LBシリーズ フラッシュシルエット 押ボタンスイッチ

端子配列（BOTTOM VIEW）

LB6ML-A1T61G

LB6ML-M1T64G

• 形状・ベゼル色：丸形・メタル調
• 動作種別：オルタネイト形
• 接点構成：銀接点/2c
• LEDの使用電圧：DC5V
• 照光色：緑
  • 形状・ベゼル色：丸形・メタル調
  • 動作種別：モメンタリ形
  • 接点構成：銀接点/2c
  • LEDの使用電圧：AC/DC24V
  • 照光色：緑

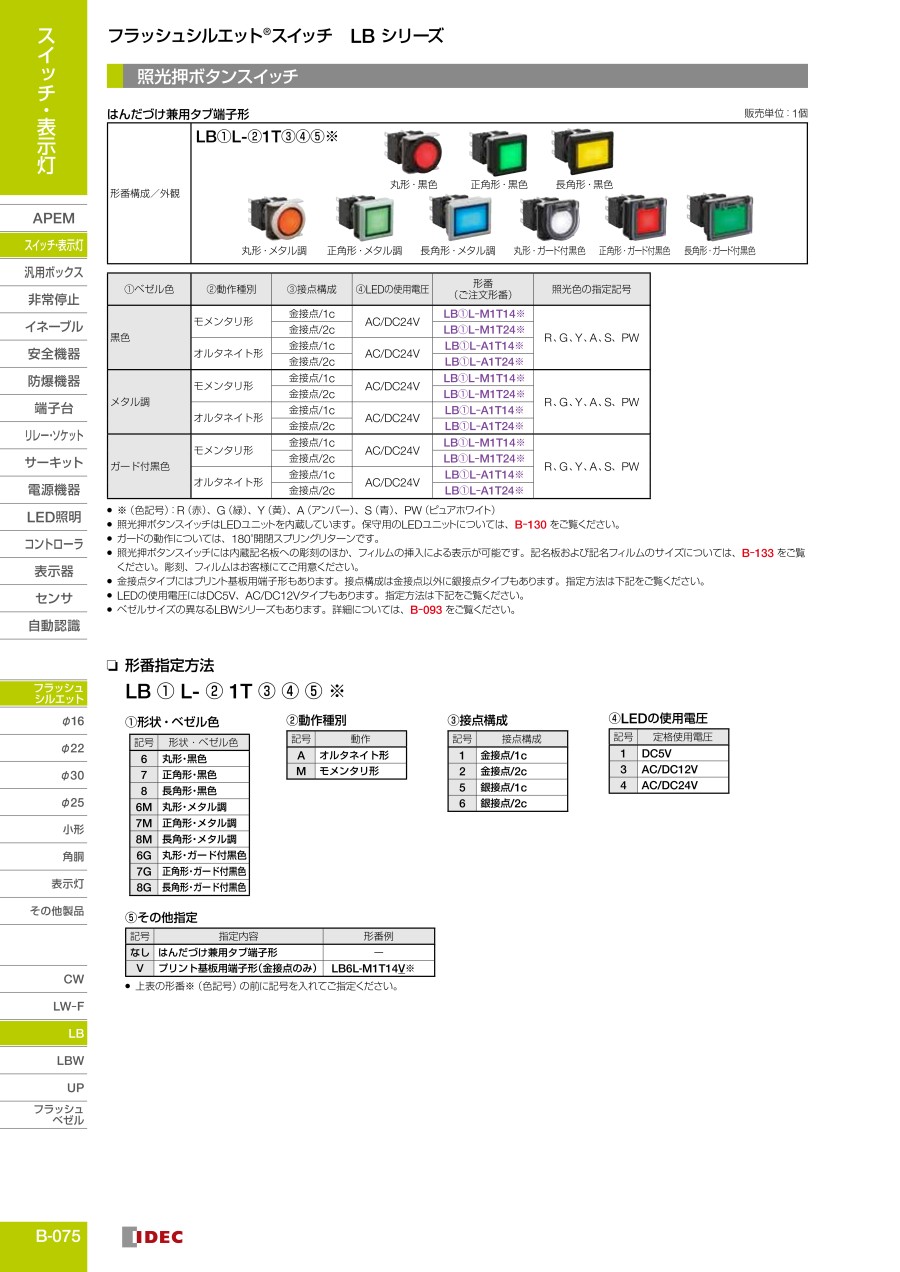

※上記以外の仕様につきましては、カタログをご参照ください。

• 仕様変更のお知らせ
  2024年9月よりLBシリーズ フラッシュシルエットスイッチの仕様変更について、接点定格、スイッチ端子部の樹脂色、スイッチ端子メッキ、スイッチ端子ベースの形状、その他の部品形状・色、製品上の表示内容（製品ラベル等）に仕様変更がございます。
  新旧混合出荷となる恐れがございます。予めご了承ください。

変更内容

（1）接点定格

生産設備更新にともなう構造見直しにより、次のように金接点/銀接点の接点定格を変更します。

金接点（スイッチベース：青）

参考値の「 最小適用負荷＝AC/DC5V・1mA」に変更はありません。
（使用可能領域は使用条件や負荷の種類によって変動する場合があります。）

銀接点（スイッチベース：グレー色→黒色）

（2）スイッチ端子部の樹脂色

生産性向上のため、次のように銀接点のスイッチ端子部の樹脂色をグレー色から黒色に変更します。

変更前：グレー色				変更後：黒色

（3）スイッチ端子のメッキ

製品外観劣化の改善、生産性向上のため、次のようにはんだづけ兼用タブ形とプリント基板用のスイッチ端子を銀メッキから、
ランプ端子と同じスズメッキに変更します。（金・銀接点ともに変更します。はんだづけ条件などの変更はありません。）

変更前：銀メッキ				変更後：スズメッキ

（4）スイッチ端子ベースの形状

生産設備更新にともなう構造見直しにより、次のようにスイッチ端子の樹脂部品に溝を追加します。
（金・銀接点ともに変更します。下図は金接点の場合です。）

変更前				変更後

（5）その他の部品形状

生産性向上のため、次のようにコンタクトブロック樹脂部品の形状を変更します。
（金・銀接点ともに変更します。ただし3 接点タイプを除きます。）

	変更前				変更後
接点付きコンタクトブロック （3 接点を除く）

（6）製品上の表示

次のように規格マークをUL/CSA からc-UL-us に変更します。（金・銀接点ともに変更します。）

	変更前				変更後
接点付きコンタクトブロック

⚫ 識別表示
変更後の製品梱包ケースのラベルには次のように「R」を表示いたします。
