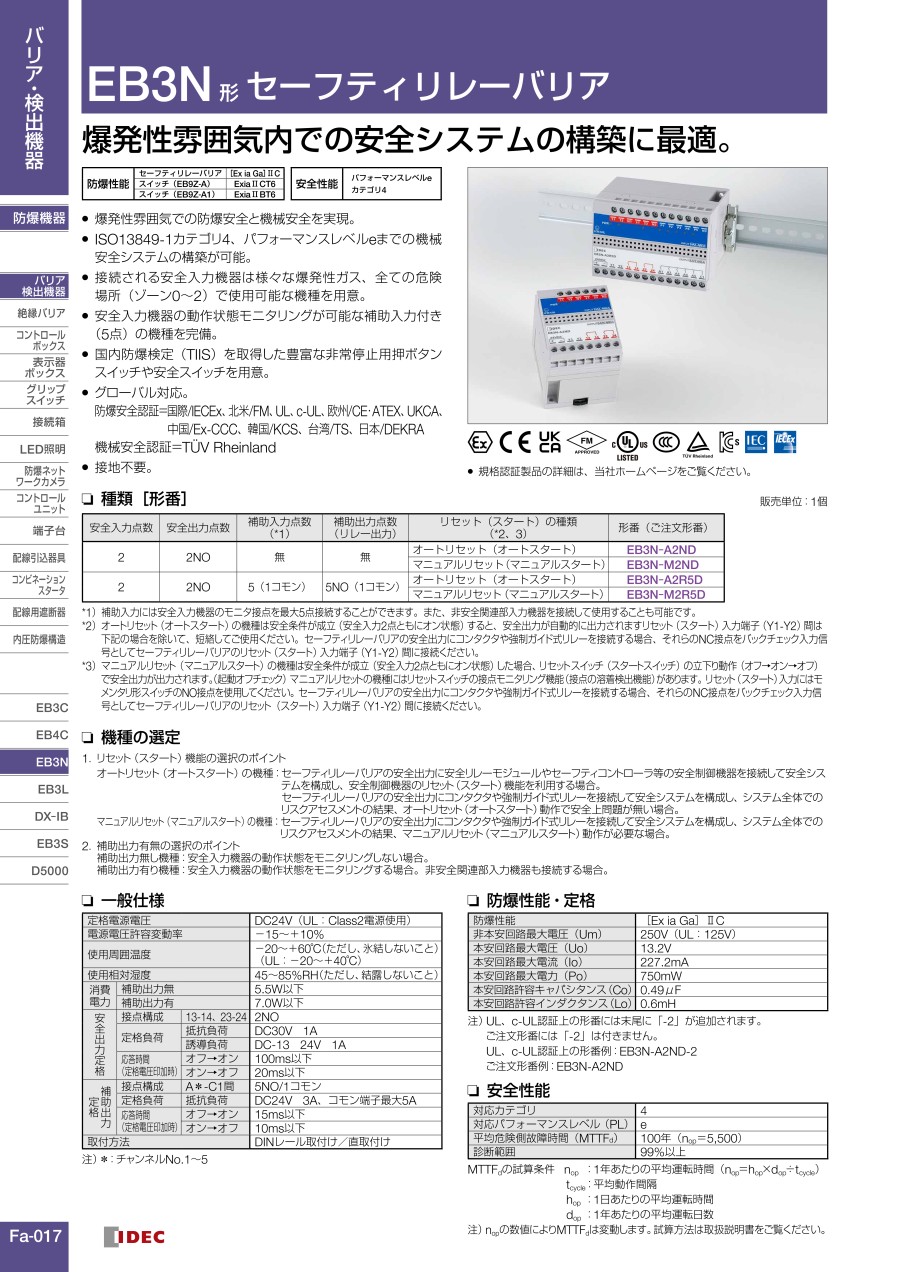

EB3N形 セーフティリレーバリア
- 通常単価(税別)
- 52,833円～69,809円
- 税込単価
- 58,116円～76,790円
【特長】・爆発性雰囲気での防爆安全と機械安全を実現・ISO13849-1 カテ...
詳細情報を確認する- 種類
- セーフティ関連
- コントローラ種類
- セーフティリレーバリア
- 電源電圧 (V)
- DC24
- 取付方式
- DINレール取付け/直取付け
- 入力回路数
- 2
- リレー出力回路数
- 2NO
ご注意
- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
商品情報
製品仕様
製品仕様
| 定格電源電圧 | DC24V | ||
|---|---|---|---|
| 電源電圧許容変動率 | -15～+10% | ||
| 使用周囲温度 | -20～+60℃（ただし、氷結しないこと） | ||
| 使用相対湿度 | 45～85%RH （ただし、結露しないこと） | ||
| 消費 電力 | 補助出力無 | 5.5W以下 | |
| 補助出力有 | 7.0W以下 | ||
| 安全出力定格 | 接点構成 | 13-14、23-24 | 2NO |
| 定格負荷 | 抵抗負荷 | DC30V 1A | |
| 誘導負荷 | DC-13 24V 1A | ||
| 応答時間 （定格電圧印加時） | オフ→オン | 100ms以下 | |
| オン→オフ | 20ms以下 | ||
| 補助出力定格 | 接点構成 | A* -C1間 | 5NO/1コモン |
| 定格負荷 | 抵抗負荷 | DC24V 3A、コモン端子最大5A | |
| 応答時間 （定格電圧印加時） | オフ→オン | 15ms以下 | |
| オン→オフ | 10ms以下 | ||
| 取付方法 | DINレール取付け／直取付け | ||
注）*：チャンネルNo.1～5
防爆性能・定格
| 防爆性能 | ［Exia］ II C |
|---|---|
| 非本安回路最大電圧（Um） | 250V |
| 本安回路最大電圧（Uo） | 13.2V |
| 本安回路最大電流（lo） | 227.2mA |
| 本安回路最大電力（Po） | 750mW |
| 本安回路許容キャパシタンス（Co） | 0.28μF（TIIS）、0.49μF（TIIS以外） |
| 本安回路許容インダクタンス （Lo） | 0.56mH（TIIS）、0.60mH（TIIS以外） |
安全性能
| 対応カテゴリ | 4 |
|---|---|
| 対応パフォーマンスレベル（PL） | e |
| 平均危険側呼称時間（MTTFd） | 100年 |
| 診断範囲 | 99%以上 |
MTTFdの試算条件
tcycle：平均動作間隔= 1時間
hop：1日あたりの平均運転時間= 24 時間
dop：1年あたりの平均運転日数= 365 日
注）平均動作間隔が1時間より短い場合、MTTFdは減少します。
外形図
EB3N-A2ND形
EB3N-A2R5D形
取付穴加工図
EB3N-A2ND形
EB3N-A2R5D形
規格表
| 安全入力点数 | 安全出力点数 | 補助入力点数*1 | 補助出力点数 （リレー出力） | リセット（スタート）の種類*2 | 形番 |
|---|---|---|---|---|---|
| 2 | 2NO | 無 | 無 | オートリセット（オートスタート） | EB3N-A2ND |
| 2 | 2NO | 5（1コモン） | 5NO（1コモン） | オートリセット（オートスタート） | EB3N-A2R5D |
*1）補助入力には安全入力機器のモニタ接点を最大5点接続することができます。また、非安全関連部入力機器を接続して使用することも可能です。
*2）オートリセット（オートスタート）の機種は安全条件が成立（安全入力2点ともにオン状態）すると、安全出力が自動的に出力されます。リセット（スタート）入力端子（Y1-Y2） 間は下記の場合を除いて、短絡してご使用ください。
セーフティリレーバリアの安全出力にコンタクタや強制ガイド式リレーを接続する場合、それらのNC接点をバックチェック入力信号としてセーフティリレーバリアのリセット（スタート）入力端子（Y1-Y2） 間に接続ください。
使用例
配線イメージ例
安全入力機器との1:1接続にてカテゴリ4 まで対応可能。
安全入力機器を複数個シリーズ接続した場合、安全入力機器の接点動作を最大5点までモニタし、カテゴリ3まで対応可能。
・危険箇所にある安全入力機器の動作状態を各々モニタリングする場合。
補助入出力を利用して危険箇所にリセットスイッチを設置する場合。
詳細情報
基本情報
【特長】
・爆発性雰囲気での防爆安全と機械安全を実現
・ISO13849-1 カテゴリ4、パフォーマンスレベルe までの機械安全システムの構築が可能
・接続される安全入力機器は様々な爆発性ガス、全ての危険場所（ゾーン0～2）で使用可能な機種を用意
・安全入力機器の動作状態モニタリングが可能な補助入力付き（5点）の機種を完備
・国内防爆検定（TIIS）を取得した豊富な非常停止押ボタンスイッチや安全スイッチを用意
・グローバル対応：防爆安全認証＝国際/IECEx、北米/FM、UL、c-UL、欧州/CE・ATEX、UKCA、中国/Ex-CCC、韓国/KCS、台湾/TS、日本/DEKRA
機械安全認証=TÜV Rheinland
・接地不要
ご注意
- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
