INDUSTRIAL MINI I/O CONNECTOR SYSTEM
- 数量スライド割引
- 一部当日出荷可能
- 通常単価(税別)
- 1,412円～1,910円
- 税込単価
- 1,553円～2,101円
体積比でRJ45コネクタの約1/4の省スペースを実現したナイロンコネクタ。【特...
詳細情報を確認する- 使用電流 (A)
- 0.5
- 使用電圧 (V)
- 30
- ピン数
- 8
- 使用温度範囲 (℃)
- -40～+70
- 材質
- 熱可塑性樹脂(UL94V-0)/銅合金
- 適用電線サイズ (AWG)
- 22
- 適用電線サイズ (mm2)
- 6.7
- 挿抜耐久性 (回)
- 1500
- 電線接続方法
- ハンダ
未確定：候補が4型番あります。
商品情報
この商品の特徴
- コネクタのスタイル:ジャック
- PCB 取り付け向き:側面入口 (ライト アングル)
- シールド処理済み:はい
- LED:なし
- 接地オプション:パネル アースおよび PCB アース
- 製品タイプ:コネクタ
- プロファイル:標準
- パネル ストップ:なし
- ジャックのタイプ:インダストリアル ミニ
- ジャック構成:2 × 4
- 極数:8
- PCB アース タブの数:2
- ポート構成:シングル
- 溝付き:いいえ
- 装着済み:はい
ボディの特徴
- シールド材質:銅合金
- 色:ナチュラル
- シールドのめっき材質:ニッケル
端子の特徴
- 端子のベース材質:銅合金
- はんだテール端子のめっき材質:ニッケル下地めっきの上に、錫めっき
- 端子嵌合面のめっき材質:金
- 装着済み端子の数:8
- 端子嵌合面のめっき厚:20µin
結線の特徴
- プリント基板に対する結線方法:はんだ
機械的アタッチメント
- PCB 取り付けスタイル:スルー ホール
- フランジ付き:いいえ
- パネルマウント リテンション:なし
ハウジングの特徴
- ハウジングの材質:熱可塑性樹脂
寸法
- PCB テール長:1.5mm[0.059 in]
- PCB 厚（推奨）:1.6mm[0.063in]
- 高さ:7.7mm[0.303in]
業界スタンダード
- UL 難燃性グレード:UL 94V-0
実装の特徴
- 実装方法:トレイ、ボックスおよびトレイ
詳細情報
基本情報
体積比でRJ45コネクタの約1/4の省スペースを実現したナイロンコネクタ。
【特長】
・さまざまなアプリケーションで使え、1Gbpsの高速伝送スピードにも対応可能。
・各種ネットワーク構築にも最適。
・イージーロックコンセプト:簡単かつ確実なロックを実現。
・他の通信用コネクタとの交換接続が可能。
・小型でコンパクト、誤嵌合を防止する2つの構成をもったラッチシステム。
【用途】
・産業用機器向け次世代高速通信。

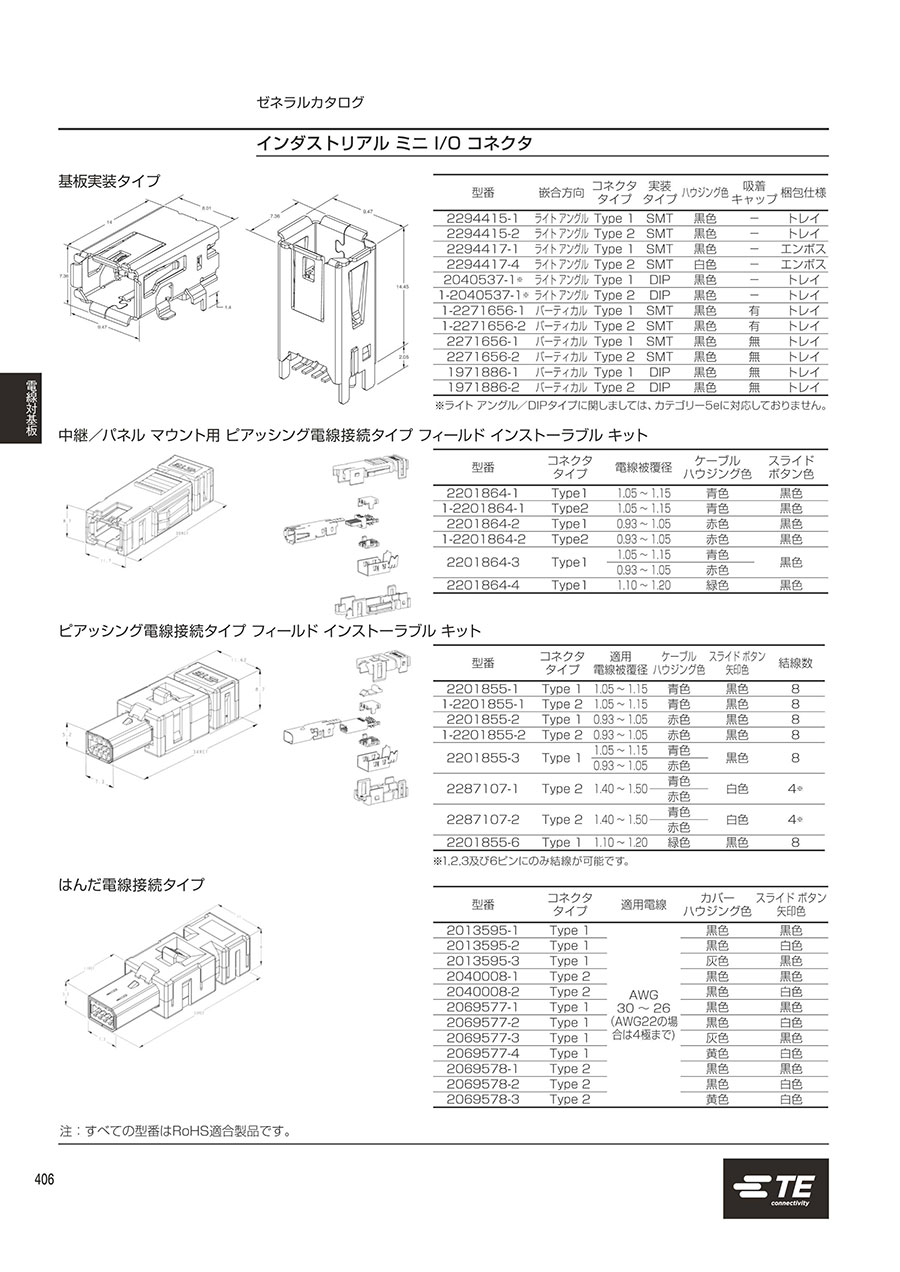

カタログ
商品担当おすすめ
INDUSTRIAL MINI I/O CONNECTOR SYSTEMのレビュー
検査機に使用
3
3.02018/11/09
お客様からのご指定があり、購入しました。品質や耐久性に関しては全く問題はないです。省スペースに使えるため、小さいのでピッ...もっと読む
