コントロールユニット カムスイッチ
- 通常単価(税別)
- 9,578円～10,691円特別価格
- 税込単価
- 10,536円～11,760円特別価格

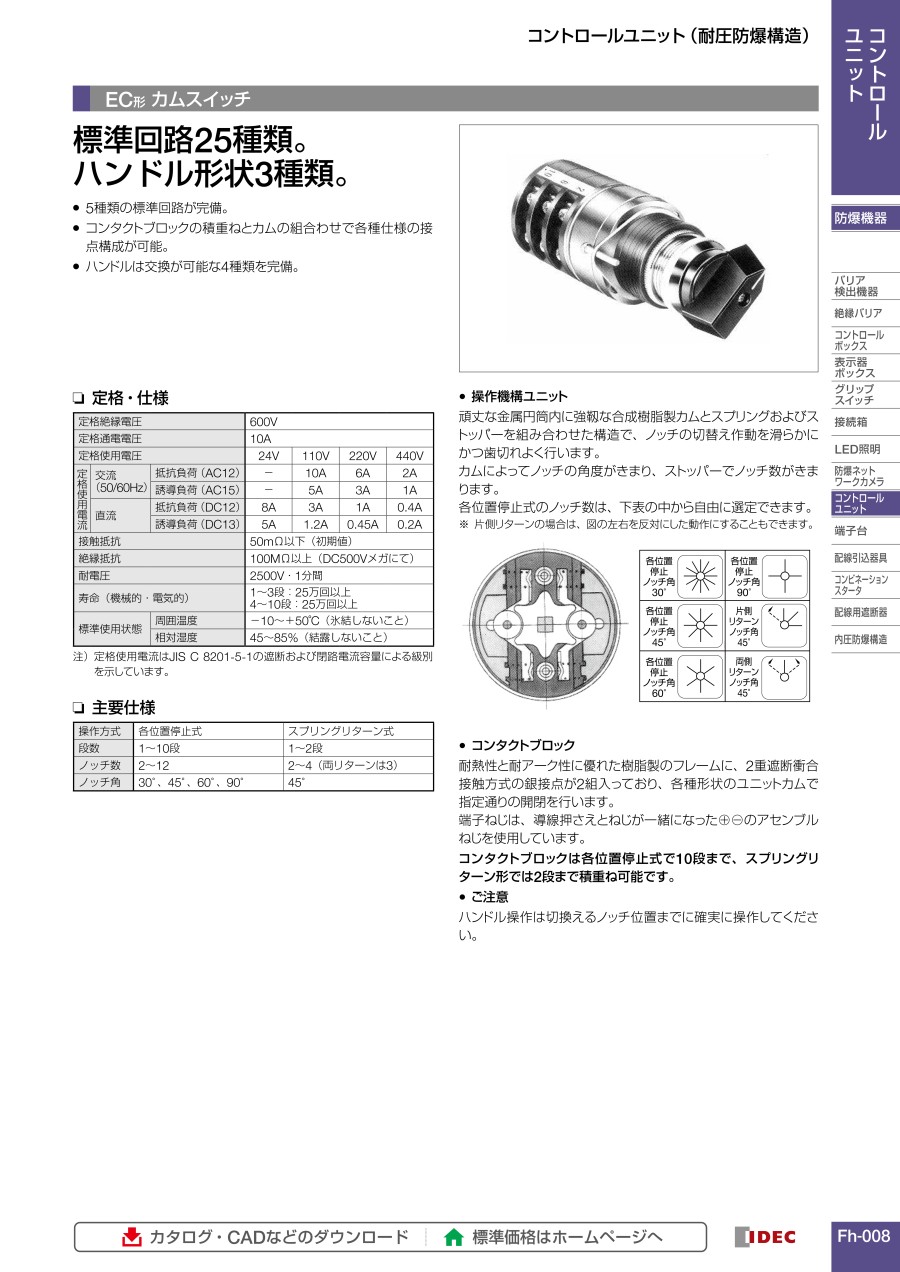

標準回路25種類。ハンドル形状4種類。【特長】・25種類の標準回路が完備。・コンタクトブロックの積重ね...
詳細を確認- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 材料や部材入手難などの影響により納期が不安定になっています。
販売中の商品においても、在庫の入荷状況に応じ、今後、一時的に販売を停止する可能性があります。
注文停止中の商品は、再入荷時期の目途が立っておりません。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
製品仕様
製品仕様
| 定格絶縁電圧 | 600V | |||||
|---|---|---|---|---|---|---|
| 定格通電電圧 | 10A | |||||
| 定格使用電圧 | 24V | 110V | 220V | 440V | ||
| 定格使用電流 | 交流 （50/60Hz） | 抵抗負荷（AC12） | - | 10A | 6A | 2A |
| 誘導負荷（AC15） | - | 5A | 3A | 1A | ||
| 直流 | 抵抗負荷（DC12） | 8A | 3A | 1A | 0.4A | |
| 誘導負荷（DC13） | 5A | 1.2A | 0.45A | 0.2A | ||
| 接触抵抗 | 50mΩ以下（初期値） | |||||
| 絶縁抵抗 | 100MΩ以上（DC500Vメガにて） | |||||
| 耐電圧 | 2500V・1分間 | |||||
| 寿命（機械的・電気的） | 1～3段：25万回以上 4～10段：25万回以上 | |||||
| 標準使用状態 | 周囲温度 | -10～+ 50℃（氷結しないこと） | ||||
| 相対湿度 | 45～85%（結露しないこと） | |||||
注）定格使用電流はJIS C 8201-5-1の遮断および閉路電流容量による級別を示しています。
製品仕様
| 操作方式 | 各位置停止式 | スプリングリターン式 |
|---|---|---|
| 段数 | 1～10段 | 1～2段 |
| ノッチ数 | 2～12 | 2～4 （両リターンは3） |
| ノッチ角 | 30°、45°、60°、90° | 45° |
操作機構ユニット
カムによってノッチの角度がきまり、ストッパーでノッチ数がきまります。
各位置停止式のノッチ数は、表の中から自由に選定できます。
※片側リターンの場合は、図の左右を反対にした動作にすることもできます。
コンタクトブロック
耐熱性と耐アーク性に優れた樹脂製のフレームに、2重遮断衝合接触方式の銀接点が2組入っており、各種形状のユニットカムで指定通りの開閉を行います。
端子ねじは、導線押さえとねじが一緒になった+-のアセンブルねじを使用しています。
コンタクトブロックは各位置停止式で10段まで、スプリングリターン形では2段まで積重ね可能です。
・ご注意：ハンドル操作は切換えるノッチ位置までに確実に操作してください。
外形図
選定サポート情報
こ注文の際は下記の（1）～（7）の事項を指定例に従ってご指定ください。
ハンドル指定記号
・ハンドルはご指定の種類を1個付属しています。
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
10,192円4,076円 ( 4,484円 ) | 在庫品1日目当日出荷可能 |
9,578円 ( 10,536円 ) | 20日目 |
9,578円 ( 10,536円 ) | 20日目 |
10,691円 ( 11,760円 ) | 20日目 |
詳細情報
基本情報
標準回路25種類。ハンドル形状4種類。
【特長】
・25種類の標準回路が完備。
・コンタクトブロックの積重ねとカムの組合わせで各種仕様の接点構成が可能。
・ハンドルは交換が可能な4種類を完備。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 材料や部材入手難などの影響により納期が不安定になっています。
販売中の商品においても、在庫の入荷状況に応じ、今後、一時的に販売を停止する可能性があります。
注文停止中の商品は、再入荷時期の目途が立っておりません。
