商品情報

製品仕様

適用規格		ISO 14119 IEC60947-5-1 EN60947-5-1（TUV認証） GS-ET-19（TUV認証） UL508（ULリスティング認証） CSA C22.2 No.14（c-ULリスティング認証）
用途規格		IEC60204-1/EN60204-1
標準使用状態		使用周囲温度: -20～+55℃（ただし、氷結しないこと）相対湿度:45～85%（ただし、結露しないこと）保存周囲温度:-40～+80℃（ただし、氷結しないこと）使用環境:汚染度3
過電圧カテゴリ		III
インパルス耐電圧		4.0kV（LED、ソレノイドーアース間:1.5kV）
接触抵抗		50mΩ以下（初期値）
絶縁抵抗		充電金属部-非充電金属部：100MΩ以上（DC500Vメガにて）異極充電部間：100MΩ以上（DC500Vメガにて）
感電保護クラス		Class II（IEC61140）
保護構造		IP67（IEC60529）
耐衝撃		耐久1000m/s²
耐振動		誤動作：10～ 55Hz、片振幅：0.35mm 耐久：30Hz、片振幅：1.5mm
アクチュエータ操作速度		0.05～1.0m/s
直接開路動作ストローク		11mm以上
直接開路動作カ		50N以上
ロック時のアクチュエータ引張強度		3000N以上（GS-ET-19）
操作頻度		900回／時
機械的耐久性		100万回以上（GS-ET-19）
電気的耐久性		10万回以上（AC-15 3A/250V） 100万回以上（AC/DC24V・100mA）（操作頻度900回／時）
条件付短絡電流		100A（250V）（注1）
質量（約）		450g（HS1L-DQ44形）

注1）短絡保護装置として250V/10速断形ヒューズをご使用ください。

外形図

水平方向取付け

垂直方向取付け

ストレートタイプアクチュエータ（HS9Z-A1S形）使用時

Lタイプアクチュエータ（HS9Z-A2S形）使用時

注1）2方向のアクチュエータ挿入口のうち、使用しない方の挿入口は付属の角プラグでふさいでください。
注2）パネル垂直方向のアクチュエータ挿入口を使用の場合は4点、パネル水平方向のアクチュエータ挿入口をご使用の場合は3点にて固定してください。
※ アクチュエータセンター位置

注）パネル垂直方向のアクチュエータ挿入口を使用の場合は4点、パネル水平方向のアクチュエータ挿入口をご使用の場合は3点にて固定してください。
※ アクチュエータセンター位置

規格表

・形番の※には表示灯の指定記号が入ります。（R : 赤、G : 緑）
・接点構成はアクチュエータが挿入され、ロックがかかった状態を示します。
・アクチュエータは本体に付属していませんので所定の形番でご注文ください。

使用例

動作回路

スプリングロックタイプ

ソレノイドロックタイプ

型番リスト

表示件数

型番

種類	製品種類	特徴	内蔵LED球色	接点構成	モニタスイッチ・モニタ回路接点構成	コンジット口サイズ	回路番号	代表規格	RoHS?	最小発注数量

安全スイッチ / ソレノイド	ソレノイドユニットDC24V/スプリングロックタイプ	手動ロック解除Key有	緑	1NC+1NC/1NC+1NC	1NO、1NO	G 1/2	DQ	UL/TUV/CUL/CSA	10	1個
安全スイッチ / ソレノイド	ソレノイドユニットDC24V/スプリングロックタイプ	手動ロック解除Key有	赤	1NC+1NC/1NC+1NC	1NO、1NO	G 1/2	DQ	CUL/CSA/UL/TUV/CE	10	1個
安全スイッチ / ソレノイド	ソレノイドユニットDC24V/スプリングロックタイプ	手動ロック解除Key有	緑	1NC+1NC/1NC+1NC	1NO、1NO	PG 13.5	DQ	CUL/CSA/UL/TUV/CE	10	1個
安全スイッチ / ソレノイド	ソレノイドユニットDC24V/スプリングロックタイプ	手動ロック解除Key有	赤	1NC+1NC/1NC+1NC	1NO、1NO	PG 13.5	DQ	CUL/CSA/UL/TUV/CE	10	1個
安全スイッチ / ソレノイド	ソレノイドユニットDC24V/ソレノイドロックタイプ	手動ロック解除Key有	緑	1NC+1NC/1NC+1NC	1NC、1NC	G 1/2	DT	CUL/CSA/UL/TUV/CE	10	1個
安全スイッチ / ソレノイド	ソレノイドユニットDC24V/スプリングロックタイプ	手動ロック解除Key有	緑	1NC+1NC/1NC+1NC	1NC、1NC	G 1/2	DT	UL/TUV/CUL/CSA	10	1個
安全スイッチ / ソレノイド	ソレノイドユニットDC24V/スプリングロックタイプ	手動ロック解除Key有	赤	1NC+1NC/1NC+1NC	1NC、1NC	G 1/2	DT	CUL/CSA/UL/TUV/CE	10	1個
安全スイッチ / ソレノイド	ソレノイドユニットDC24V/スプリングロックタイプ	手動ロック解除Key有	緑	1NC+1NC/1NC+1NC	1NC、1NC	PG 13.5	DT	CUL/CSA/UL/TUV/CE	10	1個
安全スイッチ / ソレノイド	ソレノイドユニットDC24V/スプリングロックタイプ	手動ロック解除Key無	緑	1NC+1NC/1NC+1NC	1NC、1NC	G 1/2	DT	CUL/CSA/UL/TUV/CCC	10	1個
安全スイッチ / ソレノイド	ソレノイドユニットDC24V/スプリングロックタイプ	手動ロック解除Key有	緑	1NC+1NC	1NC/1NO、2NC	G 1/2	R	UL/TUV/CUL/CSA	-	1個
安全スイッチ / ソレノイド	ソレノイドユニットDC24V/スプリングロックタイプ	手動ロック解除Key有	赤	1NC+1NC	1NC/1NO、2NC	G 1/2	R	CUL/CSA/UL/TUV/CE	10	1個

通常単価(税別) (税込単価)	通常出荷日

19,990円 ( 21,989円 )	在庫品1日目当日出荷可能
19,410円 ( 21,351円 )	2日目
19,410円 ( 21,351円 )	2日目
19,410円17,469円 ( 19,216円 )	2日目
19,410円 ( 21,351円 )	2日目
19,990円 ( 21,989円 )	在庫品1日目当日出荷可能
19,410円 ( 21,351円 )	2日目
19,410円17,469円 ( 19,216円 )	2日目
16,923円 ( 18,615円 )	2日目
19,990円 ( 21,989円 )	在庫品1日目当日出荷可能
19,410円 ( 21,351円 )	2日目

詳細情報

基本情報

基本情報

大形で重い扉、強固なロック強度が必要な扉に最適。
【特長】
・アクチュエータはHS1E形（ロック強度3000N）タイプと共用です
・6接点内蔵で外形寸法および取付寸法はHS1E形と同じです。外形寸法は35×104×129mm
・ドアの開閉状態とロック状態をそれぞれモニタリングでき、多彩なニーズに対応可能です
・ソレノイドユニット部の改良により、消費電流約32％ダウンで、省エネ化を実現（HS1E形との比較）
・手動ロック解除keyにより停電時の対応やメンテナンス時には手動でロック解除が行えます
・表示灯は独立回路であり、自由な使用用途に利用可能
・ソレノイドの励磁でロック解除するスプリングロックタイプと、ソレノイドの励磁でロックするソレノイドロックタイプの2種類のロック機構を用意
・配線部にはM3端子ねじを採用
・使用温度-20～+55℃と広範囲で使用可能

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
2024年4月よりHS1L形ソレノイド付安全スイッチの角プラグの形状について、仕様変更がございます。新旧混合出荷となる恐れがございます。予めご了承ください。仕様変更の詳細についてはこちらをご覧ください。
RoHS10物質対応状況、及び、CE対応状況は、順次確認を行っております。最新の対応状況は、各商品ページの基本情報・型番リストからご確認ください。
材料や部材入手難などの影響により納期が不安定になっています。
販売中の商品においても、在庫の入荷状況に応じ、今後、一時的に販売を停止する可能性があります。
注文停止中の商品は、再入荷時期の目途が立っておりません。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

カタログ

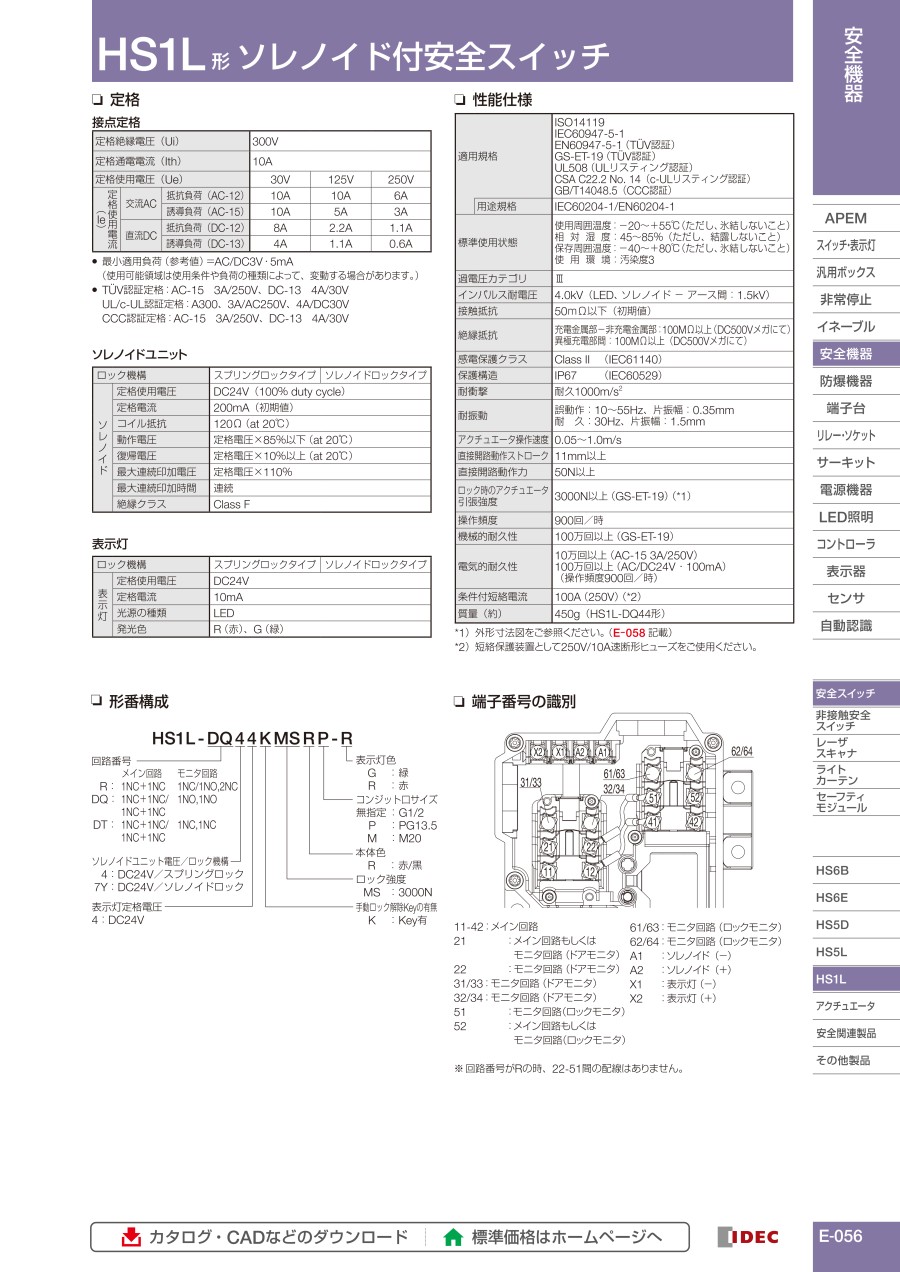

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
