三菱電機

YS-8NAAシリーズ 交流電流計（機械式指示計器）

YS-8NAAシリーズ 交流電流計（機械式指示計器）
通常単価(税別)
3,390円～3,697円
税込単価
3,729円～4,067円
通常出荷日：在庫品1日目当日出荷可能

YS-8NAAシリーズ 交流電流計（機械式指示計器）。 【特長】・送配電線路、負荷機器などの電流計測に...

詳細を確認
  • 特殊仕様品の取り扱いはございません。赤指針無しとなります。
  • 商品画像は代表画像となります。詳細仕様をご確認ください。

よく一緒に見られています

YM-8NDAシリーズ 直流電流計（機械式指示計器） 分流器併用タイプ

三菱電機

YM-8NDAシリーズ 直流電流計（機械式指示計器） 分流器併用タイプ
通常価格(税別)： 5,352円 (税込価格：5,887円)

通常出荷日：9 日目

未確定：候補が2型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

商品情報

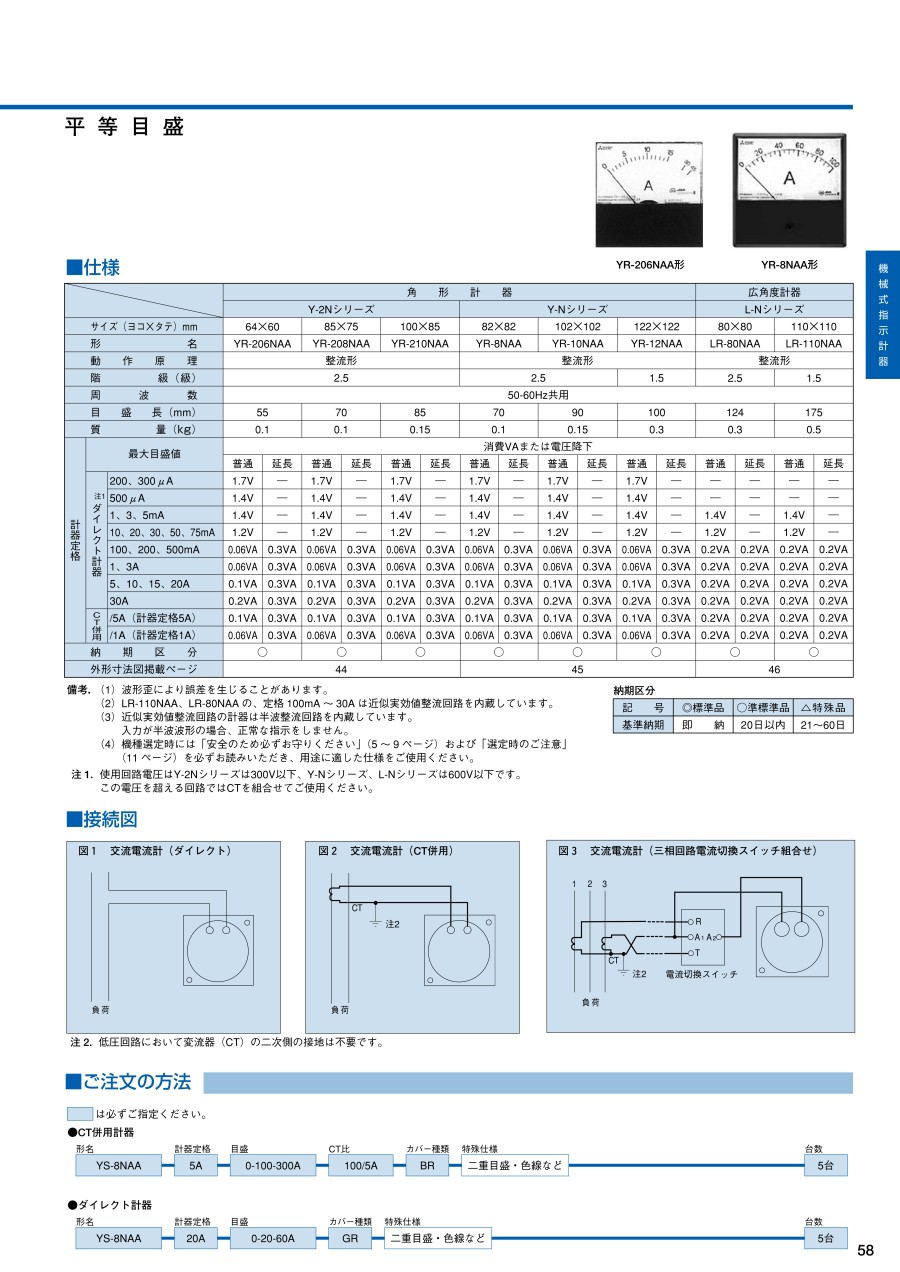

製品仕様

  角形計器
Y-Nシリーズ
サイズ(ヨコ×タテ)mm 82×82
形名 YS-8NAA
動作原理 可動鉄片形
階級(級) 2.5
周波数 50-60Hz共用
目盛長(mm) 70
消費VA(VA) 1.0
質量(kg) 0.1

備考1 可動鉄片形計器は目盛間隔が不等分で0目盛付近の目盛を省略します。
備考2 同一の目盛仕様でも計器個々で目盛線、目盛数字の位置が少しずつ異なります。

延長目盛計器

電動機回路のような一時的に過電流が流れるところにご使用ください。
有効測定範囲は計器定格値(1倍値)までです。延長目盛部は参考値として表示します。
定格を超える電流の印加時間は( 印加電流(A)/ 定格電流(A）)2 × 印加時間(s)が500を超えないようにしてください。

YS-8NAAシリーズ 交流電流計（機械式指示計器）:関連画像

延長目盛図例(YS-206NAA形)

製品仕様

  定格目盛値 延長目盛値
2倍延長 3倍延長 5倍延長
ダ
イ
レ
ク
ト		 1A 2A 3A 5A
3A 6A 9A 15A
5A 10A 15A 25A
10A 20A 30A 50A
15A 30A 45A 75A
20A 40A 60A -
30A 60A 90A -
C
T
併
用		 計器定格5A CT比×10A CT比×15A CT比×25A
計器定格1A CT比×2A CT比×3A CT比×5A

メーカー標準は3倍延長目盛計器です。

電動機回路の電流計の推奨目盛値

200V三相誘導電動機

電動機出力
(kW)		 定格電流
(参考値A)		 推奨目盛
電流計の目盛(3倍延長) CT比
0.2 1.8 0-3-9A -
0.4 3.2 0-5-15A 5/5A
0.75 4.8 0-7.5-22.5A 7.5/5A
1.5 8 0-10-30A 10/5A
2.2 11.1 0-15-45A 15/5A
3.7 17.4 0-20-60A 20/5A
5.5 26 0-30-90A 30/5A
7.5 34 0-40-120A 40/5A
11 48 0-60-180A 60/5A
15 65 0-75-225A 75/5A
18.5 79 0-100-300A 100/5A
22 93 0-120-360A 120/5A
30 125 0-150-450A 150/5A
37 160 0-200-600A 200/5A

交流電流計の外形寸法図

A寸法:41

YS-8NAAシリーズ 交流電流計（機械式指示計器）:関連画像

外形寸法図

YS-8NAAシリーズ 交流電流計（機械式指示計器）:関連画像

盤穴あけ寸法
(パネル正面から見た図)

型番リスト

表示件数
  • 1
    • 型番
    YS-8NAA(0-5-15A)
    YS-8NAA(0-7.5-22.5A)

    目盛

    接続方式またはＣＴ比

    		RoHS?最小発注数量
    0-5-15A
    5/5A
    6
    1個
    0-7.5-22.5A
    7.5/5A
    6
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    3,390円
    ( 3,729円 )
    在庫品1日目当日出荷可能
    3,697円
    ( 4,067円 )
    在庫品1日目当日出荷可能
  • 1

    • 詳細情報

    基本情報

    YS-8NAAシリーズ 交流電流計（機械式指示計器）。
    【特長】
    ・送配電線路、負荷機器などの電流計測に使用。
    ・動作原理：可動鉄片形。
    ・サイズ:横82×縦82mm。
    【用途】
    ・交流回路の電流を計測・表示する計器。

    ご注意

    • 特殊仕様品の取り扱いはございません。赤指針無しとなります。
    • 商品画像は代表画像となります。詳細仕様をご確認ください。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
