APシリーズ LED式小形表示灯【1～10個入り】
- 通常単価(税別)
- 616円～9,840円特別価格
- 税込単価
- 678円～10,824円特別価格
高輝度LED照光。全機種・電流制限用抵抗内蔵。【特長】・スリムサイズの省スペース設計・照光色は6種類。...
詳細を確認- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 材料や部材入手難などの影響により納期が不安定になっています。
販売中の商品においても、在庫の入荷状況に応じ、今後、一時的に販売を停止する可能性があります。
注文停止中の商品は、再入荷時期の目途が立っておりません。 - LEDは交換できません。
- 2023年10月27日よりΦ8/Φ10APシリーズ LED式小形表示灯のLED仕様変更について、端子部周辺部に仕様変更がございます。新旧混合出荷となる恐れがございます。予めご了承ください。
- 商品画像は形状や色味を含め、実際の商品とは異なる場合がございます。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
APシリーズ LED式小形表示灯の仕様
製品仕様

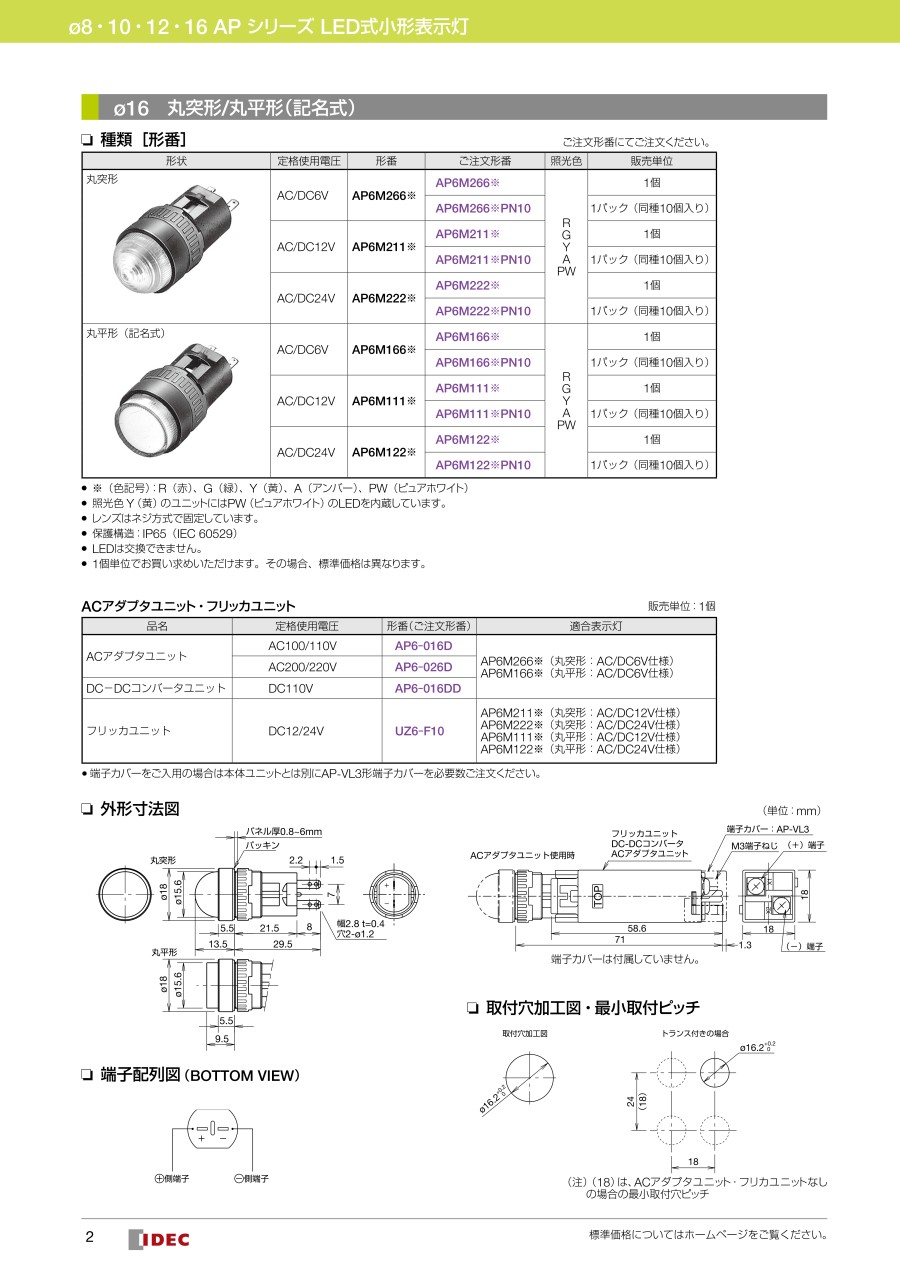

AP6M□□□ 丸突形／丸平形外観
AP6M□□□ 寸法図 単位：mm
AP6M□□□ 取付穴加工図
AP2M□□□ 丸突形／丸平形外観
AP2M□□□ 寸法図 単位：mm
AP2M□□□ 取付穴加工図
AP1M□□□ 丸突形／丸平形外観
AP1M□□□ 寸法図 単位：mm
AP1M□□□ 取付穴加工図
AP8M□□□ 丸突形／丸平形外観
AP8M□□□ 寸法図 単位：mm
AP8M□□□ 取付穴加工図
| 入力種別 | ダイレクト式 | |||||
|---|---|---|---|---|---|---|
| 種類 | AP2M形・AP6M形 | AP8M形・AP1M形 | ||||
| 定格使用電圧 | AC/DC6V | AC/DC12V | AC/DC24V | DC5V | AC/DC12V | AC/DC24V |
| 使用電圧範囲 | AC/DC6V±5% | AC/DC12V±10% | AC/DC24V±10% | DC5V±5% | AC/DC12V±10% | AC/DC24V±10% |
| 消費電流 | 5mA | 4mA | ||||
| 照光色（指定記号） | R（赤）、G（緑）、Y（黄）、A（アンバー）、PW（ピュアホワイト） | R（赤）、G（緑）、Y（黄）、A（アンバー）、S（青）、PW（ピュアホワイト） | ||||
| 標準使用状態 | 使用周囲温度：-20～+55℃（ただし、氷結しないこと） | |||||
| 保存周囲温度：-30～+80℃（ただし、氷結しないこと） | ||||||
| 使用周囲湿度：45～85%RH（ただし、結露しないこと） | ||||||
| 絶縁抵抗 | 充電部と非充電部間100MΩ以上（DC500Vメガ） | |||||
| 耐電圧 | 充電部と非充電部間1000V・1分間 | |||||
| 逆方向電圧 | 100V | |||||
| はんだづけ端子 | はんだ耐熱350℃ MAX（3秒以内） | |||||
| 適合電線 | Φ1.0または0.75mm2max | |||||
| 質量（約） | AP8M形：2.0g AP1M形：2.5g AP2M形：4.5g AP6M形：7.5g | |||||
| 保護構造 | AP6M、AP2M、AP1M形：IP65（IEC 60529） AP8M形：IP40（IEC 60529） | |||||
- 橙色を希望される場合は、A（アンバー）をご指定ください。
- LED球の寿命（参考値）=約30,000時間（25℃環境で定格電圧を完全直流で点灯し、輝度が初期値の50％になる時点。）
※上記以外の仕様につきましては、カタログをご参照ください。
- 仕様変更のお知らせ
2023年10月27日よりΦ8/Φ10 APシリーズ LED 式小形表示灯のLED仕様変更について、端子部周辺部を次のように変更します。
新旧混合出荷の恐れがございます。予めご了承ください。
| 変更前 | 変更後 | ||||||||
| AP8M |  |  | |||||||
| AP10M |  |  | |||||||
型番リスト
| 型番 |
|---|
| 注文停止中 |
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
680円 ( 748円 ) | 在庫品1日目当日出荷可能 |
680円 ( 748円 ) | 19日目 |
680円 ( 748円 ) | 在庫品1日目当日出荷可能 |
638円 ( 702円 ) | 在庫品1日目当日出荷可能 |
6,380円 ( 7,018円 ) | 在庫品1日目当日出荷可能 |
812円 ( 893円 ) | 1日目 |
638円 ( 702円 ) | 在庫品1日目当日出荷可能 |
812円 ( 893円 ) | 19日目 |
680円 ( 748円 ) | 在庫品1日目当日出荷可能 |
680円 ( 748円 ) | 9日目 |
680円 ( 748円 ) | 9日目 |
812円 ( 893円 ) | 在庫品1日目当日出荷可能 |
680円 ( 748円 ) | 在庫品1日目当日出荷可能 |
680円 ( 748円 ) | 在庫品1日目当日出荷可能 |
680円 ( 748円 ) | 9日目 |
812円 ( 893円 ) | 在庫品1日目当日出荷可能 |
680円 ( 748円 ) | 9日目 |
680円 ( 748円 ) | 19日目 |
709円 ( 780円 ) | 2日目 |
6,800円 ( 7,480円 ) | 在庫品1日目当日出荷可能 |
680円 ( 748円 ) | 在庫品1日目当日出荷可能 |
812円 ( 893円 ) | 1日目 |
638円 ( 702円 ) | 在庫品1日目当日出荷可能 |
812円 ( 893円 ) | 9日目 |
680円 ( 748円 ) | 1日目 |
680円 ( 748円 ) | 在庫品1日目当日出荷可能 |
680円 ( 748円 ) | 在庫品1日目当日出荷可能 |
680円 ( 748円 ) | 9日目 |
1,097円 ( 1,207円 ) | 3日目 |
984円 ( 1,082円 ) | 在庫品1日目当日出荷可能 |
984円 ( 1,082円 ) | 3日目 |
984円 ( 1,082円 ) | 19日目 |
1,097円 ( 1,207円 ) | 3日目 |
984円 ( 1,082円 ) | 1日目 |
984円 ( 1,082円 ) | 在庫品1日目当日出荷可能 |
9,840円 ( 10,824円 ) | 在庫品1日目当日出荷可能 |
984円 ( 1,082円 ) | 3日目 |
984円 ( 1,082円 ) | 在庫品1日目当日出荷可能 |
984円 ( 1,082円 ) | 1日目 |
1,097円 ( 1,207円 ) | 3日目 |
984円 ( 1,082円 ) | 1日目 |
984円 ( 1,082円 ) | 3日目 |
984円 ( 1,082円 ) | 在庫品1日目当日出荷可能 |
1,097円 ( 1,207円 ) | 3日目 |
1,097円 ( 1,207円 ) | 3日目 |
1,097円 ( 1,207円 ) | 3日目 |
984円 ( 1,082円 ) | 3日目 |
984円 ( 1,082円 ) | 在庫品1日目当日出荷可能 |
1,097円 ( 1,207円 ) | 3日目 |
1,097円 ( 1,207円 ) | 3日目 |
984円 ( 1,082円 ) | 在庫品1日目当日出荷可能 |
9,840円6,888円 ( 7,577円 ) | 在庫品1日目当日出荷可能 |
984円 ( 1,082円 ) | 在庫品1日目当日出荷可能 |
984円 ( 1,082円 ) | 在庫品1日目当日出荷可能 |
1,097円 ( 1,207円 ) | 3日目 |
1,097円 ( 1,207円 ) | 3日目 |
984円 ( 1,082円 ) | 3日目 |
984円 ( 1,082円 ) | 1日目 |
1,097円 ( 1,207円 ) | 3日目 |
984円 ( 1,082円 ) | 9日目 |
詳細情報
基本情報
高輝度LED照光。全機種・電流制限用抵抗内蔵。
【特長】
・スリムサイズの省スペース設計
・照光色は6種類。赤、緑、黄、青、ピュアホワイト、アンバー（AP2M、AP6M形除く）
・保護ダイオード内蔵により、逆方向電圧100Vをクリア
・UL・CSA認証品
