銅線用 絶縁被覆付閉端接続子（CE形）【100個入り】

銅線用 絶縁被覆付閉端接続子（CE形）
  • 数量スライド割引
  • 当日出荷可能
この商品のFAQをみる（1件）
通常単価(税別)
1,202円～3,754円
税込単価
1,322円～4,129円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

銅線用絶縁被覆付直線突合せ用圧着端子スリーブ（ストレート形）

大同端子製造

銅線用絶縁被覆付直線突合せ用圧着端子スリーブ（ストレート形）
0
通常価格(税別)： 5,124円 (税込価格：5,636円)

通常出荷日：在庫品1日目

電線と電線との接続用の、絶縁被覆付閉端接続子（CE形）。【特長】・電線をスリー...

詳細情報を確認する

【ディージット】
探しまわる購買は
もうおしまい
未確定：候補が4型番あります。
数量：

商品情報

外形図

外形図
 呼び各部の寸法色電線抱合容量適合工具一箱入数
規格φd2ℓ1tφD1φD2L1ℓ2Tmm2AWG
JISULCSACE-12.47.00.55.06.520.09.50.8乳
白
色		0.5～1.7520-16*DS-Hi7,*DS-A5,PALM-7500(100×5)
JISULCSACE-23.07.15.67.89.31.0～3.016-14*DS-Hi7,*DS-Hi8,*DS-A5,
*DH-1B,PALM-7		400(100×4)
JISULCSACE-54.08.10.87.39.423.010.50.92.5～6.012-10*DS-Hi7,*DS-Hi8,DS-A5,
DH-1B,PALM-7		200(100×2)
JISULCSACE-85.09.51.09.010.428.011.84.0～9.010-8*DS-Hi8,*DS-A5100
  • UL登録品としてご使用の際は、注文時にご指示ください。カートンがUL品用となります。
  • 絶縁体の素材はナイロンです。
  • ナイロンは吸湿性が高いため、高温多湿、乾燥した場所に保管しないように注意ください。 特に冬場は乾燥にご注意ください。割れの原因になります。
  • ＊印はUL適合工具です。

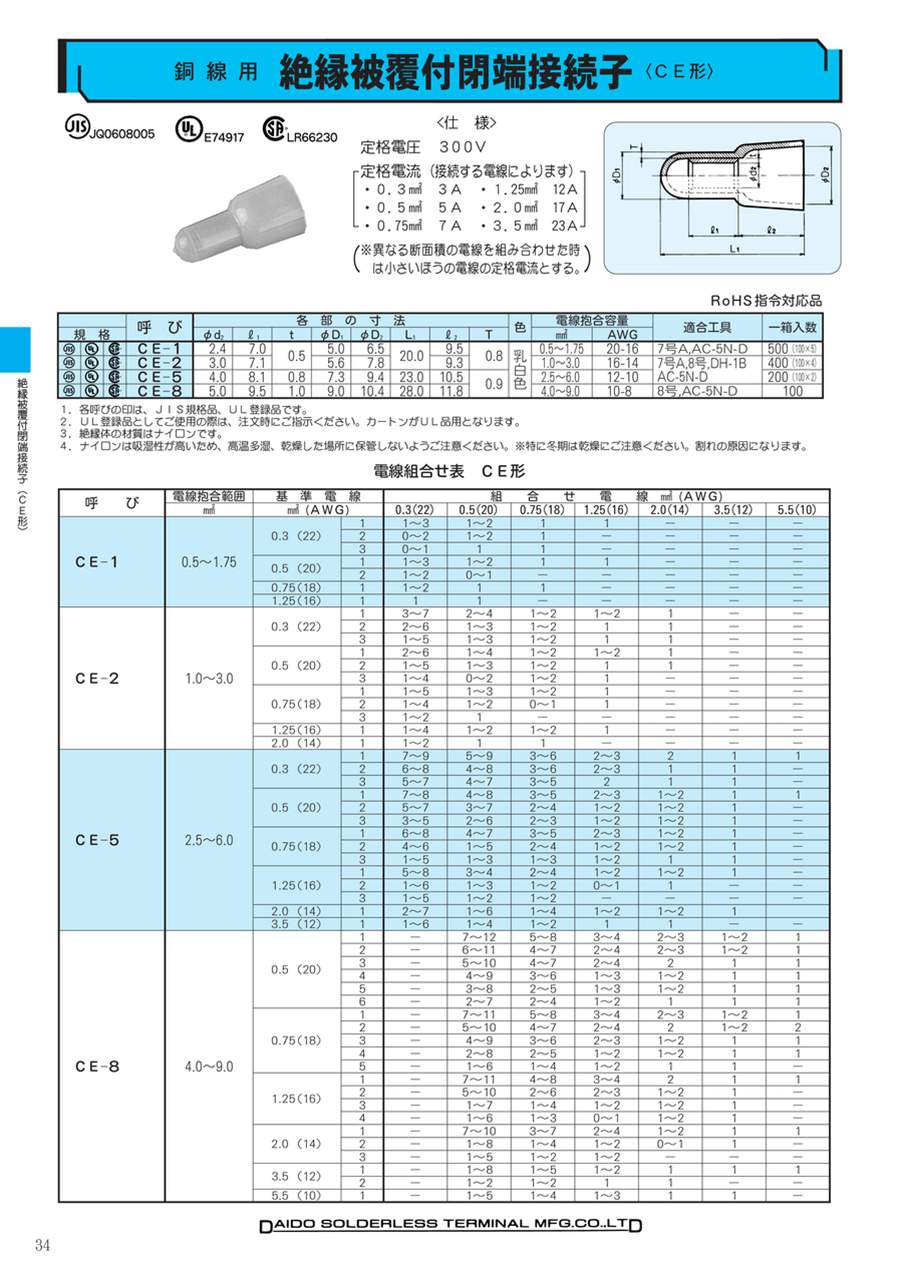

電線組み合せ表　CE形
