ＩＤＥＣ

HS5シリーズ用スライド形アクチュエータ

カタログ |

通常単価(税別): 10,204円

税込単価: 11,224円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

通常出荷日：在庫品1日目

スライド式で取付け簡単、設定が楽々！【特長】・アクチュエータ側の角度調整がいら...

仕様
スライド形アクチュエータ
適用
HS5D-□Z/HS5B-□Z形/HS5E形/HS5E-K
材質(本体)
SUS
備考
適用詳細：HS5D-□Z/HS5B-□Z形(金属製操作ヘッドタイプ)/HS5E形ソレノイド付安全スイッチ/HS5E-K鍵付安全スイッチ

ご注意

材料や部材入手難などの影響により納期が不安定になっています。
販売中の商品においても、在庫の入荷状況に応じ、今後、一時的に販売を停止する可能性があります。
注文停止中の商品は、再入荷時期の目途が立っておりません。

型番:

HS9Z-SH5

解除

閲覧中の商品と併せてご検討ください

HS5D形安全スイッチ

ソレノイド付安全スイッチ HS5L形

－閉じる

HS9Z-SH5の仕様・寸法情報

仕様

スライド形アクチュエータ

適用

HS5D-□Z/HS5B-□Z形/HS5E形/HS5E-K

材質(本体)

SUS

備考

適用詳細：HS5D-□Z/HS5B-□Z形(金属製操作ヘッドタイプ)/HS5E形ソレノイド付安全スイッチ/HS5E-K鍵付安全スイッチ

RoHS?

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品仕様

適合機種	HS5D-□Z/HS5B-□Z形金属製操作ヘッドタイプ HS5E形ソレノイド付安全スイッチ HS5E-K形鍵付安全スイッチ
質量（約）	125g
機械的耐久性	10万回以上
操作ストローク	40mm
直接回路動作カ	HS5D形：60N以上 HS5B形：80N以上 HS5E形：90N以上 HS5E-K形：80N以上

外形図

取付穴寸法図

型番リスト

表示件数

型番

HS9Z-SH5

RoHS?	最小発注数量

1個

通常単価(税別) (税込単価)	通常出荷日

10,204円

( 11,224円 )

在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

スライド式で取付け簡単、設定が楽々！
【特長】
・アクチュエータ側の角度調整がいらず位置決めが楽に行えます。
・たて・よこ両方向に取付けが可能であらゆる扉への取付けが簡単にできます。
・HS5E形、HS5E-K形、HS5D/HS5B形金属製操作ヘッドタイプ安全スイッチに対応。
・2006年改正労働安全衛生法に準じて、既設設備の安全対策が容易。

ご注意

材料や部材入手難などの影響により納期が不安定になっています。
販売中の商品においても、在庫の入荷状況に応じ、今後、一時的に販売を停止する可能性があります。
注文停止中の商品は、再入荷時期の目途が立っておりません。

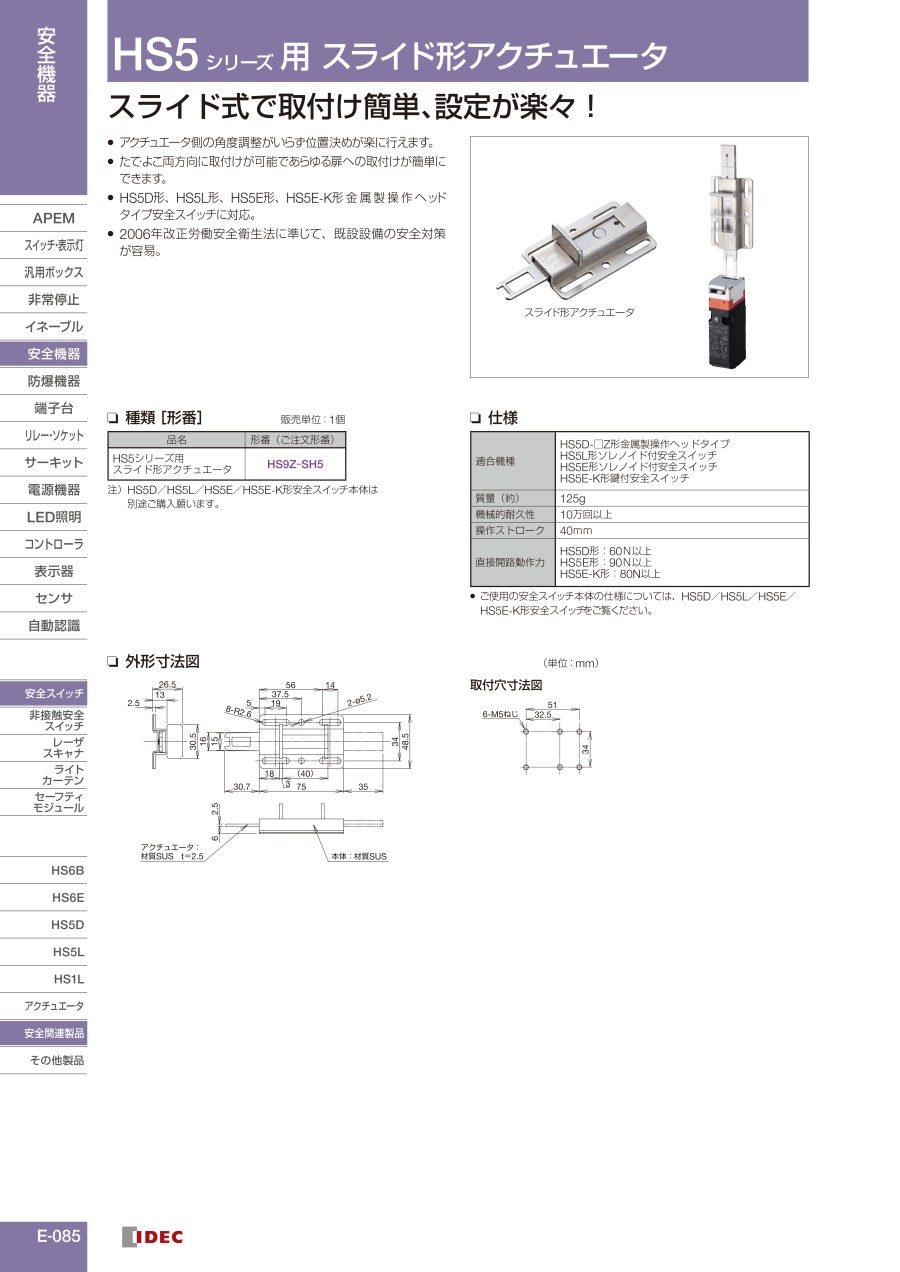

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

HS5シリーズ用スライド形アクチュエータの型番HS9Z-SH5のページです。型番HS9Z-SH5に関する仕様情報を記載しております。
