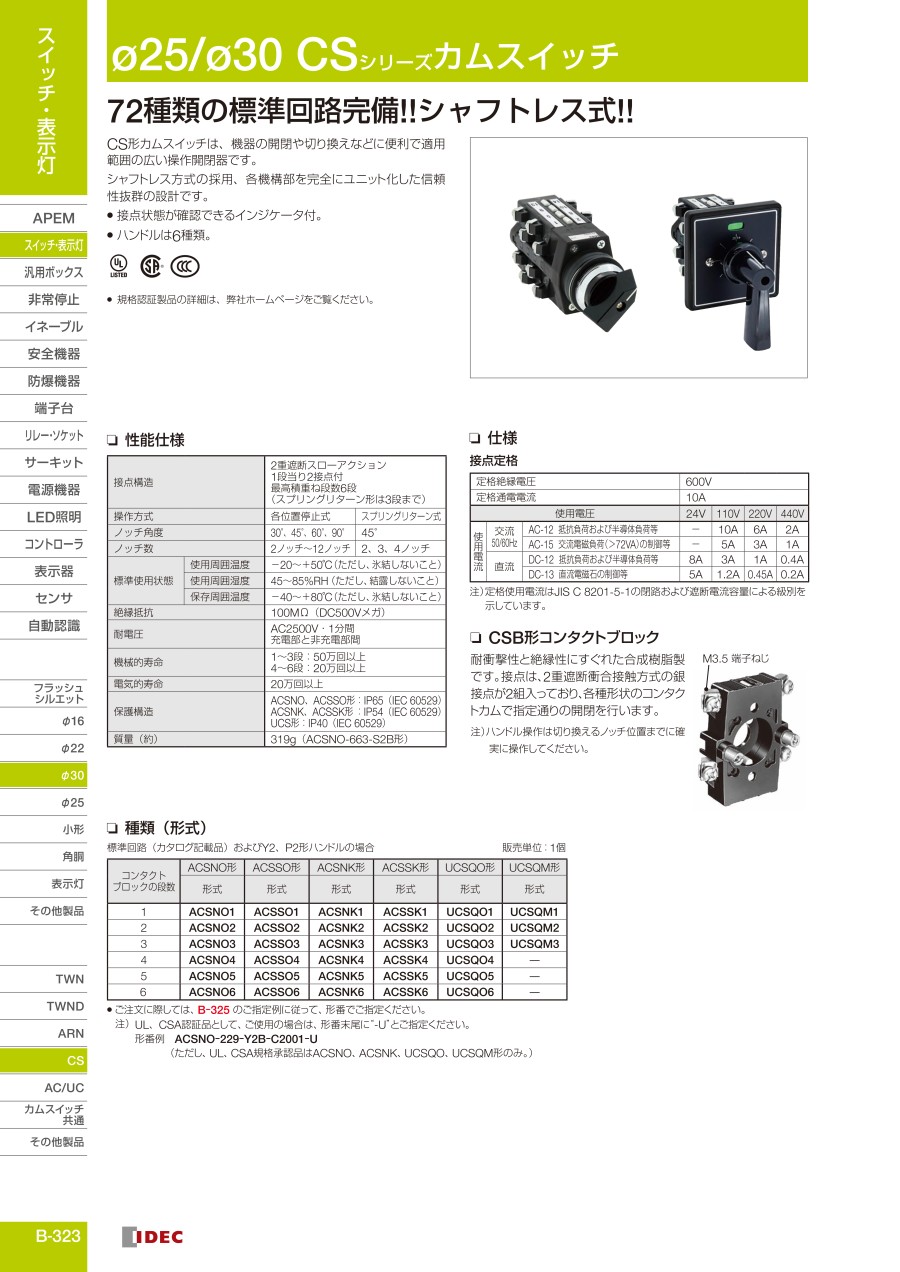

Φ25・Φ30 CS シリーズカムスイッチ
- 通常単価(税別)
- 4,250円～10,540円
- 税込単価
- 4,675円～11,594円
71種類の標準回路完備！！シャフトレス式！！【特長】・CS形カムスイッチは、機器の開閉や切り換えなどに...
詳細を確認- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 商品画像は代表画像を掲載しています。詳細形状はカタログをご参照ください。
- 材料や部材入手難などの影響により納期が不安定になっています。
販売中の商品においても、在庫の入荷状況に応じ、今後、一時的に販売を停止する可能性があります。
注文停止中の商品は、再入荷時期の目途が立っておりません。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
製品仕様
| 接点構造 | 2重遮断スローアクション 1段当り2接点付 最高積重ね段数6段 （スプリングリターン形は3段まで） | ||
|---|---|---|---|
| 操作方式 | 各位置停止式 | スブリングリターン式 | |
| ノッチ角度 | 30°、45°、60°、90° | 45° | |
| ノッチ数 | 2ノッチ- 12ノッチ | 2、3、4ノッチ | |
| 標準使用状態 | 使用周囲温度 | -20～+50℃（ただし、氷結しないこと） | |
| 使用周囲湿度 | 45～85%RH（ただし、結露しないこと） | ||
| 保存周囲温度 | -40～+80℃（ただし、氷結しないこと） | ||
| 絶縁抵抗 | 1OOMΩ （DC500Vメガ） | ||
| 耐電圧 | AC2500V・1分間 充電部と非充電部間 | ||
| 機械的寿命 | 1～3段：50万回以上 4～6段：20万回以上 | ||
| 電気的寿命 | 20万回以上 | ||
| 保護構造 | ACSNO形：IP65 （IEC 60529） ACSNK形：IP54 （IEC 60529） UCS形：IP40 （IEC 60529） | ||
| 質量（約） | 319g （ACSNO-663-S2B形） | ||
外形図
※スプリングリターン式：44mm
各位置停止式：42mm
n:コノタクトブロック数
※スプリングリターン式：44mm
各位置停止式：42mm
n:コノタクトブロック数
※スプリングリターン式：28.6mm
各位置停止式：26.6mm
n:コノタクトブロック数
型番リスト
| 型番 |
|---|
| 注文停止中 |
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
6,700円 ( 7,370円 ) | 在庫品1日目当日出荷可能 |
7,270円 ( 7,997円 ) | 在庫品1日目当日出荷可能 |
7,980円 ( 8,778円 ) | 在庫品1日目当日出荷可能 |
7,270円 ( 7,997円 ) | 在庫品1日目当日出荷可能 |
10,540円 ( 11,594円 ) | 在庫品1日目当日出荷可能 |
4,850円 ( 5,335円 ) | 9日目 |
5,570円 ( 6,127円 ) | 在庫品1日目当日出荷可能 |
4,840円 ( 5,324円 ) | 9日目 |
4,850円 ( 5,335円 ) | 9日目 |
4,850円 ( 5,335円 ) | 9日目 |
4,840円 ( 5,324円 ) | 在庫品1日目当日出荷可能 |
6,220円 ( 6,842円 ) | 9日目 |
6,170円 ( 6,787円 ) | 9日目 |
6,170円 ( 6,787円 ) | 9日目 |
6,170円 ( 6,787円 ) | 9日目 |
6,220円 ( 6,842円 ) | 9日目 |
6,220円 ( 6,842円 ) | 9日目 |
6,220円 ( 6,842円 ) | 9日目 |
6,220円 ( 6,842円 ) | 9日目 |
6,170円 ( 6,787円 ) | 9日目 |
6,170円 ( 6,787円 ) | 9日目 |
6,990円 ( 7,689円 ) | 在庫品1日目当日出荷可能 |
6,220円 ( 6,842円 ) | 在庫品1日目当日出荷可能 |
6,220円 ( 6,842円 ) | 9日目 |
6,220円 ( 6,842円 ) | 9日目 |
7,570円 ( 8,327円 ) | 9日目 |
7,490円 ( 8,239円 ) | 9日目 |
7,570円 ( 8,327円 ) | 9日目 |
7,490円 ( 8,239円 ) | 9日目 |
7,570円 ( 8,327円 ) | 9日目 |
6,330円 ( 6,963円 ) | 9日目 |
7,570円 ( 8,327円 ) | 9日目 |
7,570円 ( 8,327円 ) | 9日目 |
7,570円 ( 8,327円 ) | 9日目 |
7,570円 ( 8,327円 ) | 9日目 |
9,530円 ( 10,483円 ) | 在庫品1日目当日出荷可能 |
8,920円 ( 9,812円 ) | 9日目 |
8,920円 ( 9,812円 ) | 在庫品1日目当日出荷可能 |
7,420円 ( 8,162円 ) | 在庫品1日目当日出荷可能 |
10,140円 ( 11,154円 ) | 在庫品1日目当日出荷可能 |
4,700円 ( 5,170円 ) | 在庫品1日目当日出荷可能 |
4,250円 ( 4,675円 ) | 9日目 |
4,670円 ( 5,137円 ) | 9日目 |
4,250円 ( 4,675円 ) | 在庫品1日目当日出荷可能 |
4,250円 ( 4,675円 ) | 9日目 |
4,250円 ( 4,675円 ) | 9日目 |
4,250円 ( 4,675円 ) | 9日目 |
5,510円 ( 6,061円 ) | 9日目 |
5,510円 ( 6,061円 ) | 在庫品1日目当日出荷可能 |
6,330円 ( 6,963円 ) | 在庫品1日目当日出荷可能 |
5,620円 ( 6,182円 ) | 9日目 |
5,510円 ( 6,061円 ) | 9日目 |
5,510円 ( 6,061円 ) | 9日目 |
6,610円 ( 7,271円 ) | 9日目 |
6,970円 ( 7,667円 ) | 9日目 |
7,600円 ( 8,360円 ) | 在庫品1日目当日出荷可能 |
8,260円 ( 9,086円 ) | 9日目 |
詳細情報
基本情報
71種類の標準回路完備！！シャフトレス式！！
【特長】
・CS形カムスイッチは、機器の開閉や切り換えなどに便利で適用範囲の広い操作開閉器です
・シャフトレス方式の採用、各機構部を完全にユニット化した信頼性抜群の設計です
・接点状態が確認できるインジケータ付
・50万回の切換え操作OK、動作は確実
・ハンドルは6種類
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 商品画像は代表画像を掲載しています。詳細形状はカタログをご参照ください。
- 材料や部材入手難などの影響により納期が不安定になっています。
販売中の商品においても、在庫の入荷状況に応じ、今後、一時的に販売を停止する可能性があります。
注文停止中の商品は、再入荷時期の目途が立っておりません。
