Φ22 HWシリーズ 照光セレクタスイッチ
- 通常単価(税別)
- 2,430円～4,810円
- 税込単価
- 2,673円～5,291円
通常出荷日：在庫品1日目～19日目一部当日出荷可能
フィンガープロテクション構造のSS端子が安全性と省工数を実現します。【特長】・フィンガープロテクション...
詳細を確認- 商品画像は代表画像を掲載しています。詳細形状はカタログをご参照ください。
- RoHS10物質対応状況、及び、CE対応状況は、順次確認を行っております。最新の対応状況は、各商品ページの基本情報・型番リストからご確認ください。
- 材料や部材入手難などの影響により納期が不安定になっています。
販売中の商品においても、在庫の入荷状況に応じ、今後、一時的に販売を停止する可能性があります。
注文停止中の商品は、再入荷時期の目途が立っておりません。 - 2026年1月1日より一部商品でダイレクトアダプタと接続ユニットが変更となります。
ご購入時期、数量に寄り変更前後の商品が混在する場合がございます。新旧混合出荷の可能性がある旨予めご了承ください。
未確定：候補が96型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
■仕様変更
2026年1月1日より一部商品でダイレクトアダプタと接続ユニットが変更となります。
ご購入時期、数量に寄り変更前後の商品が混在する場合がございます。新旧混合出荷の可能性がある旨予めご了承ください。
2026年1月1日より一部商品でダイレクトアダプタと接続ユニットが変更となります。
ご購入時期、数量に寄り変更前後の商品が混在する場合がございます。新旧混合出荷の可能性がある旨予めご了承ください。
・対象商品
※標準品を基本とするカスタム仕様製品も含みます。
※上記製品を使用している機種（各種コントロールボックスを含む）も変更対象となります。
| シリーズ | 機種 | 照光分の電圧 （指定記号） | 仕様変更 |
| Φ22 HWシリーズ | 照光押しボタンスイッチ 照光セレクタスイッチ 2点押しボタンスイッチ （表示灯付き） | ・AC/DC 6V（Q2） ・AC/DC 12V（Q3） ・AC/DC 24V（Q4） | HW1L/HW2L/HL3L/HW1F/HW7D-L で始まるねじ端子の全機種 |
※上記製品を使用している機種（各種コントロールボックスを含む）も変更対象となります。
・変更内容詳細
①ダイレクトアダプタの変更
ダイレクトアダプタを以下の通りに変更いたします。
・IP20対応、配線可能電線サイズ拡充のため、形状を変更します。
・環境配慮の観点から、製品表示をラベルから刻印とレーザーマーキングに変更します。
・従来1種類のみのラインナップでしたが、変更後は2種類ラインナップします。
搭載先が異なるため、下表をご確認ください。
・上記により、ダイレクトアダプタの型番を変更します。保守用にご注文される際はご注意ください。
・本変更による色調、輝度の変化はありません。
①ダイレクトアダプタの変更
ダイレクトアダプタを以下の通りに変更いたします。
・IP20対応、配線可能電線サイズ拡充のため、形状を変更します。
・環境配慮の観点から、製品表示をラベルから刻印とレーザーマーキングに変更します。
・従来1種類のみのラインナップでしたが、変更後は2種類ラインナップします。
搭載先が異なるため、下表をご確認ください。
・上記により、ダイレクトアダプタの型番を変更します。保守用にご注文される際はご注意ください。
・本変更による色調、輝度の変化はありません。
・変化点
・搭載先
| 機種 | 変更前 | 変更後 | |
| HW-GA1N | HW-UA1 | HW-UA1-H | |
| 照光押しボタンスイッチ 照光セレクタスイッチ 2点押しボタンスイッチ （表示灯付き） | LED電圧：6～24V 接点構成：指定なし | LED電圧：6～240V 接点構成：1接点のみ | LED電圧：6～240V 接点構成：2接点以上 |
②接続ユニットの形状変更
接続ユニットを以下のとおり形状変更します。
形状変更により接続ユニットの取付がワンタッチで可能となります。（黄色のレバーストッパーは不要になります）
接続ユニットを以下のとおり形状変更します。
形状変更により接続ユニットの取付がワンタッチで可能となります。（黄色のレバーストッパーは不要になります）
| 変更前 | 変更後 |
 |  |
HWシリーズ 照光セレクタスイッチの仕様
矢形ハンドル HW1F形の外観
照光セレクタスイッチ 矢形ハンドル AC／DC6V、12V、24Vの寸法図 単位：mm
照光セレクタスイッチ 矢形ハンドル AC100／110V、200／220V（AC240V以下）の寸法図 単位：mm
照光セレクタスイッチ 矢形ハンドル DC110V、AC380V以上の寸法図 単位：mm
- 端子ねじ：M3.5
- 端子カバー：一体形
スイッチ裏面図
AC／DC6V、12V、24V 1接点タイプ
AC／DC6V、12V、24V 3接点タイプ
AC／DC6V、12V、24V 2接点／4接点タイプ
AC100／110V、200／220V（AC240V以下）
DC110V、AC380V以上
※DC-DCコンバータ式は、端子No.X1が+、X2が-です。

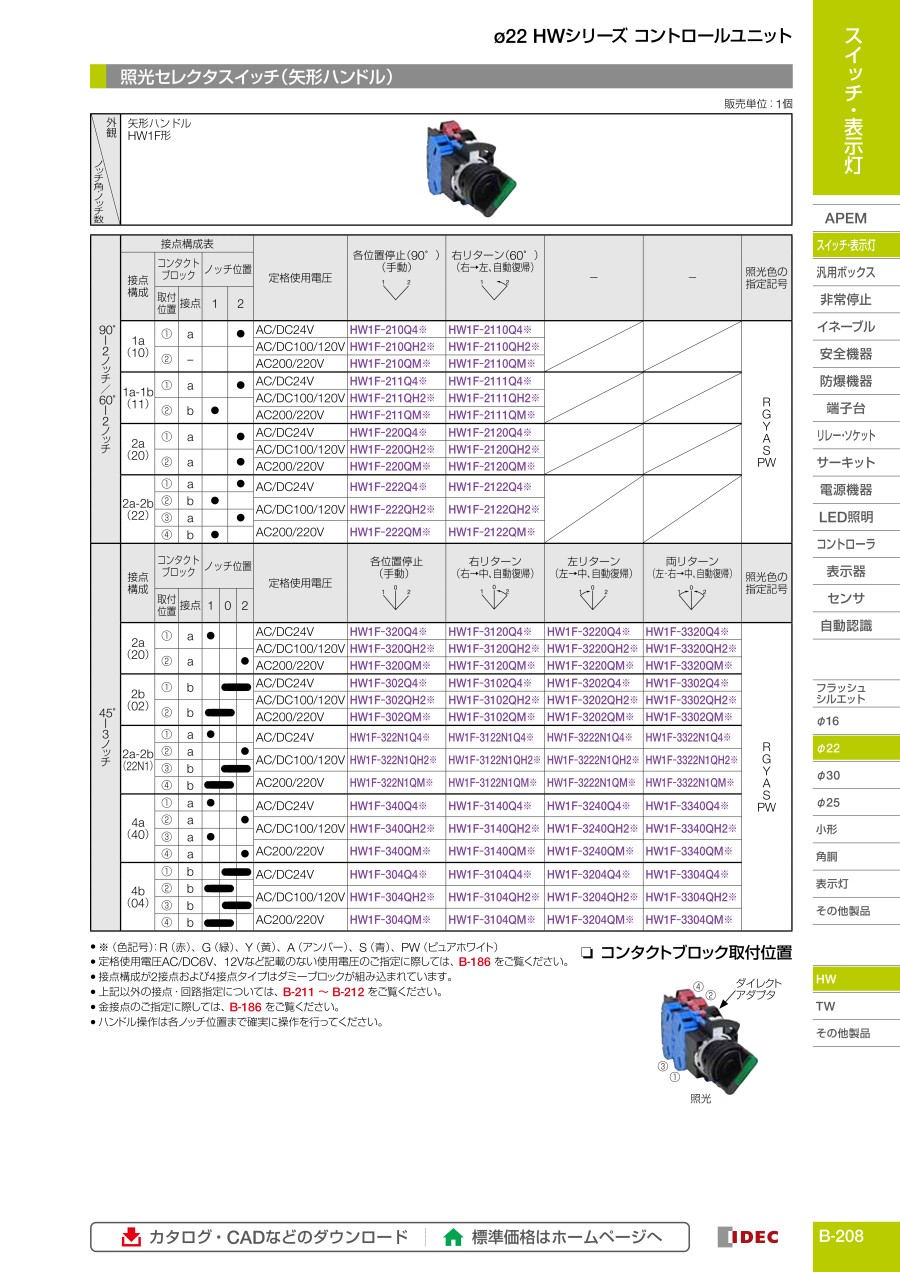

| ノッチ角・ノッチ数 | 矢形ハンドルHW1F形 | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| 接点構成表 | 定格使用電圧 | 各位置停止（90°）（手動） | 右リターン（60°）（右→左、自動復帰） | 照光色の 指定記号 | |||||
| 接点構成 | コンタクトブロック | ノッチ位置 | |||||||
| 接点 | 1 | 2 | - | ||||||
| 90°-2ノッチ／ 60°-2ノッチ | 1a-1b（11） | a | - | ● | AC／DC24V | HW1F-211Q4※ | HW1F-2111Q4※ | R G Y A W S PW | |
| b | ● | - | AC100／110V | HW1F-211H2※ | HW1F-2111H2※ | ||||
| AC200／220V | HW1F-211M2※ | HW1F-2111M2※ | |||||||
| 2a（20） | a | - | ● | AC／DC24V | HW1F-220Q4※ | HW1F-2120Q4※ | |||
| a | - | ● | AC100／110V | HW1F-220H2※ | HW1F-2120H2※ | ||||
| AC200／220V | HW1F-220M2※ | HW1F-2120M2※ | |||||||
| 2a-2b（22） | a | - | ● | AC／DC24V | HW1F-222Q4※ | HW1F-2122Q4※ | |||
| b | ● | - | AC100／110V | HW1F-222H2※ | HW1F-2122H2※ | ||||
| a | - | ● | AC200／220V | HW1F-222M2※ | HW1F-2122M2※ | ||||
| b | ● | - | - | - | - | ||||
| ノッチ角・ノッチ数 | 接点構成 | コンタクトブロック | ノッチ位置 | 定格使用電圧 | 各位置停止（手動） | 右リターン（右→中、自動復帰） | 左リターン（左→中、自動復帰） | 両リターン（左・右→中、自動復帰） | 照光色の 指定記号 | ||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 接点 | 1 | 0 | 2 | ||||||||
| 45°-3ノッチ | 2a（20） | a | ● | - | - | AC／DC24V | HW1F-320Q4※ | HW1F-3120Q4※ | HW1F-3220Q4※ | HW1F-3320Q4※ | R G Y A W S PW |
| a | - | - | ● | AC100／110V | HW1F-320H2※ | HW1F-3120H2※ | HW1F-3220H2※ | HW1F-3320H2※ | |||
| AC200／220V | HW1F-320M2※ | HW1F-3120M2※ | HW1F-3220M2※ | HW1F-3320M2※ | |||||||
| 2b（02） | b | - | ● | ● | AC／DC24V | HW1F-302Q4※ | HW1F-3102Q4※ | HW1F-3202Q4※ | HW1F-3302Q4※ | ||
| b | ● | ● | - | AC100／110V | HW1F-302H2※ | HW1F-3102H2※ | HW1F-3202H2※ | HW1F-3302H2※ | |||
| AC200／220V | HW1F-302M2※ | HW1F-3102M2※ | HW1F-3202M2※ | HW1F-3302M2※ | |||||||
| 2a-2b（22N1） | a | ● | - | - | AC／DC24V | HW1F-322N1Q4※ | HW1F-3122N1Q4※ | HW1F-3222N1Q4※ | HW1F-3322N1Q4※ | ||
| a | - | - | ● | AC100／110V | HW1F-322N1H2※ | HW1F-3122N1H2※ | HW1F-3222N1H2※ | HW1F-3322N1H2※ | |||
| b | - | ● | ● | AC200／220V | HW1F-322N1M2※ | HW1F-3122N1M2※ | HW1F-3222N1M2※ | HW1F-3322N1M2※ | |||
| b | ● | ● | - | ||||||||
| 4a（40） | a | ● | - | - | AC／DC24V | HW1F-340Q4※ | HW1F-3140Q4※ | HW1F-3240Q4※ | HW1F-3340Q4※ | ||
| a | - | - | ● | AC100／110V | HW1F-340H2※ | HW1F-3140H2※ | HW1F-3240H2※ | HW1F-3340H2※ | |||
| a | ● | - | - | AC200／220V | HW1F-340M2※ | HW1F-3140M2※ | HW1F-3240M2※ | HW1F-3340M2※ | |||
| a | - | - | ● | ||||||||
| 4b（04） | b | - | ● | ● | AC／DC24V | HW1F-304Q4※ | HW1F-3104Q4※ | HW1F-3204Q4※ | HW1F-3304Q4※ | ||
| b | ● | ● | - | AC100／110V | HW1F-304H2※ | HW1F-3104H2※ | HW1F-3204H2※ | HW1F-3304H2※ | |||
| b | - | ● | ● | AC200／220V | HW1F-304M2※ | HW1F-3104M2※ | HW1F-3204M2※ | HW1F-3304M2※ | |||
| b | ● | ● | - | ||||||||
※色記号：R（赤）、G（緑）、Y（黄）、A（アンバー）、W（乳白）、S（青）、PW（ピュアホワイト）
- 定格使用電圧AC／DC6V、12Vなど記載のない使用電圧のご指定に際しては、カタログをご覧ください。
- 定格使用電圧AC／DC24V以下で、接点構成が2接点および4接点タイプはダミーブロックが組み込まれています。
- 上記以外の接点・回路指定については、カタログをご覧ください。
- 金接点のご指定に際しては、カタログをご覧ください。
- ハンドル操作は各ノッチ位置まで確実に操作を行ってください。
※上記以外の仕様につきましては、カタログをご参照ください。
製品仕様
φ22HW シリーズ/φ22TW シリーズ/φ25TWS シリーズ/φ30TWN・TWND シリーズの
表示灯、照光押ボタンスイッチ、照光セレクタスイッチ全機種のレンズ、内蔵LED 球に関する仕様変更についてご案内いたします。
●実施時期
| 対象シリーズ | 実施概要 | 実施時期 |
|---|---|---|
| φ22HW シリーズ | 製品レンズの色目変更 | 2019年11月生産分より順次実施 |
| 保守用レンズの色目変更 | 2019年11月生産分より順次実施 | |
| 内蔵LED球および保守用LED球の変更 | 2020年3月生産分より順次実施 | |
| φ22TW シリーズ φ30TWN／TWNDシリーズ | 製品レンズの色目変更 | 2020年3月生産分より順次実施 |
| 保守用レンズの色目変更 | 2020年3月生産分より順次実施 | |
| 内蔵LED球および保守用LED球の変更 | 2020年5月生産分より順次実施 | |
| φ25TWS シリーズ | 製品レンズの色目変更 | 2020年3月生産分より順次実施 |
| 保守用レンズの色目変更 | 2020年3月生産分より順次実施 | |
| 内蔵LED球および保守用LED球の変更 | 2020年10月生産分より順次実施 |
●変更内容
- 内蔵LED球の変更に先立ち、レンズの色目変更を順次先行導入します。
- このため変更前LED球と変更前・後のレンズを組み合わせた製品が暫定期間出荷されますが、色目については変更前後の差はほとんどありません。
- 新旧混在出荷となる恐れがあります。予めご了承ください。
- 但し、変更後のLED球は変更後のレンズと組み合わせた製品で必ず出荷いたします。
- また、この組み合わせで、明るさ、色合いが向上し、6色の色度差が明瞭になります。
- また記名文字（記名タイプ）の視認性も向上します。
○HW パイロット角平形の場合
○HW パイロットドーム形の場合
- *1：その他ユニットシリーズについても同様の色合いのイメージになります。
- *2：変更後のLED 球と変更前のレンズの組み合わせは、点灯時の色が薄くなるため推奨していません。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
3,320円 ( 3,652円 ) | 9日目 |
3,910円 ( 4,301円 ) | 19日目 |
3,320円 ( 3,652円 ) | 9日目 |
2,790円 ( 3,069円 ) | 在庫品1日目当日出荷可能 |
2,430円 ( 2,673円 ) | 在庫品1日目当日出荷可能 |
2,430円 ( 2,673円 ) | 19日目 |
2,790円 ( 3,069円 ) | 在庫品1日目当日出荷可能 |
2,790円 ( 3,069円 ) | 在庫品1日目当日出荷可能 |
2,790円 ( 3,069円 ) | 在庫品1日目当日出荷可能 |
3,800円 ( 4,180円 ) | 在庫品1日目当日出荷可能 |
3,300円 ( 3,630円 ) | 9日目 |
2,830円 ( 3,113円 ) | 9日目 |
2,830円 ( 3,113円 ) | 9日目 |
2,830円 ( 3,113円 ) | 9日目 |
2,830円 ( 3,113円 ) | 9日目 |
3,800円 ( 4,180円 ) | 在庫品1日目当日出荷可能 |
3,800円 ( 4,180円 ) | 在庫品1日目当日出荷可能 |
4,560円 ( 5,016円 ) | 在庫品1日目当日出荷可能 |
3,300円 ( 3,630円 ) | 9日目 |
2,830円 ( 3,113円 ) | 9日目 |
2,830円 ( 3,113円 ) | 9日目 |
2,830円 ( 3,113円 ) | 在庫品1日目当日出荷可能 |
2,830円 ( 3,113円 ) | 9日目 |
2,830円 ( 3,113円 ) | 9日目 |
2,830円 ( 3,113円 ) | 9日目 |
3,800円 ( 4,180円 ) | 在庫品1日目当日出荷可能 |
2,830円 ( 3,113円 ) | 9日目 |
2,830円 ( 3,113円 ) | 9日目 |
2,830円 ( 3,113円 ) | 9日目 |
3,590円 ( 3,949円 ) | 9日目 |
3,300円 ( 3,630円 ) | 9日目 |
3,800円 ( 4,180円 ) | 在庫品1日目当日出荷可能 |
3,300円 ( 3,630円 ) | 9日目 |
3,300円 ( 3,630円 ) | 9日目 |
3,800円 ( 4,180円 ) | 在庫品1日目当日出荷可能 |
3,300円 ( 3,630円 ) | 9日目 |
2,830円 ( 3,113円 ) | 9日目 |
3,290円 ( 3,619円 ) | 在庫品1日目当日出荷可能 |
2,830円 ( 3,113円 ) | 在庫品1日目当日出荷可能 |
3,290円 ( 3,619円 ) | 在庫品1日目当日出荷可能 |
2,830円 ( 3,113円 ) | 9日目 |
2,830円 ( 3,113円 ) | 9日目 |
2,830円 ( 3,113円 ) | 9日目 |
4,120円 ( 4,532円 ) | 9日目 |
4,120円 ( 4,532円 ) | 9日目 |
3,590円 ( 3,949円 ) | 在庫品1日目当日出荷可能 |
3,590円 ( 3,949円 ) | 9日目 |
3,590円 ( 3,949円 ) | 9日目 |
4,810円 ( 5,291円 ) | 在庫品1日目当日出荷可能 |
3,590円 ( 3,949円 ) | 19日目 |
2,830円 ( 3,113円 ) | 9日目 |
2,830円 ( 3,113円 ) | 9日目 |
2,830円 ( 3,113円 ) | 9日目 |
2,830円 ( 3,113円 ) | 9日目 |
4,810円 ( 5,291円 ) | 在庫品1日目当日出荷可能 |
4,120円 ( 4,532円 ) | 9日目 |
4,120円 ( 4,532円 ) | 9日目 |
3,590円 ( 3,949円 ) | 9日目 |
3,590円 ( 3,949円 ) | 19日目 |
3,590円 ( 3,949円 ) | 9日目 |
詳細情報
基本情報
フィンガープロテクション構造のSS端子が安全性と省工数を実現します。
【特長】
・フィンガープロテクション構造のSS端子が安全性と省工数を実現します
・一体構造の端子力バー、安全性を極めたフィンガープロテクション
・接点部をセルフクリーニングするローリング接触、レーク加工接点
・水や油の侵入をシャットアウトする保護構造〔IP65〕
・2つの独立した動作の押ボタンスイッチと表示灯の3つの機能を1つの穴で取付け可能にした2点押ボタンスイッチも完備
・ワールドワイドなニーズに対応する各種電圧を完備
・UL、CSA認証品、およびEN規格適合品
ご注意
- 商品画像は代表画像を掲載しています。詳細形状はカタログをご参照ください。
- RoHS10物質対応状況、及び、CE対応状況は、順次確認を行っております。最新の対応状況は、各商品ページの基本情報・型番リストからご確認ください。
- 材料や部材入手難などの影響により納期が不安定になっています。
販売中の商品においても、在庫の入荷状況に応じ、今後、一時的に販売を停止する可能性があります。
注文停止中の商品は、再入荷時期の目途が立っておりません。 - 2026年1月1日より一部商品でダイレクトアダプタと接続ユニットが変更となります。
ご購入時期、数量に寄り変更前後の商品が混在する場合がございます。新旧混合出荷の可能性がある旨予めご了承ください。
