角胴 MAシリーズ 照光押ボタンスイッチ

製品仕様

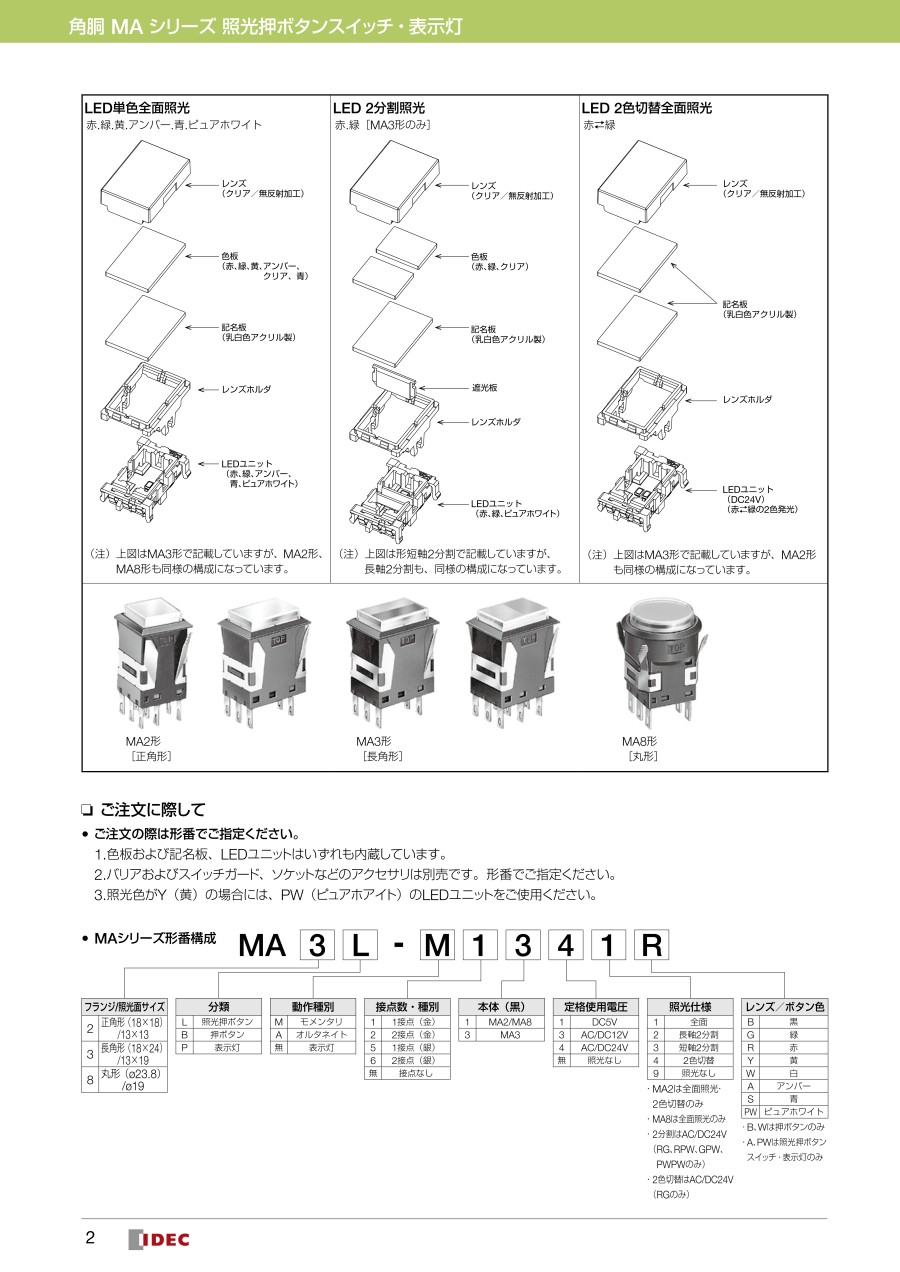

種類

項目	MA2形 ［正角形］	MA3形［長角形］ ［よこ列形］
フランジサイズ	□18mm	18HX24Wmm
照光面サイズ	□13mm	13HX19Wmm
光源	LEDユニット
照光面分割	単色全面照光、2色切換全面照光
接点	マイクロスイッチ ［銀に金クラッド/クロスバー接点、銀接点］
接点数	1cまたは2c
動作種目	モメンタリ形、オルタネイト形
端子形状	はんだづけ兼用タブ110端子
本体/フランジ色	黒色

製品仕様

標準使用状態		周囲温度：-25～+55℃（ただし、氷結しないこと） 保存周囲温度：-40～+80℃（ただし、氷結しないこと） 周囲湿度：35～85% RH （ただし、結露しないこと）
接触抵抗		50mΩ以下（初期値）
絶縁抵抗		100MΩ以上 （DC500Vメガにて）
耐電圧	スイッチ部	充電部と非充電部間：AC2000V 1分間 異極端子間：AC2000V 1分間 同極接点端子間：AC1000V 1分間 接点端子とランプ端子間：AC2000V・1分間
	照光部	充電部とアース間：AC2000V・1分間
耐振動		誤動作/耐久：10～55Hz、片振幅0.75mm
耐衝撃		誤動作：200m/s2 耐久：500m/s2
寿命	機械的	モメンタリ形：100万回以上（開閉頻度1800回/時）、 オルタネイト：20万回以上（開閉頻度900回/時）
	電気的	10万回以上（開閉頻度1200回/時）
保護構造		IP40 （IEC 60529）

外形図



（単位：mm）

MA2形

MA3形



製品仕様

■対象製品
以下の形番で始まる全機種


■変更理由、及び、実施時期
生産性向上のためLEDの見直しを実施します。
2021年10月出荷分より順次実施（新旧混在出荷となる恐れがあります。予めご了承ください。）

■変更内容
LED照光部の定格と保守用LEDユニットの外観を以下のように変更します。

• 仕様変更のお知らせ
  2024年9月出荷分より、MAシリーズ小形押ボタンスイッチの仕様変更について、スイッチ端子樹脂色、スイッチ端子メッキ、スイッチ端子ベースの形状、製品上の表示内容、識別表示に仕様変更がございます。
  新旧混合出荷となる恐れがございます。予めご了承ください。

変更内容

（1）スイッチ端子部の樹脂色

生産性向上のため、次のように銀接点のスイッチ端子部樹脂色をグレー色から黒色に変更します。

変更前：グレー色	変更後：黒色

（2）スイッチ端子のメッキ

製品外観劣化の改善、生産性向上のため、次のようにはんだづけ兼用タブ形とプリント基板用のスイッチ端子を銀メッキから、
ランプ端子と同じスズメッキに変更します。（金・銀接点ともに変更します。はんだづけ条件などの変更はありません。）

変更前：銀メッキ	変更後：スズメッキ

（3）スイッチ端子ベースの形状

生産設備更新に伴う構造見直しにより、次のようにスイッチ端子の樹脂部に溝を追加します。
（金・銀接点ともに変更します。下図は銀接点の場合です。）

変更前	変更後

（4）製品上の表示

次のように「MA2L」などの機種形番や原産地表示の「MADE IN」追記・A-2019017でご案内済のCCCマークの「S」文字削除等を行います。

変更前	変更後	変更前・後の機種形番
		MA2L-A→MA2L MA2L-M→MA2L MA3L-M→MA3L

識別表示

変更後の製品梱包ケースのラベルには次のように「R」を表示いたします。
