適用規格	IEC60947-5-1、EN60947-5-1 IEC60947-5-5 （注）、EN60947-5-5 （注） JISC8201-5-1、UL508、UL991 （注）、NFPA79 （注） CSA C22.2 No.14、GB14048.5
標準使用状態	周囲温度非照光：-25～+60℃ （ただし、氷結しないこと） LED照光：-25～+55℃ （ただし、氷結しないこと）周囲湿度：45～85%RH （ただし、結露しないこと）保存周囲温度：-45～+80℃ （ただし、氷結しないこと）
操作カ	プッシュロック：10.5N プルリセット：10N ターンリセット：0.16N・m
最小直接開路動作カ	60N
直接開路動作機能までの最小動作距離	4.0mm
最大動作距離	4.5mm
接触抵抗	50mΩ以下（初期値）
絶縁抵抗	100MΩ以上（DC500Vメガにて）
過電圧カテコリ	II
インパルス耐電圧	2.5kV
汚染度	3 （LEDユニット内部：2）
開閉頻度	900回/時
耐衝撃	誤動作：150m/s² 耐久：1000m/s²
耐振動	誤動作：10～500Hz、片振幅0.35mm、加速度50m/s² 耐久：10～500Hz、片振幅0.35mm、加速度50m/s²
耐久性	機械的：25万回以上電気的：10万回以上 25万回以上（AC/DC24V 100mA）
保護構造	IP65 （IEC 60529）
短絡保護装置	250V/10Aヒューズ（TvoeaMIEC60269-1/IEC60269-2）
条件付短絡電流	1000A
端子形状	はんだづけ端子
ロックナット推奨締付けトルク	0.88N・m
接続可能電線	1.25mm²以下（AWG16以下）
端子部はんだづけ条件	310～350℃、3秒以内
質量（約）	28g

注）停止用スイッチ（ボタン色：グレー）は除く

型番リスト

表示件数

型番

接点構成	接点構成詳細	RoHS?	最小発注数量

通常単価(税別) (税込単価)	通常出荷日

詳細情報

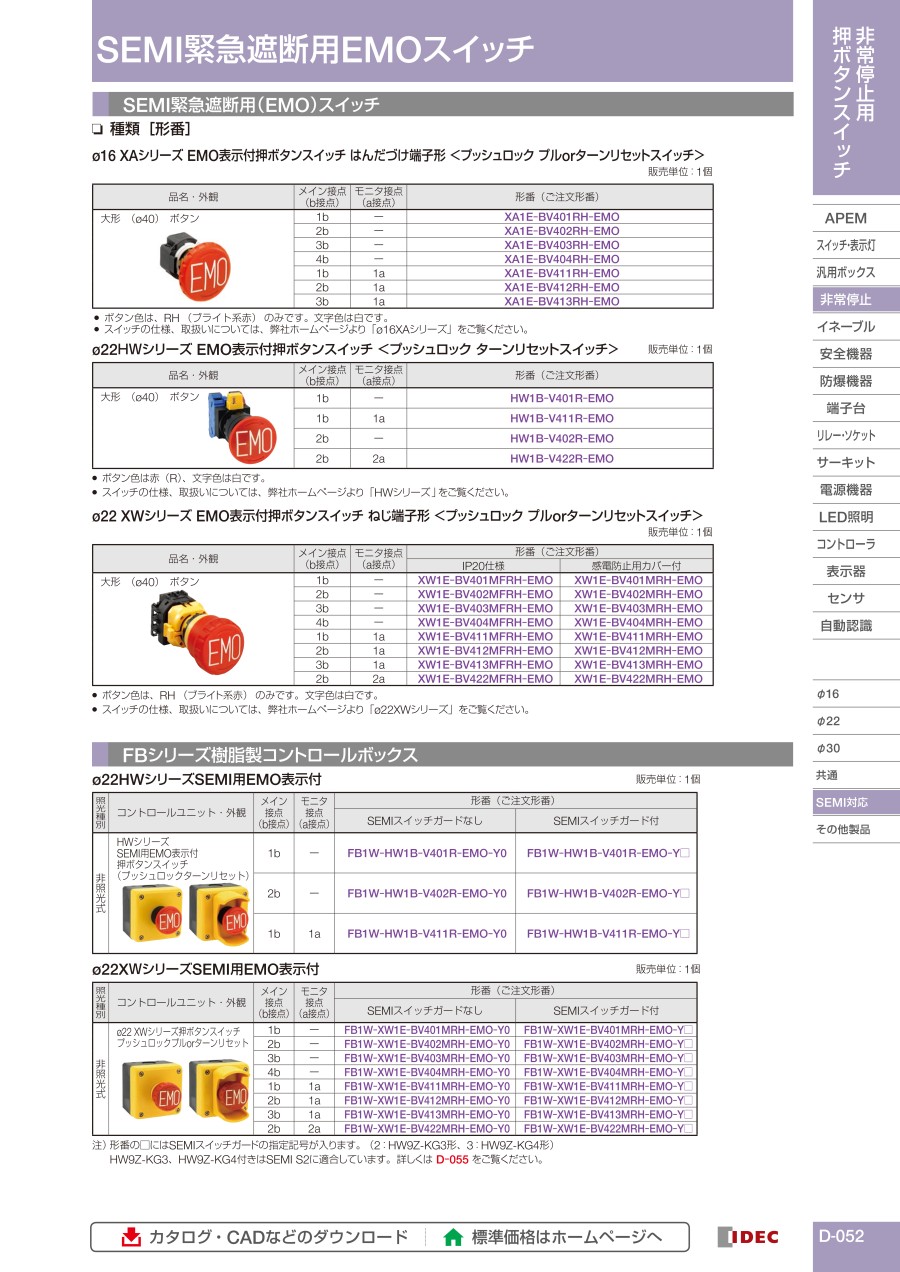

Φ16XAシリーズEMO表示付押ボタンスイッチはんだづけ端子形プッシュロックプルorターンリセットスイッチ。
【特長】
・ボタン色は、RH（ブライト系赤）のみです
・文字色は白です

材料や部材入手難などの影響により納期が不安定になっています。
販売中の商品においても、在庫の入荷状況に応じ、今後、一時的に販売を停止する可能性があります。
注文停止中の商品は、再入荷時期の目途が立っておりません。

ミスミ
【らくらく選定】スイッチボックスアルミ組み立て配線済み
Webで簡単選定、完成品をお届け<br>ボックスサイズ、スイッチ個数・種類、ケーブル長が選べる<br>通常3日目出荷
ミスミ
CAT5e STP（より線／単線）自由長 LANケーブル

SEMI緊急遮断用 Φ16XAシリーズEMO表示付押ボタンスイッチのレビュー

この商品のレビューはありません
