DD3S形ユニットディスプレイ
- 通常単価(税別)
- 6,650円～8,876円特別価格
- 税込単価
- 7,315円～9,764円特別価格
通常出荷日：在庫品1日目～2日目一部当日出荷可能
7セグメント数字表示を完備。高輝度短胴タイプで、最大8桁まで桁数任意のユニット式。【特長】・明るく見易...
詳細を確認- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 材料や部材入手難などの影響により納期が不安定になっています。
販売中の商品においても、在庫の入荷状況に応じ、今後、一時的に販売を停止する可能性があります。
注文停止中の商品は、再入荷時期の目途が立っておりません。 - 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
未確定：候補が9型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
製品仕様
| 使用電圧 | DC12～24V±10% | |
|---|---|---|
| 消費電流 | 2進 | 35mA以下（赤色） 50mA以下（緑色） |
| 10/特10/16進 | 40mA以下（赤色） 60mA以下（緑色） （2色タイプ：60mA以下（緑色）） | |
| 文字表示 | 65mA以下 | |
| データ入力 | L：0～2V H：9～30V | |
| 表示文字 （機能一覧表参照） | ・2進表示ユニット 赤色、緑色LED表示：+、-、1、小数点 ・10進表示ユニット 7セグメント 赤色、緑色、2色（赤、緑色）切換LED 表示：0～9、小数点 ・特10進表示ユニット 7セグメント、赤色、緑色、2色（赤、緑色）切換LED 表示：0～9、  、小数点・16進表示ユニット 7セグメント、赤色、緑色、2色（赤、緑色）切換LED 表示：0～9、A～F、小数点 | |
| 文字高 | ・2進表示ユニット：15mm ・10/特10/16進表示ユニット：15.2mm ・文字表示ユニット：17.8（H）×12.7（W）mm | |
| 入力 | ・2進表示ユニット +、-、1、LATCH、BL、LT、Dp入力 ・10/特10/16進表示ユニット <標準> BCD（バイナリ）、LATCH、BL、LT、Dp入力 <ゼロサプレス> BCD（バイナリ）、LATCH、BL、LT、Dp、RBI入力 <2色切換> BCD（バイナリ）、LATCH、BL、R/G、Dp入力 ・文字表示ユニット D0～D7、LATCH、BL入力 | |
| 出力 | ・10/特10/16進表示ユニット <ゼロサプレス> RBO出力 | |
| 入力論理 | 正論理、負論理 | |
| 桁数 | 最大8桁任意に組合わせ可能 | |
| ユニットの組合わせ | はめ合い式 | |
| パネルヘの取付方法 | スナップオン | |
| 耐電圧 | ・2/10/特10/16進表示ユニット 充電部と非充電部間DC1500V・1分間 ・文字表示ユニット 充電部と非充電部間AC1000V・1分間 | |
| 絶縁抵抗 | 充電部と非充電部間100MΩ以上（DC500Vメガ） | |
| 耐振動（耐久） | 10～55Hz、片振幅0.25mm | |
| 耐衝撃（耐久） | 490m/s2 | |
| 耐ノイズ（誤動作） | ・2/10/特10/16進表示ユニット 電源端子（ノーマル・コモンモード）：±1000V 入力端子（ノーマル・コモンモード）：±1000V 出力端子（ノーマル・コモンモード）：±500V （インパルス条件：パルス幅100ns、1μs） ・文字表示ユニット ファーストトランジェントバーストノイズ 電源：2kV 信号：1kV （IEC61000-4-4、容量性クランプによる） | |
| 使用周囲温度 | -10～+55℃（ただし、氷結しないこと） | |
| 使用周囲湿度 | 35～85%RH（ただし、結露しないこと） | |
| 保存周囲温度 | -25～+80℃（ただし、氷結しないこと） | |
| 電源突入電流 | ・2/10/特10/16進表示ユニット 約2.0A（電源電圧 24V） ・文字表示ユニット 約1.0A（電源電圧 24V） | |
| 保護構造 | IP40 （IEC 60529） | |
| 質量（約） | 表示ユニット：16g エンドプレート：4.5g（左右1セット） | |
外形図
最大8桁まで、各表示ユニットを自由に組み合わせることができます。
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
8,340円 ( 9,174円 ) | 在庫品1日目当日出荷可能 |
6,650円 ( 7,315円 ) | 在庫品1日目当日出荷可能 |
8,876円 ( 9,764円 ) | 1日目 |
8,340円 ( 9,174円 ) | 在庫品1日目当日出荷可能 |
8,340円 ( 9,174円 ) | 在庫品1日目当日出荷可能 |
8,340円2,919円 ( 3,211円 ) | 在庫品1日目当日出荷可能 |
7,578円 ( 8,336円 ) | 2日目 |
8,440円 ( 9,284円 ) | 在庫品1日目当日出荷可能 |
8,340円 ( 9,174円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
7セグメント数字表示を完備。高輝度短胴タイプで、最大8桁まで桁数任意のユニット式。
【特長】
・明るく見易い高輝度LED採用
・ユニットの組合わせや、パネル取付けはワンタッチ
・10進、16進、特10進の各表示ユニットを完備
・入力論理は正論理と負論理の2種類
・コネクタ配線が可能で保守点検が容易
・スイッチング電源搭載によりDC12V～24Vのフリー電源
・マザーボード使用により、工数の大幅削減
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 材料や部材入手難などの影響により納期が不安定になっています。
販売中の商品においても、在庫の入荷状況に応じ、今後、一時的に販売を停止する可能性があります。
注文停止中の商品は、再入荷時期の目途が立っておりません。 - 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

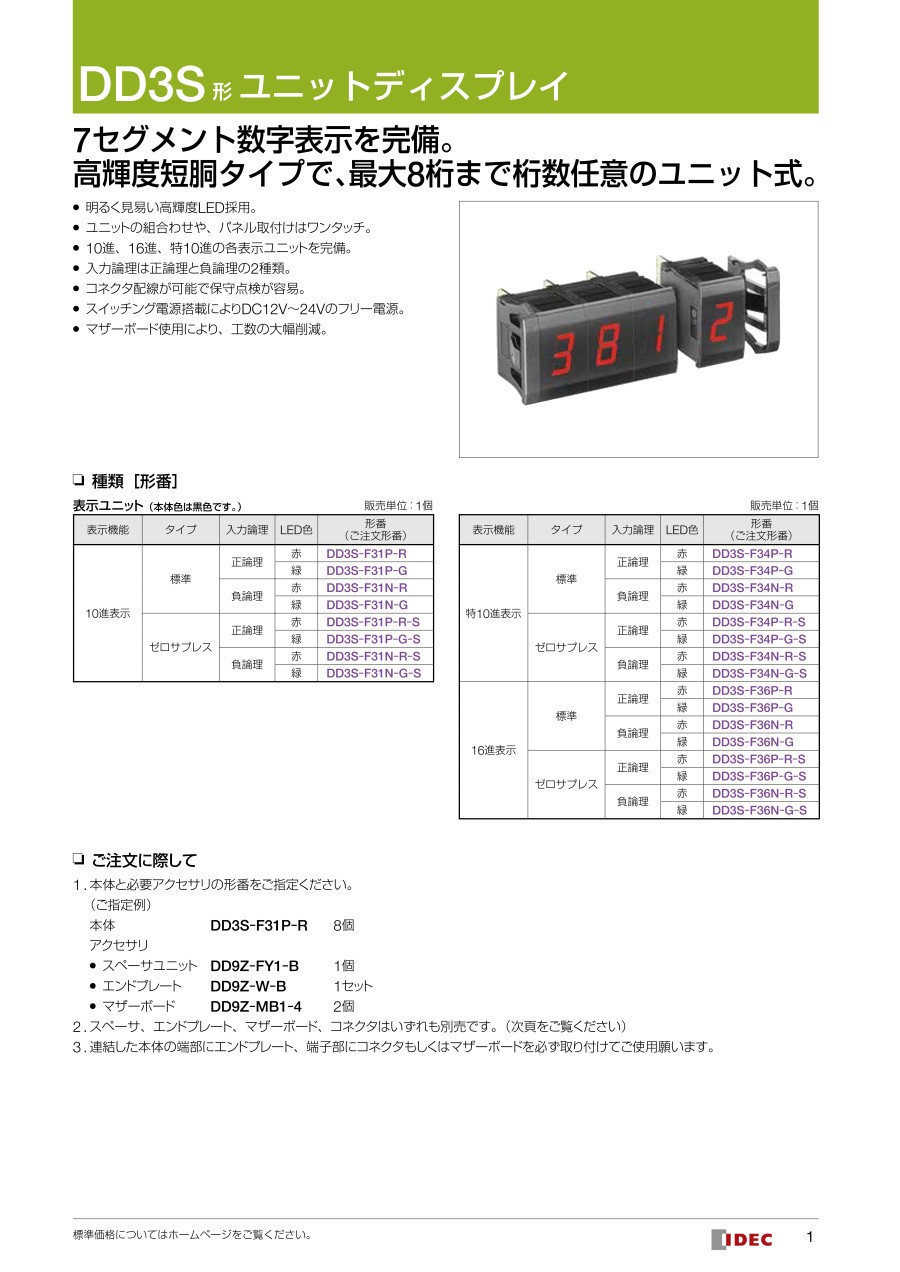

カタログ
DD3S形ユニットディスプレイのレビュー
生産ライン
5
5.02019/01/25
コンベア速度表示で使用
寿命で球切れの為交換
注文した次の日に届き無事対応できた
