UPシリーズ LED式小形表示灯【1～10個入り】
- 通常単価(税別)
- 560円～5,640円
- 税込単価
- 616円～6,204円
サイズが選べる小形表示灯。【特長】・照光色は5種類。赤（R）、緑（G）、黄（Y）、アンバー（A）、乳白...
詳細を確認- 【取扱終了情報】在庫無くなり次第、ミスミで受注受付を終了します。推奨代替品はございません。
- 材料や部材入手難などの影響により納期が不安定になっています。
販売中の商品においても、在庫の入荷状況に応じ、今後、一時的に販売を停止する可能性があります。
注文停止中の商品は、再入荷時期の目途が立っておりません。 - 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
製品仕様
UP06-67形（丸平形）の外観
UP06-67形の寸法図 単位：mm
UP06-68形（丸突）の外観
UP06-68形の外観
UP06-69形（フード形）の外観
UP06-69形の寸法図 単位：mm
製品仕様
電流制限用抵抗非内蔵タイプ
| 発光色指定記号 | R（赤）、G（緑）、Ｙ（黄）、A（アンバー）、W（乳白） | |
|---|---|---|
| 定格電流（I） | 10mA（赤、緑、アンバー、黄）、15mA（乳白）に設定してください。 | |
| 最大定格（Ta：25℃） | 順方向電流（If） | 20mA |
| 逆方向電圧（VR） | 3V | |
| 許容損失（Po） | 60mW | |
| 動作温度（Topr） | -20～+55℃ | |
| 保存温度（Tstg） | -20～+80℃ | |
| 順方向電圧（Vf） | 最大値 3V 標準値 2V（If=10mA） | |
| 耐電圧 | AC500V・1分間（充電部と非充電部間） | |
- 橙色を希望される場合は、A（アンバー）をご指定ください。
- LED球の寿命（参考値）=30,000時間（25度環境で定格電圧を完全直流で点灯し、輝度が初期値の50%になる時点。）
電流制限用抵抗内蔵タイプ
| 発光色指定記号 | R（赤）、G（緑）、Ｙ（黄）、A（アンバー）、W（乳白） |
|---|---|
| 使用電圧範囲 | DC12V±10%、DC24V±10% |
| 定格電流 | 15mA |
| 標準使用状態 | 使用周囲温度：-20～+55℃（ただし、氷結しないこと） 保存周囲温度：-25～+80℃（ただし、氷結しないこと） 使用周囲湿度：45～85%RH（ただし、結露しないこと） |
| 耐電圧 | AC500V・1分間（充電部と非充電部間） |
- 橙色を希望される場合は、A（アンバー）をご指定ください。
- LED球の寿命（参考値）=30,000時間（25度環境で定格電圧を完全直流で点灯し、輝度が初期値の50%になる時点。）
取り付け加工穴／質量（代表例）
取り付け加工図 単位：mm
| 質量（約） | 2g（UP06-67形） |
|---|---|
| 5g（UP7-1277形） | |
| 6g（UP8-2487形） | |
| 7g（UP9-2497形） | |
| 8g（UP1-2417形） |
- ※ LEDは交換できません。
- ※ 電流制限用抵抗非内蔵タイプは、電流制限用抵抗を外付けで直列に接続しないと、LEDが破損します。
- ※ 上記以外の型番につきましてはカタログをご覧ください。
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
700円 ( 770円 ) | 在庫品1日目当日出荷可能 |
560円 ( 616円 ) | 在庫品1日目当日出荷可能 |
670円 ( 737円 ) | 在庫品1日目当日出荷可能 |
570円 ( 627円 ) | 在庫品1日目当日出荷可能 |
5,060円 ( 5,566円 ) | 在庫品1日目当日出荷可能 |
5,640円 ( 6,204円 ) | 在庫品1日目当日出荷可能 |
790円 ( 869円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
サイズが選べる小形表示灯。
【特長】
・照光色は5種類。赤（R）、緑（G）、黄（Y）、アンバー（A）、乳白（W）。
・豊富なサイズ、豊富なザイン。
・電流制限用抵抗内蔵タイプもあります。
・保護構造はIP65（IEC60529）もあります。［Φ9、Φ10］
・パネル厚（共通）：0.6～4mm（抵抗内蔵形は0.6～6mm）。
・サイズ：Φ6～10（直径6～10mm）を完備。
ご注意
- 【取扱終了情報】在庫無くなり次第、ミスミで受注受付を終了します。推奨代替品はございません。
- 材料や部材入手難などの影響により納期が不安定になっています。
販売中の商品においても、在庫の入荷状況に応じ、今後、一時的に販売を停止する可能性があります。
注文停止中の商品は、再入荷時期の目途が立っておりません。 - 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

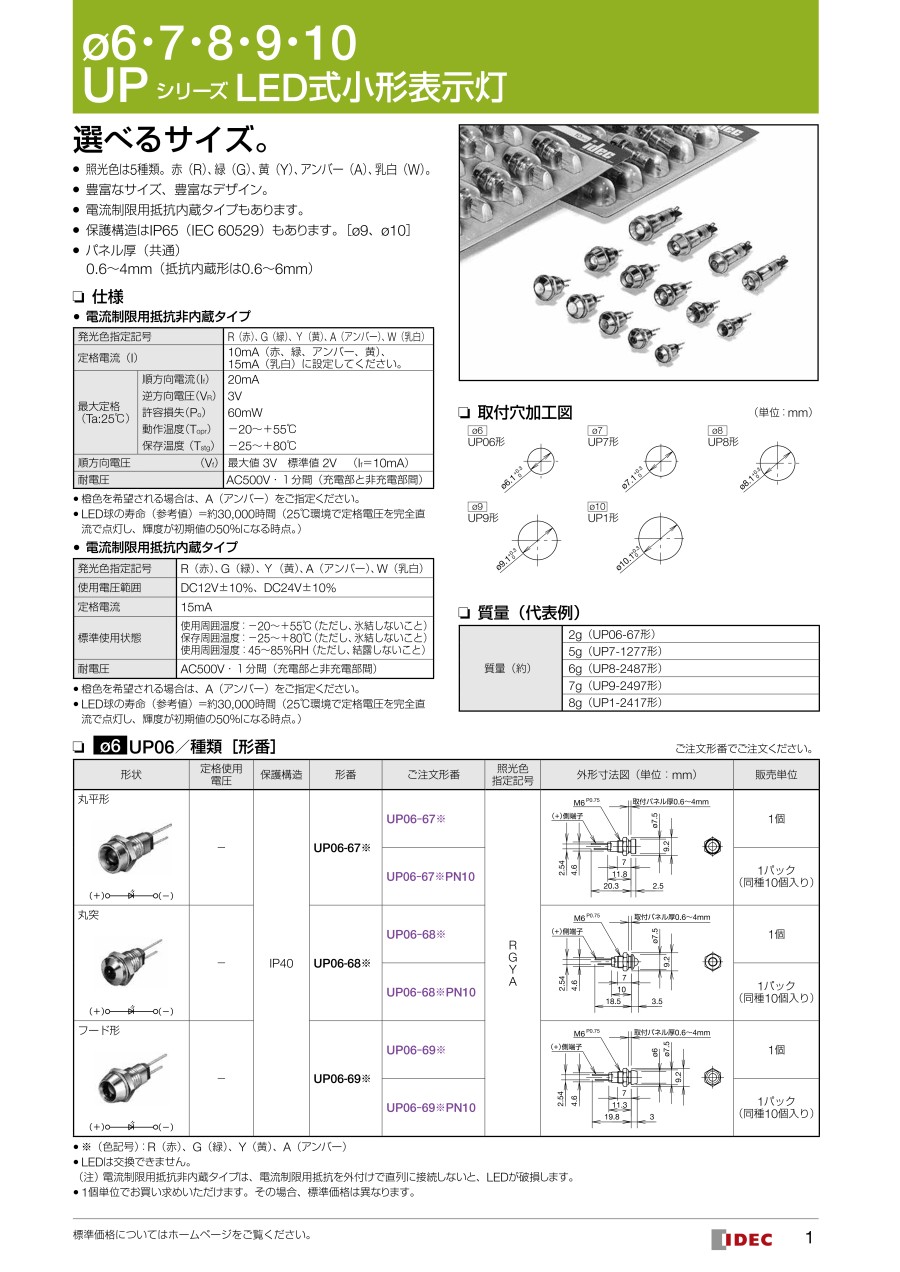

カタログ
