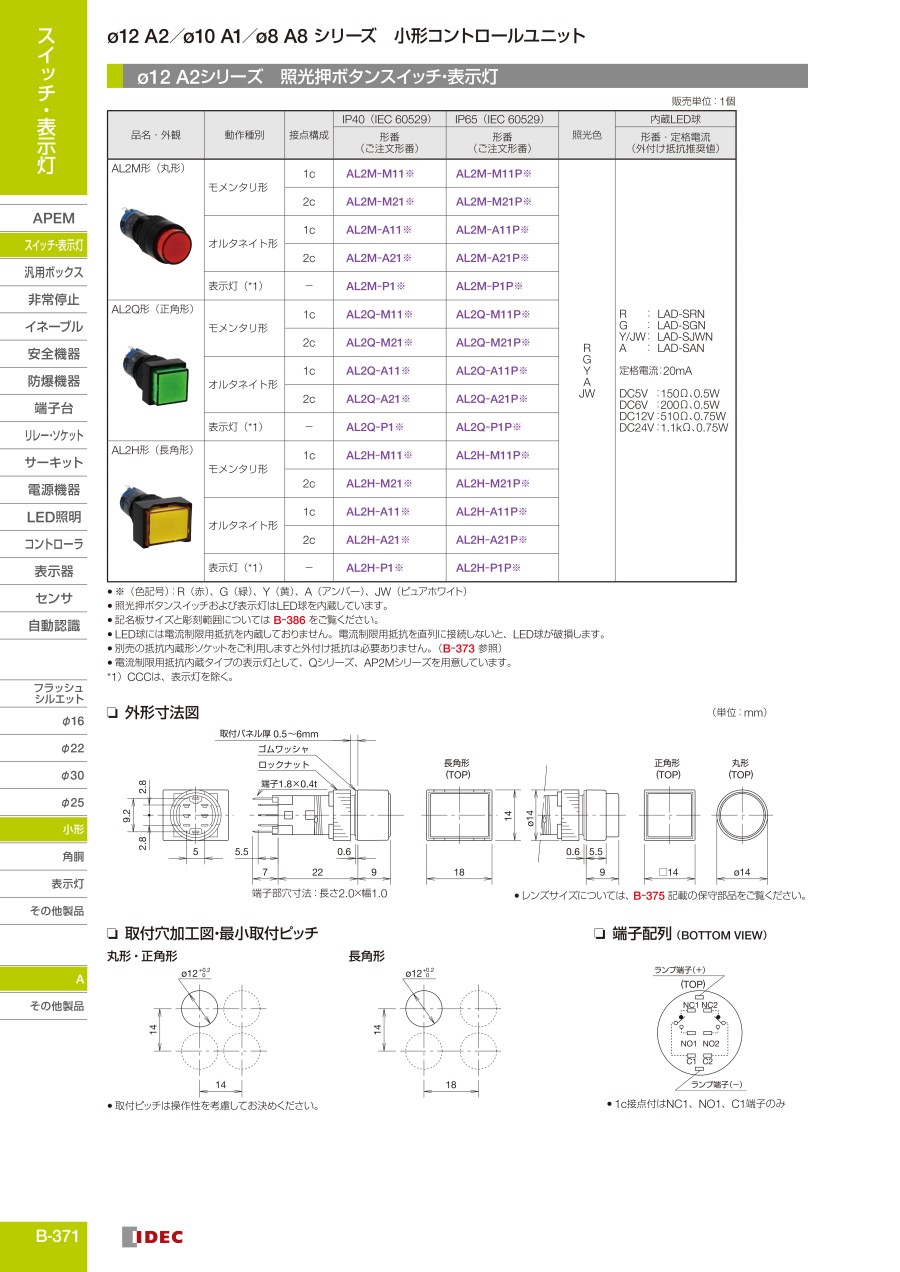

φ12 A2シリーズ 小形コントロール用表示灯

製品仕様

標準使用状態		使用周囲温度：-25～+55℃（ただし、氷結しないこと） 保存周囲温度：-30～+80℃（ただし、氷結しないこと） 使用周囲湿度：45～85%RH（ただし、結露しないこと）
接触抵抗		50mΩ以下（初期値）
絶縁抵抗		100MΩ以上（DC500Vメガにて）
耐 電 圧	スイッチ部	充電金属部と非充電金属部間：AC2000V・1分間 異極端子間：AC2000V・1分間 同極端子間：AC1000V・1分間 接点端子とランプ端子間：AC1500V・1分間
	照光部	充電部とアース間：AC2000V・1分間
耐振動		耐久：5～55Hz 片振幅0.75mm 誤動作：5～55Hz 片振幅0.75mm
耐衝撃		耐久：500m/s2 誤動作：200m/s2
寿 命	機械的	モメンタリ形：20万回以上 オルタネイト形：10万回以上
	電気的	10万回以上（開閉頻度1,200回/時） ただし、オルタネイト形は5万回以上
保護構造		IP40、IP65 （IEC 60529）

外形図

製品仕様

φ12 A2／φ10A1／φ8 A8 シリーズ小形コントロールユニットの表示灯、照光押ボタンスイッチに搭載しているLED球の仕様変更についてご案内いたします。

■実施時期
2021年5月以降順次。変更時期に応じ、新旧混在出荷の恐れがございます。予めご了承ください。

■対象商品

■対象商品

（1） 取付穴サイズ：2（φ12）／1（φ10）／8（φ8）
（2） ベゼル形状：M（丸形）／Q（正角形）／H（長角形）
（3） 動作種別：M（モメンタリ）／A（オルタネイト）
（4） 接点構成：1（1C）／2（2C）    ※2CはA2シリーズ（φ12）のみです。
（5） 保護構造：空欄（IP40）／P（IP65）    ※IP65はA2シリーズ（φ12）のみです。
（6） 色：R（赤）／G（緑）／Y（黄）／A（アンバー）

※LED球はWの代わりにYをご指定ください。

■変更内容

高輝度LED導入によるLED照光の定格、外観を次のように行います。

LED照光の定格／LED球形番

照光押ボタンスイッチ・表示灯の色指定		R（赤）	A（アンバー）	G（緑）	Y（黄）
定格電流（If）	変更前	20mA
	変更後	14～20mA
順方向電圧（Vf） 標準値	変更前	1.7V	2.2V	2.1V	2.2V
	変更後	2.0V	2.0V	2.9V	2.7V
LED球頭部色	変更前	赤色透明	アンバー色透明	黄色拡散	黄色透明
	変更後			緑色透明	乳白色拡散

変更前後いずれのLED球にも電流制限用抵抗を内蔵しておりません。定格電流に大きな変更がないため、外付の電流制限用抵抗はそのままご使用いただけます。各電圧における推奨値の抵抗は次のように変更はありません。

使用電圧と外付電流制限用抵抗（推奨値）
使用電圧	5V	6V	12V	24V
変更前／後	150Ω 0.5W	200Ω 0.5W	510Ω 0.75W	1.1Ω 0.75W

前記以外の電圧でご使用時には外付抵抗の算出は次式になります。

    外付抵抗値（R）=（使用電圧-Vf）/If

また、保護用ダイオードも内蔵していませんので（+）（-）の極性を間違えないように注意してください。

■参考

変更前後の点灯状態です。
