ＩＤＥＣ

BAシリーズターミナルブロック【1～20個入り】

BAシリーズターミナルブロック

ご注意

  • 商品画像は形状や色味を含め、実際の商品とは異なる場合がございます。
未確定：候補が15型番あります。
    数量：

    商品情報

    製品仕様

    BA111T（3極タイプ）

    BAシリーズターミナルブロック:関連画像

    BA111Tの外観

    BAシリーズターミナルブロック:関連画像

    BA111Tの外形寸法図 単位：mm

    BA211T（3極タイプ）

    BAシリーズターミナルブロック:関連画像

    BA211Tの外観

    BAシリーズターミナルブロック:関連画像

    BA211Tの外形寸法図 単位：mm

    BA311T（3極タイプ）

    BAシリーズターミナルブロック:関連画像

    BA311Tの外観

    BAシリーズターミナルブロック:関連画像

    BA311Tの外形寸法図 単位：mm

    BA411S

    BAシリーズターミナルブロック:関連画像

    BA411Sの外観

    BAシリーズターミナルブロック:関連画像

    BA411Sの外形寸法図 単位：mm

    BA611S

    BAシリーズターミナルブロック:関連画像

    BA611Sの外観

    BAシリーズターミナルブロック:関連画像

    BA611Sの外形寸法図 単位：mm

    BA711S

    BAシリーズターミナルブロック:関連画像

    BA711Sの外観

    BAシリーズターミナルブロック:関連画像

    BA711Sの外形寸法図 単位：mm

    BAF111S□□□

    BAシリーズターミナルブロック:関連画像

    BAF111Sの外観

    BAシリーズターミナルブロック:関連画像

    BAF111Sの外形寸法図 単位：mm

    • ※ 上記以外の型番および情報につきましてはカタログをご覧ください。

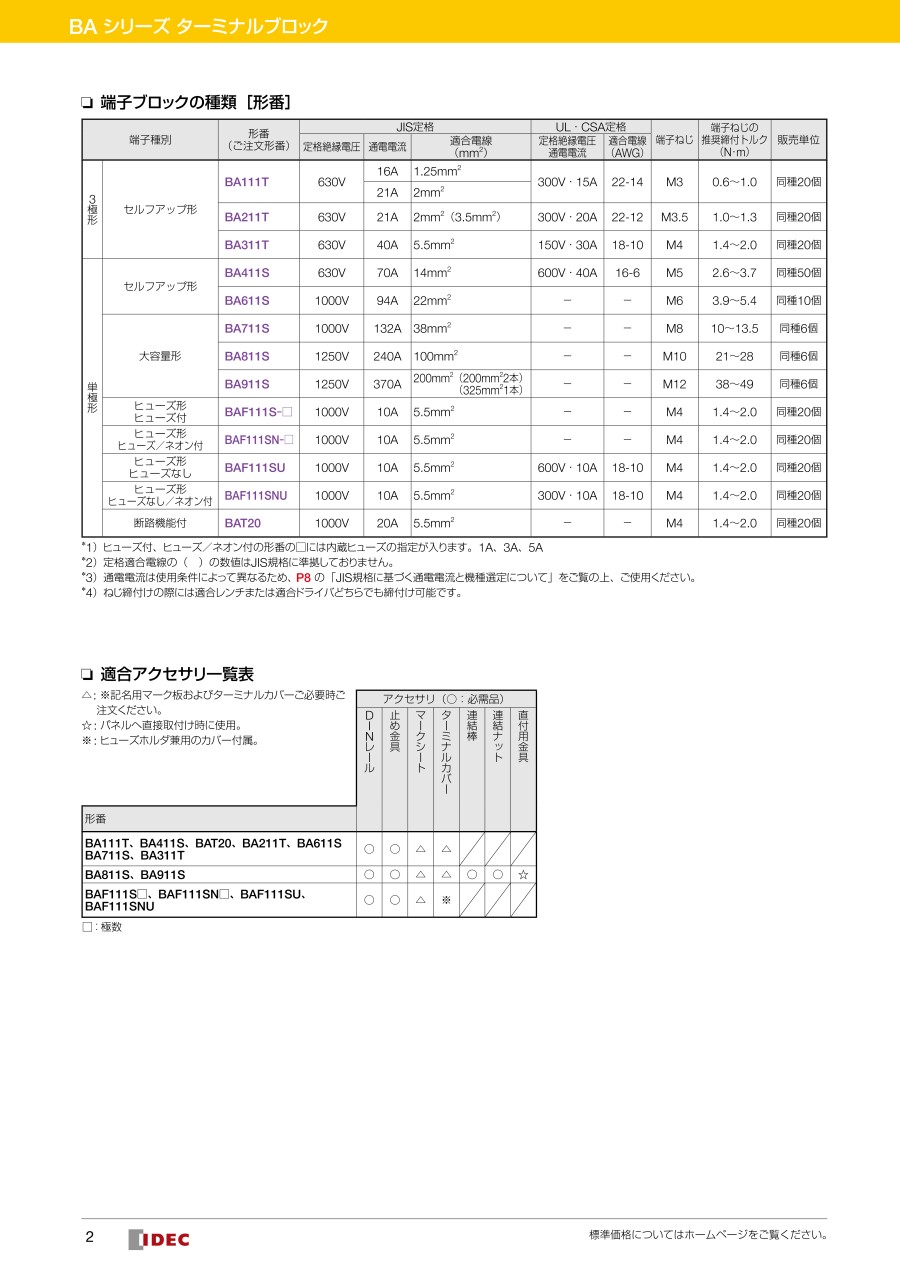

    端子ブロックの種類

    端子種別 形番 ご注文形番 JIS定格 UL・CSA定格 端子ねじ 端子ねじの推奨締付トルク
    （N・m）
    定格絶縁電圧
    通電電流    		 適合電線
    （mm2）    		 定格絶縁電圧
    通電電流    		 適合電線
    （AWG）
    3極形 セルフアップ形 BA111T BA111TPN20 630V・16A
    （630V・21A）    		 1.25mm2
    （2mm2）    		 300V・15A 22-14 M3 0.6～1.0
    BA211T - 630V・21A 2mm2
    （3.5mm2）    		 300V・20A 22-12 M3.5 1.0～1.3
    BA311T BA311TPN20 630V・40A 5.5mm2 150V・30A 18-10 M4 1.4～2.0
    単極形 セルフアップ形 BA411S - 630V・70A 14mm2 600V・40A 16-6 M5 2.6～3.7
    BA611S - 1000V・94A 22mm2 - - M6 3.9～5.4
    大容量形 - BA711SPN06 1000V・132A 38mm2 - - M8 10～13.5
    ヒューズ形
    ヒューズ付    		 BAF111S-□ - 1000V・10A 5.5mm2 - - M4 1.4～2.0
    ヒューズ形
    ヒューズ／ネオン付    		 BAF111SN-□ - 1000V・10A 5.5mm2 - - M4 1.4～2.0
    ヒューズ形
    ヒューズなし    		 BAF111SU - 1000V・10A 5.5mm2 600V・10A 18-10 M4 1.4～2.0
    ヒューズ形
    ヒューズなし／ネオン付    		 BAF111SNU - 1000V・10A 5.5mm2 600V・10A 18-10 M4 1.4～2.0

    注1）ヒューズ付き、ヒューズ／ネオン付きの形番の□︎には内蔵ヒューズの指定が入ります。1A、3A、5A。
    注2）定格適合電線の（ ）の数値はJIS規格に準拠しておりません。
    注3）通電電流は使用条件によって異なるため、P8の「JIS規格に基づく通電電流と機種選定について」をご覧の上、ご使用ください。
    注4）ねじ締め付けの際には適合レンチまたは適合ドライバどちらでも締め付け可能です。

    型番リスト

    表示件数
  • 1
    • 型番
    BA111T
    BA111TPN20
    BA211T
    BA311T
    BA311TPN20
    BA411S
    BA611S
    BA711SPN06
    BAF111S-1A
    BAF111S-3A
    BAF111S-5A
    BAF111SN-1A
    BAF111SN-3A
    BAF111SNU
    BAF111SU

    取付方式

    極数

    (極)

    ネジサイズ

    定格電流（JIS）

    (A)

    定格電流（UL）

    (A)

    仕様

    端子間ピッチ

    (mm)

    カバー(付属)

    内蔵ヒューズ

    (A)

    UL規格

    CSA規格

    		RoHS?最小発注数量
    DINレール取付
    3
    M3
    16/21
    15
    セルフアップ形
    7.9
    別売
    無
    ○
    ○
    -
    20個
    DINレール取付
    3
    M3
    16/21
    15
    セルフアップ形
    7.9
    別売
    無
    ○
    ○
    -
    1パック

    20個入り

    DINレール取付
    3
    M3.5
    21
    20
    セルフアップ形
    9.8
    別売
    無
    ○
    ○
    -
    20個
    DINレール取付
    3
    M4
    40
    30
    セルフアップ形
    11
    別売
    無
    ○
    ○
    -
    20個
    DINレール取付
    3
    M4
    40
    30
    セルフアップ形
    11
    別売
    無
    ○
    ○
    -
    1パック

    20個入り

    DINレール取付
    1
    M5
    70
    40
    セルフアップ形
    無
    別売
    無
    ○
    ○
    -
    50個
    DINレール取付
    1
    M6
    94
    -
    セルフアップ形
    無
    別売
    無
    -
    -
    -
    10個
    DINレール取付
    1
    M8
    132
    -
    大容量形
    無
    別売
    無
    -
    -
    -
    1パック

    6個入り

    DINレール取付
    1
    M4
    10
    -
    ヒューズ形（ヒューズ付）
    無
    無
    1
    -
    -
    -
    20個
    DINレール取付
    1
    M4
    10
    -
    ヒューズ形（ヒューズ付）
    無
    無
    3
    -
    -
    -
    20個
    DINレール取付
    1
    M4
    10
    -
    ヒューズ形（ヒューズ付）
    無
    無
    5
    -
    -
    -
    20個
    DINレール取付
    1
    M4
    10
    -
    ヒューズ形（ヒューズ/ネオン付）
    無
    無
    1
    -
    -
    -
    20個
    DINレール取付
    1
    M4
    10
    -
    ヒューズ形（ヒューズ/ネオン付）
    無
    無
    3
    -
    -
    -
    20個
    DINレール取付
    1
    M4
    10
    10
    ヒューズ形（ヒューズなし/ネオン付）
    無
    無
    無
    ○
    ○
    -
    20個
    DINレール取付
    1
    M4
    10
    10
    ヒューズ形（ヒューズなし）
    無
    無
    無
    ○
    ○
    -
    20個
    通常単価(税別) (税込単価)
    通常出荷日
    210円
    ( 231円 )
    3日目
    3,580円
    ( 3,938円 )
    在庫品1日目当日出荷可能
    216円
    ( 238円 )
    3日目
    295円
    ( 325円 )
    3日目
    5,520円
    ( 6,072円 )
    在庫品1日目当日出荷可能
    124円
    ( 136円 )
    3日目
    177円
    ( 195円 )
    3日目
    4,100円
    ( 4,510円 )
    在庫品1日目当日出荷可能
    360円
    ( 396円 )
    3日目
    360円
    ( 396円 )
    3日目
    360円
    ( 396円 )
    3日目
    449円
    ( 494円 )
    3日目
    478円
    ( 526円 )
    3日目
    452円
    ( 497円 )
    3日目
    334円
    ( 367円 )
    3日目
  • 1

    • 詳細情報

    基本情報

    DIN35mm幅レールにワンタッチで取り付くクイックマウント端子台。
    【特長】
    ・エンドプレート、セパレータは不要です
    ・丈夫でしかも難燃性（自己消火性）（UL94-V2）
    ・本体はPPE（黒色）です

    ご注意

    • 商品画像は形状や色味を含め、実際の商品とは異なる場合がございます。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    BAシリーズターミナルブロックのレビュー
    4.3平均満足度：4.33件のレビュー
    制御盤
    4
    満足度：4.02018/01/17
    幅が小さく、エンドプレート無しで利用できるので、非常に便利です。
    3人が参考にしています。
    制御盤
    4
    満足度：4.02017/01/30
    急きょ3.5mm用が必要になり購入しました。エンドプレートいらずで増設できるので、よいと思います。
    3人が参考にしています。
    端子の増設及びコモン端子用に
    5
    満足度：5.02022/10/27
    エンドプレート無しで使えるという利点の他に、コモン端子用に使用する時も便利です。 単純に多くのコモンを取りたいのであれば...もっと読む
