NRPシリーズプリント基板用サーキットプロテクタ【1～10個入り】

カタログ |

通常単価(税別): 279円～4,640円

税込単価: 307円～5,104円

通常出荷日：在庫品1日目～3日目一部当日出荷可能

ヒューズをうわまわる経済性。【特長】・IC端子ピッチを採用したSILタイプで、PLC基板へ直接実装可能...

商品画像は形状や色味を含め、実際の商品とは異なる場合がございます。

未確定：候補が9型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品仕様

保護方式	熱動引外し方式
内部回路	シリーズトリップ
極数	1極
定格電圧	DC32V、AC250V（50/60Hz）
定格電流	1A、2A、3.15A、5A
定格遮断電流	1A用～3.15A用：定格電流×10倍（抵抗負荷） 5A用：AC250V・40A、DC32V・40A（抵抗負荷）
最小適用負荷	AC/DC 5V 100mA（参考値）
基準周囲温度	25℃
使用周囲温度（注）	-10℃～+50℃（ただし、氷結しないこと）
使用周囲湿度	45～85%RH（ただし、結露しないこと）
保存周囲温度	-30℃～+70℃（ただし、氷結しないこと）
保存周囲湿度	45～85%RH（ただし、結露しないこと）
耐振動	100m/s²（10～55Hz）
耐衝撃	耐久：1,000m/s² 誤動作：500m/s²
耐久性	200回（定格電流の200%TRIP時）
絶縁抵抗	100MΩ以上（DC500Vメガにて）
耐電圧	同端子間（開路状態にて）、充電部とアース間 AC1500V（50/60Hz）・1分間
初期接触抵抗	（1-）（2）端子間：DC5V・1A通電時200mΩ以下（2）-（3）端子間：DC5V・100mA通電時100mΩ以下
質量	約2g

注）定格電流は基準周囲温度25℃のときの値です。使用周囲温度により定格電流は変化しますので、温度補正曲線により定格を補正のうえ、ご使用ください。

外形図

型番リスト

表示件数

型番

定格遮断容量 AC250Vの時

(kA)

定格電流

(A)

定格遮断容量 DC32Vの時

外観

最小発注数量

[その他] 0.01kA	1	0.01kA	ノンシール形	10個
[その他] 0.01kA	1	0.01kA	ノンシール形	1パック 10個入り
[その他] 0.02kA	2	0.02kA	ノンシール形	10個
[その他] 0.0315kA	3.15	0.0315kA	ノンシール形	10個
[その他] 0.0315kA	3.15	0.0315kA	ノンシール形	1パック 10個入り
[その他] 0.01kA	1	0.01kA	シール形（テープシール）	10個
[その他] 0.01kA	1	0.01kA	シール形（テープシール）	1パック 10個入り
[その他] 0.05kA	5	0.05kA	シール形（テープシール）	10個
[その他] 0.05kA	5	0.05kA	シール形（テープシール）	1パック 10個入り

通常単価(税別) (税込単価)	通常出荷日

279円 ( 307円 )	3日目
2,640円 ( 2,904円 )	在庫品1日目当日出荷可能
329円 ( 362円 )	3日目
329円 ( 362円 )	3日目
3,040円 ( 3,344円 )	在庫品1日目当日出荷可能
464円 ( 510円 )	3日目
4,640円 ( 5,104円 )	在庫品1日目当日出荷可能
449円 ( 494円 )	3日目
3,800円 ( 4,180円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

ヒューズをうわまわる経済性。
【特長】
・IC端子ピッチを採用したSILタイプで、PLC基板へ直接実装可能
・シンプルな構造で、信頼性の高い過電流保護を実現
・熱動引外し方式（バイメタル式）ですから、ヒューズのように、突入電流などによる劣化で生じる誤動作（遮断）がありません
・保護対象と同等の定格電流品を選定して使用できますので、ヒューズで困難な突入電流の大きい回路も過負荷保護可能
・寿命は200回（定格電流の200%トリップ時）。再使用可能で、ヒューズに比べて経済的で、省メンテナンスがはかれます
・ストレートタイプは実装機による基板への自動装着が可能
・ノンシール形とシール形完備。シール形ははんだづけ後の洗浄が可能
・回路の点検などに便利な手動オフ機構付

ご注意

商品画像は形状や色味を含め、実際の商品とは異なる場合がございます。

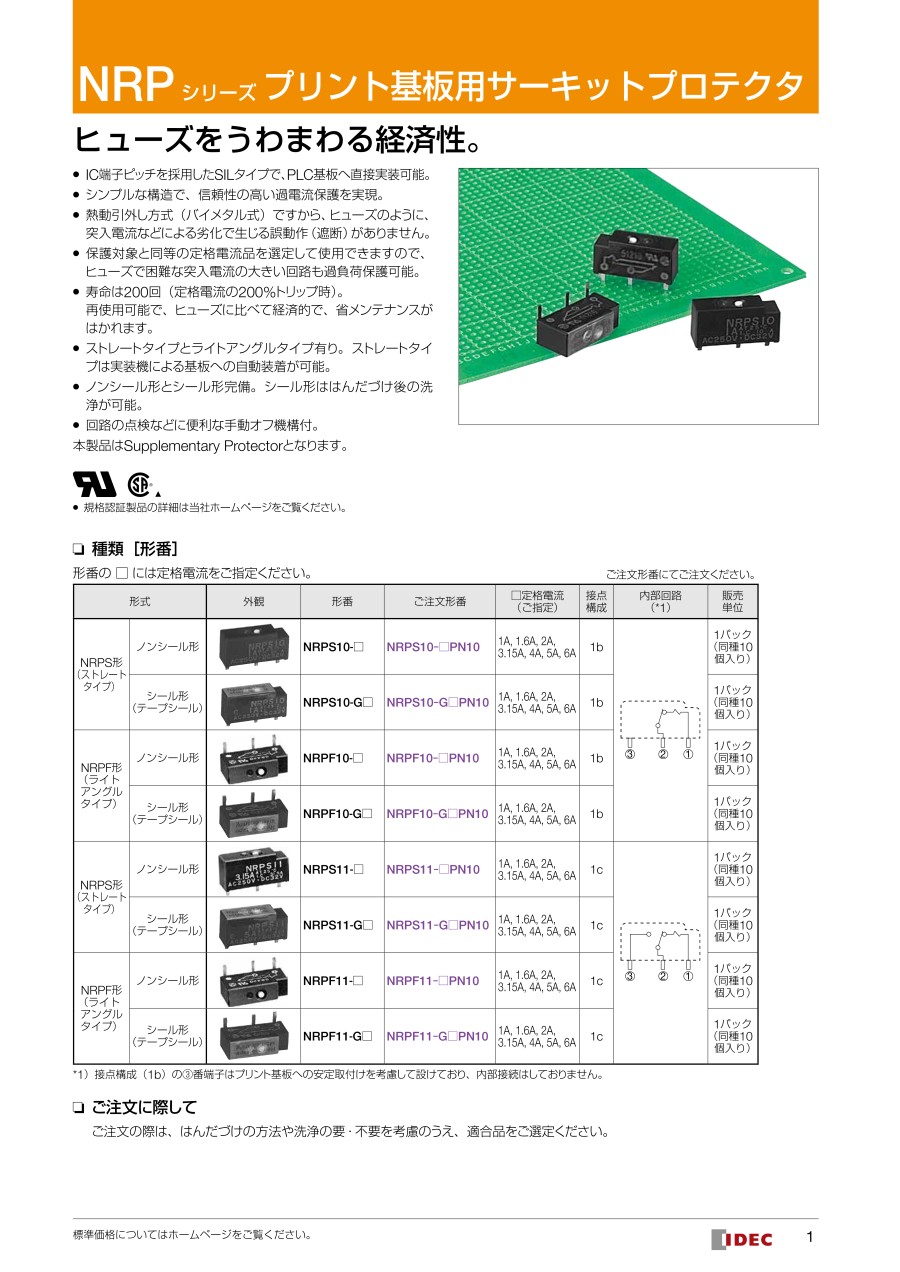

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
