ＩＤＥＣ

NRFシリーズサーキットプロテクタ

Name: NRFシリーズサーキットプロテクタ
Brand: ＩＤＥＣ
SKU: 222000459138
Rating: 4.5 (6 reviews)

カタログ |

一部SALE 2025/12/26まで
数量スライド割引
一部当日出荷可能

4.5

平均満足度4.5

この商品のレビューをみる（6件）

通常単価(税別): 1,180円～2,530円特別価格

税込単価: 1,298円～2,783円特別価格

取付もφ16穴にワンタッチ。OA機器など広範囲の用途に適合。【特長】・φ16（...

詳細情報を確認する

定格遮断容量　AC250V/DC60V以外の電圧条件
有
極数
1極
定格電圧
AC250V
極性有無
無
警報出力有無
無
寸法高さ (mm)
19.2
寸法幅 (mm)
19.2
寸法奥行き (mm)
62.8
内部回路
シリーズトリップ
主端子形状
250形タブ端子
イナーシャディレイ
無
取付方式
スナップオン
特長
定格電圧：DC32Ｖ
適用回路
AC/DC兼用
補足事項
熱動引外し方式

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
材料や部材入手難などの影響により納期が不安定になっています。
販売中の商品においても、在庫の入荷状況に応じ、今後、一時的に販売を停止する可能性があります。
注文停止中の商品は、再入荷時期の目途が立っておりません。
2024年4月30日より定格遮断電流値と過電流引き外し時間（秒）に仕様変更がございます。新旧混合出荷となる恐れがございます。予めご了承ください。
2025年4月1日より手動オフ機能「有」の商品についてUL認証が取消となります。
新旧混合出荷となる恐れがございます。予めご了承ください。

未確定：候補が101型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品仕様

保護方式	熱動引外し方式
内部回路	シリーズトリップシリーズトリップ（補助接点付）
極数	1極
定格電圧	DC32V、AC250V
定格電流	0.3A、0.5A、1A、2A、3A、5A、8A、10A、15A
最小適用負荷	AC/DC 24V 1OOmA（参考値）
定格遮断電流	300mA～5A:定格霞流×6倍 AC:定格電流×6倍 DC:定格電流×4倍
補助接点の接点定格	1a（接点出力）AC125V・DC32V、50mA 主回路オフ時（トリップ動作時を含む）オンとなる接点です
基準周囲温度	25℃
使用周囲温度	-10～+60℃（ただし、氷結しないこと）※
使用周囲湿度	45～85%RH（ただし、結露しないこと）
保存周囲温度	-30～+80℃（ただし、氷結しないこと）
保存周囲湿度	45～85%RH（ただし、結露しないこと）
引外し時間（at25℃）	・定格電流でNO TRIP ・定格電流の135%通電時、1時間以内
リセット時間	60秒以上（定格電流の135%TRIP時）（注）
耐振動	1OOm/s²（10～55Hz）
耐衝撃	耐久:1,000m/s²、誤動作:500m/s²
耐久性	・過電流耐久性 1,000回以上（定格電流の200%TRIP時）・手動オフ機構付の機械的寿命は240回以上（無通電時開閉）
絶縁抵抗	100MΩ以上（DC500Vメガにて）
耐電圧	・主回路充電部とアース間、主回路同極接点間：AC2000V・1分間・主回路と補助接点間：AC1500V・1分間
端子形状	主端子/タブ250形端子補助接点端子/1.4W×0.2tはんだづけ端子
保護構造	IP40 （IEC 60529）
質量（約）	15g

※定格電流は基準周囲温度25℃のときの値です。使用周囲温度により定格電流は変化しますので、温度補正曲線により定格を補正のうえご使用ください。
注）：リセット時間は基準周囲温度25℃のときの値です。

外形図

仕様変更のお知らせ①
2024年4月30日より定格遮断電流値仕様と過電流引き外し時間（秒）に仕様変更がございます。新旧混合出荷となる恐れがございます。予めご了承ください。

変更内容

➀定格遮断電流値仕様

変更前			変更後
8・10・15A:定格電流×10倍			AC:定格電流×6倍 DC:定格電流×4倍

※最大遮断容量（AC250V50/60Hz1000A、DC32V1000A）能力に変更はありません。

②過電流引き外し時間（秒）

8・10・15Aタイプ		（周囲温度+25℃）
定格電流に対する％	変更前	変更後
100	NOTRIP	変更なし
135	28～3600
150	10～130
200	5～50	5～180
400	1～7	変更なし
600	0.45～3
800	0.25～1.8	定格遮断電流値見直しにより削除
1000	0.15～1.2

仕様変更のお知らせ②
2025年4月1日より手動オフ機能「有」の商品についてUL認証が取消となります。
新旧混合出荷となる恐れがございます。予めご了承ください。

変更内容

UL 認証取消、UL マーク削除
接点材質変更にともなうUL 申請において、手動オフ機構の耐久試験の追加試験要求があり、構造上、本製品は試験仕様を満足できないため、手動オフ機構「有」のUL 認証を取り消し、UL 認証マークを削除いたします。

型番		変更前		変更後
NRF210※-□ NRF211※-□

型番リスト

表示件数

型番

定格遮断容量 AC250Vの時

(kA)

定格電流

(A)

動作特性

代表規格

定格遮断容量 DC32Vの時

補助接点構成

手動オフ機構

ロッカー/カバー色

RoHS?

最小発注数量

[その他] 0.0018kA	0.3	[低速] 0.3～5Aタイプ	UL / CCC / CSA	0.0018kA	無	無	カバー色：黒	-	1個
[その他] 0.003kA	0.5	[低速] 0.3～5Aタイプ	UL / CCC / CSA	0.003kA	無	無	カバー色：黒	-	1個
[その他] 0.006kA	1	[低速] 0.3～5Aタイプ	UL / CSA	0.006kA	無	無	カバー色：黒	10	1個
[その他] 0.012kA	2	[低速] 0.3～5Aタイプ	UL / CSA	0.012kA	無	無	カバー色：黒	10	1個
[その他] 0.018kA	3	[低速] 0.3～5Aタイプ	UL / CSA	0.018kA	無	無	カバー色：黒	10	1個
[その他] 0.03kA	5	[低速] 0.3～5Aタイプ	UL / CSA	0.03kA	無	無	カバー色：黒	10	1個
[その他] 0.048kA	8	[低速] 8～15Aタイプ	UL / CSA	0.032kA	無	無	カバー色：黒	10	1個
[その他] 0.048kA	8	[低速] 8～15Aタイプ	UL / TUV / CSA	0.032kA	無	無	カバー色：黒	-	1個
[その他] 0.06kA	10	[低速] 8～15Aタイプ	UL / CSA	0.04kA	無	無	カバー色：黒	10	1個
[その他] 0.06kA	10	[低速] 8～15Aタイプ	UL / TUV / CSA	0.04kA	無	無	カバー色：黒	-	1個
[その他] 0.09kA	15	[低速] 8～15Aタイプ	UL / CSA	0.06kA	無	無	カバー色：黒	-	1個
[その他] 0.09kA	15	[低速] 8～15Aタイプ	UL / TUV / CSA	0.06kA	無	無	カバー色：黒	-	1個
[その他] 0.012kA	2	[低速] 0.3～5Aタイプ	UL / CSA	0.012kA	無	無	カバー色：緑	-	1個
[その他] 0.018kA	3	[低速] 0.3～5Aタイプ	UL / CSA	0.018kA	無	無	カバー色：緑	-	1個
[その他] 0.03kA	5	[低速] 0.3～5Aタイプ	UL / CSA	0.03kA	無	無	カバー色：緑	-	1個
[その他] 0.09kA	15	[低速] 8～15Aタイプ	UL / CSA	0.06kA	無	無	カバー色：緑	-	1個
[その他] 0.003kA	0.5	[低速] 0.3～5Aタイプ	UL / CCC / CSA	0.003kA	無	無	カバー色：赤	-	1個
[その他] 0.006kA	1	[低速] 0.3～5Aタイプ	UL / CSA	0.006kA	無	無	カバー色：赤	-	1個
[その他] 0.012kA	2	[低速] 0.3～5Aタイプ	UL / CSA	0.012kA	無	無	カバー色：赤	-	1個
[その他] 0.018kA	3	[低速] 0.3～5Aタイプ	UL / CSA	0.018kA	無	無	カバー色：赤	-	1個
[その他] 0.03kA	5	[低速] 0.3～5Aタイプ	UL / CSA	0.03kA	無	無	カバー色：赤	-	1個
[その他] 0.048kA	8	[低速] 8～15Aタイプ	UL / CSA	0.032kA	無	無	カバー色：赤	-	1個
[その他] 0.06kA	10	[低速] 8～15Aタイプ	UL / CSA	0.04kA	無	無	カバー色：赤	-	1個
[その他] 0.09kA	15	[低速] 8～15Aタイプ	UL / CSA	0.06kA	無	無	カバー色：赤	-	1個
[その他] 0.0018kA	0.3	[低速] 0.3～5Aタイプ	UL / CCC / CSA	0.0018kA	無	無	カバー色：青	-	1個
[その他] 0.012kA	2	[低速] 0.3～5Aタイプ	UL / CSA	0.012kA	無	無	カバー色：青	-	1個
[その他] 0.018kA	3	[低速] 0.3～5Aタイプ	UL / CSA	0.018kA	無	無	カバー色：青	-	1個
[その他] 0.09kA	15	[低速] 8～15Aタイプ	UL / CSA	0.06kA	無	無	カバー色：青	-	1個
[その他] 0.012kA	2	[低速] 0.3～5Aタイプ	UL / CSA	0.012kA	無	無	カバー色：白	-	1個
[その他] 0.03kA	5	[低速] 0.3～5Aタイプ	UL / CSA	0.03kA	無	無	カバー色：白	-	1個
[その他] 0.09kA	15	[低速] 8～15Aタイプ	UL / CSA	0.06kA	無	無	カバー色：白	-	1個
[その他] 0.003kA	0.5	[低速] 0.3～5Aタイプ	UL / CCC / CSA	0.003kA	無	無	カバー色：黄	-	1個
[その他] 0.006kA	1	[低速] 0.3～5Aタイプ	UL / CSA	0.006kA	無	無	カバー色：黄	-	1個
[その他] 0.018kA	3	[低速] 0.3～5Aタイプ	UL / CSA	0.018kA	無	無	カバー色：黄	-	1個
[その他] 0.03kA	5	[低速] 0.3～5Aタイプ	UL / CSA	0.03kA	無	無	カバー色：黄	-	1個
[その他] 0.06kA	10	[低速] 8～15Aタイプ	UL / CSA	0.04kA	無	無	カバー色：黄	-	1個
[その他] 0.09kA	15	[低速] 8～15Aタイプ	UL / CSA	0.06kA	無	無	カバー色：黄	-	1個
[その他] 0.0018kA	0.3	[低速] 0.3～5Aタイプ	UL / CCC / CSA	0.0018kA	1a	無	カバー色：黒	-	1個
[その他] 0.003kA	0.5	[低速] 0.3～5Aタイプ	UL / CCC / CSA	0.003kA	1a	無	カバー色：黒	-	1個
[その他] 0.006kA	1	[低速] 0.3～5Aタイプ	UL / CCC / CSA	0.006kA	1a	無	カバー色：黒	-	1個
[その他] 0.012kA	2	[低速] 0.3～5Aタイプ	UL / CCC / CSA	0.012kA	1a	無	カバー色：黒	-	1個
[その他] 0.018kA	3	[低速] 0.3～5Aタイプ	UL / CCC / CSA	0.018kA	1a	無	カバー色：黒	-	1個
[その他] 0.03kA	5	[低速] 0.3～5Aタイプ	UL / CCC / CSA	0.03kA	1a	無	カバー色：黒	-	1個
[その他] 0.08kA	8	[低速] 8～15Aタイプ	UL / CCC / CSA	0.08kA	1a	無	カバー色：黒	-	1個
[その他] 0.1kA	10	[低速] 8～15Aタイプ	UL / CCC / CSA	0.1kA	1a	無	カバー色：黒	-	1個
[その他] 0.15kA	15	[低速] 8～15Aタイプ	UL / CCC / CSA	0.15kA	1a	無	カバー色：黒	-	1個
[その他] 0.03kA	5	[低速] 0.3～5Aタイプ	UL / CCC / CSA	0.03kA	1a	無	カバー色：緑	-	1個
[その他] 0.15kA	15	[低速] 8～15Aタイプ	UL / CCC / CSA	0.15kA	1a	無	カバー色：赤	-	1個
[その他] 0.006kA	1	[低速] 0.3～5Aタイプ	UL / CCC / CSA	0.006kA	1a	無	カバー色：白	-	1個
[その他] 0.0018kA	0.3	[低速] 0.3～5Aタイプ	CCC	0.0018kA	無	有	カバー色：黒	-	1個
[その他] 0.003kA	0.5	[低速] 0.3～5Aタイプ	CCC	0.003kA	無	有	カバー色：黒	-	1個
[その他] 0.006kA	1	[低速] 0.3～5Aタイプ	CCC	0.006kA	無	有	カバー色：黒	-	1個
[その他] 0.012kA	2	[低速] 0.3～5Aタイプ	CCC	0.012kA	無	有	カバー色：黒	-	1個
[その他] 0.018kA	3	[低速] 0.3～5Aタイプ	CCC	0.018kA	無	有	カバー色：黒	-	1個
[その他] 0.03kA	5	[低速] 0.3～5Aタイプ	CCC	0.03kA	無	有	カバー色：黒	-	1個
[その他] 0.08kA	8	[低速] 8～15Aタイプ	CCC	0.08kA	無	有	カバー色：黒	-	1個
[その他] 0.1kA	10	[低速] 8～15Aタイプ	CCC	0.1kA	無	有	カバー色：黒	-	1個
[その他] 0.15kA	15	[低速] 8～15Aタイプ	CCC	0.15kA	無	有	カバー色：黒	-	1個
[その他] 0.012kA	2	[低速] 0.3～5Aタイプ	CCC	0.012kA	無	有	カバー色：緑	-	1個
[その他] 0.08kA	8	[低速] 8～15Aタイプ	CCC	0.08kA	無	有	カバー色：緑	-	1個

通常単価(税別) (税込単価)	通常出荷日

1,500円 ( 1,650円 )	在庫品1日目当日出荷可能
1,500円 ( 1,650円 )	在庫品1日目当日出荷可能
1,430円 ( 1,573円 )	在庫品1日目当日出荷可能
1,430円 ( 1,573円 )	在庫品1日目当日出荷可能
1,430円 ( 1,573円 )	在庫品1日目当日出荷可能
1,430円 ( 1,573円 )	在庫品1日目当日出荷可能
1,430円 ( 1,573円 )	在庫品1日目当日出荷可能
1,450円 ( 1,595円 )	9日目
1,430円 ( 1,573円 )	在庫品1日目当日出荷可能
1,640円 ( 1,804円 )	在庫品1日目当日出荷可能
1,430円1,001円 ( 1,101円 )	在庫品1日目当日出荷可能
1,640円984円 ( 1,082円 )	在庫品1日目当日出荷可能
1,430円 ( 1,573円 )	9日目
1,430円 ( 1,573円 )	9日目
1,640円 ( 1,804円 )	在庫品1日目当日出荷可能
1,640円 ( 1,804円 )	在庫品1日目当日出荷可能
1,500円 ( 1,650円 )	9日目
1,430円 ( 1,573円 )	9日目
1,430円 ( 1,573円 )	9日目
1,230円 ( 1,353円 )	在庫品1日目当日出荷可能
1,640円 ( 1,804円 )	在庫品1日目当日出荷可能
1,640円 ( 1,804円 )	在庫品1日目当日出荷可能
1,640円 ( 1,804円 )	在庫品1日目当日出荷可能
1,640円 ( 1,804円 )	在庫品1日目当日出荷可能
1,500円 ( 1,650円 )	19日目
1,640円 ( 1,804円 )	在庫品1日目当日出荷可能
1,430円 ( 1,573円 )	9日目
1,180円 ( 1,298円 )	19日目
1,430円 ( 1,573円 )	9日目
1,430円 ( 1,573円 )	9日目
1,430円 ( 1,573円 )	19日目
1,500円 ( 1,650円 )	19日目
1,430円 ( 1,573円 )	19日目
1,430円 ( 1,573円 )	9日目
1,430円 ( 1,573円 )	19日目
1,450円 ( 1,595円 )	19日目
1,180円 ( 1,298円 )	19日目
2,280円 ( 2,508円 )	在庫品1日目当日出荷可能
1,910円 ( 2,101円 )	2日目
1,910円 ( 2,101円 )	2日目
1,910円 ( 2,101円 )	2日目
1,910円 ( 2,101円 )	2日目
1,910円 ( 2,101円 )	2日目
1,910円 ( 2,101円 )	2日目
1,910円 ( 2,101円 )	2日目
1,910円 ( 2,101円 )	2日目
1,910円 ( 2,101円 )	在庫品1日目当日出荷可能
1,910円 ( 2,101円 )	9日目
1,910円 ( 2,101円 )	9日目
1,660円 ( 1,826円 )	2日目
1,660円 ( 1,826円 )	2日目
1,610円 ( 1,771円 )	在庫品1日目当日出荷可能
1,610円 ( 1,771円 )	在庫品1日目当日出荷可能
1,900円 ( 2,090円 )	在庫品1日目当日出荷可能
1,610円 ( 1,771円 )	在庫品1日目当日出荷可能
1,900円 ( 2,090円 )	在庫品1日目当日出荷可能
1,610円 ( 1,771円 )	在庫品1日目当日出荷可能
1,610円 ( 1,771円 )	在庫品1日目当日出荷可能
1,610円 ( 1,771円 )	9日目
1,900円 ( 2,090円 )	在庫品1日目当日出荷可能

基本情報

基本情報

取付もφ16穴にワンタッチ。
OA機器など広範囲の用途に適合。
【特長】
・φ16（ヒューズホルダ）サイズの小形。
・1000回以上の再使用可能。
・スナップオン取付け方式。
・一目でわかるトリップ表示。
・豊富な定格電流。
・警報回路や制御回路も容易に構成できる補助接点付完備。
・配線ははんだづけ、リセプタクルいずれも可能。
・優れたデザイン、豊富なカバー色。
・35mm幅DINレールへの取付けも可能（専用のホルダ使用時）。
・サイクリングトリップフリー構造

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
材料や部材入手難などの影響により納期が不安定になっています。
販売中の商品においても、在庫の入荷状況に応じ、今後、一時的に販売を停止する可能性があります。
注文停止中の商品は、再入荷時期の目途が立っておりません。
2024年4月30日より定格遮断電流値と過電流引き外し時間（秒）に仕様変更がございます。新旧混合出荷となる恐れがございます。予めご了承ください。
2025年4月1日より手動オフ機能「有」の商品についてUL認証が取消となります。
新旧混合出荷となる恐れがございます。予めご了承ください。

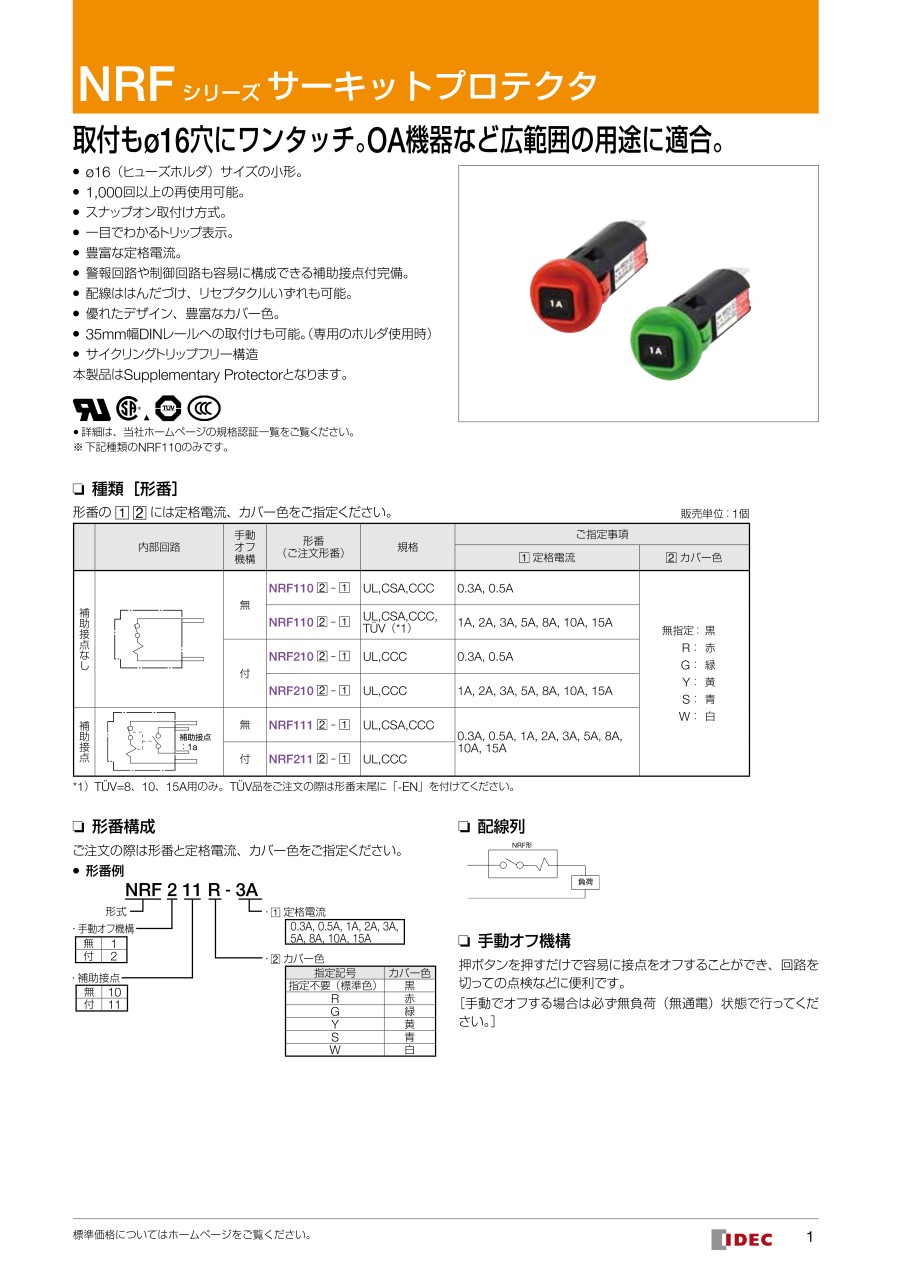

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
