ＩＤＥＣ

NRBM形 サーキットプロテクタ

NRBM形 サーキットプロテクタ
通常単価(税別)
3,700円～8,740円
税込単価
4,070円～9,614円
通常出荷日：在庫品1日目～2日目一部当日出荷可能

コンピュータ電源回路や溶接機など、大電流回路の保護に使用可能。【特長】・NRBM形は小形ながら、IDE...

詳細を確認
  • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
    セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
  • RoHS10物質対応状況、及び、CE対応状況は、順次確認を行っております。最新の対応状況は、各商品ページの基本情報・型番リストからご確認ください。
  • 材料や部材入手難などの影響により納期が不安定になっています。
    販売中の商品においても、在庫の入荷状況に応じ、今後、一時的に販売を停止する可能性があります。
    注文停止中の商品は、再入荷時期の目途が立っておりません。
  • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
詳細を確認
未確定：候補が7型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

商品情報

製品仕様

形式NRBM
操作方法レバー式
保護方式電磁引外し方式
内部回路シリーズトリップ（電流引外し形）
シリーズトリップ・補助接点付
シリーズトリップ・警報接点付
極数1極、2極、3極
定格電圧AC250V 50/60Hz、DC65V
最小適用負荷AC/DC 24V、100mA（参考値）
定格電流電流引外し形：1A、2A、3A、5A、7.5A、10A、15A、20A、25A、30A、40A、50A
定格遮断電流AC250V 50/60Hz、DC65V、1,000A
付属装置1cマイクロスイッチ
AC250V・5A、DC50V・1A（抵抗負荷）
基準周囲温度+25℃
使用周囲温度-40～+85℃（ただし、氷結しないこと）
使用周囲湿度45～85%RH（ただし、結露しないこと）
保存周囲温度-40～+90℃（ただし、氷結しないこと）
保存周囲湿度45～85%RH（ただし、結露しないこと）
絶縁抵抗100MΩ以上（500Vメガにて）
耐電圧充電部とアース間、異極端子間、同極端子間（開路にて）、主回路と補助接点間AC2000V・1分間
耐振動1OOm/s2（10～55Hz）
耐衝撃1,000m/s2
耐久性10,000回以上（6回/分）
端子形状主端子：M5スタッドねじ
質量（約）1極形：100g、2極形：200g、3極形：300g

注）補助接点・警報接点：タブ80形端子

  • 温度、湿度、塵埃、腐食性ガス、振動、衝撃等の異常な周囲環境及び、突入電流が発生する回路でのご使用はお避けください。不要動作および故障の恐れがあります。

外形図

NRBM形サーキットプロテクタ 外形図

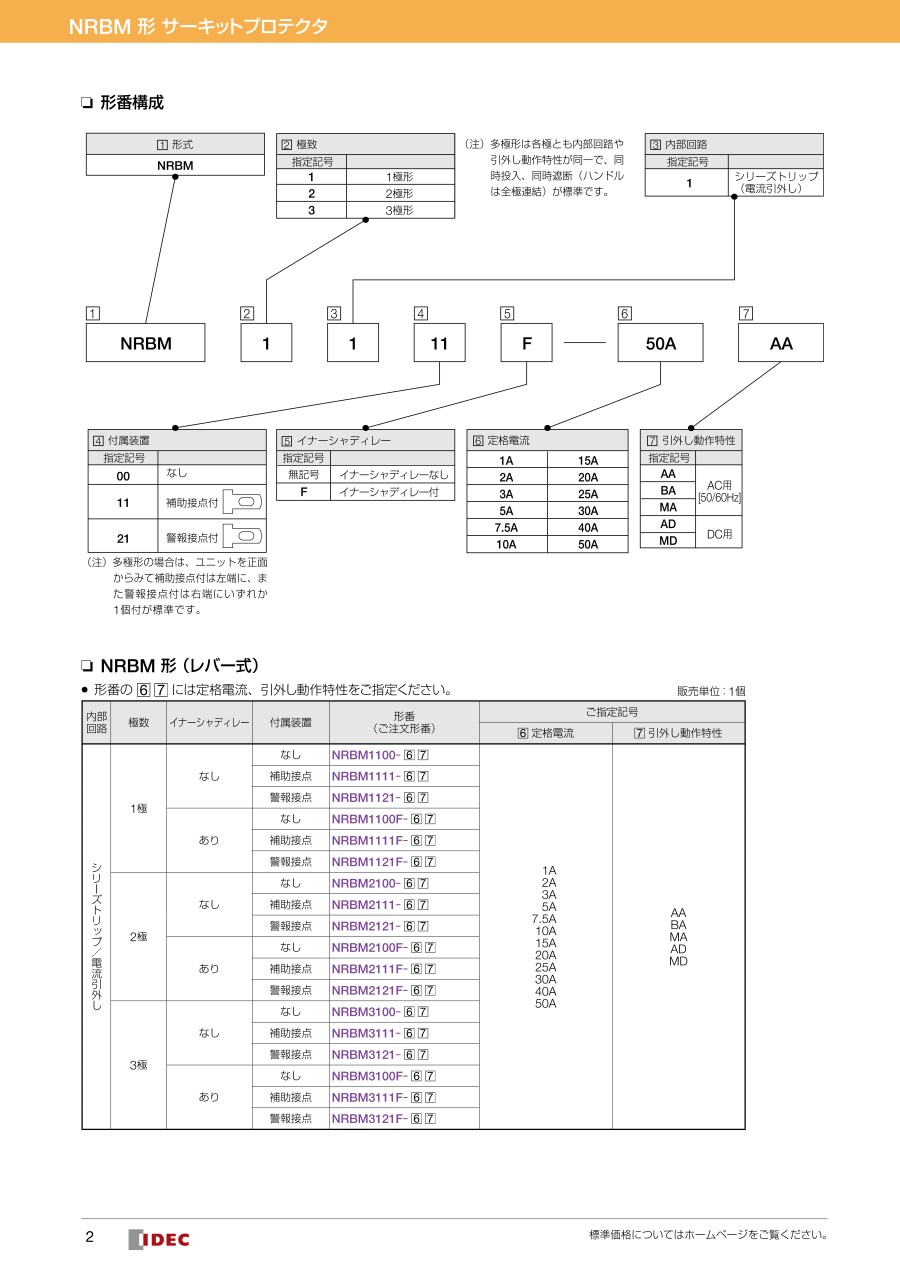

型番リスト

表示件数
  • 1
    • 型番
    NRBM1100-50AAD
    NRBM2100-10AAA
    NRBM2100-20AAA
    NRBM2100-30AAA
    NRBM2100F-5AAA
    NRBM2100F-15AAA
    NRBM2100F-30AAA

    定格遮断容量 AC250Vの時

    (kA)

    定格遮断容量　AC250V/DC60V以外の電圧条件

    極数

    定格電圧

    定格電流

    (A)

    動作特性

    代表規格

    寸法 幅

    (mm)

    定格遮断容量 DC65Vの時

    イナーシャディレイ

    補助接点構成

    適用回路

    		RoHS?最小発注数量
    -
    有
    1極
    DC65V
    50
    [中速] AD特性
    PSE / UL / CUL / CCC / CSA
    19.1
    1kA
    無
    無
    DC用
    -
    1個
    1kA
    -
    2極
    AC250V
    10
    [中速] AA特性
    PSE / CE / UL / CUL / CCC / CSA
    38.2
    -
    無
    無
    AC用
    10
    1個
    1kA
    -
    2極
    AC250V
    20
    [中速] AA特性
    PSE / UL / CUL / CCC / CSA
    38.2
    -
    無
    無
    AC用
    10
    1個
    1kA
    -
    2極
    AC250V
    30
    [中速] AA特性
    PSE / UL / CUL / CCC / CSA
    38.2
    -
    無
    無
    AC用
    -
    1個
    1kA
    -
    2極
    AC250V
    5
    [中速] AA特性
    PSE / UL / CUL / CCC / CSA
    38.2
    -
    有
    無
    AC用
    -
    1個
    1kA
    -
    2極
    AC250V
    15
    [中速] AA特性
    PSE / CE / UL / CUL / CCC / CSA
    38.2
    -
    有
    無
    AC用
    10
    1個
    1kA
    -
    2極
    AC250V
    30
    [中速] AA特性
    PSE / CE / UL / CUL / CCC / CSA
    38.2
    -
    有
    無
    AC用
    10
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    3,700円
    ( 4,070円 )
    在庫品1日目当日出荷可能
    7,979円
    ( 8,777円 )
    2日目
    7,270円
    ( 7,997円 )
    在庫品1日目当日出荷可能
    7,270円
    ( 7,997円 )
    在庫品1日目当日出荷可能
    8,740円
    ( 9,614円 )
    在庫品1日目当日出荷可能
    8,577円
    ( 9,435円 )
    2日目
    8,740円
    ( 9,614円 )
    在庫品1日目当日出荷可能
  • 1

    • 詳細情報

    基本情報

    コンピュータ電源回路や溶接機など、大電流回路の保護に使用可能。
    【特長】
    ・NRBM形は小形ながら、IDECサーキットプロテクタの中で最も大きい定格電流を有したシリーズです
    ・周囲温度の影響を受けない電磁引外し方式採用
    ・トリップフリー構造
    ・衝撃や振動に強い耐振設計
