NRAシリーズサーキットプロテクタ
- 通常単価(税別)
- 1,870円～6,330円
- 税込単価
- 2,057円～6,963円
通常出荷日：在庫品1日目～2日目一部当日出荷可能
サーキットプロテクタのベストセラー。コンピュータからOA機器FA関連機器まで用途に合わせて機種選択可能...
詳細を確認- RoHS10物質対応状況、及び、CE対応状況は、順次確認を行っております。最新の対応状況は、各商品ページの基本情報・型番リストからご確認ください。
- 材料や部材入手難などの影響により納期が不安定になっています。
販売中の商品においても、在庫の入荷状況に応じ、今後、一時的に販売を停止する可能性があります。
注文停止中の商品は、再入荷時期の目途が立っておりません。
未確定：候補が11型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
製品仕様
| 形式 | NRAS形 | NRAN形 | NRAR形 |
|---|---|---|---|
| 操作方法 | レバー式 | レバー式 | ロッカー式 （表示灯付・表示灯無） |
| 保護方式 | 流体電磁引外し方式 | ||
内部回路 | シリーズトリップ（電流引外し形） リレートリップ（電圧引外し形） シリーズトリップ（電流引外し形）補助接点付 シリーズトリップ（電流引外し形）警報接点付 | ||
| 極数 | 1、2、3極 | 1極 | |
| 定格電圧 | AC250V、50/60Hz、DC65V | ||
| 最小適用負荷 | AC/DC24V、100mA（参考値） | ||
| 定格電流 | 電流引外し形：0.3A、0.5A、0.75A、1A、2A、3A、5A、7.5A、10A、15A、20A、25A、30A | ||
| 電圧引外し コイル霜圧 | 定格電圧：DC24V（定格電圧の90%以上で動作、at25℃） 電圧印加時間 1秒以内、動作時間 0.05秒以内（定格電圧印加時） | ||
| 定格遮断電流 | AC250V 50/60Hz・1,000A、DC65V・1,000A | ||
| 補助接点・警報接点の接点定格 | 1cマイクロスイッチ、AC250V 5A（抵抗負荷）、DC50V 1A（抵抗負荷） | ||
| 基準周囲温度 | +25℃ | ||
| 使用周囲温度 | -40～+85℃（ただし、氷結しないこと） | ||
| 使用周囲湿度 | 45～85%RH（ただし、結露しないこと） | ||
| 保存周囲温度 | -40～+90℃（ただし、氷結しないこと） | ||
| 保存周囲湿度 | 45～85%RH（ただし、結露しないこと） | ||
| 絶縁抵抗 | 100MΩ以上（DC500メガにて） | ||
| 耐電圧 | 充電部とアース間、異極端子間、同極端子間（開路にて）、主回路と補助接点間 AC2000V・1分問 | ||
| 耐振動 | 100m/s2（10～100Hz） | ||
| 耐衝撃 | 1,000m/s2 | ||
| 開閉寿命 | 10,000回以上（6回/分） | ||
| 端子形状 | 主端子：リセプタクル250適合、M4ねじ端子 補助接点/警報接点：タブ110形端子 | ||
| 質量（約） | 1極形：60g、2極形：125g、3極形：190g（NRAS・シリーズトリップ形の場合） | ||
- 温度、湿度、塵埃、腐食性ガス、振動、衝撃等の異常な周囲環境及び、突入電流が発生する回路でのご使用はお避けください。不要動作および故障の恐れがあります。
外形図
NRAS形（レバー式・フラッシュプレート付）
NRAS形（レバー式）
1極形
2極形
3極形
NRAR形（ロッカー式）
NRAR1100形（表示灯付）
NRAR1111形（補助接点・表示灯付）
（ねじ端子タイプ）
型番リスト
表示件数
| 型番 |
|---|
| 注文停止中 |
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
5,640円 ( 6,204円 ) | 在庫品1日目当日出荷可能 |
4,730円 ( 5,203円 ) | 在庫品1日目当日出荷可能 |
4,730円 ( 5,203円 ) | 在庫品1日目当日出荷可能 |
5,640円 ( 6,204円 ) | 在庫品1日目当日出荷可能 |
4,940円 ( 5,434円 ) | 在庫品1日目当日出荷可能 |
6,330円 ( 6,963円 ) | 在庫品1日目当日出荷可能 |
4,950円 ( 5,445円 ) | 2日目 |
4,010円 ( 4,411円 ) | 在庫品1日目当日出荷可能 |
1,870円 ( 2,057円 ) | 2日目 |
2,090円 ( 2,299円 ) | 2日目 |
4,410円 ( 4,851円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報

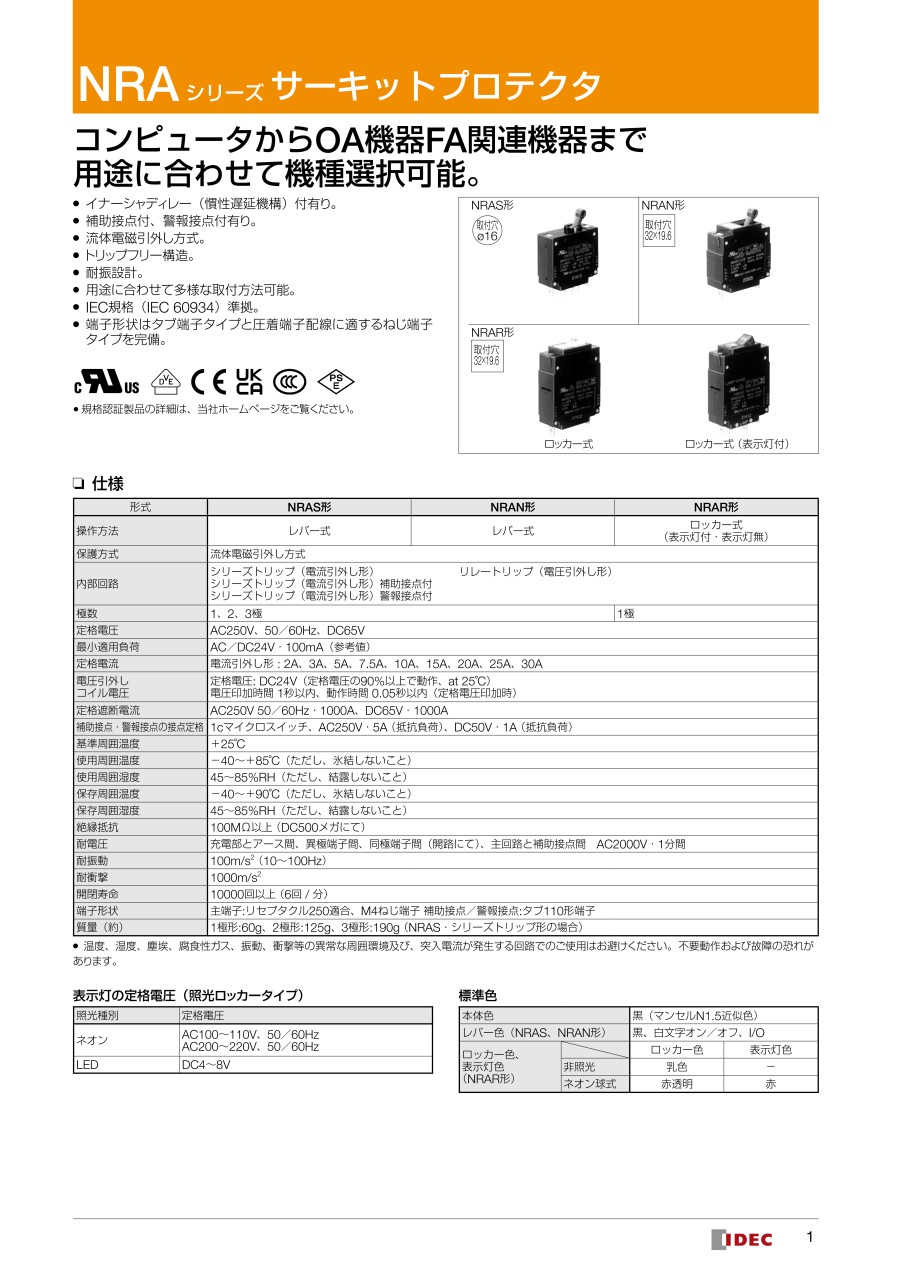

サーキットプロテクタのベストセラー。
コンピュータからOA機器FA関連機器まで用途に合わせて機種選択可能。
【特長】
・イナーシャディレー（慣性遅延機構）付有り。
・補助接点付、警報接点付有り。
・流体電磁引外し方式。
・トリップフリー構造。
・耐振設計。
・用途に合わせて多様な取付方法可能。
・IEC規格（IEC 60934）準拠。
・端子形状はタブ端子タイプと圧着端子配線に適するねじ端子タイプを完備。
ご注意
- RoHS10物質対応状況、及び、CE対応状況は、順次確認を行っております。最新の対応状況は、各商品ページの基本情報・型番リストからご確認ください。
- 材料や部材入手難などの影響により納期が不安定になっています。
販売中の商品においても、在庫の入荷状況に応じ、今後、一時的に販売を停止する可能性があります。
注文停止中の商品は、再入荷時期の目途が立っておりません。
