ＩＤＥＣ

NH1シリーズ サーキットプロテクタ

NH1シリーズ サーキットプロテクタ
通常単価(税別)
5,781円～9,920円特別価格
税込単価
6,359円～10,912円特別価格
一部SALE 2026.03.31まで
通常出荷日：在庫品1日目～2日目一部当日出荷可能

小形・高性能シリーズ。OA機器、民生機器、FA関連機器など、広範な用途に使用可能。【特長】・小形・軽量...

詳細を確認
  • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
    セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
  • 材料や部材入手難などの影響により納期が不安定になっています。
    販売中の商品においても、在庫の入荷状況に応じ、今後、一時的に販売を停止する可能性があります。
    注文停止中の商品は、再入荷時期の目途が立っておりません。
  • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
詳細を確認
未確定：候補が4型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

型番リスト

表示件数
  • 1
    • 型番
    NH1V-2100-3AA
    NH1V-2100-15AA
    NH1V-3100F-1MA
    NH1Y-2100F-10AA

    極数

    定格電圧

    定格電流

    (A)

    動作特性

    警報出力有無

    代表規格

    寸法 高さ

    (mm)

    寸法 幅

    (mm)

    寸法 奥行き

    (mm)

    外観

    内部回路

    主端子形状

    イナーシャディレイ

    取付方式

    補助接点構成

    適用回路

    表示灯の定格電圧

    ロッカー表示

    ロッカー/カバー色

    補足事項

    		RoHS?最小発注数量
    2極
    AC250V
    3
    [中速] AA特性
    無
    PSE / CE / UL / CUL / CCC / CSA
    68.7
    32
    67
    レバー式
    シリーズトリップ（電流引外し）
    M4ネジ端子
    無
    ネジ/DINレール
    無
    AC用
    表示灯無
    -
    -
    レバー色：黒
    10
    1個
    2極
    AC250V
    15
    [中速] AA特性
    無
    PSE / CE / UL / CUL / CCC / CSA
    68.7
    32
    67
    レバー式
    シリーズトリップ（電流引外し）
    M4ネジ端子
    無
    ネジ/DINレール
    無
    AC用
    表示灯無
    -
    -
    レバー色：黒
    10
    1個
    3極
    AC250V
    1
    [低速] MA特性
    無
    PSE / CE / UL / CUL / CCC / CSA
    68.7
    48
    67
    レバー式
    シリーズトリップ（電流引外し）
    M4ネジ端子
    有
    ネジ/DINレール
    無
    AC用
    表示灯無
    -
    -
    レバー色：黒
    -
    1個
    2極
    AC250V
    10
    [中速] AA特性
    無
    PSE / CE / UL / CUL / CCC / CSA
    55
    38
    68
    ロッカー式
    シリーズトリップ（電流引外し）
    タブ250形端子
    有
    スナップイン
    無
    AC用
    表示灯無
    無指定
    ロッカー色：黒
    ロッカー表示についての詳細はカタログをご参照下さい。
    10
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    5,781円
    ( 6,359円 )
    2日目
    5,781円
    ( 6,359円 )
    2日目
    9,920円1,984円
    ( 2,182円 )
    在庫品1日目当日出荷可能
    6,280円
    ( 6,908円 )
    2日目
  • 1

    • 詳細情報

    基本情報

    小形・高性能シリーズ。
    OA機器、民生機器、FA関連機器など、広範な用途に使用可能。
    【特長】
    ・小形・軽量・しかも高性能
    ・ロッカー式はパネル面への取付けはワンタッチ
    ・直付・35mm幅DINレール取付けタイプ（NH1V形）も完備
    ・デュアルコイル形も完備
    ・流体電磁引外し方式
    ・安全なトリップフリー構造
    ・アンプ社ポジティブロックコネクタに対応したタブ端子タイプと圧着端子配線に適するねじ端子タイプを完備

    ご注意

    • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
      セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
    • 材料や部材入手難などの影響により納期が不安定になっています。
      販売中の商品においても、在庫の入荷状況に応じ、今後、一時的に販売を停止する可能性があります。
      注文停止中の商品は、再入荷時期の目途が立っておりません。
    • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

    商品担当おすすめ

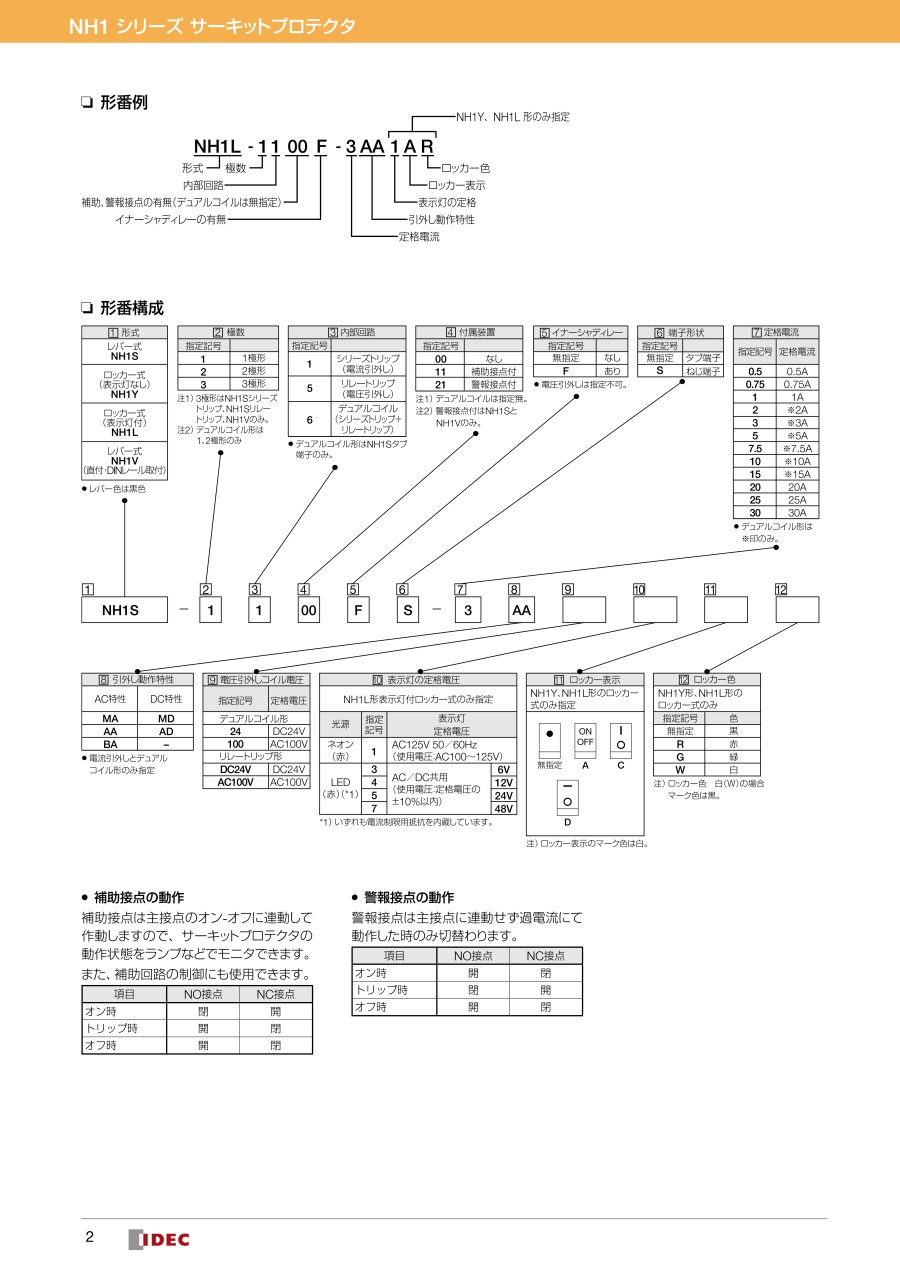

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
