ＩＤＥＣ

デジタリスイッチ・数字表示器用コネクタ

Name: デジタリスイッチ・数字表示器用コネクタ
Brand: ＩＤＥＣ
SKU: 222000458429
Rating: 5 (1 reviews)

カタログ |

通常単価(税別): 671円～1,166円特別価格

税込単価: 738円～1,283円特別価格

一部SALE 2026.03.31まで

通常出荷日：在庫品1日目～2日目一部当日出荷可能

操作方式はセットロック、2ボタン、サムホイールの3方式完備。大きくて見やすい表示文字。

55.0

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
【一部商品取扱終了情報】在庫無くなり次第、一部商品はミスミで受注受付を終了します。推奨代替品はございません。
材料や部材入手難などの影響により納期が不安定になっています。
販売中の商品においても、在庫の入荷状況に応じ、今後、一時的に販売を停止する可能性があります。
注文停止中の商品は、再入荷時期の目途が立っておりません。

詳細を確認

よく一緒に見られています

ＩＤＥＣ

Φ25 コントロールユニット取付穴プラグ

通常価格(税別)： 99円 (税込価格：109円)

通常出荷日：在庫品1日目

よく一緒に見られています

ＩＤＥＣ

Φ22 CWシリーズフラッシュシルエットタッチレススイッチ CW1H/CW4H形アクセサリ

通常価格(税別)： 2,985円 (税込価格：3,284円)

通常出荷日：2 日目

未確定：候補が3型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品仕様

種類	型番	最小発注数量	備考
コネクタ	DAC-111	1個	11ピン、ソルダ端子
	DAC-112	1個	11ピン、プリント基板用端子
	DAC-061	1個	6ピン、バイナリ用ソルダ端子
	DAC-062	1個	6ピン、バイナリ用プリント基板用端子

外形図

ソルダ端子コネクタ（DAC-111/DAC-061形）

プリント基板用端子コネクタ（DAC-112/DAC-062形）

デジタリスイッチ・数字表示器用コネクタソルダ端子コネク(DAC-111/DAC-061形)外形図

（注）（）内はダイオード取付用および長尺基板形の場合です。

デジタリスイッチ・数字表示器用コネクタプリント基板用端子コネクタ(DAC-112/DAC-062形)外形図

スイッチュニットとコネクタ中心のすれ

型番リスト

表示件数

型番

DMC-1

DMC-2

DMC-4

特長	適用シリーズ	備考	RoHS?	最小発注数量

ソルダ端子	DD3S形ユニットディスプレイ / DGシリーズ	-	10	1個
プリント基板用端子	DD3S形ユニットディスプレイ / DGシリーズ	-	10	1個
ソルダ端子	DD48形ユニットディスプレイ	-	-	1個

通常単価(税別) (税込単価)	通常出荷日

703円 ( 773円 )	在庫品1日目当日出荷可能
671円 ( 738円 )	2日目
1,166円524円 ( 576円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

操作方式はセットロック、2ボタン、サムホイールの3方式完備。
大きくて見やすい表示文字。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
【一部商品取扱終了情報】在庫無くなり次第、一部商品はミスミで受注受付を終了します。推奨代替品はございません。
材料や部材入手難などの影響により納期が不安定になっています。
販売中の商品においても、在庫の入荷状況に応じ、今後、一時的に販売を停止する可能性があります。
注文停止中の商品は、再入荷時期の目途が立っておりません。

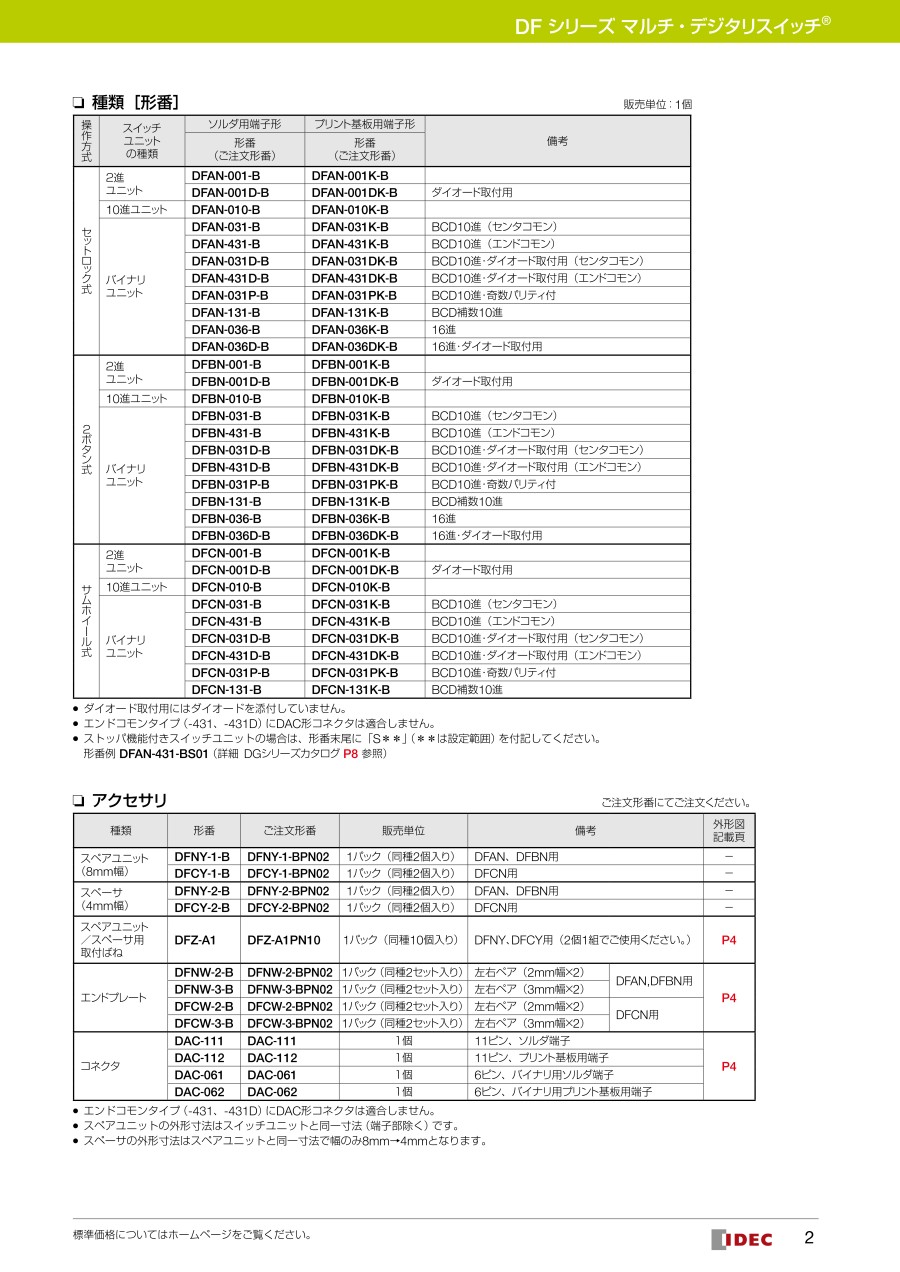

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
