HS6E形ソレノイド付安全スイッチ
- 通常単価(税別)
- 18,869円～22,030円特別価格
- 税込単価
- 20,756円～24,233円特別価格
5接点内蔵の小形ソレノイド付安全スイッチ。【特長】・外形寸法は75×15×75mm・スイッチ本体のリバ...
詳細を確認- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 材料や部材入手難などの影響により納期が不安定になっています。
販売中の商品においても、在庫の入荷状況に応じ、今後、一時的に販売を停止する可能性があります。
注文停止中の商品は、再入荷時期の目途が立っておりません。 - 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
製品仕様
| 適用規格 | ISO14119 IEC60947-5-1 EN60947-5-1（TUV認証） EN1088（TUV認証） GS-ET-19（TUV認証） UL508（ULリスティング認証） CSA C22.2 No.14（c-ULリスティング認証） |
|---|---|
| 用途規格 | IEC60204-1/EN60204-1 |
| 標準使用状態 | 使用周囲温度：-25～+50℃（ただし、氷結しないこと） 相対湿度：45～85%（ただし、結露しないこと） 保存周囲温度：-40～+80℃（ただし、氷結しないこと） 使用環境：汚染度3 |
| インパルス耐電圧 | メイン、ロックモニタ回路：1.5kV ドアモニタ回路：2.5kV LED、ソレノイド-アース間：0.5kV |
| 絶縁抵抗 | 充電部-非充電部：100MΩ以上（DC500Vメガにて） 異極充電部間：100MΩ以上（DC500Vメガにて） |
| 接触抵抗 | 300mΩ以下（初期値、ケーブル長1mの場合） 500mΩ以下（初期値、ケーブル長3mの場合） 700mΩ以下（初期値、ケーブル長5mの場合） |
| 感電保護クラス | Class II（IEC61140） |
| 保護構造 | IP67（IEC60529） |
| 耐衝撃 | 誤動作：100m/s2,、耐久：1000m/s2 |
| 耐振動 | 誤動作：10～55Hz、片振幅：0.35mm 耐久：30Hz、片振幅：1.5mm |
| アクチュエータ操作速度 | 0.05～1.0m/s |
| 直接開路動作ストローク | 8.0mm以上 |
| 直接開路動作カ | 60N以上 |
| ロック時のアクチュエータ引張強度 | 500N以上（GS-ET-19） |
| 操作頻度 | 900回／時 |
| 機械的耐久性 | 100万回以上（GS-ET-19） |
| 電気的耐久性 | 10万回以上（AC-12 250V・6A） 100万回以上（AC/DC 24V・00mA） （操作頻度900回／時） |
| 条件付短絡電流 | 50A（250V）（注1） |
| ケーブル | UL2464 No.22 AWG（12芯、0.3mm2相当/芯） |
| ケーブル外径 | φ7.6mm |
| 質量（約） | 220g（HS6E-※※※01形の場合：ケーブル長1m） 410g（HS6E-※※※03形の場合：ケーブル長3m） 600g（HS6E-※※※05形の場合：ケーブル長5m） |
注1）短絡保護装置として250V/10A速断形ヒューズをご使用ください。
外形図
※アクチュエータセンタ一位置
安全スイッチ取付穴加工図
注）安全スイッチを使用する向きに合わせて取付穴を加工してください。

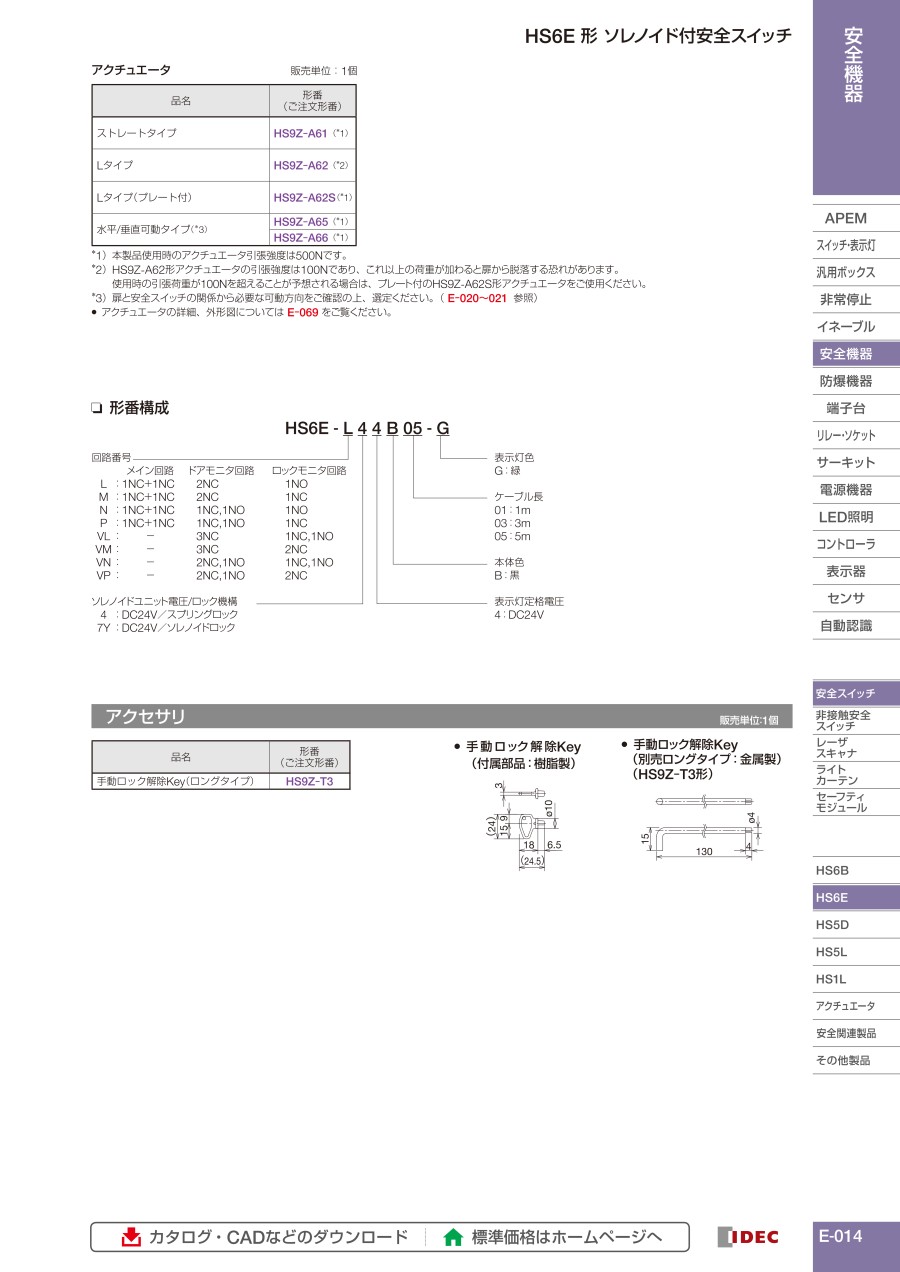

規格表
標準タイプ
・接点構成は、アクチュエータが挿入され、ロックがかかった状態を示します。
・表示灯色はG（緑）のみです。
・アクチュエータは本体に付属していませんので所定の形番でご注文ください。
5回路独立出カタイプ
・接点構成は、アクチュエータが挿入され、ロックがかかった状態を示します。
・表示灯色はG（緑）のみです。
・アクチュエータは本体に付属していませんので所定の形番でご注文ください。
使用例
動作回路
標準タイプ スプリングロックタイプ
標準タイプ ソレノイドロックタイプ
5回路独立タイプ スプリングロックタイプ
5回路独立タイプ ソレノイドロックタイプ
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
21,212円 ( 23,333円 ) | 2日目 |
22,030円11,675円 ( 12,843円 ) | 在庫品1日目当日出荷可能 |
18,869円 ( 20,756円 ) | 2日目 |
21,230円 ( 23,353円 ) | 在庫品1日目当日出荷可能 |
22,030円 ( 24,233円 ) | 在庫品1日目当日出荷可能 |
21,230円 ( 23,353円 ) | 在庫品1日目当日出荷可能 |
22,030円 ( 24,233円 ) | 在庫品1日目当日出荷可能 |
19,872円 ( 21,859円 ) | 2日目 |
18,869円 ( 20,756円 ) | 2日目 |
詳細情報
基本情報
5接点内蔵の小形ソレノイド付安全スイッチ。
【特長】
・外形寸法は75×15×75mm
・スイッチ本体のリバーシブル取付けと、斜め方向のケーブル引出しにより4パターンのアクチュエータ押入方向に対応
・HS6E形の消費電流はDC24V 110mA（ソレノイド100mA、LED 10mA）の省エネ。コントローラから直接駆動可能
・手動ロック解除は両取付面とアクチュエータ挿入方向の3方向から操作可能
・ソレノイドの動作状態が、広視野角で視認可能なLED表示灯付
＜スプリングロックタイプ＞
・ソレノイドへの電源供給なしに、アクチュエータを自動ロック
・機械が慣性動作停止後、コントローラなどからの電気信号によるソレノイド動作で、ロックを解除する高い安全性
・停電時やメンテナンス時は3方向からの手動ロック解除でロック解除可能
＜ソレノイドロックタイプ＞
・コントローラなどからのソレノイドへの電圧印加でアクチュエータをロック
・ソレノイドへの電圧除去でロック解除
・安全上ロックの必要がない場合に、設備の急停止防止など、生産上の都合に適応したロック機能を実現可能
