沖電線

ブリッジ形オキフレックス

カタログ |

通常単価(税別): 2,587円～32,788円

税込単価: 2,846円～36,067円

通常出荷日：1日目一部当日出荷可能

各心線が長さ方向に渡って融着された構造となっており、幅広い用途の固定配線にお使いいただけます。【特長】...

詳細を確認

4.74.7

よく一緒に見られています

沖電線

スダレ形オキフレックス

通常価格(税別)： 1,403円 (税込価格：1,543円)

通常出荷日：1 日目

よく一緒に見られています

沖電線

S字形シース付オキフレックス

通常価格(税別)： 1,476円 (税込価格：1,624円)

通常出荷日：在庫品1日目

未確定：候補が52型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

準拠する規格

UL STYLE No. 2651 105°C 300V

技術情報・設計アイデア

構成表

心数	導体（本／mm）	絶縁体	スパン（mm）	全幅（mm）	線間ピッチ（mm）	標準長
10	7／0.127 （AWG28）	軟質塩化ビニル	11.43	12.7	1.27	1リール61m （200フィート）
14			16.51	17.8	1.27
16			19.05	20.3	1.27
20			24.13	25.4	1.27
24			29.21	30.5	1.27
25			30.48	31.8	1.27
26			31.75	33.0	1.27
30			36.83	38.1	1.27
34			41.91	43.2	1.27
37			45.72	47.0	1.27
40			49.53	50.8	1.27
50			62.23	63.5	1.27
60			74.93	76.2	1.27
64			80.01	81.3	1.27

製品特性

電気特性

導体抵抗 Ω/km（20℃）	222以下
絶縁抵抗 MΩ-km（20℃）	100以上
耐電圧 Vrms/min	2,000
静電容量 pF/m	標準52
特性インピーダンス Ω	標準106
伝搬遅延 ns/m	標準5.0
近端クロストーク %	標準4.0
難燃特性	VW-1

注）静電容量、特性インピーダンス、伝搬遅延、近端クロストークの測定法はGSGモードによるものです。

線芯識別

構造

品名・種別・心線の配色

FLEX-B （）-7/0.127 2651P
赤-灰-灰-灰-緑…1番心線＝赤、5n番心線＝緑、その他＝灰
注）上記品名の（）内は構成表による心数を記入してください。（2）BタイプのULマーク非印刷品は受注生産となります。

型番リスト

表示件数

型番

FLEX-B-10-7/0.127-2651P-1

FLEX-B-10-7/0.127-2651P-5

FLEX-B-10-7/0.127-2651P-10

FLEX-B-10-7/0.127-2651P-61

FLEX-B-14-7/0.127-2651P-1

FLEX-B-14-7/0.127-2651P-5

FLEX-B-14-7/0.127-2651P-10

FLEX-B-14-7/0.127-2651P-61

FLEX-B-16-7/0.127-2651P-1

FLEX-B-16-7/0.127-2651P-5

FLEX-B-16-7/0.127-2651P-10

FLEX-B-16-7/0.127-2651P-61

FLEX-B-20-7/0.127-2651P-1

FLEX-B-20-7/0.127-2651P-5

FLEX-B-20-7/0.127-2651P-10

FLEX-B-20-7/0.127-2651P-61

FLEX-B-24-7/0.127-2651P-1

FLEX-B-24-7/0.127-2651P-5

FLEX-B-24-7/0.127-2651P-10

FLEX-B-24-7/0.127-2651P-61

FLEX-B-25-7/0.127-2651P-1

FLEX-B-25-7/0.127-2651P-5

FLEX-B-25-7/0.127-2651P-10

FLEX-B-25-7/0.127-2651P-61

FLEX-B-26-7/0.127-2651P-1

FLEX-B-26-7/0.127-2651P-5

FLEX-B-26-7/0.127-2651P-10

FLEX-B-26-7/0.127-2651P-61

FLEX-B-30-7/0.127-2651P-1

FLEX-B-30-7/0.127-2651P-5

FLEX-B-30-7/0.127-2651P-10

FLEX-B-30-7/0.127-2651P-61

FLEX-B-34-7/0.127-2651P-1

FLEX-B-34-7/0.127-2651P-5

FLEX-B-34-7/0.127-2651P-10

FLEX-B-34-7/0.127-2651P-61

FLEX-B-40-7/0.127-2651P-1

FLEX-B-40-7/0.127-2651P-5

FLEX-B-40-7/0.127-2651P-10

FLEX-B-40-7/0.127-2651P-61

FLEX-B-50-7/0.127-2651P-1

FLEX-B-50-7/0.127-2651P-5

FLEX-B-50-7/0.127-2651P-10

FLEX-B-50-7/0.127-2651P-61

FLEX-B-60-7/0.127-2651P-1

FLEX-B-60-7/0.127-2651P-5

FLEX-B-60-7/0.127-2651P-10

FLEX-B-60-7/0.127-2651P-61

FLEX-B-64-7/0.127-2651P-1

FLEX-B-64-7/0.127-2651P-5

FLEX-B-64-7/0.127-2651P-10

FLEX-B-64-7/0.127-2651P-61

全長

(m)

芯数

(芯)

全幅

(mm)

RoHS?

最小発注数量

1	10	12.7	10	1個
5	10	12.7	10	1個
10	10	12.7	10	1個
61	10	12.7	10	1個
1	14	17.8	10	1個
5	14	17.8	10	1個
10	14	17.8	10	1個
61	14	17.8	10	1個
1	16	20.3	10	1個
5	16	20.3	10	1個
10	16	20.3	10	1個
61	16	20.3	10	1個
1	20	25.4	10	1個
5	20	25.4	10	1個
10	20	25.4	10	1個
61	20	25.4	10	1個
1	24	30.5	10	1個
5	24	30.5	10	1個
10	24	30.5	10	1個
61	24	30.5	10	1個
1	25	31.8	10	1個
5	25	31.8	10	1個
10	25	31.8	10	1個
61	25	31.8	10	1個
1	26	33	10	1個
5	26	33	10	1個
10	26	33	10	1個
61	26	33	10	1個
1	30	38.1	10	1個
5	30	38.1	10	1個
10	30	38.1	10	1個
61	30	38.1	10	1個
1	34	43.2	10	1個
5	34	43.2	10	1個
10	34	43.2	10	1個
61	34	43.2	10	1個
1	40	50.8	10	1個
5	40	50.8	10	1個
10	40	50.8	10	1個
61	40	50.8	10	1個
1	50	63.5	10	1個
5	50	63.5	10	1個
10	50	63.5	10	1個
61	50	63.5	10	1個
1	60	76.2	10	1個
5	60	76.2	10	1個
10	60	76.2	10	1個
61	60	76.2	10	1個
1	64	81.3	10	1個
5	64	81.3	10	1個
10	64	81.3	10	1個
61	64	81.3	10	1個

通常単価(税別) (税込単価)	通常出荷日

2,600円 ( 2,860円 )	1日目
2,895円 ( 3,185円 )	1日目
3,028円 ( 3,331円 )	1日目
8,134円 ( 8,947円 )	1日目
2,587円 ( 2,846円 )	1日目
3,255円 ( 3,581円 )	1日目
3,675円 ( 4,043円 )	1日目
10,417円 ( 11,459円 )	1日目
2,610円 ( 2,871円 )	1日目
3,208円 ( 3,529円 )	1日目
3,289円 ( 3,618円 )	1日目
10,511円 ( 11,562円 )	1日目
2,626円 ( 2,889円 )	1日目
3,066円 ( 3,373円 )	1日目
3,540円 ( 3,894円 )	1日目
11,677円 ( 12,845円 )	1日目
2,633円 ( 2,896円 )	1日目
3,806円 ( 4,187円 )	1日目
3,909円 ( 4,300円 )	1日目
13,257円 ( 14,583円 )	1日目
2,640円 ( 2,904円 )	1日目
3,805円 ( 4,186円 )	1日目
4,054円 ( 4,459円 )	1日目
13,745円 ( 15,120円 )	1日目
2,670円 ( 2,937円 )	1日目
3,849円 ( 4,234円 )	1日目
4,334円 ( 4,767円 )	1日目
14,315円 ( 15,747円 )	1日目
2,763円 ( 3,039円 )	1日目
3,812円 ( 4,193円 )	1日目
4,989円 ( 5,488円 )	1日目
16,266円 ( 17,893円 )	1日目
2,858円 ( 3,144円 )	1日目
4,285円 ( 4,714円 )	1日目
5,565円 ( 6,122円 )	1日目
17,234円 ( 18,957円 )	1日目
2,961円 ( 3,257円 )	1日目
5,016円 ( 5,518円 )	1日目
6,475円 ( 7,123円 )	1日目
20,131円 ( 22,144円 )	1日目
3,245円 ( 3,570円 )	1日目
5,983円 ( 6,581円 )	1日目
8,019円 ( 8,821円 )	1日目
25,239円 ( 27,763円 )	1日目
3,576円 ( 3,934円 )	1日目
5,554円 ( 6,109円 )	1日目
7,484円 ( 8,232円 )	1日目
27,846円 ( 30,631円 )	1日目
3,633円 ( 3,996円 )	1日目
7,329円 ( 8,062円 )	1日目
9,923円 ( 10,915円 )	1日目
32,788円 ( 36,067円 )	1日目

詳細情報

基本情報

基本情報

各心線が長さ方向に渡って融着された構造となっており、幅広い用途の固定配線にお使いいただけます。
【特長】
・ケーブルの形状は上下対称ですのでどちらからでも、一括接続が可能です。
【用途】
・電子計算機、端末機器、通信機、制御機器、事務機器等の内部配線に最適です。

カタログ

商品TOP

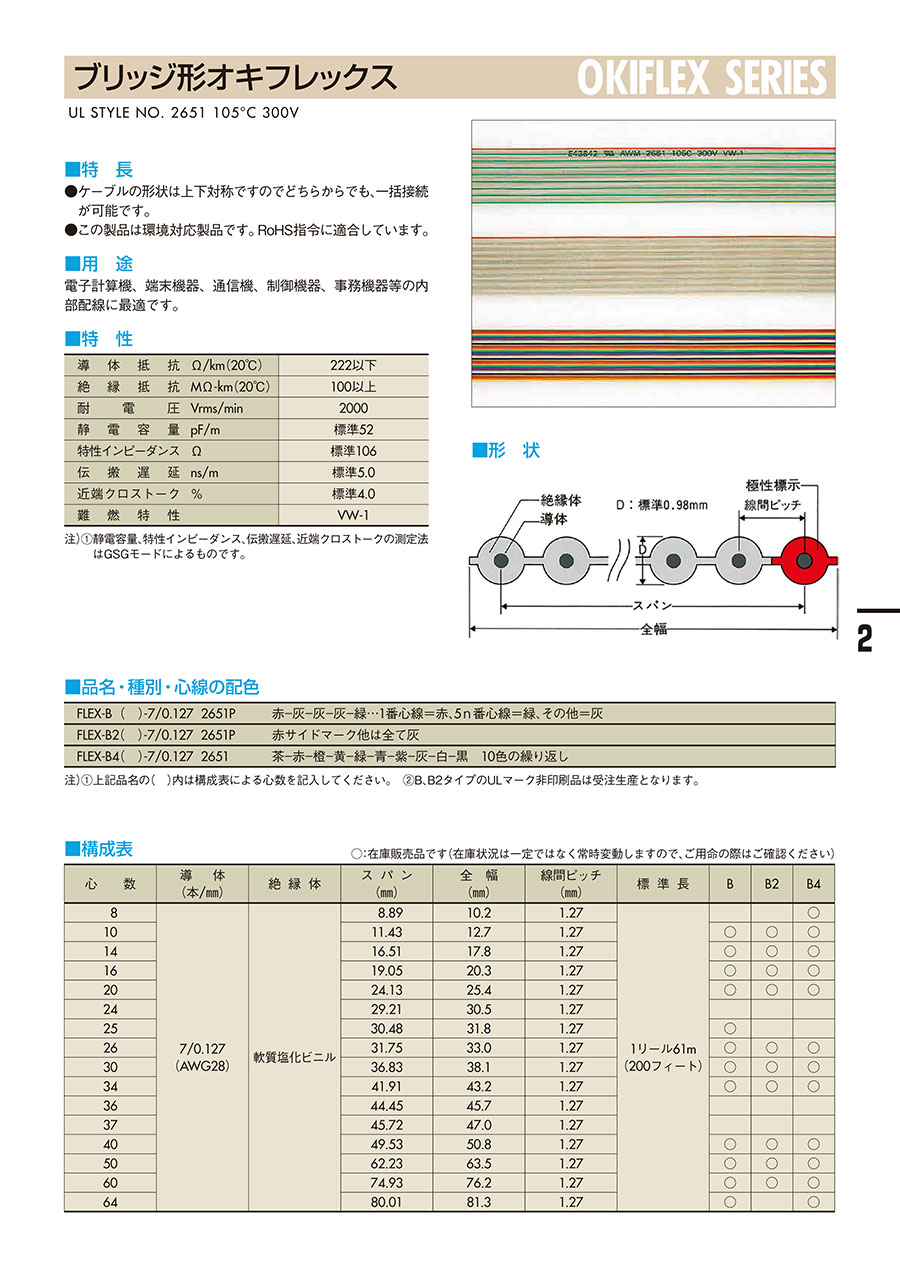

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ブリッジ形オキフレックスのレビュー

4.7平均満足度：4.74件のレビュー

星5
75%
星4
25%
星3
0%
星2
0%
星1
0%

ハーネス加工

満足度：5.02022/02/03

ハーネス加工の寸法カットもしやすく、圧接加工時にとても重宝しています。

0人が参考にしています。

試作に使用

満足度：5.02019/01/08

信号配線で使用、コンパクトに収まりました、見た目もスッキリ。

0人が参考にしています。

電源のコネクタとコネクタの間の信号ケーブルに

満足度：5.02018/11/30

使用しているコネクタがMILコネクタなので、入手しやすいコネクタに合わせてブリッジ形オキフレックスケーブルを購入しました...もっと読む

0人が参考にしています。

圧接型コネクタと組み合わせたケーブルとして

満足度：4.02018/11/25

ブリッジされているため折り曲げ方向などに注意が必要ですが、ケーブル間の距離が変わらない構造なのでインピーダンス整合の厳し...もっと読む

0人が参考にしています。

4件全て見る

この商品を見た人は、こんな商品も見ています

	今見ている商品ブリッジ形オキフレックス	スダレ形オキフレックス	300V　UL規格　ブリッジタイプ	300V　UL規格　カラーブリッジタイプ	S字形シース付オキフレックス	300V　UL規格　シース付きタイプ
メーカー	沖電線	沖電線	ミスミ	ミスミ	沖電線	ミスミ
通常価格	2,587円-	1,403円 -	2,169円 -	2,169円 -	1,476円 -	2,837円 -
通常出荷日	1日目	1日目	在庫品1日目	在庫品1日目	在庫品1日目〜	在庫品1日目
AWGサイズ(AWG)	28	28	28	28	28	28
定格電圧	300V	300V	300V	300V	150V	300V
シールド	無	無	無	無	-	無
安全規格	UL	UL	UL	UL	UL	UL
絶縁体材料	軟質塩化ビニル	軟質塩化ビニル	-	-	軟質塩化ビニル	-
