大同端子製造

分岐接続用コネクター【2～500個入り】

カタログ |

一部SALE 2026/01/31まで
数量スライド割引

この商品のFAQをみる（1件）

通常単価(税別): 10,446円～28,358円特別価格

税込単価: 11,491円～31,194円特別価格

電線分岐に使用可能なコネクター。【特長】・各種電線サイズに適応したサイズをご用...

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

未確定：候補が17型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品仕様

外形図

圧縮位置

呼び	各部の寸法						圧縮回数と位置		適用電線合計断面積（mm²）	適合工具
呼び	H₁	H₂	W	L	T	C	回数	S	適用電線合計断面積（mm²）	適合工具
T-11	9.5	6.3	6.2	12	1.6	4.0	2	6.0	7.5～11	EH-2C
T-16	11.8	7.8	7.8	13	2.0	5.0	2	7.0	11.5～16	EH-2C
T-20	12.8	8.6	9.7	13	2.9	5.1	1	-	14～20	REC-Li15S 15号B EP-16
T-26	14.7	10.2	10.9	16	3.2	6.5		-	21～26
T-44	19.0	13.4	14.4	20	4.0	8.5		-	27～44
T-60	21.0	15.4	15.1	22	4.0	9.7	2	11.0	45～60
T-76	24.4	17.3	17.6	22	5.0	10.8			61～76
T-98	27.5	20.5	19.2	25	5.0	12.4			77～98
T-122	29.8	22.1	21.2	26	5.5	13.5		12.0	99～122	16号B, EP-16, EP-520C
T-154	34.0	25.7	24.4	28	6.0	17.0	3	8.5	123～154	16号B EP-16 EP-520C
T-190	37.0	28.5	25.4	35	6.0	17.4		10.5	155～190
T-240	40.0	30.2	28.5	40	7.0	19.0		13.0	191～240
T-288	44.5	34.7	31.1	45		22.3		14.5	241～288
T-365	47.5	37.7	34.0	50		24.8		16.0	289～365
T-450	57.0	42.5	41.0	60	10.0	28.0		18.5	366～450	EP-520C
T-560	62.0	46.0	45.0	65	11.0	31.0		20.0	451～560
T-700	68.0	51.0	49.5	70	12.0	34.0		21.0	561～700

電線組合せ表 T形コネクター

本線mm²	分岐線mm²
	2 （φ1.6（直径1.6mm））	3.5 （φ2.0（直径2.0mm））	5.5 （φ2.6（直径2.6mm））	8	14	22	38	60	100	150	200	250	325
	2 （φ1.6（直径1.6mm））	3.5 （φ2.0（直径2.0mm））	5.5 （φ2.6（直径2.6mm））	8	14	22	38	60	100	150	200	250	325
5.5（φ2.6（直径2.6mm））	11	11	11	-	-	-	-	-	-	-	-	-	-
8	11	16	16	16・20	-	-	-	-	-	-	-	-	-
14	16・20	20	20	26	44	-	-	-	-	-	-	-	-
22	26	26	44	44	44	44	-	-	-	-	-	-	-
38	44	44	44	60	60	60	76	-	-	-	-	-	-
60	76	76	76	76	76	98	98	122	-	-	-	-	-
100	122	122	122	122	122	122	154	190	240	-	-	-	-
150	154	154	190	190	190	190	190	240	288	365	-	-	-
200	240	240	240	240	240	240	240	288	365	365	450	-	-
250	-	-	288	288	288	288	288	365	365	450	450	560	-
325	-	-	365	365	365	365	365	450	450	560	560	700	700
400	-	-	-	-	-	-	450	560	560	560	700	700	-
500	-	-	-	-	-	-	560	560	700	700	700	-	-
600	-	-	-	-	-	-	700	700	700	-	-	-	-

型番リスト

表示件数

型番

入り数

(個)

適用電線合計断面積

(mm²)

適合工具

RoHS?

最小発注数量

500	7.5～11	EH-2C	10	1パック 500個入り
300	11.5～16	EH-2C	10	1パック 300個入り
200	14～20	EP-365 / REC-15F / 15号B	10	1パック 200個入り
100	21～26	EP-365 / REC-15F / 15号B	10	1パック 100個入り
100	27～44	EP-365 / REC-15F / 15号B	10	1パック 100個入り
50	45～60	EP-365 / REC-15F / 15号B	10	1パック 50個入り
50	61～76	EP-365 / REC-15F / 15号B	10	1パック 50個入り
50	77～98	EP-365 / REC-15F / 15号B	10	1パック 50個入り
40	99～122	EP-520C / EP-365 / REC-15F / 16号B	10	1パック 40個入り
30	123～154	EP-520C / EP-365 / 16号B	10	1パック 30個入り
15	155～190	EP-520C / EP-365 / 16号B	10	1パック 15個入り
15	191～240	EP-520C / EP-365 / 16号B	10	1パック 15個入り
10	241～288	EP-520C / EP-365 / 16号B	10	1パック 10個入り
10	289～365	EP-520C / EP-365 / 16号B	10	1パック 10個入り
4	366～450	EP-520C	10	1パック 4個入り
4	451～560	EP-520C	10	1パック 4個入り
2	561～700	EP-520C	10	1パック 2個入り

通常単価(税別) (税込単価)	通常出荷日

28,358円25,522円 ( 28,074円 )	10日目
23,648円21,283円 ( 23,411円 )	10日目
17,739円15,965円 ( 17,562円 )	10日目
11,772円10,594円 ( 11,653円 )	10日目
19,036円 ( 20,940円 )	10日目
12,192円10,972円 ( 12,069円 )	10日目
15,051円13,545円 ( 14,900円 )	10日目
17,501円15,750円 ( 17,325円 )	10日目
16,912円15,220円 ( 16,742円 )	10日目
16,211円14,589円 ( 16,048円 )	10日目
11,588円10,429円 ( 11,472円 )	10日目
14,530円13,077円 ( 14,385円 )	10日目
12,298円11,068円 ( 12,175円 )	10日目
13,743円12,368円 ( 13,605円 )	10日目
11,979円10,781円 ( 11,859円 )	10日目
15,152円13,636円 ( 15,000円 )	10日目
10,446円9,610円 ( 10,571円 )	10日目

詳細情報

基本情報

基本情報

電線分岐に使用可能なコネクター。
【特長】
・各種電線サイズに適応したサイズをご用意。電線の1:2分岐に使用可能
・適合電線の組合せはカタログの組合せ表より識別可能
・錫めっき加工が施してあり、防錆性がある
【用途】
・幹線5.5～600sqまでの電線分岐をご検討されている場合に

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

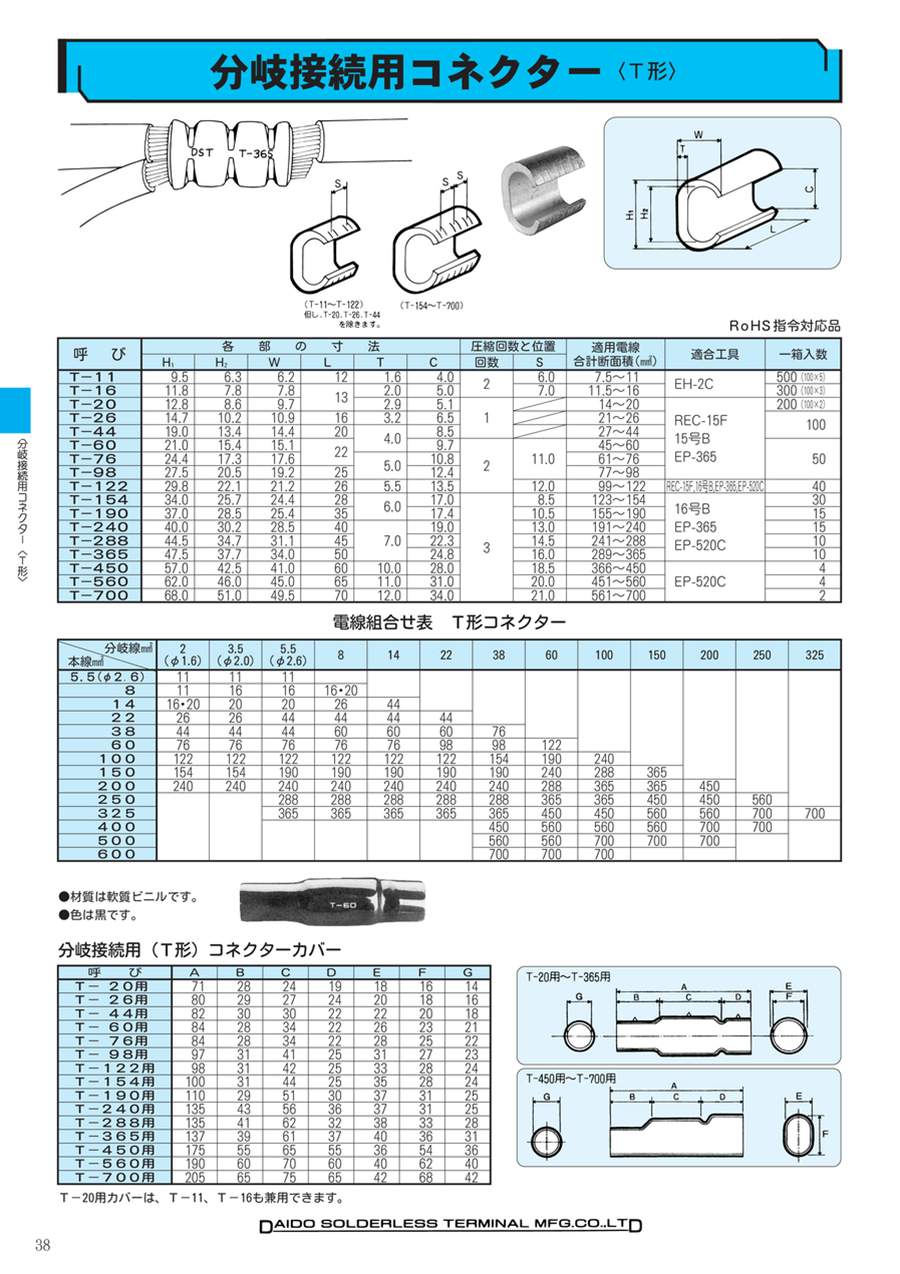

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

分岐接続用コネクターのレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Q電線の組合せはどこで確認できますか？

メーカーの電子カタログ、またはメーカーの製品カタログの分岐接続用コネクターの項でご確認下さい。
