大同端子製造

棒状形端子（APA形）【300～1000個入り】

カタログ |

一部SALE 2026/01/31まで
数量スライド割引

この商品のFAQをみる（1件）

通常単価(税別): 5,330円～11,407円特別価格

税込単価: 5,863円～12,548円特別価格

差込式端子台向けの棒状の舌部を持った圧着端子。【特長】・棒状の舌部が、差込式端...

種類
絶縁付圧着端子
形状
棒型
絶縁部素材
ナイロン

未確定：候補が66型番あります。

商品情報
型番リスト
詳細情報

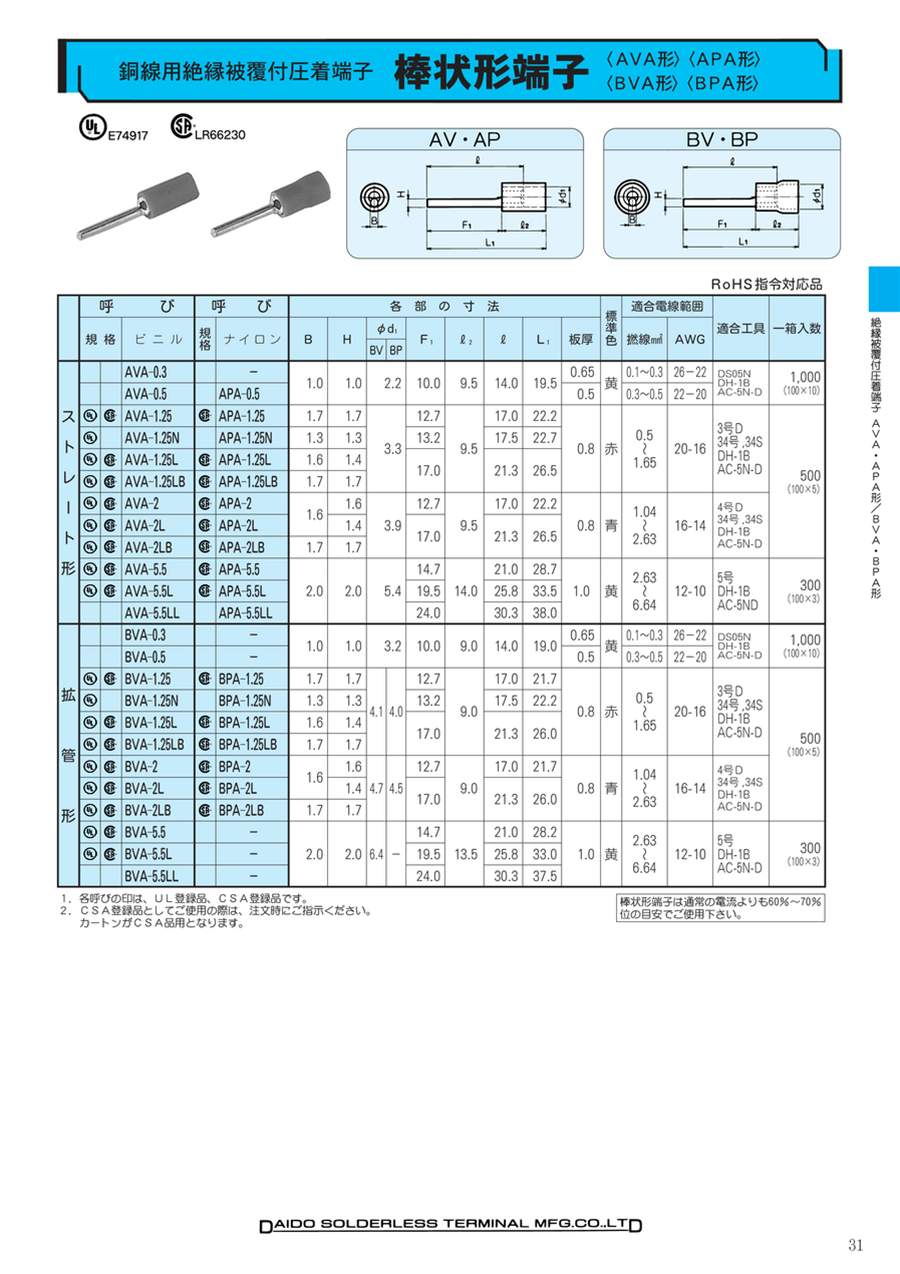

カタログ

商品情報

製品仕様

外観

外形図

-	呼び		各部の寸法									適合電線範囲		適合工具
	規格	ナイロン	B	H	φd₁		F₁	l₂	l	L₁	板厚	撚線mm²	AWG
	規格	ナイロン	B	H	BV	BP	F₁	l₂	l	L₁	板厚	撚線mm²	AWG
ストレート形	-	APA-0.5	1.0	1.0	2.2		10.0	9.5	14.0	19.5	0.5	0.3～0.5	22-20	DS05N DH-1B DS-A5 PALM-032A
	CSA	APA-1.25	1.7	1.7	3.3		12.7	9.5	17.0	22.2	0.8	0.25～1.65	20-16	DS-Hi3 DS-Hi34 DS-Hi34S DH-1B *DS-A5 PALM-032A
	-	APA-1.25N	1.3	1.3			13.2		17.5	22.7
	CSA	APA-1.25L	1.6	1.4			17.0		21.3	26.5
	CSA	APA-1.25LB	1.7	1.7			17.0		21.3	26.5
	CSA	APA-2	1.6	1.6	3.9		12.7	9.5	17.0	22.2	0.8	1.04～2.63	16-14	DS-Hi4 DS-Hi34 DS-Hi34S DH-1B *DS-A5 PALM-032A
	CSA	APA-2L	1.6	1.4			17.0		21.3	26.5
	CSA	APA-2LB	1.7	1.7			17.0		21.3	26.5
	CSA	APA-5.5	2.0	2.0	5.4		14.7	14.0	21.0	28.7	1.0	2.63～6.64	12-10	DS-Hi5 DH-1B *DS-A5
	CSA	APA-5.5L					19.5		25.8	33.5
	-	APA-5.5LL					24.0		30.3	38.0

*印はUL適合工具。
※棒状形端子は通常の電流よりも60～70%位の目安でご使用ください。

型番リスト

表示件数

型番

外径

(mm)

全長 L

(mm)

適合電線サイズ

(AWG)

代表規格

絶縁被覆(色)

適合電線範囲（撚線）

(mm²)

内径d1

(φ)

外形H

(mm)

適合工具

RoHS?

最小発注数量

1	19.5	22～20	-	青	0.3～0.5	2.2	1	DS05N，DH-1B，AC-5N-D	10	1パック 1000個入り
1	19.5	22～20	-	赤	0.3～0.5	2.2	1	DS05N，DH-1B，AC-5N-D	10	1パック 1000個入り
1	19.5	22～20	-	黄	0.3～0.5	2.2	1	DS05N，DH-1B，AC-5N-D	10	1パック 1000個入り
1	19.5	22～20	-	黒	0.3～0.5	2.2	1	DS05N，DH-1B，AC-5N-D	10	1パック 1000個入り
1	19.5	22～20	-	透明	0.3～0.5	2.2	1	DS05N，DH-1B，AC-5N-D	10	1パック 1000個入り
1	19.5	22～20	-	緑	0.3～0.5	2.2	1	DS05N，DH-1B，AC-5N-D	10	1パック 1000個入り
1.7	22.2	20～16	CSA	青	0.5～1.65	3.3	1.7	3号D，34号，34S，DH-1B，AC-5N-D	10	1パック 500個入り
1.7	22.2	20～16	CSA	赤	0.5～1.65	3.3	1.7	3号D，34号，34S，DH-1B，AC-5N-D	10	1パック 500個入り
1.7	22.2	20～16	CSA	黄	0.5～1.65	3.3	1.7	3号D，34号，34S，DH-1B，AC-5N-D	10	1パック 500個入り
1.7	22.2	20～16	CSA	黒	0.5～1.65	3.3	1.7	3号D，34号，34S，DH-1B，AC-5N-D	10	1パック 500個入り
1.7	22.2	20～16	CSA	透明	0.5～1.65	3.3	1.7	3号D，34号，34S，DH-1B，AC-5N-D	10	1パック 500個入り
1.7	22.2	20～16	CSA	緑	0.5～1.65	3.3	1.7	3号D，34号，34S，DH-1B，AC-5N-D	10	1パック 500個入り
1.6	26.5	20～16	CSA	青	0.5～1.65	3.3	1.4	3号D，34号，34S，DH-1B，AC-5N-D	10	1パック 500個入り
1.6	26.5	20～16	CSA	赤	0.5～1.65	3.3	1.4	3号D，34号，34S，DH-1B，AC-5N-D	10	1パック 500個入り
1.6	26.5	20～16	CSA	黄	0.5～1.65	3.3	1.4	3号D，34号，34S，DH-1B，AC-5N-D	10	1パック 500個入り
1.6	26.5	20～16	CSA	黒	0.5～1.65	3.3	1.4	3号D，34号，34S，DH-1B，AC-5N-D	10	1パック 500個入り
1.6	26.5	20～16	CSA	透明	0.5～1.65	3.3	1.4	3号D，34号，34S，DH-1B，AC-5N-D	10	1パック 500個入り
1.6	26.5	20～16	CSA	緑	0.5～1.65	3.3	1.4	3号D，34号，34S，DH-1B，AC-5N-D	10	1パック 500個入り
1.7	26.5	20～16	CSA	青	0.5～1.65	3.3	1.7	3号D，34号，34S，DH-1B，AC-5N-D	10	1パック 500個入り
1.7	26.5	20～16	CSA	赤	0.5～1.65	3.3	1.7	3号D，34号，34S，DH-1B，AC-5N-D	10	1パック 500個入り
1.7	26.5	20～16	CSA	黄	0.5～1.65	3.3	1.7	3号D，34号，34S，DH-1B，AC-5N-D	10	1パック 500個入り
1.7	26.5	20～16	CSA	黒	0.5～1.65	3.3	1.7	3号D，34号，34S，DH-1B，AC-5N-D	10	1パック 500個入り
1.7	26.5	20～16	CSA	透明	0.5～1.65	3.3	1.7	3号D，34号，34S，DH-1B，AC-5N-D	10	1パック 500個入り
1.7	26.5	20～16	CSA	緑	0.5～1.65	3.3	1.7	3号D，34号，34S，DH-1B，AC-5N-D	10	1パック 500個入り
1.3	22.7	20～16	-	青	0.5～1.65	3.3	1.3	3号D，34号，34S，DH-1B，AC-5N-D	10	1パック 500個入り
1.3	22.7	20～16	-	赤	0.5～1.65	3.3	1.3	3号D，34号，34S，DH-1B，AC-5N-D	10	1パック 500個入り
1.3	22.7	20～16	-	黄	0.5～1.65	3.3	1.3	3号D，34号，34S，DH-1B，AC-5N-D	10	1パック 500個入り
1.3	22.7	20～16	-	黒	0.5～1.65	3.3	1.3	3号D，34号，34S，DH-1B，AC-5N-D	10	1パック 500個入り
1.3	22.7	20～16	-	透明	0.5～1.65	3.3	1.3	3号D，34号，34S，DH-1B，AC-5N-D	10	1パック 500個入り
1.3	22.7	20～16	-	緑	0.5～1.65	3.3	1.3	3号D，34号，34S，DH-1B，AC-5N-D	10	1パック 500個入り
1.6	22.2	16～14	CSA	青	1.04～2.63	3.9	1.6	4号D，34号，34S，DH-1B，AC-5N-D	10	1パック 500個入り
1.6	22.2	16～14	CSA	赤	1.04～2.63	3.9	1.6	4号D，34号，34S，DH-1B，AC-5N-D	10	1パック 500個入り
1.6	22.2	16～14	CSA	黄	1.04～2.63	3.9	1.6	4号D，34号，34S，DH-1B，AC-5N-D	10	1パック 500個入り
1.6	22.2	16～14	CSA	黒	1.04～2.63	3.9	1.6	4号D，34号，34S，DH-1B，AC-5N-D	10	1パック 500個入り
1.6	22.2	16～14	CSA	透明	1.04～2.63	3.9	1.6	4号D，34号，34S，DH-1B，AC-5N-D	10	1パック 500個入り
1.6	22.2	16～14	CSA	緑	1.04～2.63	3.9	1.6	4号D，34号，34S，DH-1B，AC-5N-D	10	1パック 500個入り
1.6	26.5	16～14	CSA	青	1.04～2.63	3.9	1.4	4号D，34号，34S，DH-1B，AC-5N-D	10	1パック 500個入り
1.6	26.5	16～14	CSA	赤	1.04～2.63	3.9	1.4	4号D，34号，34S，DH-1B，AC-5N-D	10	1パック 500個入り
1.6	26.5	16～14	CSA	黄	1.04～2.63	3.9	1.4	4号D，34号，34S，DH-1B，AC-5N-D	10	1パック 500個入り
1.6	26.5	16～14	CSA	黒	1.04～2.63	3.9	1.4	4号D，34号，34S，DH-1B，AC-5N-D	10	1パック 500個入り
1.6	26.5	16～14	CSA	透明	1.04～2.63	3.9	1.4	4号D，34号，34S，DH-1B，AC-5N-D	10	1パック 500個入り
1.6	26.5	16～14	CSA	緑	1.04～2.63	3.9	1.4	4号D，34号，34S，DH-1B，AC-5N-D	10	1パック 500個入り
1.7	26.5	16～14	CSA	青	1.04～2.63	3.9	1.7	4号D，34号，34S，DH-1B，AC-5N-D	10	1パック 500個入り
1.7	26.5	16～14	CSA	赤	1.04～2.63	3.9	1.7	4号D，34号，34S，DH-1B，AC-5N-D	10	1パック 500個入り
1.7	26.5	16～14	CSA	黄	1.04～2.63	3.9	1.7	4号D，34号，34S，DH-1B，AC-5N-D	10	1パック 500個入り
1.7	26.5	16～14	CSA	黒	1.04～2.63	3.9	1.7	4号D，34号，34S，DH-1B，AC-5N-D	10	1パック 500個入り
1.7	26.5	16～14	CSA	透明	1.04～2.63	3.9	1.7	4号D，34号，34S，DH-1B，AC-5N-D	10	1パック 500個入り
1.7	26.5	16～14	CSA	緑	1.04～2.63	3.9	1.7	4号D，34号，34S，DH-1B，AC-5N-D	10	1パック 500個入り
2	28.7	12～10	CSA	青	2.63～6.64	5.4	2	5号，DH-1B，AC-5N-D	10	1パック 300個入り
2	28.7	12～10	CSA	赤	2.63～6.64	5.4	2	5号，DH-1B，AC-5N-D	10	1パック 300個入り
2	28.7	12～10	CSA	黄	2.63～6.64	5.4	2	5号，DH-1B，AC-5N-D	10	1パック 300個入り
2	28.7	12～10	CSA	黒	2.63～6.64	5.4	2	5号，DH-1B，AC-5N-D	10	1パック 300個入り
2	28.7	12～10	CSA	透明	2.63～6.64	5.4	2	5号，DH-1B，AC-5N-D	10	1パック 300個入り
2	28.7	12～10	CSA	緑	2.63～6.64	5.4	2	5号，DH-1B，AC-5N-D	10	1パック 300個入り
2	33.5	12～10	CSA	青	2.63～6.64	5.4	2	5号，DH-1B，AC-5N-D	10	1パック 300個入り
2	33.5	12～10	CSA	赤	2.63～6.64	5.4	2	5号，DH-1B，AC-5N-D	10	1パック 300個入り
2	33.5	12～10	CSA	黄	2.63～6.64	5.4	2	5号，DH-1B，AC-5N-D	10	1パック 300個入り
2	33.5	12～10	CSA	黒	2.63～6.64	5.4	2	5号，DH-1B，AC-5N-D	10	1パック 300個入り
2	33.5	12～10	CSA	透明	2.63～6.64	5.4	2	5号，DH-1B，AC-5N-D	10	1パック 300個入り
2	33.5	12～10	CSA	緑	2.63～6.64	5.4	2	5号，DH-1B，AC-5N-D	10	1パック 300個入り

通常単価(税別) (税込単価)	通常出荷日

10,936円 ( 12,030円 )	9日目
10,936円 ( 12,030円 )	9日目
10,936円 ( 12,030円 )	9日目
10,936円 ( 12,030円 )	9日目
10,936円 ( 12,030円 )	9日目
10,936円 ( 12,030円 )	9日目
5,806円 ( 6,387円 )	9日目
5,806円 ( 6,387円 )	9日目
5,806円 ( 6,387円 )	9日目
5,806円 ( 6,387円 )	9日目
5,806円 ( 6,387円 )	9日目
5,806円 ( 6,387円 )	9日目
6,022円 ( 6,624円 )	9日目
6,022円 ( 6,624円 )	9日目
6,022円 ( 6,624円 )	9日目
6,022円 ( 6,624円 )	9日目
6,022円 ( 6,624円 )	9日目
6,022円 ( 6,624円 )	9日目
6,022円 ( 6,624円 )	9日目
6,022円 ( 6,624円 )	9日目
6,022円 ( 6,624円 )	9日目
6,022円 ( 6,624円 )	9日目
6,022円 ( 6,624円 )	9日目
6,022円 ( 6,624円 )	9日目
5,806円 ( 6,387円 )	9日目
5,806円 ( 6,387円 )	9日目
5,806円 ( 6,387円 )	9日目
5,806円 ( 6,387円 )	9日目
5,806円 ( 6,387円 )	9日目
5,806円 ( 6,387円 )	9日目
5,873円 ( 6,460円 )	9日目
5,873円 ( 6,460円 )	9日目
5,873円 ( 6,460円 )	9日目
5,873円 ( 6,460円 )	9日目
5,873円 ( 6,460円 )	9日目
5,873円 ( 6,460円 )	9日目
6,090円 ( 6,699円 )	9日目
6,090円 ( 6,699円 )	9日目
6,090円 ( 6,699円 )	9日目
6,090円 ( 6,699円 )	9日目
6,090円 ( 6,699円 )	9日目
6,090円 ( 6,699円 )	9日目
6,090円 ( 6,699円 )	9日目
6,090円 ( 6,699円 )	9日目
6,090円 ( 6,699円 )	9日目
6,090円 ( 6,699円 )	9日目
6,090円 ( 6,699円 )	9日目
6,090円 ( 6,699円 )	9日目
5,330円 ( 5,863円 )	9日目
5,330円 ( 5,863円 )	9日目
5,330円 ( 5,863円 )	9日目
5,330円 ( 5,863円 )	9日目
5,330円 ( 5,863円 )	9日目
5,330円 ( 5,863円 )	9日目
5,447円 ( 5,992円 )	9日目
5,447円 ( 5,992円 )	9日目
5,973円 ( 6,570円 )	9日目
5,447円 ( 5,992円 )	9日目
5,447円 ( 5,992円 )	9日目
5,447円 ( 5,992円 )	9日目

基本情報

基本情報

差込式端子台向けの棒状の舌部を持った圧着端子。
【特長】
・棒状の舌部が、差込式端子台の端子挿入部（スプリングロック部）に対応
・コンパクトな施工作業に適している
・錫めっき加工が施してあり、防錆性がある
・ストレート形ビニルキャップ標準装着。作業中の絶縁性確保や、絶縁体カラーによる識別目的にも使用可能
【用途】
・差込式端子台への使用をご検討されている場合に
・絶縁体標準搭載品をご希望の場合に
・絶縁体カラーによる識別をご検討されている場合に

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

ミスミ
SS30UCR UL／CE対応
30V　ロボットケーブル（UL・CE対応）。業界トップクラスの細さと屈曲性に優れたおすすめの商品。
ミスミ
SS300R　UL規格　小径
300V　小径・ロボットケーブル(UL対応)。コストパフォーマンス・柔軟性に優れ、多くのシーンで使いやすいケーブルです。
ミスミ
CAT5e STP（より線／単線）自由長 LANケーブル

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

棒状形端子（APA形）のレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Q丸形端子との違いは何ですか？

丸形端子と比べ舌部が棒状形になっております。近年増えている差込式端子台との接続作業に適しており、従来の電線・圧着工具をそのままご使用頂けます。
