銅線用裸圧着端子 平角銅線専用タイプ（K形）【50～400個入り】
- 通常単価(税別)
- 4,171円～7,295円
- 税込単価
- 4,588円～8,025円
電線と端子台の接続に用いる圧着端子。平角電線との接続に特化した筒部形状。【特長...
詳細情報を確認する未確定：候補が15型番あります。
商品情報
外形図
平角銅線専用裸圧着端子（K形）
| 呼び (K端子) | 各部の寸法(mm) | 適合電線 | 適合工具 | 適合ダイス (Kダイス) | 一箱入数 | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 曲げ | d2 | B | L | F | E | D | d1 | H | h | T | |||||
| ● | K8-5 | 5.3 | 12.0 | 23.5 | 9.2 | 8.3 | 8.3 | 5.9 | 5.0 | 2.6 | 1.2 | 2×4 2×5 | *DS-E60 *DS-HO60 | K8用 | 400 (100×4) |
| ● | K8-6 | 6.4 | |||||||||||||
| ● | K14-S5 | 5.3 | 10.0 | 28.5 | 13.5 | 10.0 | 10.8 | 7.8 | 6.0 | 3.0 | 1.5 | 2×6 2×7 | *DS-E60 *DS-HO60 | K14用 | 200 (100×2) |
| ● | K14-S6 | 6.4 | |||||||||||||
| ● | K14-S8 | 8.4 | 12.0 | 29.5 | |||||||||||
| ● | K14-5 | 5.3 | |||||||||||||
| ● | K14-6 | 6.4 | |||||||||||||
| ● | K22-5 | 5.3 | 16.5 | 33.4 | 13.8 | 11.4 | 13.2 | 9.6 | 8.5 | 4.9 | 1.8 | 2×8 2×9 3×8 | *DS-E60 *DS-HO60 | K22用 | 100 |
| ● | K22-6 | 6.4 | |||||||||||||
| ● | K22-8 | 8.4 | |||||||||||||
| ● | K22-S10 | 10.5 | |||||||||||||
| ● | K38-S5 | 5.3 | 16.0 | 39.0 | 18.0 | 13.0 | 16.0 | 12.3 | 8.7 | 5.0 | 1.8 | 3×8 3×9 3×10 3×11 | *DS-E60 *DS-HO60 | K38用 | |
| ● | K38-S6 | 6.4 | |||||||||||||
| ● | K38-S8 | 8.4 | |||||||||||||
| ● | K38-6 | 6.4 | 22.0 | 42.0 | 50 | ||||||||||
| ● | K38-8 | 8.4 | |||||||||||||
| ● | K38-10 | 10.5 | |||||||||||||
| ● | K38-12 | 13.0 | |||||||||||||
- JIS規格は基本的にJIS工具標準ダイスを使用した場合、JIS C 9711に適合します。
- ＊印はUL適合工具です。
- ●印は曲げ加工可能製品です。ただし、一部の製品については角度の制限がありますので、ご相談ください。
- ※ 曲げ加工品は各規定に適合していません。曲げ加工品の各寸法は曲げる角度により、異なります。
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
6,815円 ( 7,497円 ) | 9日目 |
7,101円 ( 7,811円 ) | 在庫品1日目当日出荷可能 |
7,001円 ( 7,701円 ) | 9日目 |
7,295円 ( 8,025円 ) | 在庫品1日目当日出荷可能 |
6,770円 ( 7,447円 ) | 9日目 |
6,770円 ( 7,447円 ) | 9日目 |
6,770円 ( 7,447円 ) | 9日目 |
5,719円 ( 6,291円 ) | 9日目 |
5,719円 ( 6,291円 ) | 9日目 |
5,719円 ( 6,291円 ) | 9日目 |
5,719円 ( 6,291円 ) | 9日目 |
4,171円 ( 4,588円 ) | 9日目 |
4,171円 ( 4,588円 ) | 9日目 |
4,171円 ( 4,588円 ) | 9日目 |
4,171円 ( 4,588円 ) | 9日目 |
詳細情報
基本情報
電線と端子台の接続に用いる圧着端子。平角電線との接続に特化した筒部形状。
【特長】
・角線の接続に特化した端子
【用途】
・平角銅線と端子台（または銅バー）との接続を想定した端子
・電線に合わせたsq、端子台ネジに合わせたビス穴径を、多くのバリエーションから選択可能

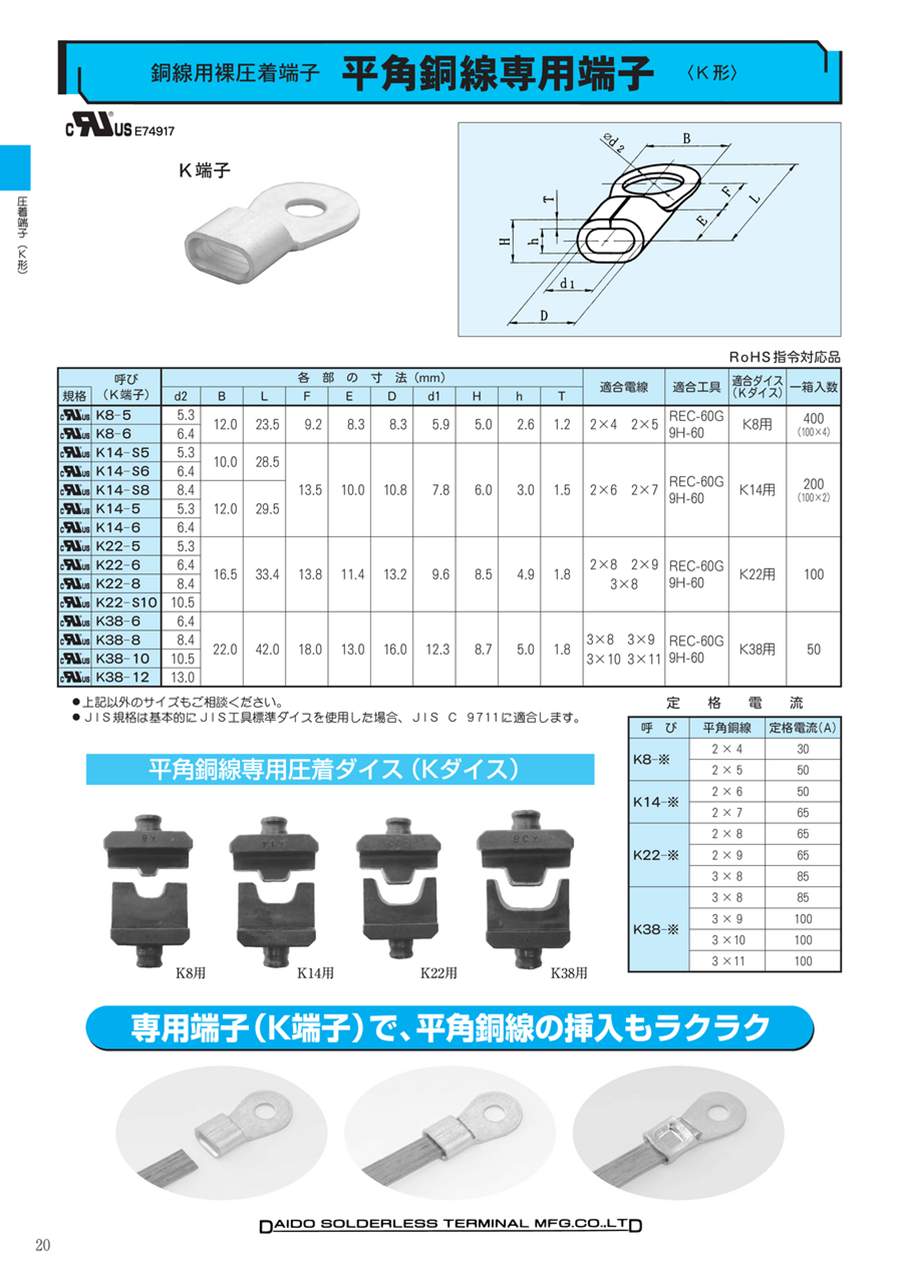

カタログ
商品担当おすすめ
銅線用裸圧着端子 平角銅線専用タイプ（K形）のレビュー
この商品のレビューはありません
よくあるご質問（FAQ）
Q端子１個に対し電線2本以上を同時に圧着は可能でしょうか？
A
不可能です。1本での圧着をお願いします。
