大同端子製造

板状形端子（APAP形）【300～1000個入り】

カタログ |

通常単価(税別): 5,726円～12,255円

税込単価: 6,299円～13,481円

通常出荷日：9日目

差込式端子台向けの板状の舌部を持った圧着端子。【特長】・板状の舌部が、差込式端子台の端子挿入部（スプリ...

よく一緒に見られています

大同端子製造

通常出荷日：在庫品1日目

よく一緒に見られています

大同端子製造

通常出荷日：在庫品1日目

未確定：候補が110型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品仕様

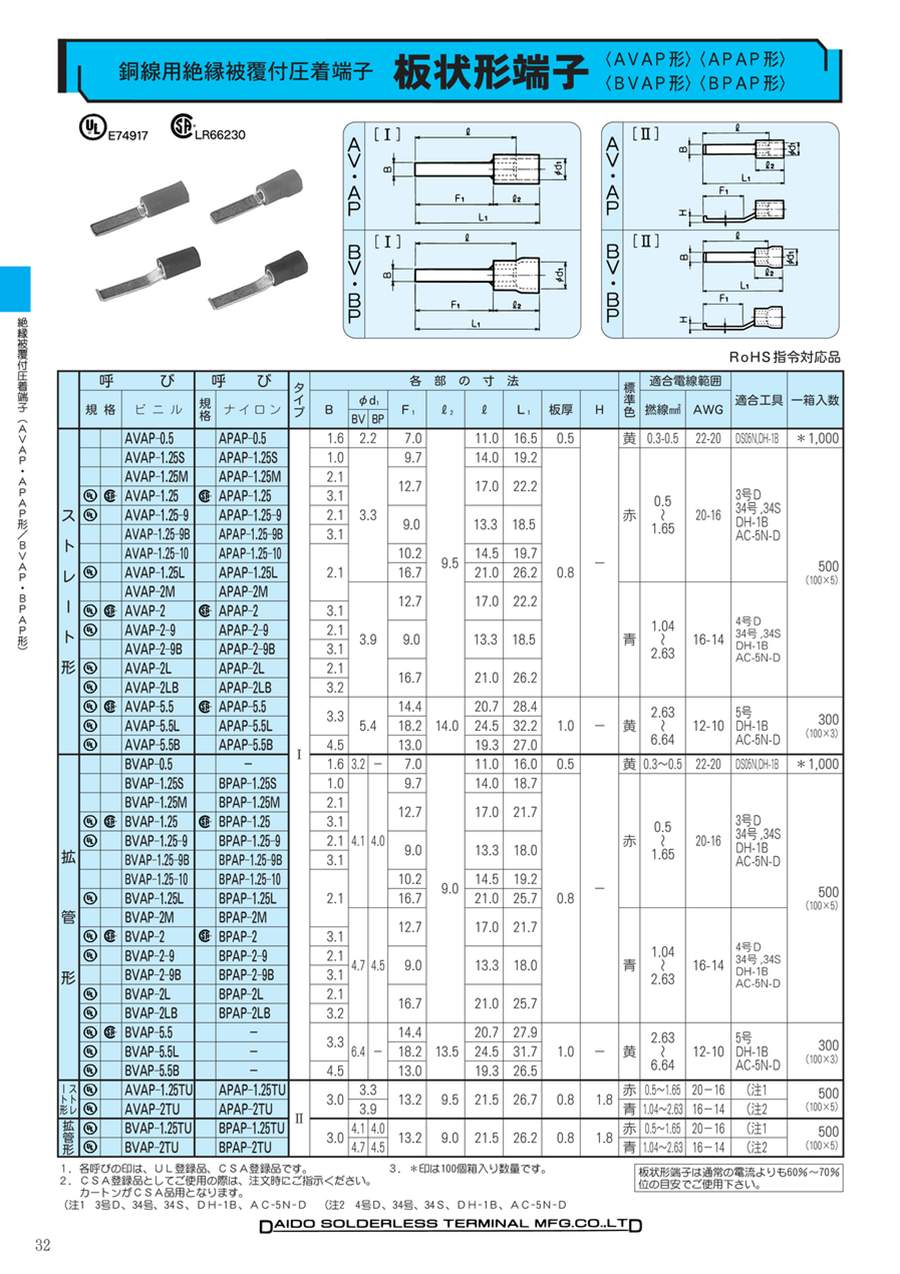

外形図（タイプ1）

外形図（タイプ2）

-	呼び		タイプ	各部の寸法									適合電線範囲		適合工具
	規格	ナイロン		B	φd₁		F₁	l₂	l	L₁	板厚	H	撚線mm²	AWG
	規格	ナイロン		B	BV	BP	F₁	l₂	l	L₁	板厚	H	撚線mm²	AWG
ストレート形	-	APAP-0.5	1	1.6	2.2		7.0	9.5	11.0	16.5	0.5	-	0.3-0.5	22-20	DS05N, DH-18 PALM-032A
	-	APAP-1.25S		1.0	3.3		9.7		14.0	19.2	0.8		0.25～1.65	20-16	DS-Hi3 DS-Hi34 DS-Hi34S DH-1B *DS-A5 PALM-032A
	-	APAP-1.25M		2.1			12.7		17.0	22.2
	CSA	APAP-1.25		3.1			12.7		17.0	22.2
	-	APAP-1.25-9		2.1			9.0		13.3	18.5
	-	APAP-1.25-9B		3.1			9.0		13.3	18.5
	-	APAP-1.25-10		2.1			10.2		14.5	19.7
	-	APAP-1.25L					16.7		21.0	26.2
	-	APAP-2M			3.9		12.7		17.0	22.2			1.04～2.63	16-14	DS-Hi4 DS-Hi34 DS-Hi34S DH-1B *DS-A5 PALM-032A
	CSA	APAP-2		3.1			12.7		17.0	22.2
	-	APAP-2-9		2.1			9.0		13.3	18.5
	-	APAP-2-9B		3.1			9.0		13.3	18.5
	-	APAP-2L		2.1			16.7		21.0	26.2
	-	APAP-2LB		3.2			16.7		21.0	26.2
	CSA	APAP-5.5		3.3	5.4		14.4	14.0	20.7	28.4	1.0	-	2.63～6.64	12-10	DS-Hi5 DH-1B *DS-A5
	-	APAP-5.5L		3.3			18.2		24.5	32.2
	-	APAP-5.5B		4.5			13.0		19.3	27.0
ストレート形	-	APAP-1.25TU	2	3.0	3.3		13.2	9.5	21.5	26.7	0.8	1.8	0.5～1.65	20-16	（注1）
ストレート形	-	APAP-2TU	2	3.0	3.9		13.2	9.5	21.5	26.7	0.8	1.8	1.04～2.63	16-14	（注2）

（注1）*HS-Hi3、*DS-Hi34、*DS-Hi34S、*DH-1B、*DS-A5、PALM-032A
（注2）*HS-Hi4、*DS-Hi34、*DS-Hi34S、*DH-1B、*DS-A5、PALM-032A
*印はUL適合工具です。
※板状形端子は通常の電流よりも60～70%位の目安でご使用ください。
