銅線用裸圧着スリーブ直線突合せタイプ（B形）【4～300個入り】

Name: 銅線用裸圧着スリーブ 直線突合せタイプ（B形）【4～300個入り】
Brand: 大同端子製造
SKU: 222000453840
Rating: 4.3 (3 reviews)

カタログ |

一部SALE 2025/12/26まで
数量スライド割引
一部当日出荷可能

4.3

平均満足度4.3

この商品のレビューをみる（3件）

この商品のFAQをみる（1件）

通常単価(税別): 915円～13,817円特別価格

税込単価: 1,007円～15,199円特別価格

よく一緒に見られています

閲覧中の商品と併せてご検討ください

大同端子製造

銅線用裸圧着端子丸タイプ（R形）

4.6

通常価格(税別)： 380円 (税込価格：418円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

大同端子製造

銅線用裸圧着端子板状タイプ（AP形）

4.8

通常価格(税別)： 6,022円 (税込価格：6,624円)

通常出荷日：在庫品1日目

電線と電線との接続用の圧着端子。【特長】・電線がストッパーを境に向き合う形状で...

詳細情報を確認する

種類
裸圧着端子
形状
スリーブ

ご注意

【一部商品取扱終了情報】在庫無くなり次第、一部商品はミスミで受注受付を終了します。推奨代替品はございません。

未確定：候補が13型番あります。

商品情報
型番リスト
詳細情報
カタログ

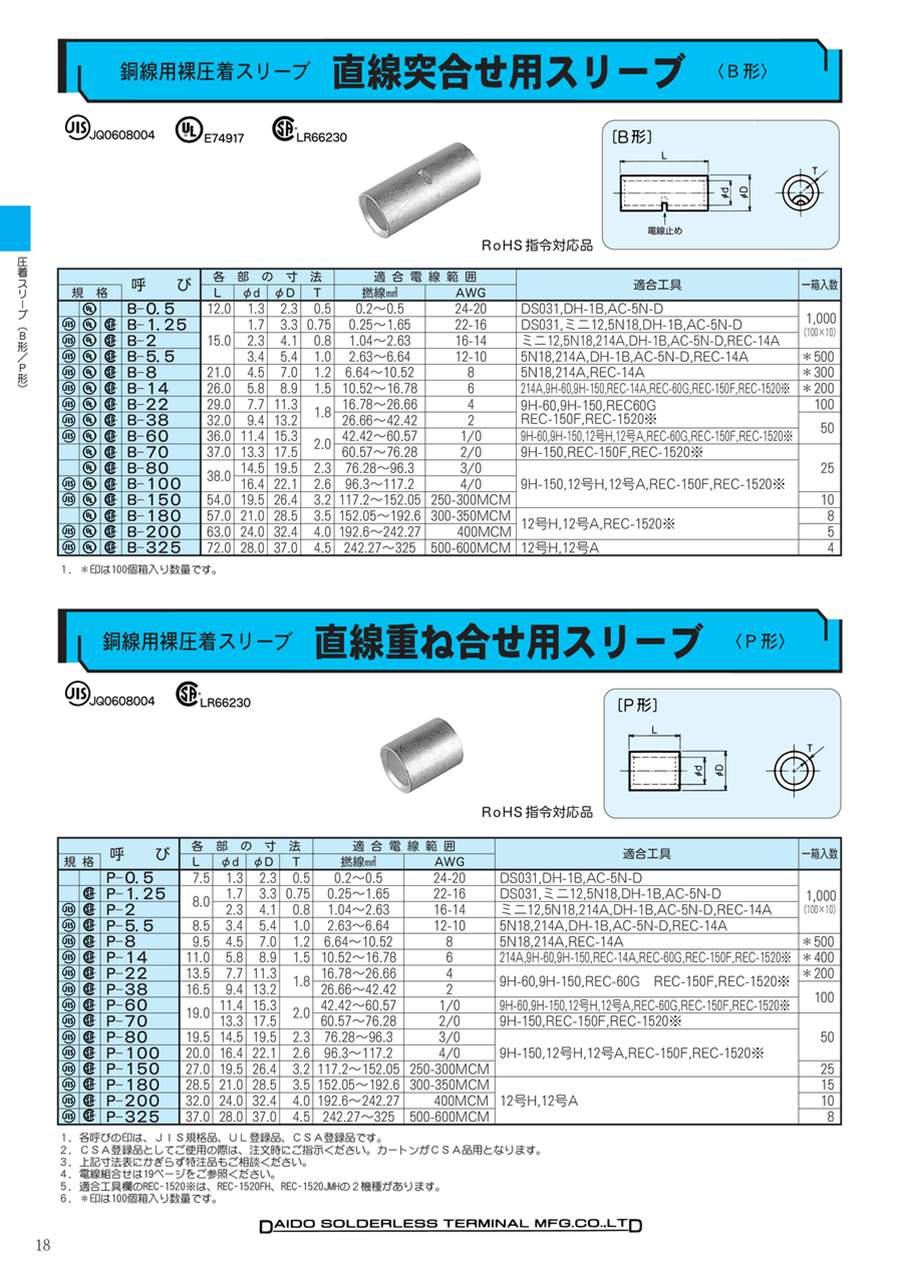

商品情報

外形図

呼び				各部の寸法				適応電線範囲		適合工具	一箱入数
規格				L	φd	φD	T	撚線mm²	AWG	適合工具	一箱入数
	UL		B-0.5	12.0	1.3	2.3	0.5	0.2～0.5	24-20	＊DS031,＊DH-1B,＊DS-A5	1,000 (100×10)
JIS	UL	CSA	B-1.25	15.0	1.7	3.3	0.75	0.25～1.65	22-16	＊DS031,＊DS-H12,＊DS-H18,＊DH-1B,＊DS-A5,PALM-125
JIS	UL	CSA	B-2		2.3	4.1	0.8	1.04～2.63	16-14	＊DS-H12,＊DS-H18,＊DS-H214,＊DH-1B,＊DS-A5,＊DS-E14,PALM-125
JIS	UL	CSA	B-5.5		3.4	5.4	1.0	2.63～6.64	12-10	＊DS-H18,＊DS-H214,＊DH-1B,＊DS-A5,＊DS-E14,PALM-125	500(100×5)
JIS	UL	CSA	B-8	21.0	4.5	7.0	1.2	6.64～10.52	8	＊DS-H18,＊DS-H214,＊DS-E14	300(100×3)
JIS	UL	CSA	B-14	26.0	5.8	8.9	1.5	10.52～16.78	6	＊DS-H214,＊DS-HO60,＊DS-HO150,＊DS-E14,＊DS-E60,＊DS-E150,(注1)	200(100×2)
JIS	UL	CSA	B-22	29.0	7.7	11.3	1.8	16.78～26.66	4	＊DS-HO60,＊DS-HO150,DS-E60 ＊DS-E150,(注1)	100
JIS	UL	CSA	B-38	32.0	9.4	13.2	1.8	26.66～42.42	2	＊DS-HO60,＊DS-HO150,DS-E60 ＊DS-E150,(注1)	50
JIS	UL	CSA	B-60	36.0	11.4	15.3	2.0	42.42～60.57	1/0	＊DS-HO60,＊DS-HO150,12号H,＊12号A,＊DS-E60,＊DS-E150,(注1)	50
	UL	CSA	B-70	37.0	13.3	17.5	2.0	60.57～76.28	2/0	＊DS-HO150,＊DS-E150,(注1)	25
	UL	CSA	B-80	38.0	14.5	19.5	2.3	76.28～96.3	3/0	＊DS-HO150,12号H,＊12号A,＊DS-E150,(注1)
JIS	UL	CSA	B-100	38.0	16.4	22.1	2.6	96.3～117.2	4/0
JIS	UL	CSA	B-150	54.0	19.5	26.4	3.2	117.2～152.05	250-300MCM		10
	UL	CSA	B-180	57.0	21.0	28.5	3.5	152.05～192.6	300-350MCM	12号H,＊12号A,(注1)	8
JIS	UL	CSA	B-200	63.0	24.0	32.4	4.0	192.6～242.27	400MCM	12号H,＊12号A,(注1)	5
JIS	UL	CSA	B-325	72.0	28.0	37.0	4.5	242.27～325	500-600MCM	12号H,＊12号A	4

＊印はUL適合工具です。
（注1）※DS-E200M　 ※DS-E250M

型番リスト

表示件数

型番

全長 L

(mm)

適合電線サイズ

(AWG)

代表規格

適合電線範囲（撚線）

(mm²)

内径d1

(φ)

外形D

(mm)

適合工具

RoHS?

最小発注数量

12	24～20	UL	0.2～0.5	1.3	2.3	DS031，DH-1B，DS-A5	10	1パック 100個入り
21	8	UL / JIS / CSA	6.64～10.52	4.5	7.0	DS-H18，DS-H214，DS-E14	10	1パック 300個入り
26	6	UL / JIS / CSA	10.52～16.78	5.8	8.9	DS-H214，DS-HO60，DS-HO150，DS-E14，DS-E60，DS-E150，DS-E200M，DS-E250M	10	1パック 200個入り
29	4	UL / JIS / CSA	16.78～26.66	7.7	11.3	DS-HO60，DS-HO150，DS-E60，DS-E150，DS-E200M，DS-E250M	-	1パック 100個入り
32	2	UL / JIS / CSA	26.66～42.42	9.4	13.2	DS-HO60，DS-HO150，DS-E60，DS-E150，DS-E200M，DS-E250M	10	1パック 50個入り
36	1/0	UL / JIS / CSA	42.42～60.57	11.4	15.3	DS-HO60，DS-HO150，12号H，12号A，DS-E60，DS-E150，DS-E200M，DS-E250M	-	1パック 50個入り
37	2/0	UL / CSA	60.57～76.28	13.3	17.5	DS-HO150，DS-E150，DS-E200M，DS-E250M	10	1パック 25個入り
38	3/0	UL / CSA	76.28～96.3	14.5	19.5	DS-HO150，12号H，12号A，DS-E150，DS-E200M，DS-E250M	-	1パック 25個入り
38	4/0	UL / JIS / CSA	96.3～117.2	16.4	22.1	DS-HO150，12号H，12号A，DS-E150，DS-E200M，DS-E250M	-	1パック 25個入り
54	250～300MCM	UL / JIS / CSA	117.2～152.05	19.5	26.4	DS-HO150，12号H，12号A，DS-E150，DS-E200M，DS-E250M	-	1パック 10個入り
57	300～350MCM	UL / CSA	152.05～192.6	21	28.5	12号H，12号A，DS-E200M，DS-E250M	10	1パック 8個入り
63	400MCM	UL / JIS / CSA	192.6～242.27	24	32.4	12号H，12号A，DS-E200M，DS-E250M	-	1パック 5個入り
72	500～600MCM	UL / JIS / CSA	242.27～325	28	37.0	12号H，12号A	10	1パック 4個入り

通常単価(税別) (税込単価)	通常出荷日

915円 ( 1,007円 )	在庫品1日目当日出荷可能
10,227円 ( 11,250円 )	在庫品1日目当日出荷可能
13,817円8,981円 ( 9,879円 )	在庫品1日目当日出荷可能
10,446円 ( 11,491円 )	在庫品1日目当日出荷可能
7,417円 ( 8,159円 )	在庫品1日目当日出荷可能
6,956円 ( 7,652円 )	在庫品1日目当日出荷可能
4,841円 ( 5,325円 )	9日目
6,406円 ( 7,047円 )	在庫品1日目当日出荷可能
7,726円 ( 8,499円 )	在庫品1日目当日出荷可能
6,263円 ( 6,889円 )	在庫品1日目当日出荷可能
5,585円 ( 6,144円 )	9日目
4,996円 ( 5,496円 )	在庫品1日目当日出荷可能
5,473円 ( 6,020円 )	9日目

詳細情報

基本情報

基本情報

電線と電線との接続用の圧着端子。
【特長】
・電線がストッパーを境に向き合う形状で2箇所圧着
【用途】
・一般的な突合せスリーブで、電線に合わせたsqをバリエーションから選択可能

ご注意

【一部商品取扱終了情報】在庫無くなり次第、一部商品はミスミで受注受付を終了します。推奨代替品はございません。
