大同端子製造

直線重ね合せ用スリーブ（AVP形）【300～1000個入り】

カタログ |

一部SALE 2026/01/31まで
数量スライド割引
一部当日出荷可能

この商品のFAQをみる（1件）

通常単価(税別): 5,698円～12,027円特別価格

税込単価: 6,268円～13,230円特別価格

よく一緒に見られています

閲覧中の商品と併せてご検討ください

大同端子製造

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

大同端子製造

通常出荷日：在庫品1日目

直線重ね合せでの電線同士の接続用圧着スリーブ。【特長】・両サイドから電線を挿入...

種類
絶縁付圧着端子
形状
スリーブ
絶縁部素材
ビニル

未確定：候補が22型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品仕様

外形図

-	呼び		各部の寸法				電線抱合容量		適合工具
	規格	ビニル	φd₁		l	L₁	撚線mm²	AWG
	規格	ビニル	BV	BP	l	L₁	撚線mm²	AWG
ストレート形	-	AVP-0.5	2.2		7.5	17.5	0.3～0.5	22-20	DS05N, DH-1B, DS-A5, PALM-032A
	CSA	AVP-1.25	3.3		8.0	16.0	0.5～1.65	20-16	DS-Hi3, DS-Hi34, DS-1B, DS-A5, PALM-032A
	CSA	AVP-2	3.9		8.0	16.0	1.04～2.63	16-14	DS-Hi4, DS-Hi34, DS-1B, DS-A5, PALM-032A
	CSA	AVP-5.5	5.4		8.5	20.0	2.63～6.64	12-10	DS-Hi5, DH-1B, DS-A5

型番リスト

表示件数

型番

全長 L

(mm)

適合電線サイズ

(AWG)

代表規格

絶縁被覆(色)

適合電線範囲（撚線）

(mm²)

内径d1

(φ)

適合工具

RoHS?

最小発注数量

17.5	22～20	-	透明	0.3～0.5	2.2	DS05N，DH-1B，AC-5N-D	10	1パック 1000個入り
16	20～16	CSA	青	0.5～1.65	3.3	3号D，34号，34S，DH-1B，AC-5N-D	10	1パック 500個入り
16	20～16	CSA	赤	0.5～1.65	3.3	3号D，34号，34S，DH-1B，AC-5N-D	10	1パック 500個入り
16	20～16	CSA	黄	0.5～1.65	3.3	3号D，34号，34S，DH-1B，AC-5N-D	10	1パック 500個入り
16	20～16	CSA	黒	0.5～1.65	3.3	3号D，34号，34S，DH-1B，AC-5N-D	10	1パック 500個入り
16	20～16	CSA	[白] 白	0.5～1.65	3.3	3号D，34号，34S，DH-1B，AC-5N-D	10	1パック 500個入り
16	20～16	CSA	透明	0.5～1.65	3.3	3号D，34号，34S，DH-1B，AC-5N-D	-	1パック 500個入り
16	20～16	CSA	緑	0.5～1.65	3.3	3号D，34号，34S，DH-1B，AC-5N-D	10	1パック 500個入り
16	16～14	CSA	青	1.04～2.63	3.9	4号D，34号，34S，DH-1B，AC-5N-D	10	1パック 500個入り
16	16～14	CSA	赤	1.04～2.63	3.9	4号D，34号，34S，DH-1B，AC-5N-D	10	1パック 500個入り
16	16～14	CSA	黄	1.04～2.63	3.9	4号D，34号，34S，DH-1B，AC-5N-D	10	1パック 500個入り
16	16～14	CSA	黒	1.04～2.63	3.9	4号D，34号，34S，DH-1B，AC-5N-D	10	1パック 500個入り
16	16～14	CSA	[白] 白	1.04～2.63	3.9	4号D，34号，34S，DH-1B，AC-5N-D	10	1パック 500個入り
16	16～14	CSA	透明	1.04～2.63	3.9	4号D，34号，34S，DH-1B，AC-5N-D	10	1パック 500個入り
16	16～14	CSA	緑	1.04～2.63	3.9	4号D，34号，34S，DH-1B，AC-5N-D	10	1パック 500個入り
20	12～10	CSA	青	2.63～6.64	5.4	5号，DH-1B，AC-5N-D	10	1パック 300個入り
20	12～10	CSA	赤	2.63～6.64	5.4	5号，DH-1B，AC-5N-D	10	1パック 300個入り
20	12～10	CSA	黄	2.63～6.64	5.4	5号，DH-1B，AC-5N-D	10	1パック 300個入り
20	12～10	CSA	黒	2.63～6.64	5.4	5号，DH-1B，AC-5N-D	10	1パック 300個入り
20	12～10	CSA	[白] 白	2.63～6.64	5.4	5号，DH-1B，AC-5N-D	10	1パック 300個入り
20	12～10	CSA	透明	2.63～6.64	5.4	5号，DH-1B，AC-5N-D	10	1パック 300個入り
20	12～10	CSA	緑	2.63～6.64	5.4	5号，DH-1B，AC-5N-D	10	1パック 300個入り

通常単価(税別) (税込単価)	通常出荷日

12,027円11,064円 ( 12,170円 )	9日目
6,167円 ( 6,784円 )	9日目
6,167円 ( 6,784円 )	9日目
6,167円 ( 6,784円 )	9日目
6,167円 ( 6,784円 )	9日目
6,167円 ( 6,784円 )	9日目
6,430円 ( 7,073円 )	在庫品1日目当日出荷可能
6,167円 ( 6,784円 )	9日目
6,270円 ( 6,897円 )	9日目
6,270円 ( 6,897円 )	9日目
6,270円 ( 6,897円 )	9日目
6,270円 ( 6,897円 )	9日目
6,270円 ( 6,897円 )	9日目
6,270円 ( 6,897円 )	9日目
6,270円 ( 6,897円 )	9日目
5,698円 ( 6,268円 )	9日目
5,698円 ( 6,268円 )	9日目
5,698円 ( 6,268円 )	9日目
5,698円 ( 6,268円 )	9日目
5,698円 ( 6,268円 )	9日目
5,698円 ( 6,268円 )	9日目
5,698円 ( 6,268円 )	9日目

詳細情報

基本情報

基本情報

直線重ね合せでの電線同士の接続用圧着スリーブ。
【特長】
・両サイドから電線を挿入すれば、重ね合せの形で電線を接続できる
・錫めっき加工が施してあり、防錆性がある
・ストレート形ビニルキャップを標準装着。作業中の絶縁性確保や、絶縁体カラーによる識別目的に使用可能
【用途】
・重ね合せでの電線同士の接続をご検討されている場合に
・絶縁体標準搭載品をご希望の場合に
・絶縁体カラーによる識別をご検討されている場合に

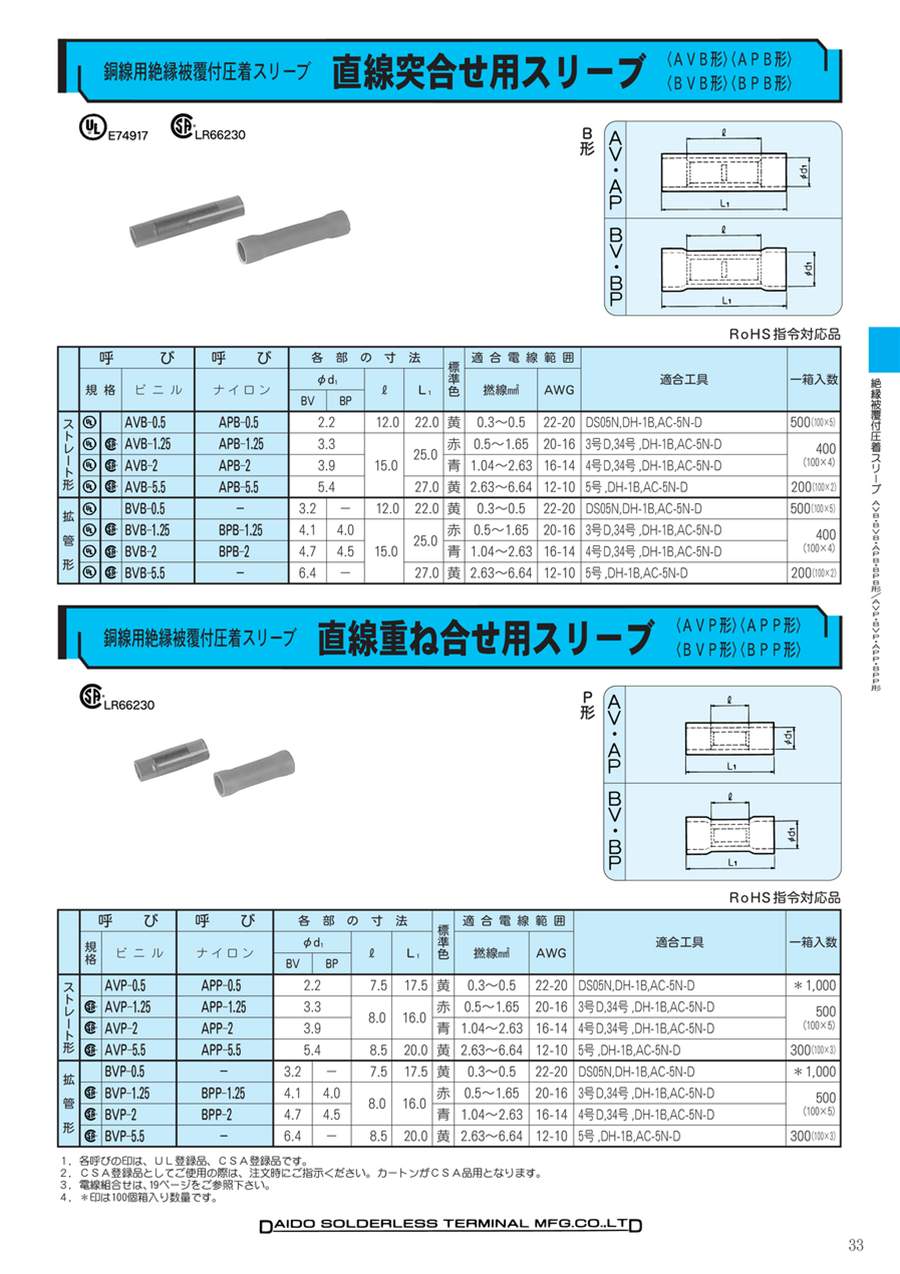

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

ミスミ
SS30UCR UL／CE対応
30V　ロボットケーブル（UL・CE対応）。業界トップクラスの細さと屈曲性に優れたおすすめの商品。
ミスミ
SS300R　UL規格　小径
300V　小径・ロボットケーブル(UL対応)。コストパフォーマンス・柔軟性に優れ、多くのシーンで使いやすいケーブルです。
ミスミ
CAT5e STP（より線／単線）自由長 LANケーブル

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

直線重ね合せ用スリーブ（AVP形）のレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Q圧着箇所はどこになりますか？

スリーブ中央1箇所の圧着でお願いします。
