絶縁付A【300個入り】
A-8Dの仕様・寸法情報
種類
絶縁付圧着端子
形状
棒型
外径(mm)
3.5
全長 L(mm)
33.5
適合電線サイズ(AWG)
12～10
代表規格
UL
適合電線範囲（撚線）(mm2)
2.63～6.64
内径d1(φ)
3.5
外形D(mm)
7.1
外形H(mm)
3.5
商品情報
製品仕様
外形図
| - | 呼び | 各部の寸法 | 適合電線範囲 | 適合工具 | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 規格 | B | H | L | F | E | φD | φd1 | T | 単線mm | 撚線mm2 | AWG | ||
| （UL） | A-8D | 3.5 | 3.5 | 33.5 | 25.2 | 8.3 | 7.1 | 3.5 | 1.2 | 1.82～2.89 | 2.63～6.64 | 12-10 | *DS-H18 *DS-H214 *DS-E14 |
*印はUL適合工具です。
※棒状形端子は通常の電流よりも60～70%位の目安でご使用ください。
詳細情報
基本情報
差込式端子台向けの棒状の舌部を持った裸圧着端子。
【特長】
・棒状の舌部が、差込式端子台の端子挿入部（スプリングロック部）に対応。
・コンパクトな施工作業に適している。
・錫めっき加工が施してあり、防錆性がある。
【用途】
・差込式端子台への使用をご検討されている場合に。

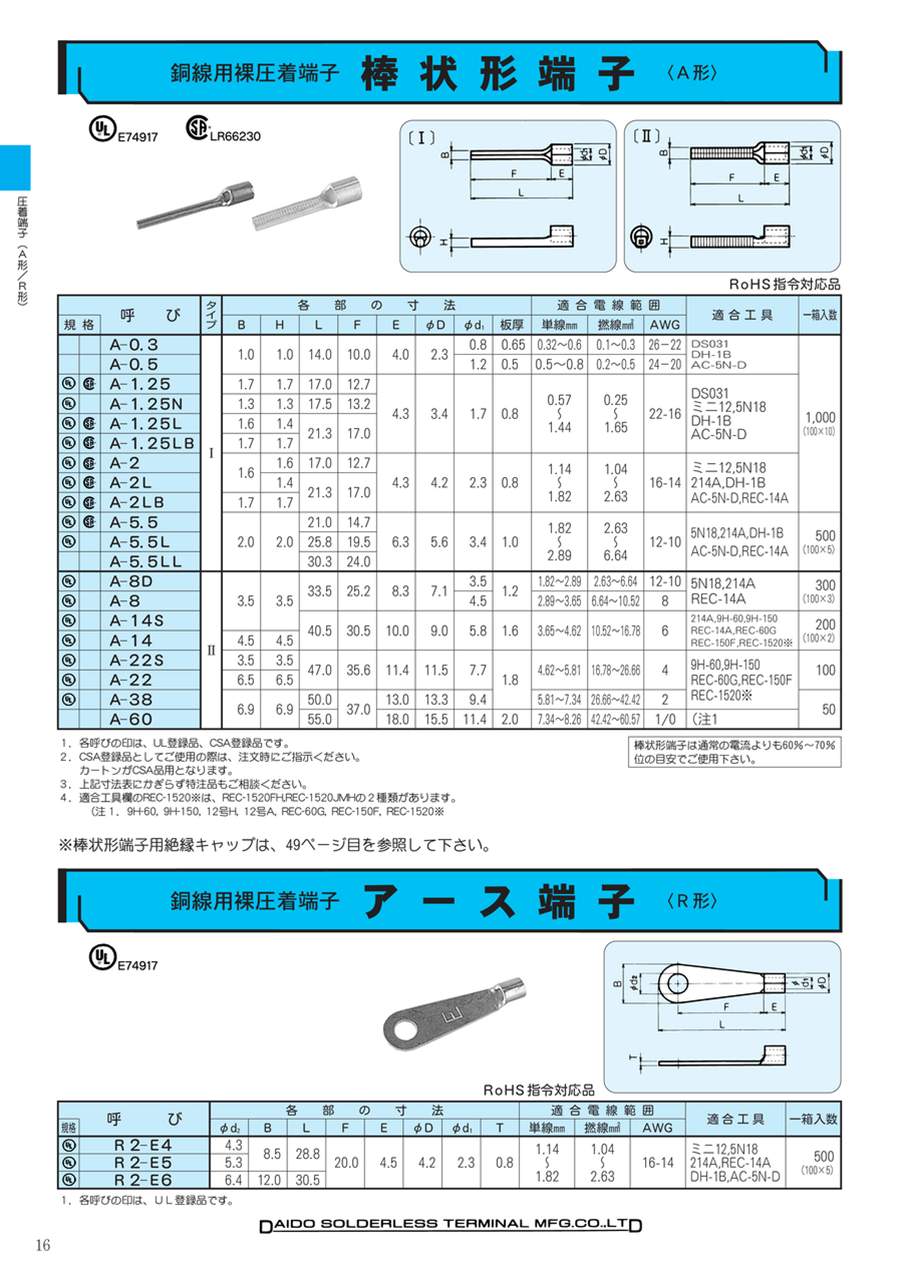

カタログ
類似品類似品をすべて見る
商品担当おすすめ
絶縁付Aの型番A-8Dのページです。
型番A-8Dに関する仕様情報を記載しております。
絶縁付Aのレビュー
この商品のレビューはありません
よくあるご質問（FAQ）
Q丸形端子との違いは何ですか？
A
丸形端子と比べ舌部が棒状形になっております。近年増えている差込式端子台との接続作業に適しており、従来の電線・圧着工具をそのままご使用頂けます。
