大同端子製造

丸先開形端子（APRF形）【300～500個入り】

カタログ |

数量スライド割引

この商品のFAQをみる（1件）

通常単価(税別): 4,779円～4,981円

税込単価: 5,257円～5,479円

丸形端子と角先開形端子の長所を併せ持った、絶縁被覆付圧着端子。【特長】・ビスを...

種類
絶縁付圧着端子
形状
丸先開型
絶縁部素材
ナイロン
代表規格
CSA

未確定：候補が66型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品仕様

外形図

-	呼び		各部の寸法								適合電線範囲		適合工具
-	規格	ナイロン	d₂	B	φd₁	F₁	l₂	l	L₁	板厚	撚線mm²	AWG	適合工具
ストレート形	CSA	APRF1.25-3	3.2	5.5	3.3	4.8	9.5	11.7	16.7	0.8	0.5～1.65	20-16	DS-Hi3 DS-Hi34 DS-Hi34S DH-1B *DS-A5 PALM-032A
	CSA	APRF1.25-3.5	3.7	5.5		4.8		11.4	16.4
	CSA	APRF1.25-S4	4.3	6.8		5.9		13.3	18.3
	CSA	APRF1.25-4	4.3	8.0		7.5		15.3	20.3
	CSA	APRF1.25-5	5.3	8.0		7.5		14.5	19.5
	CSA	APRF2-M3	3.2	5.5	3.9	5.1	9.5	11.7	16.7	0.8	1.04～2.63	16-14	DS-Hi4 DS-Hi34 DS-Hi34S DH-1B *DS-A5 PALM-032A
	CSA	APRF2-3	3.2	6.5		5.1		12.3	17.3
	CSA	APRF2-4	4.3	8.5		8.2		16.3	21.3
	CSA	APRF2-5	5.3	9.5		8.6		16.6	21.6
	CSA	APRF5.5-4	4.3	9.5	5.4	8.8	14.0	19.2	26.9	1.0	2.63～6.64	12-10	DS-Hi5 DH-1B *DS-A5
	CSA	APRF5.5-5	5.3	9.5	5.4	8.8	14.0	18.9	26.6	1.0	2.63～6.64	12-10	DS-Hi5 DH-1B *DS-A5

*印はUL適合工具です。

開発秘話

丸形端子に近い端子台接触面積・強度と、角先開形端子の持つ端子台着脱のしやすさの、良い所取りをした端子を開発いたしました。

型番リスト

表示件数

型番

内径 d2

(φ)

外径

(mm)

全長 L

(mm)

適合電線サイズ

(AWG)

絶縁被覆(色)

適合電線範囲（撚線）

(mm²)

内径d1

(φ)

適合工具

RoHS?

最小発注数量

3.2	5.5	16.7	20～16	青	0.5～1.65	3.3	3号D，34号，34S，DH-1B，AC-5N-D	10	1パック 500個入り
3.2	5.5	16.7	20～16	赤	0.5～1.65	3.3	3号D，34号，34S，DH-1B，AC-5N-D	10	1パック 500個入り
3.2	5.5	16.7	20～16	黄	0.5～1.65	3.3	3号D，34号，34S，DH-1B，AC-5N-D	10	1パック 500個入り
3.2	5.5	16.7	20～16	黒	0.5～1.65	3.3	3号D，34号，34S，DH-1B，AC-5N-D	10	1パック 500個入り
3.2	5.5	16.7	20～16	透明	0.5～1.65	3.3	3号D，34号，34S，DH-1B，AC-5N-D	10	1パック 500個入り
3.2	5.5	16.7	20～16	緑	0.5～1.65	3.3	3号D，34号，34S，DH-1B，AC-5N-D	10	1パック 500個入り
3.7	5.5	16.4	20～16	青	0.5～1.65	3.3	3号D，34号，34S，DH-1B，AC-5N-D	10	1パック 500個入り
3.7	5.5	16.4	20～16	赤	0.5～1.65	3.3	3号D，34号，34S，DH-1B，AC-5N-D	10	1パック 500個入り
3.7	5.5	16.4	20～16	黄	0.5～1.65	3.3	3号D，34号，34S，DH-1B，AC-5N-D	10	1パック 500個入り
3.7	5.5	16.4	20～16	黒	0.5～1.65	3.3	3号D，34号，34S，DH-1B，AC-5N-D	10	1パック 500個入り
3.7	5.5	16.4	20～16	透明	0.5～1.65	3.3	3号D，34号，34S，DH-1B，AC-5N-D	10	1パック 500個入り
3.7	5.5	16.4	20～16	緑	0.5～1.65	3.3	3号D，34号，34S，DH-1B，AC-5N-D	10	1パック 500個入り
4.3	8	20.3	20～16	青	0.5～1.65	3.3	3号D，34号，34S，DH-1B，AC-5N-D	10	1パック 500個入り
4.3	8	20.3	20～16	赤	0.5～1.65	3.3	3号D，34号，34S，DH-1B，AC-5N-D	10	1パック 500個入り
4.3	8	20.3	20～16	黄	0.5～1.65	3.3	3号D，34号，34S，DH-1B，AC-5N-D	10	1パック 500個入り
4.3	8	20.3	20～16	黒	0.5～1.65	3.3	3号D，34号，34S，DH-1B，AC-5N-D	10	1パック 500個入り
4.3	8	20.3	20～16	透明	0.5～1.65	3.3	3号D，34号，34S，DH-1B，AC-5N-D	10	1パック 500個入り
4.3	8	20.3	20～16	緑	0.5～1.65	3.3	3号D，34号，34S，DH-1B，AC-5N-D	10	1パック 500個入り
5.3	8	19.5	20～16	青	0.5～1.65	3.3	3号D，34号，34S，DH-1B，AC-5N-D	10	1パック 500個入り
5.3	8	19.5	20～16	赤	0.5～1.65	3.3	3号D，34号，34S，DH-1B，AC-5N-D	10	1パック 500個入り
5.3	8	19.5	20～16	黄	0.5～1.65	3.3	3号D，34号，34S，DH-1B，AC-5N-D	10	1パック 500個入り
5.3	8	19.5	20～16	黒	0.5～1.65	3.3	3号D，34号，34S，DH-1B，AC-5N-D	10	1パック 500個入り
5.3	8	19.5	20～16	透明	0.5～1.65	3.3	3号D，34号，34S，DH-1B，AC-5N-D	10	1パック 500個入り
5.3	8	19.5	20～16	緑	0.5～1.65	3.3	3号D，34号，34S，DH-1B，AC-5N-D	10	1パック 500個入り
4.3	6.8	18.3	20～16	青	0.5～1.65	3.3	3号D，34号，34S，DH-1B，AC-5N-D	10	1パック 500個入り
4.3	6.8	18.3	20～16	赤	0.5～1.65	3.3	3号D，34号，34S，DH-1B，AC-5N-D	10	1パック 500個入り
4.3	6.8	18.3	20～16	黄	0.5～1.65	3.3	3号D，34号，34S，DH-1B，AC-5N-D	10	1パック 500個入り
4.3	6.8	18.3	20～16	黒	0.5～1.65	3.3	3号D，34号，34S，DH-1B，AC-5N-D	10	1パック 500個入り
4.3	6.8	18.3	20～16	透明	0.5～1.65	3.3	3号D，34号，34S，DH-1B，AC-5N-D	10	1パック 500個入り
4.3	6.8	18.3	20～16	緑	0.5～1.65	3.3	3号D，34号，34S，DH-1B，AC-5N-D	10	1パック 500個入り
3.2	6.5	17.3	16～14	青	1.04～2.63	3.9	4号D，34号，34S，DH-1B，AC-5N-D	10	1パック 500個入り
3.2	6.5	17.3	16～14	赤	1.04～2.63	3.9	4号D，34号，34S，DH-1B，AC-5N-D	10	1パック 500個入り
3.2	6.5	17.3	16～14	黄	1.04～2.63	3.9	4号D，34号，34S，DH-1B，AC-5N-D	10	1パック 500個入り
3.2	6.5	17.3	16～14	黒	1.04～2.63	3.9	4号D，34号，34S，DH-1B，AC-5N-D	10	1パック 500個入り
3.2	6.5	17.3	16～14	透明	1.04～2.63	3.9	4号D，34号，34S，DH-1B，AC-5N-D	10	1パック 500個入り
3.2	6.5	17.3	16～14	緑	1.04～2.63	3.9	4号D，34号，34S，DH-1B，AC-5N-D	10	1パック 500個入り
4.3	8.5	21.3	16～14	青	1.04～2.63	3.9	4号D，34号，34S，DH-1B，AC-5N-D	10	1パック 500個入り
4.3	8.5	21.3	16～14	赤	1.04～2.63	3.9	4号D，34号，34S，DH-1B，AC-5N-D	10	1パック 500個入り
4.3	8.5	21.3	16～14	黄	1.04～2.63	3.9	4号D，34号，34S，DH-1B，AC-5N-D	10	1パック 500個入り
4.3	8.5	21.3	16～14	黒	1.04～2.63	3.9	4号D，34号，34S，DH-1B，AC-5N-D	10	1パック 500個入り
4.3	8.5	21.3	16～14	透明	1.04～2.63	3.9	4号D，34号，34S，DH-1B，AC-5N-D	10	1パック 500個入り
4.3	8.5	21.3	16～14	緑	1.04～2.63	3.9	4号D，34号，34S，DH-1B，AC-5N-D	10	1パック 500個入り
5.3	9.5	21.6	16～14	青	1.04～2.63	3.9	4号D，34号，34S，DH-1B，AC-5N-D	10	1パック 500個入り
5.3	9.5	21.6	16～14	赤	1.04～2.63	3.9	4号D，34号，34S，DH-1B，AC-5N-D	10	1パック 500個入り
5.3	9.5	21.6	16～14	黄	1.04～2.63	3.9	4号D，34号，34S，DH-1B，AC-5N-D	10	1パック 500個入り
5.3	9.5	21.6	16～14	黒	1.04～2.63	3.9	4号D，34号，34S，DH-1B，AC-5N-D	10	1パック 500個入り
5.3	9.5	21.6	16～14	透明	1.04～2.63	3.9	4号D，34号，34S，DH-1B，AC-5N-D	10	1パック 500個入り
5.3	9.5	21.6	16～14	緑	1.04～2.63	3.9	4号D，34号，34S，DH-1B，AC-5N-D	10	1パック 500個入り
3.2	5.5	16.7	16～14	青	1.04～2.63	3.9	4号D，34号，34S，DH-1B，AC-5N-D	10	1パック 500個入り
3.2	5.5	16.7	16～14	赤	1.04～2.63	3.9	4号D，34号，34S，DH-1B，AC-5N-D	10	1パック 500個入り
3.2	5.5	16.7	16～14	黄	1.04～2.63	3.9	4号D，34号，34S，DH-1B，AC-5N-D	10	1パック 500個入り
3.2	5.5	16.7	16～14	黒	1.04～2.63	3.9	4号D，34号，34S，DH-1B，AC-5N-D	10	1パック 500個入り
3.2	5.5	16.7	16～14	透明	1.04～2.63	3.9	4号D，34号，34S，DH-1B，AC-5N-D	10	1パック 500個入り
3.2	5.5	16.7	16～14	緑	1.04～2.63	3.9	4号D，34号，34S，DH-1B，AC-5N-D	10	1パック 500個入り
4.3	9.5	26.9	12～10	青	2.63～6.64	5.4	5号，DH-1B，AC-5N-D	10	1パック 300個入り
4.3	9.5	26.9	12～10	赤	2.63～6.64	5.4	5号，DH-1B，AC-5N-D	10	1パック 300個入り
4.3	9.5	26.9	12～10	黄	2.63～6.64	5.4	5号，DH-1B，AC-5N-D	10	1パック 300個入り
4.3	9.5	26.9	12～10	黒	2.63～6.64	5.4	5号，DH-1B，AC-5N-D	10	1パック 300個入り
4.3	9.5	26.9	12～10	透明	2.63～6.64	5.4	5号，DH-1B，AC-5N-D	10	1パック 300個入り
4.3	9.5	26.9	12～10	緑	2.63～6.64	5.4	5号，DH-1B，AC-5N-D	10	1パック 300個入り

通常単価(税別) (税込単価)	通常出荷日

4,779円 ( 5,257円 )	9日目
4,779円 ( 5,257円 )	9日目
4,779円 ( 5,257円 )	9日目
4,779円 ( 5,257円 )	9日目
4,779円 ( 5,257円 )	9日目
4,779円 ( 5,257円 )	9日目
4,779円 ( 5,257円 )	9日目
4,779円 ( 5,257円 )	9日目
4,779円 ( 5,257円 )	9日目
4,779円 ( 5,257円 )	9日目
4,779円 ( 5,257円 )	9日目
4,779円 ( 5,257円 )	9日目
4,779円 ( 5,257円 )	9日目
4,779円 ( 5,257円 )	9日目
4,779円 ( 5,257円 )	9日目
4,779円 ( 5,257円 )	9日目
4,779円 ( 5,257円 )	9日目
4,779円 ( 5,257円 )	9日目
4,779円 ( 5,257円 )	9日目
4,779円 ( 5,257円 )	9日目
4,779円 ( 5,257円 )	9日目
4,779円 ( 5,257円 )	9日目
4,779円 ( 5,257円 )	9日目
4,779円 ( 5,257円 )	9日目
4,779円 ( 5,257円 )	9日目
4,779円 ( 5,257円 )	9日目
4,779円 ( 5,257円 )	9日目
4,779円 ( 5,257円 )	9日目
4,779円 ( 5,257円 )	9日目
4,779円 ( 5,257円 )	9日目
4,959円 ( 5,455円 )	9日目
4,959円 ( 5,455円 )	9日目
4,959円 ( 5,455円 )	9日目
4,959円 ( 5,455円 )	9日目
4,959円 ( 5,455円 )	9日目
4,959円 ( 5,455円 )	9日目
4,959円 ( 5,455円 )	9日目
4,959円 ( 5,455円 )	9日目
4,959円 ( 5,455円 )	9日目
4,959円 ( 5,455円 )	9日目
4,959円 ( 5,455円 )	9日目
4,959円 ( 5,455円 )	9日目
4,959円 ( 5,455円 )	9日目
4,959円 ( 5,455円 )	9日目
4,959円 ( 5,455円 )	9日目
4,959円 ( 5,455円 )	9日目
4,959円 ( 5,455円 )	9日目
4,959円 ( 5,455円 )	9日目
4,959円 ( 5,455円 )	9日目
4,959円 ( 5,455円 )	9日目
4,959円 ( 5,455円 )	9日目
4,959円 ( 5,455円 )	9日目
4,959円 ( 5,455円 )	9日目
4,959円 ( 5,455円 )	9日目
4,981円 ( 5,479円 )	9日目
4,981円 ( 5,479円 )	9日目
4,981円 ( 5,479円 )	9日目
4,981円 ( 5,479円 )	9日目
4,981円 ( 5,479円 )	9日目
4,981円 ( 5,479円 )	9日目

基本情報

基本情報

丸形端子と角先開形端子の長所を併せ持った、絶縁被覆付圧着端子。
【特長】
・ビスを外さなくても端子台と端子とを着脱できる簡便性がある。
・角先開形端子より端子台との接触面積が広く、発熱の可能性をより低減する。
・角先開形端子より舌部の強度が高く、端子の曲りや破損に対し効果を発揮する。
・錫めっき加工が施してあり、防錆性がある。
・ストレート形ナイロンキャップ標準装着。作業中の絶縁性確保や、絶縁体カラーによる識別目的に使用可能。
【用途】
・端子台と端子の着脱の作業性（作業時間）を重視する場合。端子台から着脱の可能性がある機器、作業場に。
・絶縁体標準搭載品をご希望の場合や、絶縁体カラーによる識別をご検討されている場合に。

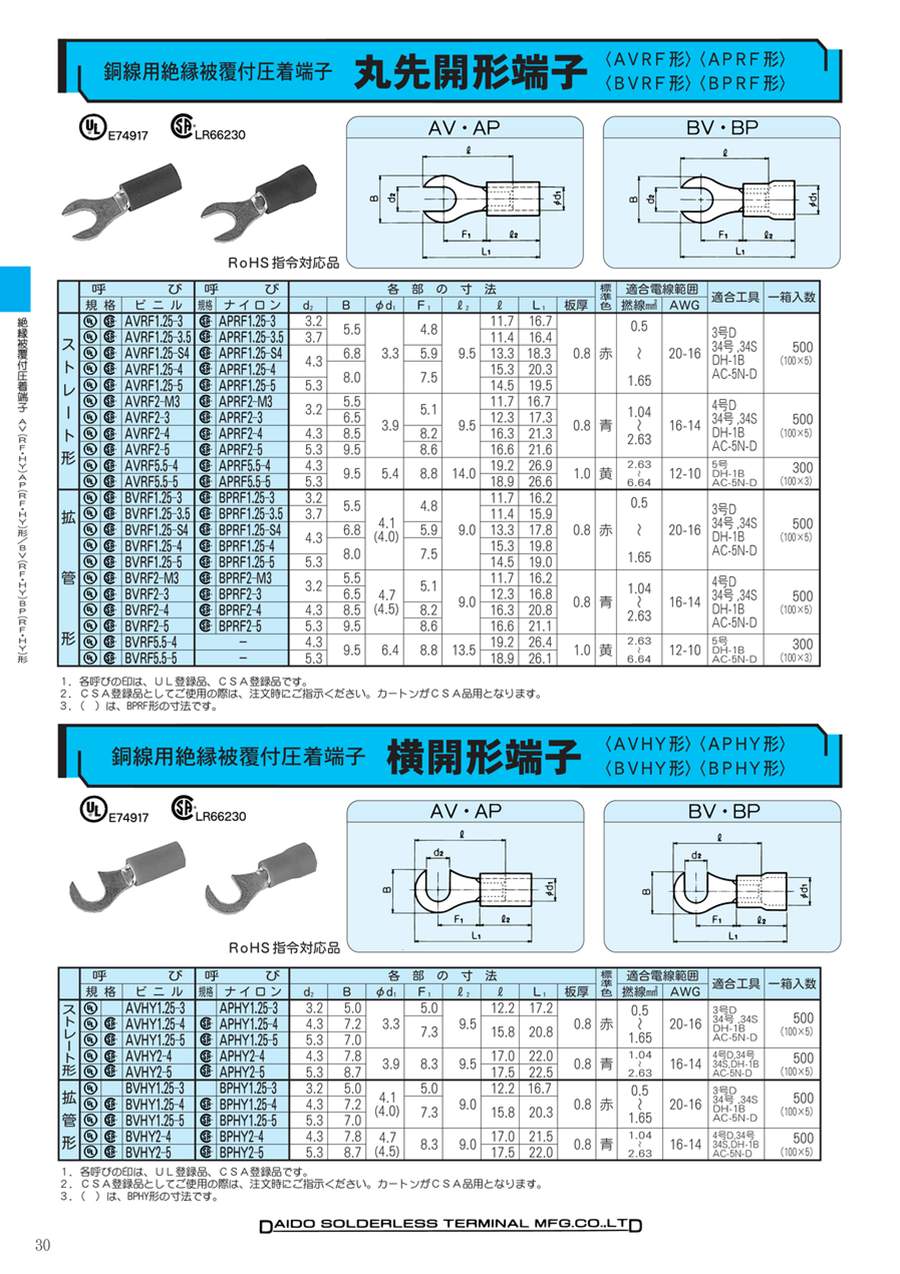

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

ミスミ
SS30UCR UL／CE対応
30V　ロボットケーブル（UL・CE対応）。業界トップクラスの細さと屈曲性に優れたおすすめの商品。
ミスミ
SS300R　UL規格　小径
300V　小径・ロボットケーブル(UL対応)。コストパフォーマンス・柔軟性に優れ、多くのシーンで使いやすいケーブルです。
ミスミ
CAT5e STP（より線／単線）自由長 LANケーブル

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

丸先開形端子（APRF形）のレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Q角先開形端子との違いは何ですか？

角先開形端子と比べ舌部が広い為、端子台との接触面積が広く　また強度面でも優位性があります。
