丸形端子（RBP、RBC形）【300～500個入り】

カタログ |

数量スライド割引

この商品のFAQをみる（1件）

通常単価(税別): 5,182円～9,665円

税込単価: 5,700円～10,632円

標準的な丸形の舌部を持った圧着端子。【特長】・JIS規格品をベースとする丸形の...

種類
絶縁付圧着端子
形状
丸型
絶縁部素材
ナイロン

ご注意

【受注再開のお知らせ】
こちらの商品は受注を停止しておりましたが、メーカー出荷再開に伴いご注文可能になりました。
商品画像は代表画像を掲載しています。詳細形状はカタログをご参照ください。

未確定：候補が119型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品仕様

外形図

拡管形

呼び			各部の寸法								標準色	適合電線範囲		適合工具
規格		ナイロン	φd₂	B	φd₁	F₁	l₂	l	L₁	板厚	標準色	撚線mm²	AWG	適合工具
-	CSA	RBP1.25-2	2.5	5.5	4.0	4.8	9.0	12.0	16.5	0.8	赤	0.5～1.65	20-16	DS-Hi3 DS-Hi34 DS-Hi34S DH-1B DS-A5 PALM-032A
JIS	CSA	RBP1.25-3(RBC1.25-3)	3.2			4.8		12.0	16.5
-	CSA	RBP1.25-M3				6.6		13.8	18.3
-	-	RBP1.25-N3		5.6		7.6	9.5	14.9	19.4
-	CSA	RBP1.25-V3		6.6		6.6	9.0	14.4	18.9
-	CSA	RBP1.25-L3		8.0		7.5		15.5	20.0
-	CSA	RBP1.25-S3.5	3.7	5.5		4.8		12.0	16.5
-	CSA	RBP1.25-M3.5		5.5		6.6		13.8	18.3
-	-	RBP1.25-N3		5.6		7.6	9.5	14.9	19.4
JIS	CSA	RBP1.25-3.5(RBC1.25-3.5)		6.6		6.6	9.0	14.4	18.9
-	CSA	RBP1.25-S4	4.3	6.6		6.6		14.4	18.9
JIS	CSA	RBP1.25-4(RBC1.25-4)	4.3	8.0		7.5		15.5	20.0
JIS	CSA	RBP1.25-5(RBC1.25-5)	5.3			7.5		15.5	20.0
-	-	RBP1.25-L5	5.3			10.0		18.5	23.0
-	CSA	RBP1.25-6	6.4	11.5				20.2	24.7
-	CSA	RBP1.25-8	8.4	11.5				20.2	24.7
-	CSA	RBP1.25-10	10.5	13.6		10.5		21.8	26.3
-	-	RBP1.25-A10	10.5	22.0		14.0		29.5	34.0
-	-	RBP1.25-12	13.0	22.0		14.0		29.5	34.0
-	CSA	RBP2-3	3.2	6.6	4.5	5.2	9.0	13.0	17.5	0.8	青	1.04～2.63	16-14	DS-Hi4 DS-Hi34 DS-Hi34S DH-1B DS-A5 PALM-032A
-	CSA	RBP2-M3		5.5		5.2		12.4	16.9
-	CSA	RBP2-L3		5.5		6.5		13.7	18.2
-	-	RBP2-M3.5	3.7	5.8		6.5		13.9	18.4
JIS	CSA	RBP2-3.5（RBC2-3.5）		6.6		5.2		13.0	17.5
-	CSA	RBP2-L3.5				8.3		16.0	20.5
-	CSA	RBP2-M4	4.3			6.5		14.3	18.8
-	CSA	RBP2-S4				8.3		16.0	20.5
JIS	CSA	RBP2-4(RBC2-4)		8.5		7.8		16.5	21.0
-	CSA	RBP2-S5	5.3	8.5				16.5	21.0
JIS	CSA	RBP2-5(RBC2-5)		9.5				17.0	21.5
-	-	RBP2-L5		12.0		11.0		21.5	26.0
JIS	CSA	RBP2-6(RBC2-6)	6.4
JIS	CSA	RBP2-8(RBC2-8)	8.4
-	-	RBP2-A8		18.0		14.0		27.5	32.0
-	-	RBP2-B8		16.0		16.0		28.5	33.0
-	CSA	RBP2-10	10.5	14.5		12.3		24.0	28.5
-	-	RBP2-A10		18.0		14.0		27.5	32.0
-	-	RBP2-B10		20.0		18.0		32.5	37.0
-	CSA	RBP2-12	13.0	17.0		13.9		26.9	31.4
-	-	RBP2-A12	13.0	22.0		14.0		29.5	34.0

（）はJIS規格品の呼びを示します。
※上記以外の型番についてはカタログをご参照ください。

型番リスト

表示件数

型番

内径 d2

(φ)

外径

(mm)

全長 L

(mm)

適合電線サイズ

(AWG)

代表規格

絶縁被覆(色)

適合電線範囲（撚線）

(mm²)

内径d1

(φ)

適合工具

RoHS?

最小発注数量

3.2	5.5	16.5	20～16	JIS / CSA	青	0.5～1.65	4	DS-Hi3、DS-Hi34、DS-Hi34S、DH-1B、DS-A5、PALM-032A	10	1パック 500個入り
3.2	5.5	16.5	20～16	JIS / CSA	赤	0.5～1.65	4	DS-Hi3、DS-Hi34、DS-Hi34S、DH-1B、DS-A5、PALM-032A	10	1パック 500個入り
3.2	5.5	16.5	20～16	JIS / CSA	黄	0.5～1.65	4	DS-Hi3、DS-Hi34、DS-Hi34S、DH-1B、DS-A5、PALM-032A	10	1パック 500個入り
3.7	6.6	18.9	20～16	JIS / CSA	青	0.5～1.65	4	DS-Hi3、DS-Hi34、DS-Hi34S、DH-1B、DS-A5、PALM-032A	10	1パック 500個入り
3.7	6.6	18.9	20～16	JIS / CSA	赤	0.5～1.65	4	DS-Hi3、DS-Hi34、DS-Hi34S、DH-1B、DS-A5、PALM-032A	10	1パック 500個入り
3.7	6.6	18.9	20～16	JIS / CSA	黄	0.5～1.65	4	DS-Hi3、DS-Hi34、DS-Hi34S、DH-1B、DS-A5、PALM-032A	10	1パック 500個入り
4.3	8	20	20～16	JIS / CSA	青	0.5～1.65	4	DS-Hi3、DS-Hi34、DS-Hi34S、DH-1B、DS-A5、PALM-032A	10	1パック 500個入り
4.3	8	20	20～16	JIS / CSA	赤	0.5～1.65	4	DS-Hi3、DS-Hi34、DS-Hi34S、DH-1B、DS-A5、PALM-032A	10	1パック 500個入り
4.3	8	20	20～16	JIS / CSA	黄	0.5～1.65	4	DS-Hi3、DS-Hi34、DS-Hi34S、DH-1B、DS-A5、PALM-032A	10	1パック 500個入り
5.3	8	20	20～16	JIS / CSA	青	0.5～1.65	4	DS-Hi3、DS-Hi34、DS-Hi34S、DH-1B、DS-A5、PALM-032A	10	1パック 500個入り
5.3	8	20	20～16	JIS / CSA	赤	0.5～1.65	4	DS-Hi3、DS-Hi34、DS-Hi34S、DH-1B、DS-A5、PALM-032A	10	1パック 500個入り
5.3	8	20	20～16	JIS / CSA	黄	0.5～1.65	4	DS-Hi3、DS-Hi34、DS-Hi34S、DH-1B、DS-A5、PALM-032A	10	1パック 500個入り
3.7	6.6	17.5	16～14	JIS / CSA	青	1.04～2.63	4.5	DS-Hi4、DS-Hi34、DS-Hi34S、DH-1B、DS-A5、PALM-032A	10	1パック 500個入り
3.7	6.6	17.5	16～14	JIS / CSA	赤	1.04～2.63	4.5	DS-Hi4、DS-Hi34、DS-Hi34S、DH-1B、DS-A5、PALM-032A	10	1パック 500個入り
3.7	6.6	17.5	16～14	JIS / CSA	黄	1.04～2.63	4.5	DS-Hi4、DS-Hi34、DS-Hi34S、DH-1B、DS-A5、PALM-032A	10	1パック 500個入り
4.3	8.5	21	16～14	JIS / CSA	青	1.04～2.63	4.5	DS-Hi4、DS-Hi34、DS-Hi34S、DH-1B、DS-A5、PALM-032A	10	1パック 500個入り
4.3	8.5	21	16～14	JIS / CSA	赤	1.04～2.63	4.5	DS-Hi4、DS-Hi34、DS-Hi34S、DH-1B、DS-A5、PALM-032A	10	1パック 500個入り
4.3	8.5	21	16～14	JIS / CSA	黄	1.04～2.63	4.5	DS-Hi4、DS-Hi34、DS-Hi34S、DH-1B、DS-A5、PALM-032A	10	1パック 500個入り
5.3	9.5	21.5	16～14	JIS / CSA	青	1.04～2.63	4.5	DS-Hi4、DS-Hi34、DS-Hi34S、DH-1B、DS-A5、PALM-032A	10	1パック 500個入り
5.3	9.5	21.5	16～14	JIS / CSA	赤	1.04～2.63	4.5	DS-Hi4、DS-Hi34、DS-Hi34S、DH-1B、DS-A5、PALM-032A	10	1パック 500個入り
5.3	9.5	21.5	16～14	JIS / CSA	黄	1.04～2.63	4.5	DS-Hi4、DS-Hi34、DS-Hi34S、DH-1B、DS-A5、PALM-032A	10	1パック 500個入り
6.4	12	26	16～14	JIS / CSA	青	1.04～2.63	4.5	DS-Hi4、DS-Hi34、DS-Hi34S、DH-1B、DS-A5、PALM-032A	10	1パック 400個入り
6.4	12	26	16～14	JIS / CSA	赤	1.04～2.63	4.5	DS-Hi4、DS-Hi34、DS-Hi34S、DH-1B、DS-A5、PALM-032A	10	1パック 400個入り
6.4	12	26	16～14	JIS / CSA	黄	1.04～2.63	4.5	DS-Hi4、DS-Hi34、DS-Hi34S、DH-1B、DS-A5、PALM-032A	10	1パック 400個入り
8.4	12	26	16～14	JIS / CSA	青	1.04～2.63	4.5	DS-Hi4、DS-Hi34、DS-Hi34S、DH-1B、DS-A5、PALM-032A	10	1パック 400個入り
8.4	12	26	16～14	JIS / CSA	赤	1.04～2.63	4.5	DS-Hi4、DS-Hi34、DS-Hi34S、DH-1B、DS-A5、PALM-032A	10	1パック 400個入り
8.4	12	26	16～14	JIS / CSA	黄	1.04～2.63	4.5	DS-Hi4、DS-Hi34、DS-Hi34S、DH-1B、DS-A5、PALM-032A	10	1パック 400個入り
2.5	5.5	16.5	20～16	CSA	青	0.5～1.65	4	DS-Hi3、DS-Hi34、DS-Hi34S、DH-1B、DS-A5、PALM-032A	10	1パック 500個入り
2.5	5.5	16.5	20～16	CSA	赤	0.5～1.65	4	DS-Hi3、DS-Hi34、DS-Hi34S、DH-1B、DS-A5、PALM-032A	10	1パック 500個入り
2.5	5.5	16.5	20～16	CSA	黄	0.5～1.65	4	DS-Hi3、DS-Hi34、DS-Hi34S、DH-1B、DS-A5、PALM-032A	10	1パック 500個入り
6.4	11.5	24.7	20～16	CSA	青	0.5～1.65	4	DS-Hi3、DS-Hi34、DS-Hi34S、DH-1B、DS-A5、PALM-032A	10	1パック 500個入り
6.4	11.5	24.7	20～16	CSA	赤	0.5～1.65	4	DS-Hi3、DS-Hi34、DS-Hi34S、DH-1B、DS-A5、PALM-032A	10	1パック 500個入り
6.4	11.5	24.7	20～16	CSA	黄	0.5～1.65	4	DS-Hi3、DS-Hi34、DS-Hi34S、DH-1B、DS-A5、PALM-032A	10	1パック 500個入り
8.4	11.5	24.7	20～16	CSA	青	0.5～1.65	4	DS-Hi3、DS-Hi34、DS-Hi34S、DH-1B、DS-A5、PALM-032A	10	1パック 500個入り
8.4	11.5	24.7	20～16	CSA	赤	0.5～1.65	4	DS-Hi3、DS-Hi34、DS-Hi34S、DH-1B、DS-A5、PALM-032A	10	1パック 500個入り
8.4	11.5	24.7	20～16	CSA	黄	0.5～1.65	4	DS-Hi3、DS-Hi34、DS-Hi34S、DH-1B、DS-A5、PALM-032A	10	1パック 500個入り
10.5	13.6	26.3	20～16	CSA	青	0.5～1.65	4	DS-Hi3、DS-Hi34、DS-Hi34S、DH-1B、DS-A5、PALM-032A	10	1パック 500個入り
10.5	13.6	26.3	20～16	CSA	赤	0.5～1.65	4	DS-Hi3、DS-Hi34、DS-Hi34S、DH-1B、DS-A5、PALM-032A	10	1パック 500個入り
10.5	13.6	26.3	20～16	CSA	黄	0.5～1.65	4	DS-Hi3、DS-Hi34、DS-Hi34S、DH-1B、DS-A5、PALM-032A	10	1パック 500個入り
13	22	34	20～16	-	青	0.5～1.65	4	DS-Hi3、DS-Hi34、DS-Hi34S、DH-1B、DS-A5、PALM-032A	10	1パック 300個入り
13	22	34	20～16	-	赤	0.5～1.65	4	DS-Hi3、DS-Hi34、DS-Hi34S、DH-1B、DS-A5、PALM-032A	10	1パック 300個入り
13	22	34	20～16	-	黄	0.5～1.65	4	DS-Hi3、DS-Hi34、DS-Hi34S、DH-1B、DS-A5、PALM-032A	10	1パック 300個入り
10.5	22	34	20～16	-	青	0.5～1.65	4	DS-Hi3、DS-Hi34、DS-Hi34S、DH-1B、DS-A5、PALM-032A	10	1パック 300個入り
10.5	22	34	20～16	-	赤	0.5～1.65	4	DS-Hi3、DS-Hi34、DS-Hi34S、DH-1B、DS-A5、PALM-032A	10	1パック 300個入り
10.5	22	34	20～16	-	黄	0.5～1.65	4	DS-Hi3、DS-Hi34、DS-Hi34S、DH-1B、DS-A5、PALM-032A	10	1パック 300個入り
3.2	8	20	20～16	CSA	青	0.5～1.65	4	DS-Hi3、DS-Hi34、DS-Hi34S、DH-1B、DS-A5、PALM-032A	10	1パック 500個入り
3.2	8	20	20～16	CSA	赤	0.5～1.65	4	DS-Hi3、DS-Hi34、DS-Hi34S、DH-1B、DS-A5、PALM-032A	10	1パック 500個入り
3.2	8	20	20～16	CSA	黄	0.5～1.65	4	DS-Hi3、DS-Hi34、DS-Hi34S、DH-1B、DS-A5、PALM-032A	10	1パック 500個入り
5.3	8	23	20～16	-	青	0.5～1.65	4	DS-Hi3、DS-Hi34、DS-Hi34S、DH-1B、DS-A5、PALM-032A	10	1パック 500個入り
5.3	8	23	20～16	-	赤	0.5～1.65	4	DS-Hi3、DS-Hi34、DS-Hi34S、DH-1B、DS-A5、PALM-032A	10	1パック 500個入り
5.3	8	23	20～16	-	黄	0.5～1.65	4	DS-Hi3、DS-Hi34、DS-Hi34S、DH-1B、DS-A5、PALM-032A	10	1パック 500個入り
3.2	5.5	18.3	20～16	CSA	青	0.5～1.65	4	DS-Hi3、DS-Hi34、DS-Hi34S、DH-1B、DS-A5、PALM-032A	10	1パック 500個入り
3.2	5.5	18.3	20～16	CSA	赤	0.5～1.65	4	DS-Hi3、DS-Hi34、DS-Hi34S、DH-1B、DS-A5、PALM-032A	10	1パック 500個入り
3.2	5.5	18.3	20～16	CSA	黄	0.5～1.65	4	DS-Hi3、DS-Hi34、DS-Hi34S、DH-1B、DS-A5、PALM-032A	10	1パック 500個入り
3.7	5.5	18.3	20～16	CSA	青	0.5～1.65	4	DS-Hi3、DS-Hi34、DS-Hi34S、DH-1B、DS-A5、PALM-032A	10	1パック 500個入り
3.7	5.5	18.3	20～16	CSA	赤	0.5～1.65	4	DS-Hi3、DS-Hi34、DS-Hi34S、DH-1B、DS-A5、PALM-032A	10	1パック 500個入り
3.7	5.5	18.3	20～16	CSA	黄	0.5～1.65	4	DS-Hi3、DS-Hi34、DS-Hi34S、DH-1B、DS-A5、PALM-032A	10	1パック 500個入り
3.2	5.6	19.4	20～16	-	青	0.5～1.65	4	DS-Hi3、DS-Hi34、DS-Hi34S、DH-1B、DS-A5、PALM-032A	10	1パック 500個入り
3.2	5.6	19.4	20～16	-	赤	0.5～1.65	4	DS-Hi3、DS-Hi34、DS-Hi34S、DH-1B、DS-A5、PALM-032A	10	1パック 500個入り
3.2	5.6	19.4	20～16	-	黄	0.5～1.65	4	DS-Hi3、DS-Hi34、DS-Hi34S、DH-1B、DS-A5、PALM-032A	10	1パック 500個入り

通常単価(税別) (税込単価)	通常出荷日

5,182円 ( 5,700円 )	9日目
5,182円 ( 5,700円 )	9日目
5,182円 ( 5,700円 )	9日目
5,182円 ( 5,700円 )	9日目
5,182円 ( 5,700円 )	9日目
5,182円 ( 5,700円 )	9日目
5,182円 ( 5,700円 )	9日目
5,182円 ( 5,700円 )	9日目
5,182円 ( 5,700円 )	9日目
5,182円 ( 5,700円 )	9日目
5,182円 ( 5,700円 )	9日目
5,182円 ( 5,700円 )	9日目
5,363円 ( 5,899円 )	9日目
5,363円 ( 5,899円 )	9日目
5,363円 ( 5,899円 )	9日目
5,363円 ( 5,899円 )	9日目
5,363円 ( 5,899円 )	9日目
5,363円 ( 5,899円 )	9日目
5,363円 ( 5,899円 )	9日目
5,363円 ( 5,899円 )	9日目
5,363円 ( 5,899円 )	9日目
5,789円 ( 6,368円 )	9日目
5,789円 ( 6,368円 )	9日目
5,789円 ( 6,368円 )	9日目
5,789円 ( 6,368円 )	9日目
5,789円 ( 6,368円 )	9日目
5,789円 ( 6,368円 )	9日目
5,182円 ( 5,700円 )	9日目
5,182円 ( 5,700円 )	9日目
5,182円 ( 5,700円 )	9日目
6,503円 ( 7,153円 )	9日目
6,503円 ( 7,153円 )	9日目
6,503円 ( 7,153円 )	9日目
6,503円 ( 7,153円 )	9日目
6,503円 ( 7,153円 )	9日目
6,503円 ( 7,153円 )	9日目
6,863円 ( 7,549円 )	9日目
6,863円 ( 7,549円 )	9日目
6,863円 ( 7,549円 )	9日目
6,544円 ( 7,198円 )	9日目
6,544円 ( 7,198円 )	9日目
6,544円 ( 7,198円 )	9日目
6,544円 ( 7,198円 )	9日目
6,544円 ( 7,198円 )	9日目
6,544円 ( 7,198円 )	9日目
5,182円 ( 5,700円 )	9日目
5,182円 ( 5,700円 )	9日目
5,182円 ( 5,700円 )	9日目
6,503円 ( 7,153円 )	9日目
6,503円 ( 7,153円 )	9日目
6,503円 ( 7,153円 )	9日目
5,182円 ( 5,700円 )	9日目
5,182円 ( 5,700円 )	9日目
5,182円 ( 5,700円 )	9日目
5,182円 ( 5,700円 )	9日目
5,182円 ( 5,700円 )	9日目
5,182円 ( 5,700円 )	9日目
5,418円 ( 5,960円 )	9日目
5,418円 ( 5,960円 )	9日目
5,418円 ( 5,960円 )	9日目

基本情報

基本情報

標準的な丸形の舌部を持った圧着端子。
【特長】
・JIS規格品をベースとする丸形の舌部を持ち、端子台との接続の確実性を重視した端子
・広く使用されている端子
・錫めっき加工が施してあり、防錆性がある
・拡管形ナイロンキャップ標準装着。作業中の絶縁性確保のほか、絶縁体カラーによる識別目的にも使用可能
【用途】
・端子台と端子の接続後の確実性を重視されている場合に
・絶縁体標準搭載品をご希望の場合に
・絶縁体カラーによる識別をご検討されている場合に

ご注意

【受注再開のお知らせ】
こちらの商品は受注を停止しておりましたが、メーカー出荷再開に伴いご注文可能になりました。
商品画像は代表画像を掲載しています。詳細形状はカタログをご参照ください。

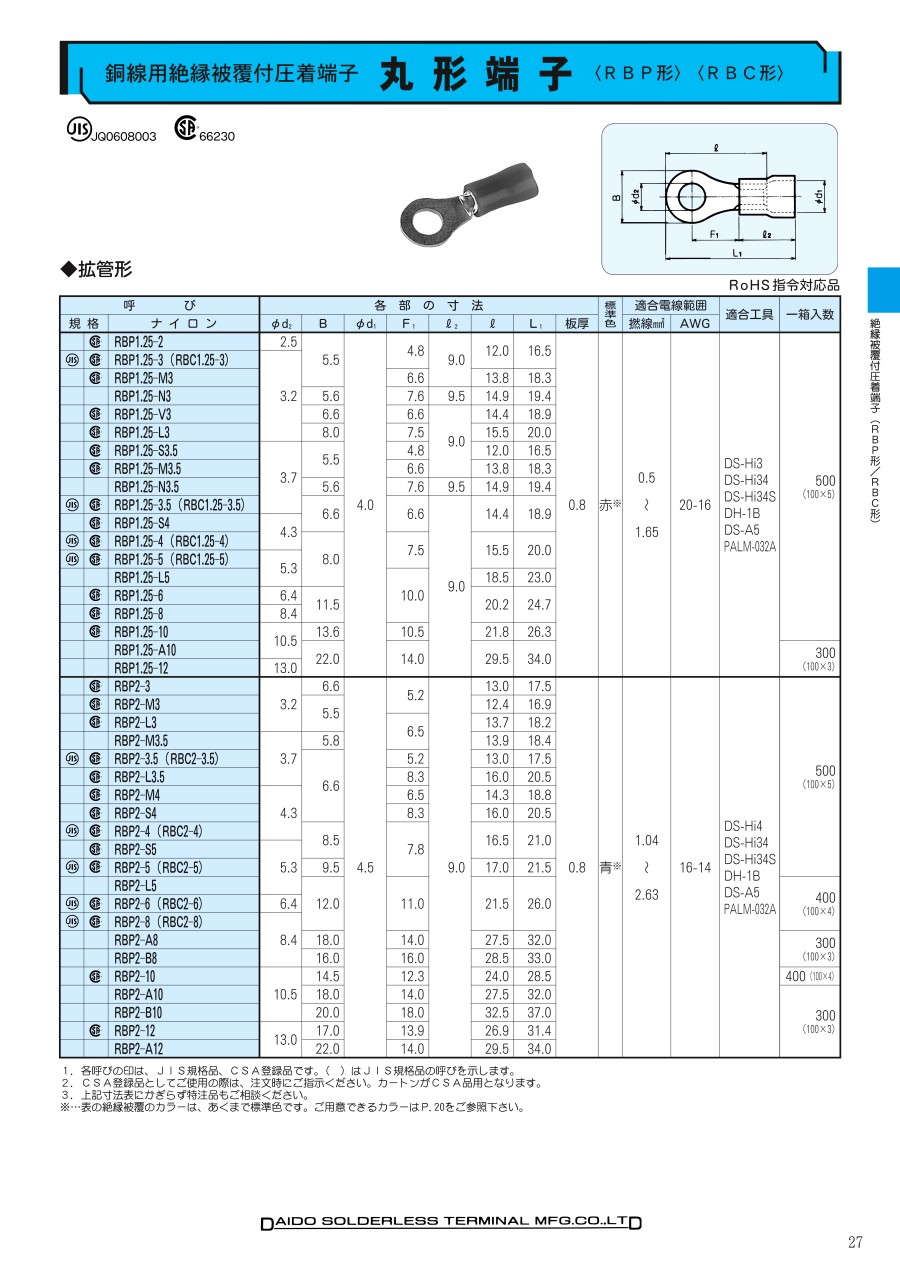

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

ミスミ
SS30UCR UL／CE対応
30V　ロボットケーブル（UL・CE対応）。業界トップクラスの細さと屈曲性に優れたおすすめの商品。
ミスミ
SS300R　UL規格　小径
300V　小径・ロボットケーブル(UL対応)。コストパフォーマンス・柔軟性に優れ、多くのシーンで使いやすいケーブルです。
ミスミ
CAT5e STP（より線／単線）自由長 LANケーブル

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

丸形端子（RBP、RBC形）のレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Q丸形端子はJIS規格品ですか？

一部の丸形端子がJIS規格品となっております。詳しくはメーカーホームページの電子カタログ、またはメーカーの製品カタログの製品の項をご参照下さい。
