大同端子製造

銅線用絶縁被覆付圧着端子丸形端子（RAV形）【100～1000個入り】

Name: 銅線用絶縁被覆付圧着端子 丸形端子（RAV形）【100～1,000個入り】
Brand: 大同端子製造
SKU: 222000453637
Rating: 5 (4 reviews)

カタログ |

数量スライド割引
一部当日出荷可能

平均満足度5.0

この商品のレビューをみる（4件）

この商品のFAQをみる（1件）

通常単価(税別): 3,360円～8,494円

税込単価: 3,696円～9,343円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

大同端子製造

銅線用裸圧着端子丸タイプ（R形）

4.6

通常価格(税別)： 380円 (税込価格：418円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

大同端子製造

銅線用絶縁被覆付丸形圧着端子RAA／RAV（ストレート形）

通常価格(税別)： 3,503円 (税込価格：3,853円)

通常出荷日：在庫品1日目

電線と端子台の接続に用いる一般的な端子。【特長】・接続作業後の端子台との固定が...

詳細情報を確認する

種類
絶縁付圧着端子
形状
丸型
絶縁部素材
ビニル

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
絶縁被覆を装着した状態でのご提供となります。
【一部商品取扱終了情報】在庫無くなり次第、一部商品はミスミで受注受付を終了します。推奨代替品はございません。

未確定：候補が538型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図と寸法

ストレート形

呼び				各部の寸法								標準色	適合電線範囲		適合工具
規格			ビニル	φd₂	B	φd₁	F₁	ℓ₂	ℓ	L₁	板厚	標準色	撚線mm²	AWG	適合工具
			RAV0.08-3	3.2	5.2	2.2	5.9	9.5	12.5	18.0	0.8	黄	0.08	28	DS05N DH-1B
			RAV0.08-M3.5	3.7	5.5	2.2	7.7	9.5	14.5	20.0	0.8	黄	0.08	28	DS05N DH-1B
	UL		RAV0.3-2	2.2	5.2	2.2	5.9	9.5	12.5	18.0	0.65	黄	0.1 ～ 0.3	26-24	＊DS05N ＊DH-1B ＊DS-A5 PALM-032A
	UL		RAV0.3-3	3.2	5.2		5.9		12.5	18.0
	UL		RAV0.3-3.5	3.7	6.6		7.7		15.0	20.5
	UL		RAV0.3-4	4.3	6.6		7.7		15.0	20.5
	UL		RAV0.5-2	2.2	5.2	2.2	5.9	9.5	12.5	18.0	0.5	黄	0.3 ～ 0.5	22-20	＊DS05N ＊DH-1B ＊DS-A5 PALM-032A
	UL		RAV0.5-3	3.2	5.2		5.9		12.5	18.0
	UL		RAV0.5-3.5	3.7	6.6		7.7		15.0	20.5
	UL		RAV0.5-4	4.3	6.6		7.7
	UL		RAV0.5-5	5.3	8.0		7.0
	UL	CSA	RAV1.25-2	2.5	5.5	3.3	4.8	9.5	12.0	17.0	0.8	赤	0.5 ～ 1.65	20-16	＊DS-Hi3 ＊DS-Hi34 ＊DS-Hi34S ＊DH-1B ＊DS-A5 PALM-032A
JIS	UL	CSA	RAV1.25-3(RAA1.25-3)	3.2			4.8		12.0	17.0
	UL	CSA	RAV1.25-M3				6.6		13.8	18.8
			RAV1.25-N3		5.6		7.6		14.9	19.9
	UL	CSA	RAV1.25-V3		6.6		6.6		14.4	19.4
	UL	CSA	RAV1.25-L3		8.0		7.5		15.5	20.5
	UL	CSA	RAV1.25-S3.5	3.7	5.5		4.8		12.0	17.0
	UL	CSA	RAV1.25-M3.5		5.5		6.6		13.8	18.8
			RAV1.25-N3.5		5.6		7.6		14.9	19.9
JIS	UL	CSA	RAV1.25-3.5(RAA1.25-3.5)		6.6		6.6		14.4	19.4
	UL	CSA	RAV1.25-S4	4.3	6.6		6.6		14.4	19.4
JIS	UL	CSA	RAV1.25-4(RAA1.25-4)	4.3	8.0		7.5		15.5	20.5
JIS	UL	CSA	RAV1.25-4(RAA1.25-5)	5.3			7.5		15.5	20.5
	UL		RAV1.25-L5	5.3			10.0		18.5	23.5
	UL	CSA	RAV1.25-6	6.4	11.5				20.2	25.2
	UL	CSA	RAV1.25-8	8.4	11.5				20.2	25.2
	UL	CSA	RAV1.25-10	10.5	13.6		10.5		21.8	26.8
			RAV1.25-A10	10.5	22.0		14.0		29.5	34.5
			RAV1.25-12	13.0	22.0		14.0		29.5	34.5
	UL	CSA	RAV2-3	3.2	6.6	3.9	5.2	9.5	13.0	18.0	0.8	青	1.04 ～ 2.63	16-14	＊DS-Hi4 ＊DS-Hi34 ＊DS-Hi34S ＊DH-1B ＊DS-A5 PALM-032A
	UL	CSA	RAV2-M3		5.5		6.5		12.4	17.4
	UL	CSA	RAV2-L3		5.5		6.5		13.7	18.7
	UL		RAV2-M3.5	3.7	5.8		5.2		13.9	18.9
JIS	UL	CSA	RAV2-3.5(RAA2-3.5)		6.6		8.3		13.0	18.0
	UL	CSA	RAV2-L3.5				6.5		16.0	21.0
	UL	CSA	RAV2-M4	4.3			8.3		14.3	19.3
	UL	CSA	RAV2-S4				7.8		16.0	21.0
JIS	UL	CSA	RAV2-4(RAA2-4)		8.5				16.5	21.5
	UL	CSA	RAV2-S5	5.3	8.5				16.5	21.5
JIS	UL	CSA	RAV2-5(RAA2-5)		9.5				17.0	22.0
			RAV2-L5		12.0		11.0		21.5	26.5
JIS	UL	CSA	RAV2-6(RAA2-6)	6.4
JIS	UL	CSA	RAV2-8(RAA2-8)	8.4
	UL		RAV2-A8		18.0		14.0		27.5	32.5
	UL		RAV2-B8		16.0		16.0		28.5	33.5
	UL	CSA	RAV2-10	10.5	14.5		12.3		24.0	29.0
	UL		RAV2-A10		18.0		14.0		27.5	32.5
	UL		RAV2-B10		20.0		18.0		32.5	37.5
	UL	CSA	RAV2-12	13.0	17.0		13.9		26.9	31.9
	UL		RAV2-A12	13.0	22.0		14.0		29.5	34.5

（）はJIS規格品の呼びを示します。
CSA登録品としてご使用の際は、注文時にご指示ください。カートンがCSA品用となります。
＊印はUL適合工具です。

型番リスト

表示件数

...

型番

内径 d2

(φ)

外径

(mm)

全長 L

(mm)

適合電線サイズ

(AWG)

代表規格

絶縁被覆(色)

適合電線範囲（撚線）

(mm²)

内径d1

(φ)

適合工具

RoHS?

最小発注数量

3.2	5.5	17	20～16	UL / JIS / CSA	青	0.5～1.65	3.3	DS-Hi3、DS-Hi34、DS-Hi34S、DH-1B、DS-A5、PALM-032A	10	1パック 500個入り
3.2	5.5	17	20～16	UL / JIS / CSA	赤	0.5～1.65	3.3	DS-Hi3、DS-Hi34、DS-Hi34S、DH-1B、DS-A5、PALM-032A	10	1パック 500個入り
3.2	5.5	17	20～16	UL / JIS / CSA	黄	0.5～1.65	3.3	DS-Hi3、DS-Hi34、DS-Hi34S、DH-1B、DS-A5、PALM-032A	10	1パック 500個入り
3.2	5.5	17	20～16	UL / JIS / CSA	黒	0.5～1.65	3.3	DS-Hi3、DS-Hi34、DS-Hi34S、DH-1B、DS-A5、PALM-032A	10	1パック 500個入り
3.2	5.5	17	20～16	UL / JIS / CSA	[白] 白	0.5～1.65	3.3	DS-Hi3、DS-Hi34、DS-Hi34S、DH-1B、DS-A5、PALM-032A	10	1パック 500個入り
3.2	5.5	17	20～16	UL / JIS / CSA	透明	0.5～1.65	3.3	DS-Hi3、DS-Hi34、DS-Hi34S、DH-1B、DS-A5、PALM-032A	10	1パック 500個入り
3.2	5.5	17	20～16	UL / JIS / CSA	緑	0.5～1.65	3.3	DS-Hi3、DS-Hi34、DS-Hi34S、DH-1B、DS-A5、PALM-032A	-	1パック 500個入り
3.7	6.6	19.4	20～16	UL / JIS / CSA	青	0.5～1.65	3.3	DS-Hi3、DS-Hi34、DS-Hi34S、DH-1B、DS-A5、PALM-032A	10	1パック 500個入り
3.7	6.6	19.4	20～16	UL / JIS / CSA	赤	0.5～1.65	3.3	DS-Hi3、DS-Hi34、DS-Hi34S、DH-1B、DS-A5、PALM-032A	10	1パック 500個入り
3.7	6.6	19.4	20～16	UL / JIS / CSA	黄	0.5～1.65	3.3	DS-Hi3、DS-Hi34、DS-Hi34S、DH-1B、DS-A5、PALM-032A	10	1パック 500個入り
3.7	6.6	19.4	20～16	UL / JIS / CSA	黒	0.5～1.65	3.3	DS-Hi3、DS-Hi34、DS-Hi34S、DH-1B、DS-A5、PALM-032A	10	1パック 500個入り
3.7	6.6	19.4	20～16	UL / JIS / CSA	[白] 白	0.5～1.65	3.3	DS-Hi3、DS-Hi34、DS-Hi34S、DH-1B、DS-A5、PALM-032A	10	1パック 500個入り
3.7	6.6	19.4	20～16	UL / JIS / CSA	透明	0.5～1.65	3.3	DS-Hi3、DS-Hi34、DS-Hi34S、DH-1B、DS-A5、PALM-032A	-	1パック 500個入り
3.7	6.6	19.4	20～16	UL / JIS / CSA	緑	0.5～1.65	3.3	DS-Hi3、DS-Hi34、DS-Hi34S、DH-1B、DS-A5、PALM-032A	10	1パック 500個入り
4.3	8	20.5	20～16	UL / JIS / CSA	赤	0.5～1.65	3.3	DS-Hi3、DS-Hi34、DS-Hi34S、DH-1B、DS-A5、PALM-032A	10	1パック 500個入り
4.3	8	20.5	20～16	UL / JIS / CSA	黄	0.5～1.65	3.3	DS-Hi3、DS-Hi34、DS-Hi34S、DH-1B、DS-A5、PALM-032A	10	1パック 500個入り
4.3	8	20.5	20～16	UL / JIS / CSA	[白] 白	0.5～1.65	3.3	DS-Hi3、DS-Hi34、DS-Hi34S、DH-1B、DS-A5、PALM-032A	10	1パック 500個入り
4.3	8	20.5	20～16	UL / JIS / CSA	透明	0.5～1.65	3.3	DS-Hi3、DS-Hi34、DS-Hi34S、DH-1B、DS-A5、PALM-032A	-	1パック 500個入り
4.3	8	20.5	20～16	UL / JIS / CSA	緑	0.5～1.65	3.3	DS-Hi3、DS-Hi34、DS-Hi34S、DH-1B、DS-A5、PALM-032A	10	1パック 500個入り
5.3	8	20.5	20～16	UL / JIS / CSA	青	0.5～1.65	3.3	DS-Hi3、DS-Hi34、DS-Hi34S、DH-1B、DS-A5、PALM-032A	10	1パック 500個入り
5.3	8	20.5	20～16	UL / JIS / CSA	赤	0.5～1.65	3.3	DS-Hi3、DS-Hi34、DS-Hi34S、DH-1B、DS-A5、PALM-032A	10	1パック 500個入り
5.3	8	20.5	20～16	UL / JIS / CSA	黄	0.5～1.65	3.3	DS-Hi3、DS-Hi34、DS-Hi34S、DH-1B、DS-A5、PALM-032A	10	1パック 500個入り
5.3	8	20.5	20～16	UL / JIS / CSA	黒	0.5～1.65	3.3	DS-Hi3、DS-Hi34、DS-Hi34S、DH-1B、DS-A5、PALM-032A	10	1パック 500個入り
5.3	8	20.5	20～16	UL / JIS / CSA	[白] 白	0.5～1.65	3.3	DS-Hi3、DS-Hi34、DS-Hi34S、DH-1B、DS-A5、PALM-032A	10	1パック 500個入り
5.3	8	20.5	20～16	UL / JIS / CSA	透明	0.5～1.65	3.3	DS-Hi3、DS-Hi34、DS-Hi34S、DH-1B、DS-A5、PALM-032A	10	1パック 500個入り
5.3	8	20.5	20～16	UL / JIS / CSA	緑	0.5～1.65	3.3	DS-Hi3、DS-Hi34、DS-Hi34S、DH-1B、DS-A5、PALM-032A	10	1パック 500個入り
3.7	6.6	18	16～14	UL / JIS / CSA	青	1.04～2.63	3.9	DS-Hi4、DS-Hi34、DS-Hi34S、DH-1B、DS-A5、PALM-032A	-	1パック 500個入り
3.7	6.6	18	16～14	UL / JIS / CSA	赤	1.04～2.63	3.9	DS-Hi4、DS-Hi34、DS-Hi34S、DH-1B、DS-A5、PALM-032A	10	1パック 500個入り
3.7	6.6	18	16～14	UL / JIS / CSA	黄	1.04～2.63	3.9	DS-Hi4、DS-Hi34、DS-Hi34S、DH-1B、DS-A5、PALM-032A	10	1パック 500個入り
3.7	6.6	18	16～14	UL / JIS / CSA	黒	1.04～2.63	3.9	DS-Hi4、DS-Hi34、DS-Hi34S、DH-1B、DS-A5、PALM-032A	10	1パック 500個入り
3.7	6.6	18	16～14	UL / JIS / CSA	[白] 白	1.04～2.63	3.9	DS-Hi4、DS-Hi34、DS-Hi34S、DH-1B、DS-A5、PALM-032A	10	1パック 500個入り
3.7	6.6	18	16～14	UL / JIS / CSA	透明	1.04～2.63	3.9	DS-Hi4、DS-Hi34、DS-Hi34S、DH-1B、DS-A5、PALM-032A	10	1パック 500個入り
3.7	6.6	18	16～14	UL / JIS / CSA	緑	1.04～2.63	3.9	DS-Hi4、DS-Hi34、DS-Hi34S、DH-1B、DS-A5、PALM-032A	10	1パック 500個入り
4.3	8.5	21.5	16～14	UL / JIS / CSA	青	1.04～2.63	3.9	DS-Hi4、DS-Hi34、DS-Hi34S、DH-1B、DS-A5、PALM-032A	10	1パック 500個入り
4.3	8.5	21.5	16～14	UL / JIS / CSA	黄	1.04～2.63	3.9	DS-Hi4、DS-Hi34、DS-Hi34S、DH-1B、DS-A5、PALM-032A	-	1パック 500個入り
4.3	8.5	21.5	16～14	UL / JIS / CSA	黒	1.04～2.63	3.9	DS-Hi4、DS-Hi34、DS-Hi34S、DH-1B、DS-A5、PALM-032A	10	1パック 500個入り
4.3	8.5	21.5	16～14	UL / JIS / CSA	[白] 白	1.04～2.63	3.9	DS-Hi4、DS-Hi34、DS-Hi34S、DH-1B、DS-A5、PALM-032A	10	1パック 500個入り
4.3	8.5	21.5	16～14	UL / JIS / CSA	透明	1.04～2.63	3.9	DS-Hi4、DS-Hi34、DS-Hi34S、DH-1B、DS-A5、PALM-032A	10	1パック 500個入り
4.3	8.5	21.5	16～14	UL / JIS / CSA	緑	1.04～2.63	3.9	DS-Hi4、DS-Hi34、DS-Hi34S、DH-1B、DS-A5、PALM-032A	10	1パック 500個入り
5.3	9.5	22	16～14	UL / JIS / CSA	青	1.04～2.63	3.9	DS-Hi4、DS-Hi34、DS-Hi34S、DH-1B、DS-A5、PALM-032A	10	1パック 500個入り
5.3	9.5	22	16～14	UL / JIS / CSA	赤	1.04～2.63	3.9	DS-Hi4、DS-Hi34、DS-Hi34S、DH-1B、DS-A5、PALM-032A	10	1パック 500個入り
5.3	9.5	22	16～14	UL / JIS / CSA	黄	1.04～2.63	3.9	DS-Hi4、DS-Hi34、DS-Hi34S、DH-1B、DS-A5、PALM-032A	10	1パック 500個入り
5.3	9.5	22	16～14	UL / JIS / CSA	黒	1.04～2.63	3.9	DS-Hi4、DS-Hi34、DS-Hi34S、DH-1B、DS-A5、PALM-032A	10	1パック 500個入り
5.3	9.5	22	16～14	UL / JIS / CSA	[白] 白	1.04～2.63	3.9	DS-Hi4、DS-Hi34、DS-Hi34S、DH-1B、DS-A5、PALM-032A	10	1パック 500個入り
5.3	9.5	22	16～14	UL / JIS / CSA	透明	1.04～2.63	3.9	DS-Hi4、DS-Hi34、DS-Hi34S、DH-1B、DS-A5、PALM-032A	10	1パック 500個入り
5.3	9.5	22	16～14	UL / JIS / CSA	緑	1.04～2.63	3.9	DS-Hi4、DS-Hi34、DS-Hi34S、DH-1B、DS-A5、PALM-032A	10	1パック 500個入り
6.4	12	26.5	16～14	UL / JIS / CSA	青	1.04～2.63	3.9	DS-Hi4、DS-Hi34、DS-Hi34S、DH-1B、DS-A5、PALM-032A	10	1パック 400個入り
6.4	12	26.5	16～14	UL / JIS / CSA	赤	1.04～2.63	3.9	DS-Hi4、DS-Hi34、DS-Hi34S、DH-1B、DS-A5、PALM-032A	10	1パック 400個入り
6.4	12	26.5	16～14	UL / JIS / CSA	黄	1.04～2.63	3.9	DS-Hi4、DS-Hi34、DS-Hi34S、DH-1B、DS-A5、PALM-032A	10	1パック 400個入り
6.4	12	26.5	16～14	UL / JIS / CSA	黒	1.04～2.63	3.9	DS-Hi4、DS-Hi34、DS-Hi34S、DH-1B、DS-A5、PALM-032A	10	1パック 400個入り
6.4	12	26.5	16～14	UL / JIS / CSA	[白] 白	1.04～2.63	3.9	DS-Hi4、DS-Hi34、DS-Hi34S、DH-1B、DS-A5、PALM-032A	10	1パック 400個入り
6.4	12	26.5	16～14	UL / JIS / CSA	透明	1.04～2.63	3.9	DS-Hi4、DS-Hi34、DS-Hi34S、DH-1B、DS-A5、PALM-032A	10	1パック 400個入り
6.4	12	26.5	16～14	UL / JIS / CSA	緑	1.04～2.63	3.9	DS-Hi4、DS-Hi34、DS-Hi34S、DH-1B、DS-A5、PALM-032A	10	1パック 400個入り
8.4	12	26.5	16～14	UL / JIS / CSA	青	1.04～2.63	3.9	DS-Hi4、DS-Hi34、DS-Hi34S、DH-1B、DS-A5、PALM-032A	10	1パック 400個入り
8.4	12	26.5	16～14	UL / JIS / CSA	赤	1.04～2.63	3.9	DS-Hi4、DS-Hi34、DS-Hi34S、DH-1B、DS-A5、PALM-032A	10	1パック 400個入り
8.4	12	26.5	16～14	UL / JIS / CSA	黄	1.04～2.63	3.9	DS-Hi4、DS-Hi34、DS-Hi34S、DH-1B、DS-A5、PALM-032A	10	1パック 400個入り
8.4	12	26.5	16～14	UL / JIS / CSA	黒	1.04～2.63	3.9	DS-Hi4、DS-Hi34、DS-Hi34S、DH-1B、DS-A5、PALM-032A	10	1パック 400個入り
8.4	12	26.5	16～14	UL / JIS / CSA	[白] 白	1.04～2.63	3.9	DS-Hi4、DS-Hi34、DS-Hi34S、DH-1B、DS-A5、PALM-032A	10	1パック 400個入り
8.4	12	26.5	16～14	UL / JIS / CSA	透明	1.04～2.63	3.9	DS-Hi4、DS-Hi34、DS-Hi34S、DH-1B、DS-A5、PALM-032A	10	1パック 400個入り
8.4	12	26.5	16～14	UL / JIS / CSA	緑	1.04～2.63	3.9	DS-Hi4、DS-Hi34、DS-Hi34S、DH-1B、DS-A5、PALM-032A	10	1パック 400個入り

通常単価(税別) (税込単価)	通常出荷日

3,360円 ( 3,696円 )	9日目
3,884円 ( 4,272円 )	在庫品1日目当日出荷可能
3,360円 ( 3,696円 )	9日目
3,360円 ( 3,696円 )	9日目
3,360円 ( 3,696円 )	9日目
3,505円 ( 3,856円 )	在庫品1日目当日出荷可能
3,505円 ( 3,856円 )	在庫品1日目当日出荷可能
3,360円 ( 3,696円 )	9日目
3,503円 ( 3,853円 )	在庫品1日目当日出荷可能
3,360円 ( 3,696円 )	9日目
3,360円 ( 3,696円 )	9日目
3,360円 ( 3,696円 )	9日目
3,505円 ( 3,856円 )	在庫品1日目当日出荷可能
3,360円 ( 3,696円 )	9日目
3,503円 ( 3,853円 )	在庫品1日目当日出荷可能
3,505円 ( 3,856円 )	在庫品1日目当日出荷可能
3,360円 ( 3,696円 )	9日目
3,505円 ( 3,856円 )	在庫品1日目当日出荷可能
3,360円 ( 3,696円 )	9日目
3,360円 ( 3,696円 )	9日目
3,360円 ( 3,696円 )	9日目
3,360円 ( 3,696円 )	9日目
3,360円 ( 3,696円 )	9日目
3,360円 ( 3,696円 )	9日目
3,505円 ( 3,856円 )	在庫品1日目当日出荷可能
3,360円 ( 3,696円 )	9日目
3,690円 ( 4,059円 )	在庫品1日目当日出荷可能
3,540円 ( 3,894円 )	9日目
3,540円 ( 3,894円 )	9日目
3,540円 ( 3,894円 )	9日目
3,540円 ( 3,894円 )	9日目
3,540円 ( 3,894円 )	9日目
3,540円 ( 3,894円 )	9日目
3,691円 ( 4,060円 )	在庫品1日目当日出荷可能
3,691円 ( 4,060円 )	在庫品1日目当日出荷可能
3,540円 ( 3,894円 )	9日目
3,540円 ( 3,894円 )	9日目
3,540円 ( 3,894円 )	9日目
3,691円 ( 4,060円 )	在庫品1日目当日出荷可能
3,691円 ( 4,060円 )	在庫品1日目当日出荷可能
3,540円 ( 3,894円 )	9日目
3,540円 ( 3,894円 )	9日目
3,540円 ( 3,894円 )	9日目
3,540円 ( 3,894円 )	9日目
3,540円 ( 3,894円 )	9日目
3,540円 ( 3,894円 )	9日目
4,496円 ( 4,946円 )	在庫品1日目当日出荷可能
4,312円 ( 4,743円 )	9日目
4,312円 ( 4,743円 )	9日目
4,312円 ( 4,743円 )	9日目
4,312円 ( 4,743円 )	9日目
4,312円 ( 4,743円 )	9日目
4,312円 ( 4,743円 )	9日目
4,496円 ( 4,946円 )	在庫品1日目当日出荷可能
4,312円 ( 4,743円 )	9日目
4,312円 ( 4,743円 )	9日目
4,312円 ( 4,743円 )	9日目
4,312円 ( 4,743円 )	9日目
4,312円 ( 4,743円 )	9日目
4,312円 ( 4,743円 )	9日目

...

基本情報

基本情報

電線と端子台の接続に用いる一般的な端子。
【特長】
・接続作業後の端子台との固定が確実な端子。
・絶縁被覆が予め装着され、絶縁性・識別性を有する。
・端子部は一般的な丸形圧着端子。
・電線に合わせたsq、端子台ネジに合わせたビス穴径を、多くのバリエーションから選択可能。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
絶縁被覆を装着した状態でのご提供となります。
【一部商品取扱終了情報】在庫無くなり次第、一部商品はミスミで受注受付を終了します。推奨代替品はございません。

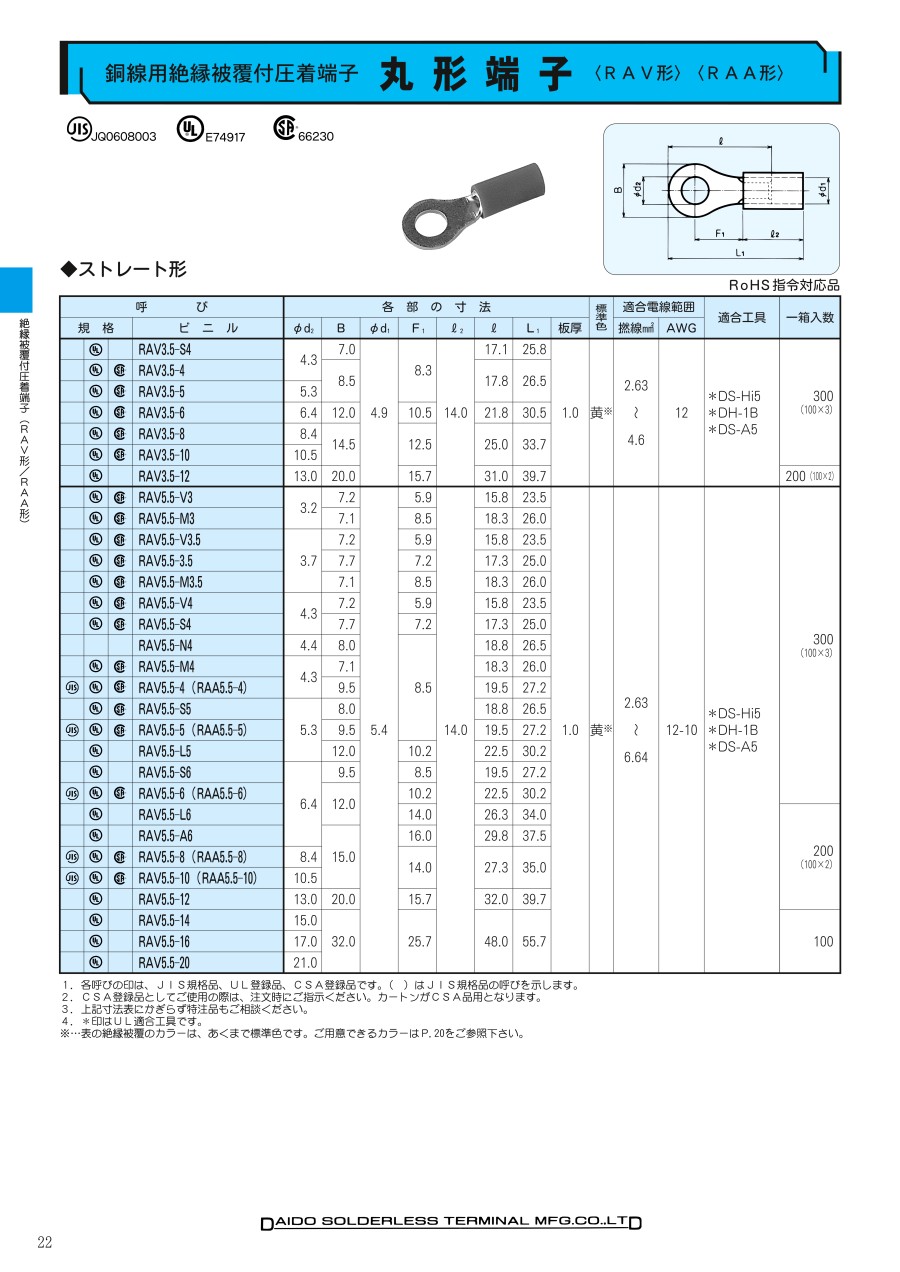

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

ミスミ
絶縁付圧着端子丸型
大同端子製造製。<br />各種規格取得の国内メーカー製絶縁付丸型圧着端子。<br />1パック100個売り。
ミスミ
SS30UCR UL／CE対応
30V　ロボットケーブル（UL・CE対応）。業界トップクラスの細さと屈曲性に優れたおすすめの商品。
ミスミ
SS300R　UL規格　小径
300V　小径・ロボットケーブル(UL対応)。コストパフォーマンス・柔軟性に優れ、多くのシーンで使いやすいケーブルです。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

銅線用絶縁被覆付圧着端子丸形端子（RAV形）のレビュー

5平均満足度：5.04件のレビュー

星5
100%
星4
0%
星3
0%
星2
0%
星1
0%

インバータの配線作業

満足度：5.02021/07/30

100個入り5箱セットで購入しました。価格はすごく安いと思います。このメーカーの製品の品質はとても良いです。

1人が参考にしています。

ハーネス加工

満足度：5.02021/01/19

今までは他社製の同型を使用していましたが、今回こちらを使用しました。今までとそん色なく価格が安いので今後はこちらを使用...もっと読む

1人が参考にしています。

抵抗器の端子化に

満足度：5.02019/06/08

通信の終端抵抗や、コンデンサと組み合わせて端子台に接続する用途に使用しました。 1.25-M3黄色だったので、納期は若干...もっと読む

0人が参考にしています。

メーカーの商品のアース線の器具として

満足度：5.02018/11/20

他の商品とも比較しましたが、性能面と価格でこの商品を選定しました。品質は問題なく、使い勝手のよい商品だと思います。内容量...もっと読む

0人が参考にしています。

4件全て見る

よくあるご質問（FAQ）

Q他社メーカーの同等品はありますか？

ほぼ同等品を用意しており、多くの場合対応可能です。

この商品を見た人は、こんな商品も見ています

	今見ている商品銅線用絶縁被覆付圧着端子丸形端子（RAV形）	銅線用絶縁被覆付丸形圧着端子RAA／RAV（ストレート形）	銅線用絶縁被覆付圧着端子棒状形端子（ストレート形）	銅線用環境配慮形絶縁被覆付圧着端子（R形）丸形	銅線用絶縁被覆付圧着スリーブ（P形）	銅線用絶縁被覆付板状形圧着端子
メーカー	大同端子製造	大同端子製造	大同端子製造	ニチフ端子工業	ニチフ端子工業	大同端子製造
通常価格	3,360円-	3,503円 -	5,939円	1,090円 -	2,245円 -	6,445円
通常出荷日	在庫品1日目〜	在庫品1日目	在庫品1日目	在庫品1日目〜	在庫品1日目〜	在庫品1日目
種類	絶縁付圧着端子	絶縁付圧着端子	絶縁付圧着端子	絶縁付圧着端子	-	絶縁付圧着端子
形状	丸型	丸型	棒型	丸型	-	ブレード型
絶縁部素材	ビニル	ビニル	ビニル	ポリカーボネート	-	ビニル
