大同端子製造

銅線用裸圧着端子角先開形端子（F形）【400～1000個入り】

Name: 銅線用裸圧着端子 角先開形端子（F形）【400～1,000個入り】
Brand: 大同端子製造
SKU: 222000453615
Rating: 4.3 (15 reviews)

カタログ |

数量スライド割引
一部当日出荷可能

4.3

平均満足度4.3

この商品のレビューをみる（15件）

この商品のFAQをみる（1件）

通常単価(税別): 4,509円～6,625円

税込単価: 4,960円～7,288円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

大同端子製造

銅線用裸圧着端子丸タイプ（R形）

4.6

通常価格(税別)： 380円 (税込価格：418円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

大同端子製造

銅線用裸圧着端子棒状タイプ（A形）

通常価格(税別)： 1,308円 (税込価格：1,439円)

通常出荷日：在庫品1日目

電線と端子台の接続に用いる一般的な端子。端子台との着脱作業の作業性を考慮した形...

詳細情報を確認する

種類
裸圧着端子
形状
Y型.

ご注意

商品の呼びについて、
当シリーズでは「F形」と記載しておりますが、別シリーズ掲載のミスミブランドにて同商品を「Y型」とシリーズ名に記載して販売しております。呼び表記が異なりますが同じ形式の商品となります。
例：「F1.25-3.5　大同端子製造」　と　「F1.25-3.5　ミスミ」は同じ商品になります。

未確定：候補が28型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

			呼び	各部の寸法								適合電線範囲			適合工具
規格		曲げ	呼び	d₂	B	L	F	E	φD	φd₁	T	単線㎜	燃線㎜²	AWG	適合工具
		●	F0.08-3	3.2	5.2	12.5	5.9	4.0	2.3	0.45	0.8	ー	0.08	28	DS031DH-1B
		●	F0.08-V3.5	3.7	5.7	15.0	7.7	4.0	2.3	0.45	0.8	ー	0.08	28	DS031DH-1B
UL		●	F0.3-2	2.2	5.2	12.5	5.9	4.0	2.3	0.8	0.65	0.32～0.6	0.1～0.3	26-24	DS031 DH-1B *DS-A5
UL		●	F0.3-3	3.2	5.2	12.5	5.9
		●	F0.3-V3.5	3.7	5.7	15.0	7.7
		●	F0.3-L3.5		5.7		6.7
UL		●	F0.3-3.5		6.6		7.7
UL		●	F0.3-4	4.3	6.6		7.7
UL	CSA	●	F0.5-2	2.2	5.2	12.5	5.9	4.0	2.3	1.2	0.5	0.5～0.8	0.2～0.5	24-20	DS031 DH-1B *DS-A5
UL	CSA	●	F0.5-3	3.2	5.2	12.5	5.9
		●	F0.5-V3.5	3.7	5.7	15.0	7.7
		●	F0.5-L3.5		5.7		6.7
UL	CSA	●	F0.5-3.5		6.6		7.7
UL	CSA	●	F0.5-4	4.3	6.6		7.7
UL	CSA	●	F0.5-5	5.3	8.0		7.0
UL	CSA	●	F1.25-M3	3.2	5.6	14.2	5.0	4.5	3.4	1.7	0.8	0.57～1.44	0.25～1.65	22-16	DS031 DS-H12 DS-H18 DH-1B DS-A5 DS-Hi34S PALM-125
UL	CSA	●	F1.25-3		6.0	14.2	4.4
		●	F1.25-V3		5.7	15.2	6.3
UL	CSA	●	F1.25-L3		5.9	15.6	6.5
UL		●	F1.25-C3.5	3.7	6.0	12.8	4.5
UL		●	F1.25-S3.5		5.7	13.5	6.3
UL	CSA	●	F 1.25-3.5		6.0	14.2	4.4
UL		●	F1.25-V3.5		5.7	15.2	6.3
UL	CSA	●	F1.25-L3.5		5.9	15.6	6.5
UL	CSA	●	F1.25-A3.5		6.4	15.4	6.5
UL	CSA	●	F1.25-S4	4.3	6.4	15.6	6.8
UL	CSA	●	F1.25-4		7.0	16.2	6.5
UL	CSA	●	F1.25-A4		8.3	16.2	7.1
UL	CSA	●	F1.25-5	5.3	8.0	16.8	7.0
UL	CSA	●	F1.25-6	6.4	9.7	17.0	7.6
UL	CSA	●	F2-3	3.2	5.5	14.2	4.4	4.5	4.2	2.3	0.8	1.14～1.82	1.04～2.63	16-14	DS-H12 DS-H18 DS-H214 DH-1B DS-A5 DS-E14 *DS-Hi34S PALM-125
		●	F2-A3	3.2	5.7	14.2	6.1
UL	CSA	●	F2-S3.5	3.7	5.7	15.7	6.5
UL	CSA	●	F2-3.5	3.7	6.5	15.8	6.0
UL	CSA	●	F2-M4	4.3	6.4	15.6	6.7
UL	CSA	●	F2-S4		6.6	15.8	8.0
UL	CSA	●	F2-4		6.9	16.2	7.2
UL	CSA	●	F2-A4		8.3	16.2	7.2
UL	CSA	●	F2-5	5.3	8.5	17.2	8.5
UL	CSA	●	F2-6	6.4	11.0	20.2	9.5
UL	CSA	●	F3.5-4	4.3	8.0	17.8	7.5	5.3	5.0	3.0	1.0	1.82～2.4	2.63～4.6	12	DS-H18,DS-H214 DS-1B,DS-E14 *DS-A5,PALM-125
UL	CSA	●	F3.5-5	5.3	8.0	17.8	7.5	5.3	5.0	3.0	1.0	1.82～2.4	2.63～4.6	12	DS-H18,DS-H214 DS-1B,DS-E14 *DS-A5,PALM-125
UL	CSA	●	F5.5-M4	4.3	7.1	19.5	7.9	6.3	5.6	3.4	1.0	1.82～2.89	2.63～6.64	12-10	DS-H18 DS-H214 DH-1B DS-A5 *DS-E14 PALM-125
UL	CSA	●	F5.5-4	4.3	8.5	18.0	7.2
UL	CSA	●	F5.5-5	5.3	9.0	19.0	8.5
UL	CSA	●	F5.5-6	6.4	12.5	23.5	10.5
UL	CSA	●	F5.5-8	8.4	15.0	24.5	10.5

CSA登録品としてご使用の際は、注文時にご指示ください。カートンがCSA品用となります。
＊印はUL適合工具です。
●印は曲げ加工可能製品です。ただし、一部の製品については角度の制限がありますので、ご相談ください。

型番リスト

表示件数

型番

内径 d2

(φ)

外径

(mm)

全長 L

(mm)

適合電線サイズ

(AWG)

代表規格

適合電線範囲（撚線）

(mm²)

内径d1

(φ)

外形D

(mm)

適合工具

RoHS?

最小発注数量

2.2	5.2	12.5	26～24	UL	0.1～0.3	0.8	2.3	DS031，DH-1B，DS-A5	10	1パック 1000個入り
3.7	6.6	15	26～24	UL	0.1～0.3	0.8	2.3	DS031，DH-1B，DS-A5	10	1パック 1000個入り
4.3	6.6	15	26～24	UL	0.1～0.3	0.8	2.3	DS031，DH-1B，DS-A5	10	1パック 1000個入り
3.7	5.7	15	26～24	-	0.1～0.3	0.8	2.3	DS031，DH-1B，DS-A5	10	1パック 1000個入り
3.7	5.7	15	26～24	-	0.1～0.3	0.8	2.3	DS031，DH-1B，DS-A5	10	1パック 1000個入り
2.2	5.2	12.5	24～20	UL / CSA	0.2～0.5	1.2	2.3	DS031，DH-1B，DS-A5	10	1パック 1000個入り
3.2	5.2	12.5	24～20	UL / CSA	0.2～0.5	1.2	2.3	DS031，DH-1B，DS-A5	10	1パック 1000個入り
3.7	6.6	15	24～20	UL / CSA	0.2～0.5	1.2	2.3	DS031，DH-1B，DS-A5	-	1パック 1000個入り
4.3	6.6	15	24～20	UL / CSA	0.2～0.5	1.2	2.3	DS031，DH-1B，DS-A5	-	1パック 1000個入り
5.3	8	15	24～20	UL / CSA	0.2～0.5	1.2	2.3	DS031，DH-1B，DS-A5	10	1パック 1000個入り
3.7	5.7	15	24～20	-	0.2～0.5	1.2	2.3	DS031，DH-1B，DS-A5	10	1パック 1000個入り
3.7	5.7	15	24～20	-	0.2～0.5	1.2	2.3	DS031，DH-1B，DS-A5	10	1パック 1000個入り
6.4	9.7	17	22～16	UL / CSA	0.25～1.65	1.7	3.4	DS031，DS-H12，DS-H18，DH-1B，DS-A5，DS-Hi34S，PALM-125	10	1パック 1000個入り
3.7	6.4	15.4	22～16	UL / CSA	0.25～1.65	1.7	3.4	DS031，DS-H12，DS-H18，DH-1B，DS-A5，DS-Hi34S，PALM-125	10	1パック 1000個入り
4.3	8.3	16.2	22～16	UL / CSA	0.25～1.65	1.7	3.4	DS031，DS-H12，DS-H18，DH-1B，DS-A5，DS-Hi34S，PALM-125	-	1パック 1000個入り
3.2	5.9	15.6	22～16	UL / CSA	0.25～1.65	1.7	3.4	DS031，DS-H12，DS-H18，DH-1B，DS-A5，DS-Hi34S，PALM-125	10	1パック 1000個入り
3.7	5.7	13.5	22～16	UL	0.25～1.65	1.7	3.4	DS031，DS-H12，DS-H18，DH-1B，DS-A5，DS-Hi34S，PALM-125	10	1パック 1000個入り
4.3	6.4	15.6	22～16	UL / CSA	0.25～1.65	1.7	3.4	DS031，DS-H12，DS-H18，DH-1B，DS-A5，DS-Hi34S，PALM-125	10	1パック 1000個入り
3.2	5.7	15.2	22～16	-	0.25～1.65	1.7	3.4	DS031，DS-H12，DS-H18，DH-1B，DS-A5，DS-Hi34S，PALM-125	10	1パック 1000個入り
6.4	11	20.2	16～14	UL / CSA	1.04～2.63	2.3	4.2	DS-H12，DS-H18，DS-H214，DH-1B，DS-A5，DS-E14，DS-Hi34S，PALM-125	10	1パック 500個入り
3.2	5.7	14.2	16～14	-	1.04～2.63	2.3	4.2	DS-H12，DS-H18，DS-H214，DH-1B，DS-A5，DS-E14，DS-Hi34S，PALM-125	10	1パック 1000個入り
4.3	8.3	16.2	16～14	UL / CSA	1.04～2.63	2.3	4.2	DS-H12，DS-H18，DS-H214，DH-1B，DS-A5，DS-E14，DS-Hi34S，PALM-125	10	1パック 1000個入り
4.3	6.4	15.6	16～14	UL / CSA	1.04～2.63	2.3	4.2	DS-H12，DS-H18，DS-H214，DH-1B，DS-A5，DS-E14，DS-Hi34S，PALM-125	10	1パック 1000個入り
4.3	6.6	15.8	16～14	UL / CSA	1.04～2.63	2.3	4.2	DS-H12，DS-H18，DS-H214，DH-1B，DS-A5，DS-E14，DS-Hi34S，PALM-125	10	1パック 1000個入り
4.3	8	17.8	12	UL / CSA	2.63～4.6	3	5	DS-H18，DS-H214，DH-1B，DS-E14，DS-A5，PALM-125	10	1パック 500個入り
5.3	8	17.8	12	UL / CSA	2.63～4.6	3	5	DS-H18，DS-H214，DH-1B，DS-E14，DS-A5，PALM-125	10	1パック 500個入り
8.4	15	24.5	12～10	UL / CSA	2.63～6.64	3.4	5.6	DS-H18，DS-H214，DH-1B，DS-A5，DS-E14，PALM-125	10	1パック 400個入り
4.3	7.1	19.5	12～10	UL / CSA	2.63～6.64	3.4	5.6	DS-H18，DS-H214，DH-1B，DS-A5，DS-E14，PALM-125	10	1パック 500個入り

通常単価(税別) (税込単価)	通常出荷日

4,509円 ( 4,960円 )	9日目
4,705円 ( 5,176円 )	在庫品1日目当日出荷可能
4,509円 ( 4,960円 )	9日目
4,510円 ( 4,961円 )	9日目
4,705円 ( 5,176円 )	在庫品1日目当日出荷可能
4,509円 ( 4,960円 )	9日目
4,705円 ( 5,176円 )	在庫品1日目当日出荷可能
4,706円 ( 5,177円 )	在庫品1日目当日出荷可能
4,706円 ( 5,177円 )	在庫品1日目当日出荷可能
4,509円 ( 4,960円 )	9日目
5,252円 ( 5,777円 )	在庫品1日目当日出荷可能
4,706円 ( 5,177円 )	在庫品1日目当日出荷可能
6,333円 ( 6,966円 )	在庫品1日目当日出荷可能
4,706円 ( 5,177円 )	在庫品1日目当日出荷可能
5,520円 ( 6,072円 )	在庫品1日目当日出荷可能
4,705円 ( 5,176円 )	在庫品1日目当日出荷可能
4,705円 ( 5,176円 )	在庫品1日目当日出荷可能
5,252円 ( 5,777円 )	在庫品1日目当日出荷可能
4,706円 ( 5,177円 )	在庫品1日目当日出荷可能
6,179円 ( 6,797円 )	在庫品1日目当日出荷可能
5,721円 ( 6,293円 )	在庫品1日目当日出荷可能
5,490円 ( 6,039円 )	9日目
5,490円 ( 6,039円 )	9日目
5,721円 ( 6,293円 )	在庫品1日目当日出荷可能
6,625円 ( 7,288円 )	在庫品1日目当日出荷可能
6,625円 ( 7,288円 )	在庫品1日目当日出荷可能
6,049円 ( 6,654円 )	在庫品1日目当日出荷可能
5,245円 ( 5,770円 )	9日目

詳細情報

基本情報

基本情報

電線と端子台の接続に用いる一般的な端子。端子台との着脱作業の作業性を考慮した形状。
【特長】
・各部位寸法のレパートリーに優れ、多くの端子台に対応。
・銅線用裸圧着端子・角先開形（Fタイプ）。
【用途】
・先端が開いた圧着端子で、端子台のネジを外さずに端子の着脱が可能。
・電線に合わせたsq、端子台ネジに合わせたビス穴径を、多くのバリエーションから選択可能。

ご注意

商品の呼びについて、
当シリーズでは「F形」と記載しておりますが、別シリーズ掲載のミスミブランドにて同商品を「Y型」とシリーズ名に記載して販売しております。呼び表記が異なりますが同じ形式の商品となります。
例：「F1.25-3.5　大同端子製造」　と　「F1.25-3.5　ミスミ」は同じ商品になります。

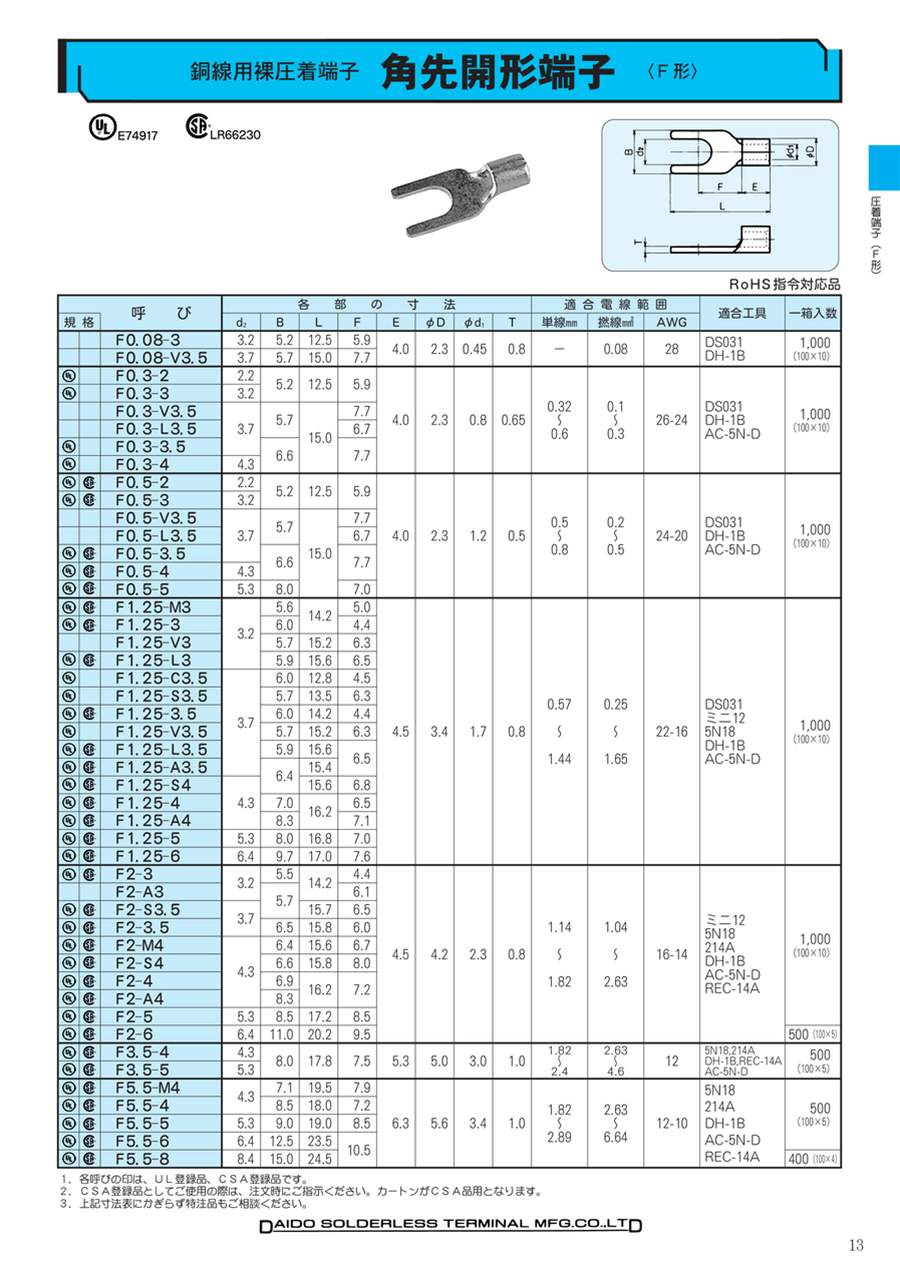

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

ミスミ
【大同端子製造・JST】裸圧着端子 Y型
大同端子製造、日圧(JST)製。端子台の端子間ピッチに合わせたラインナップを充実。<br />安心の国産品。<br />UL規格対応。
ミスミ
SS30UCR UL／CE対応
30V　ロボットケーブル（UL・CE対応）。業界トップクラスの細さと屈曲性に優れたおすすめの商品。
ミスミ
SS300R　UL規格　小径
300V　小径・ロボットケーブル(UL対応)。コストパフォーマンス・柔軟性に優れ、多くのシーンで使いやすいケーブルです。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

銅線用裸圧着端子角先開形端子（F形）のレビュー

4.3平均満足度：4.315件のレビュー

星5
60%
星4
27%
星3
7%
星2
0%
星1
7%

銅線用裸圧着端子

満足度：4.02022/09/29

銅線用裸圧着端子として工事の準備をしました。安価品、ﾘﾋﾟｰﾄ品であるので多めに準備しています。

0人が参考にしています。

制御BOX内の配線用

満足度：5.02021/03/04

制御BOX内の配線用として購入しました。しっかりと圧着出来ますので安心して使用出来ます。

0人が参考にしています。

装置の機体配線に使用

満足度：5.02021/01/25

装置の電気配線に使用しています。急ぎで必要になった場合など豊富なサイズを在庫して頂いているので、翌日に届けて頂けるのは助...もっと読む

0人が参考にしています。

端子台への配線接続

満足度：5.02020/10/10

メーカー品なので安心して使っています。カシメ具合、端子ネジの押さえ込み等問題は有りません。

0人が参考にしています。

Y端はあまり使わないので数量少なく変えるのが助かります

満足度：4.02020/09/23

丸端メインでY端は滅多に使わないのですが、お客様側がY端だと合わせるために使うので、数が一杯だと困るので、これくらいの個...もっと読む

0人が参考にしています。

15件全て見る

よくあるご質問（FAQ）

Q他社メーカーの同等品はありますか？

ほぼ同等品を用意しており、多くの場合対応可能です。
