大同端子製造

銅線用絶縁被覆付圧着端子角先開タイプ（BVF形）【200～1000個入り】

Name: 銅線用絶縁被覆付圧着端子 角先開タイプ（BVF形）【200～1,000個入り】
Brand: 大同端子製造
SKU: 222000453604
Rating: 5 (3 reviews)

カタログ |

数量スライド割引
一部当日出荷可能

平均満足度5.0

この商品のレビューをみる（3件）

この商品のFAQをみる（1件）

通常単価(税別): 3,612円～8,808円

税込単価: 3,973円～9,689円

電線と端子台の接続に用いる一般的な端子。端子台との着脱作業の作業性を考慮した形...

詳細情報を確認する

種類
絶縁付圧着端子
形状
Y型.
絶縁部素材
ビニル

未確定：候補が295型番あります。

商品情報
型番リスト
詳細情報

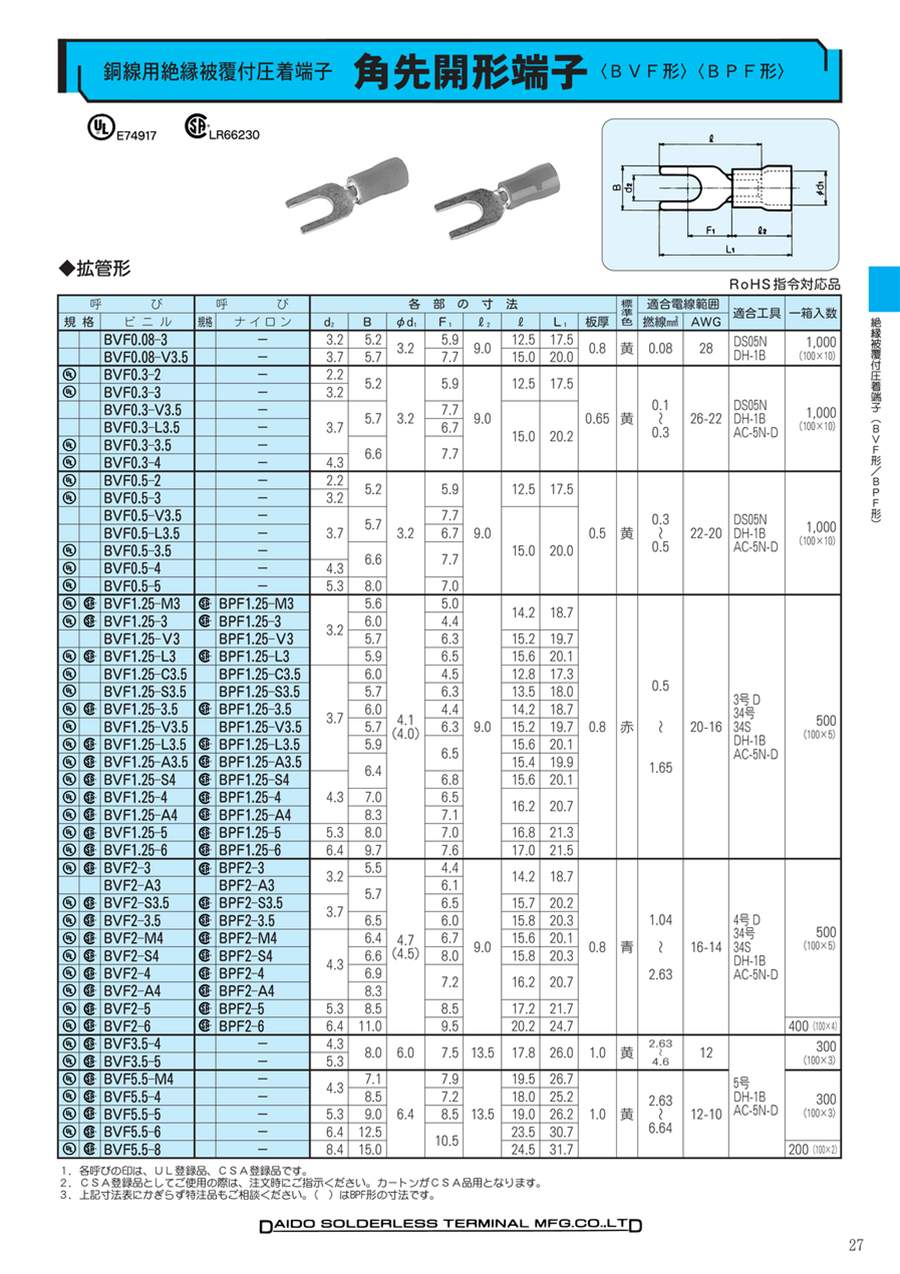

カタログ

商品情報

外形図

拡管形

呼び			呼び		各部の寸法								標準色	適合電線範囲		適合工具
規格		ビニル	規格	ナイロン	d₂	B	φd₁	F₁	l₂	l	L₁	板厚	標準色	撚線mm²	AWG	適合工具
		BVF0.08-3		-	3.2	5.2	3.2	5.9	9.0	12.5	17.5	0.8	黄	0.08	28	DS05N DH-1B
		BVF0.08-V3.5		-	3.7	5.7	3.2	7.7	9.0	15.0	20.0	0.8	黄	0.08	28	DS05N DH-1B
UL		BVF0.3-2		-	2.2	5.2	3.2	5.9	9.0	12.5	17.5	0.65	黄	0.1～0.3	26-22	＊DS05N ＊DH-1B ＊DS-A5 PALM-032A
UL		BVF0.3-3		-	3.2	5.2		5.9		12.5	17.5
		BVF0.3-V3.5		-	3.7	5.7		7.7		15.0	20.2
		BVF0.3-L3.5		-		5.7		6.7
UL		BVF0.3-3.5		-		6.6		7.7
UL		BVF0.3-4		-	4.3	6.6		7.7
UL		BVF0.5-2		-	2.2	5.2	3.2	5.9	9.0	12.5	17.5	0.5	黄	0.3～0.5	22-20	＊DS05N ＊DH-1B ＊DS-A5 PALM-032A
UL		BVF0.5-3		-	3.2	5.2		5.9		12.5	17.5
		BVF0.5-V3.5		-	3.7	5.7		7.7		15.0	20.0
		BVF0.5-L3.5		-		5.7		6.7
UL		BVF0.5-3.5		-		6.6		7.7
UL		BVF0.5-4		-	4.3	6.6		7.7
UL		BVF0.5-5		-	5.3	8.0		7.0
UL	CSA	BVF1.25-M3	CSA	BPF1.25-M3	3.2	5.6	4.1 (4.0)	5.0	9.0	14.2	18.7	0.8	赤	0.5～1.65	20-16	＊DS-Hi3 ＊DS-Hi34 ＊DS-Hi34S ＊DH-1B ＊DS-A5 PALM-032A
UL	CSA	BVF1.25-3	CSA	BPF1.25-3		6.0		4.4		14.2	18.7
		BVF1.25-V3		BPF1.25-V3		5.7		6.3		15.2	19.7
UL	CSA	BVF1.25-L3	CSA	BPF1.25-L3		5.9		6.5		15.6	20.1
UL		BVF1.25-C3.5		BPF1.25-C3.5	3.7	6.0		4.5		12.8	17.3
UL		BVF1.25-S3.5		BPF1.25-S3.5		5.7		6.3		13.5	18.0
UL	CSA	BVF1.25-3.5	CSA	BPF1.25-3.5		6.0		4.4		14.2	18.7
UL		BVF1.25-V3.5		BPF1.25-V3.5		5.7		6.3		15.2	19.7
UL	CSA	BVF1.25-L3.5	CSA	BPF1.25-L3.5		5.9		6.5		15.6	20.1
UL	CSA	BVF1.25-A3.5	CSA	BPF1.25-A3.5		6.4		6.5		15.4	19.9
UL	CSA	BVF1.25-S4	CSA	BPF1.25-S4	4.3	6.4		6.8		15.6	20.1
UL	CSA	BVF1.25-4	CSA	BPF1.25-4		7.0		6.5		16.2	20.7
UL	CSA	BVF1.25-A4	CSA	BPF1.25-A4		8.3		7.1		16.2	20.7
UL	CSA	BVF1.25-5	CSA	BPF1.25-5	5.3	8.0		7.0		16.8	21.3
UL	CSA	BVF1.25-6	CSA	BPF1.25-6	6.4	9.7		7.6		17.0	21.5
UL	CSA	BVF2-3	CSA	BPF2-3	3.2	5.5	4.7 (4.5)	4.4	9.0	14.2	18.7	0.8	青	1.04～2.63	16-14	＊DS-Hi4 ＊DS-Hi34 ＊DS-Hi34S ＊DH-1B ＊DS-A5 PALM-032A
		BVF2-A3		BPF2-A3	3.2	5.7		6.1		14.2	18.7
UL	CSA	BVF2-S3.5	CSA	BPF2-S3.5	3.7	5.7		6.5		15.7	20.2
UL	CSA	BVF2-3.5	CSA	BPF2-3.5	3.7	6.5		6.0		15.8	20.3
UL	CSA	BVF2-M4	CSA	BPF2-M4	4.3	6.4		6.7		15.6	20.1
UL	CSA	BVF2-S4	CSA	BPF2-S4		6.6		8.0		15.8	20.3
UL	CSA	BVF2-4	CSA	BPF2-4		6.9		7.2		16.2	20.7
UL	CSA	BVF2-A4	CSA	BPF2-A4		8.3		7.2		16.2	20.7
UL	CSA	BVF2-5	CSA	BPF2-5	5.3	8.5		8.5		17.2	21.7
UL	CSA	BVF2-6	CSA	BPF2-6	6.4	11.0		9.5		20.2	24.7
UL	CSA	BVF3.5-4		-	4.3	8.0	6.0	7.5	13.5	17.8	26.0	1.0	黄	2.63～4.6	12	＊DS-Hi5 ＊DH-1B ＊DS-A5
UL	CSA	BVF3.5-5		-	5.3	8.0	6.0	7.5	13.5	17.8	26.0	1.0	黄	2.63～4.6	12
UL	CSA	BVF5.5-M4		-	4.3	7.1	6.4	7.9	13.5	19.5	26.7	1.0	黄	2.63～6.64	12-10
UL	CSA	BVF5.5-4		-	4.3	8.5		7.2		18.0	25.2
UL	CSA	BVF5.5-5		-	5.3	9.0		8.5		19.0	26.2
UL	CSA	BVF5.5-6		-	6.4	12.5		10.5		23.5	30.7
UL	CSA	BVF5.5-8		-	8.4	15.0		10.5		24.5	31.7

CSA登録品としてご使用の際は、注文時にご指示ください。カートンがCSA品用となります。
＊印はUL適合工具です。

型番リスト

表示件数

型番

内径 d2

(φ)

外径

(mm)

全長 L

(mm)

適合電線サイズ

(AWG)

代表規格

絶縁被覆(色)

適合電線範囲（撚線）

(mm²)

内径d1

(φ)

適合工具

RoHS?

最小発注数量

3.2	5.2	17.5	28	-	青	0.08	3.2	DS05N，DH-1B	10	1パック 1000個入り
3.2	5.2	17.5	28	-	赤	0.08	3.2	DS05N，DH-1B	10	1パック 1000個入り
3.2	5.2	17.5	28	-	黄	0.08	3.2	DS05N，DH-1B	10	1パック 1000個入り
3.2	5.2	17.5	28	-	[白] 白	0.08	3.2	DS05N，DH-1B	10	1パック 1000個入り
3.2	5.2	17.5	28	-	透明	0.08	3.2	DS05N，DH-1B	10	1パック 1000個入り
3.7	5.7	20	28	-	青	0.08	3.2	DS05N，DH-1B	10	1パック 1000個入り
3.7	5.7	20	28	-	赤	0.08	3.2	DS05N，DH-1B	10	1パック 1000個入り
3.7	5.7	20	28	-	黄	0.08	3.2	DS05N，DH-1B	10	1パック 1000個入り
3.7	5.7	20	28	-	[白] 白	0.08	3.2	DS05N，DH-1B	10	1パック 1000個入り
3.7	5.7	20	28	-	透明	0.08	3.2	DS05N，DH-1B	10	1パック 1000個入り
2.2	5.2	17.5	26～22	UL	青	0.1～0.3	3.2	DS05N，DH-1B，DS-A5，PALM-032A	10	1パック 1000個入り
2.2	5.2	17.5	26～22	UL	赤	0.1～0.3	3.2	DS05N，DH-1B，DS-A5，PALM-032A	10	1パック 1000個入り
2.2	5.2	17.5	26～22	UL	黄	0.1～0.3	3.2	DS05N，DH-1B，DS-A5，PALM-032A	10	1パック 1000個入り
2.2	5.2	17.5	26～22	UL	[白] 白	0.1～0.3	3.2	DS05N，DH-1B，DS-A5，PALM-032A	10	1パック 1000個入り
2.2	5.2	17.5	26～22	UL	透明	0.1～0.3	3.2	DS05N，DH-1B，DS-A5，PALM-032A	10	1パック 1000個入り
3.2	5.2	17.5	26～22	UL	青	0.1～0.3	3.2	DS05N，DH-1B，DS-A5，PALM-032A	10	1パック 1000個入り
3.2	5.2	17.5	26～22	UL	赤	0.1～0.3	3.2	DS05N，DH-1B，DS-A5，PALM-032A	10	1パック 1000個入り
3.2	5.2	17.5	26～22	UL	黄	0.1～0.3	3.2	DS05N，DH-1B，DS-A5，PALM-032A	10	1パック 1000個入り
3.2	5.2	17.5	26～22	UL	[白] 白	0.1～0.3	3.2	DS05N，DH-1B，DS-A5，PALM-032A	10	1パック 1000個入り
3.2	5.2	17.5	26～22	UL	透明	0.1～0.3	3.2	DS05N，DH-1B，DS-A5，PALM-032A	10	1パック 1000個入り
3.7	6.6	20.2	26～22	UL	青	0.1～0.3	3.2	DS05N，DH-1B，DS-A5，PALM-032A	10	1パック 1000個入り
3.7	6.6	20.2	26～22	UL	赤	0.1～0.3	3.2	DS05N，DH-1B，DS-A5，PALM-032A	10	1パック 1000個入り
3.7	6.6	20.2	26～22	UL	黄	0.1～0.3	3.2	DS05N，DH-1B，DS-A5，PALM-032A	10	1パック 1000個入り
3.7	6.6	20.2	26～22	UL	[白] 白	0.1～0.3	3.2	DS05N，DH-1B，DS-A5，PALM-032A	10	1パック 1000個入り
3.7	6.6	20.2	26～22	UL	透明	0.1～0.3	3.2	DS05N，DH-1B，DS-A5，PALM-032A	10	1パック 1000個入り
4.3	6.6	20.2	26～22	UL	青	0.1～0.3	3.2	DS05N，DH-1B，DS-A5，PALM-032A	10	1パック 1000個入り
4.3	6.6	20.2	26～22	UL	赤	0.1～0.3	3.2	DS05N，DH-1B，DS-A5，PALM-032A	10	1パック 1000個入り
4.3	6.6	20.2	26～22	UL	黄	0.1～0.3	3.2	DS05N，DH-1B，DS-A5，PALM-032A	10	1パック 1000個入り
4.3	6.6	20.2	26～22	UL	[白] 白	0.1～0.3	3.2	DS05N，DH-1B，DS-A5，PALM-032A	10	1パック 1000個入り
4.3	6.6	20.2	26～22	UL	透明	0.1～0.3	3.2	DS05N，DH-1B，DS-A5，PALM-032A	10	1パック 1000個入り
3.7	5.7	20.2	26～22	-	青	0.1～0.3	3.2	DS05N，DH-1B，DS-A5，PALM-032A	10	1パック 1000個入り
3.7	5.7	20.2	26～22	-	赤	0.1～0.3	3.2	DS05N，DH-1B，DS-A5，PALM-032A	10	1パック 1000個入り
3.7	5.7	20.2	26～22	-	黄	0.1～0.3	3.2	DS05N，DH-1B，DS-A5，PALM-032A	10	1パック 1000個入り
3.7	5.7	20.2	26～22	-	[白] 白	0.1～0.3	3.2	DS05N，DH-1B，DS-A5，PALM-032A	10	1パック 1000個入り
3.7	5.7	20.2	26～22	-	透明	0.1～0.3	3.2	DS05N，DH-1B，DS-A5，PALM-032A	10	1パック 1000個入り
3.7	5.7	20.2	26～22	-	青	0.1～0.3	3.2	DS05N，DH-1B，DS-A5，PALM-032A	10	1パック 1000個入り
3.7	5.7	20.2	26～22	-	赤	0.1～0.3	3.2	DS05N，DH-1B，DS-A5，PALM-032A	10	1パック 1000個入り
3.7	5.7	20.2	26～22	-	黄	0.1～0.3	3.2	DS05N，DH-1B，DS-A5，PALM-032A	10	1パック 1000個入り
3.7	5.7	20.2	26～22	-	[白] 白	0.1～0.3	3.2	DS05N，DH-1B，DS-A5，PALM-032A	10	1パック 1000個入り
3.7	5.7	20.2	26～22	-	透明	0.1～0.3	3.2	DS05N，DH-1B，DS-A5，PALM-032A	10	1パック 1000個入り
2.2	5.2	17.5	22～20	UL	青	0.3～0.5	3.2	DS05N，DH-1B，DS-A5，PALM-032A	10	1パック 1000個入り
2.2	5.2	17.5	22～20	UL	赤	0.3～0.5	3.2	DS05N，DH-1B，DS-A5，PALM-032A	10	1パック 1000個入り
2.2	5.2	17.5	22～20	UL	黄	0.3～0.5	3.2	DS05N，DH-1B，DS-A5，PALM-032A	10	1パック 1000個入り
2.2	5.2	17.5	22～20	UL	[白] 白	0.3～0.5	3.2	DS05N，DH-1B，DS-A5，PALM-032A	10	1パック 1000個入り
2.2	5.2	17.5	22～20	UL	透明	0.3～0.5	3.2	DS05N，DH-1B，DS-A5，PALM-032A	10	1パック 1000個入り
3.2	5.2	17.5	22～20	UL	青	0.3～0.5	3.2	DS05N，DH-1B，DS-A5，PALM-032A	10	1パック 1000個入り
3.2	5.2	17.5	22～20	UL	赤	0.3～0.5	3.2	DS05N，DH-1B，DS-A5，PALM-032A	10	1パック 1000個入り
3.2	5.2	17.5	22～20	UL	黄	0.3～0.5	3.2	DS05N，DH-1B，DS-A5，PALM-032A	10	1パック 1000個入り
3.2	5.2	17.5	22～20	UL	[白] 白	0.3～0.5	3.2	DS05N，DH-1B，DS-A5，PALM-032A	10	1パック 1000個入り
3.2	5.2	17.5	22～20	UL	透明	0.3～0.5	3.2	DS05N，DH-1B，DS-A5，PALM-032A	10	1パック 1000個入り
3.7	6.6	20	22～20	UL	青	0.3～0.5	3.2	DS05N，DH-1B，DS-A5，PALM-032A	10	1パック 1000個入り
3.7	6.6	20	22～20	UL	赤	0.3～0.5	3.2	DS05N，DH-1B，DS-A5，PALM-032A	10	1パック 1000個入り
3.7	6.6	20	22～20	UL	黄	0.3～0.5	3.2	DS05N，DH-1B，DS-A5，PALM-032A	10	1パック 1000個入り
3.7	6.6	20	22～20	UL	[白] 白	0.3～0.5	3.2	DS05N，DH-1B，DS-A5，PALM-032A	10	1パック 1000個入り
3.7	6.6	20	22～20	UL	透明	0.3～0.5	3.2	DS05N，DH-1B，DS-A5，PALM-032A	10	1パック 1000個入り
4.3	6.6	20	22～20	UL	青	0.3～0.5	3.2	DS05N，DH-1B，DS-A5，PALM-032A	10	1パック 1000個入り
4.3	6.6	20	22～20	UL	赤	0.3～0.5	3.2	DS05N，DH-1B，DS-A5，PALM-032A	10	1パック 1000個入り
4.3	6.6	20	22～20	UL	黄	0.3～0.5	3.2	DS05N，DH-1B，DS-A5，PALM-032A	10	1パック 1000個入り
4.3	6.6	20	22～20	UL	[白] 白	0.3～0.5	3.2	DS05N，DH-1B，DS-A5，PALM-032A	10	1パック 1000個入り
4.3	6.6	20	22～20	UL	透明	0.3～0.5	3.2	DS05N，DH-1B，DS-A5，PALM-032A	10	1パック 1000個入り

通常単価(税別) (税込単価)	通常出荷日

8,450円 ( 9,295円 )	9日目
8,450円 ( 9,295円 )	9日目
8,450円 ( 9,295円 )	9日目
8,450円 ( 9,295円 )	9日目
8,450円 ( 9,295円 )	9日目
8,450円 ( 9,295円 )	9日目
8,450円 ( 9,295円 )	9日目
8,450円 ( 9,295円 )	9日目
8,450円 ( 9,295円 )	9日目
8,450円 ( 9,295円 )	9日目
8,450円 ( 9,295円 )	9日目
8,450円 ( 9,295円 )	9日目
8,450円 ( 9,295円 )	9日目
8,450円 ( 9,295円 )	9日目
8,450円 ( 9,295円 )	9日目
8,450円 ( 9,295円 )	9日目
8,808円 ( 9,689円 )	在庫品1日目当日出荷可能
8,808円 ( 9,689円 )	在庫品1日目当日出荷可能
8,450円 ( 9,295円 )	9日目
8,450円 ( 9,295円 )	9日目
8,450円 ( 9,295円 )	9日目
8,450円 ( 9,295円 )	9日目
8,450円 ( 9,295円 )	9日目
8,450円 ( 9,295円 )	9日目
8,450円 ( 9,295円 )	9日目
8,450円 ( 9,295円 )	9日目
8,450円 ( 9,295円 )	9日目
8,808円 ( 9,689円 )	在庫品1日目当日出荷可能
8,450円 ( 9,295円 )	9日目
8,450円 ( 9,295円 )	9日目
8,450円 ( 9,295円 )	9日目
8,450円 ( 9,295円 )	9日目
8,450円 ( 9,295円 )	9日目
8,450円 ( 9,295円 )	9日目
8,450円 ( 9,295円 )	9日目
8,450円 ( 9,295円 )	9日目
8,450円 ( 9,295円 )	9日目
8,450円 ( 9,295円 )	9日目
8,450円 ( 9,295円 )	9日目
8,450円 ( 9,295円 )	9日目
8,450円 ( 9,295円 )	9日目
8,450円 ( 9,295円 )	9日目
8,450円 ( 9,295円 )	9日目
8,450円 ( 9,295円 )	9日目
8,450円 ( 9,295円 )	9日目
8,450円 ( 9,295円 )	9日目
8,450円 ( 9,295円 )	9日目
8,808円 ( 9,689円 )	在庫品1日目当日出荷可能
8,450円 ( 9,295円 )	9日目
8,450円 ( 9,295円 )	9日目
8,450円 ( 9,295円 )	9日目
8,450円 ( 9,295円 )	9日目
8,450円 ( 9,295円 )	9日目
8,450円 ( 9,295円 )	9日目
8,450円 ( 9,295円 )	9日目
8,450円 ( 9,295円 )	9日目
8,450円 ( 9,295円 )	9日目
8,450円 ( 9,295円 )	9日目
8,450円 ( 9,295円 )	9日目
8,450円 ( 9,295円 )	9日目

基本情報

基本情報

電線と端子台の接続に用いる一般的な端子。端子台との着脱作業の作業性を考慮した形状。
【特長】
・絶縁被覆が予め装着され、絶縁性・識別性を有する
・各部位寸法のレパートリーに優れ、多くの端子台に対応
・銅線用絶縁被覆付圧着端子・角先開形・ビニル／拡管（BVFタイプ）。被覆部が広いタイプ
【用途】
・先端が開いた圧着端子で、端子台のネジを外さずに端子の着脱が可能
・電線断面積、端子台ネジに合わせたビス穴径を、多くのバリエーションから選択可能
・絶縁被覆は電線を入れやすい拡管形状

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

ミスミ
SS30UCR UL／CE対応
30V　ロボットケーブル（UL・CE対応）。業界トップクラスの細さと屈曲性に優れたおすすめの商品。
ミスミ
SS300R　UL規格　小径
300V　小径・ロボットケーブル(UL対応)。コストパフォーマンス・柔軟性に優れ、多くのシーンで使いやすいケーブルです。
ミスミ
CAT5e STP（より線／単線）自由長 LANケーブル

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
