大同端子製造

角先開形端子（APF形）【200～1000個入り】

カタログ |

数量スライド割引
一部当日出荷可能

この商品のFAQをみる（1件）

通常単価(税別): 5,147円～9,218円

税込単価: 5,662円～10,140円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

大同端子製造

通常出荷日：在庫品1日目

舌部先端が中抜きに向け開放された形状を持った絶縁被覆付圧着端子。【特長】・ビス...

種類
絶縁付圧着端子
形状
Y型.
絶縁部素材
ナイロン

未確定：候補が234型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品仕様

外形図

ストレート形

呼び		各部の寸法								適合電線範囲		適合工具
規格	ナイロン	d₂	B	φd₁	F₁	l₂	l	L₁	板厚	撚線mm²	AWG	適合工具
-	APF0.5-2	2.2	5.2	2.2	5.9	9.5	12.5	18.0	0.5	0.3～0.5	22-20	DS05N DH-1B *DS-A5 PALM-032A
-	APF0.5-3	3.2	5.2		5.9		12.5	18.0
-	APF0.5-V3.5	3.7	5.7		7.7		15.0	20.5
-	APF0.5-L3.5		5.7		6.7
-	APF0.5-3.5		6.6		7.7
-	APF0.5-4	4.3	6.6		7.7
-	APF0.5-5	5.3	8.0		7.0
CSA	APF1.25-M3	3.2	5.6	3.3	5.0	9.5	14.2	19.2	0.8	0.5～1.65	20-16	DS-Hi3 DS-Hi34 DS-Hi34S DH-1B *DS-A5 PALM-032A
CSA	APF1.25-3		6.0		4.4		14.2	19.2
-	APF1.25-V3		5.7		6.3		15.2	20.2
CSA	APF1.25-L3		5.9		6.5		15.6	20.6
-	APF1.25-C3.5	3.7	6.0		4.5		12.8	17.8
-	APF1.25-S3.5		5.7		6.3		13.5	18.5
CSA	APF1.25-3.5		6.0		4.4		14.2	19.2
-	APF1.25-V3.5		5.7		6.3		15.2	20.2
CSA	APF1.25-L3.5		5.9		6.5		15.6	20.6
CSA	APF1.25-A3.5		6.4		6.5		15.4	20.4
CSA	APF1.25-S4	4.3	6.4		6.8		15.6	20.6
CSA	APF1.25-4		7.0		6.5		16.2	21.2
CSA	APF1.25-A4		8.3		7.1		16.2	21.2
CSA	APF1.25-5	5.3	8.0		7.0		16.8	21.8
CSA	APF1.25-6	6.4	9.7		7.6		17.0	22.0

*印はUL適合工具です。
※上記以外の型番についてはカタログをご参照ください。

型番リスト

表示件数

型番

内径 d2

(φ)

外径

(mm)

全長 L

(mm)

適合電線サイズ

(AWG)

代表規格

絶縁被覆(色)

適合電線範囲（撚線）

(mm²)

内径d1

(φ)

適合工具

RoHS?

最小発注数量

2.2	5.2	18	22～20	-	青	0.3～0.5	2.2	DS05N，DH-1B，AC-5N-D	10	1パック 1000個入り
2.2	5.2	18	22～20	-	赤	0.3～0.5	2.2	DS05N，DH-1B，AC-5N-D	10	1パック 1000個入り
2.2	5.2	18	22～20	-	黄	0.3～0.5	2.2	DS05N，DH-1B，AC-5N-D	10	1パック 1000個入り
2.2	5.2	18	22～20	-	黒	0.3～0.5	2.2	DS05N，DH-1B，AC-5N-D	10	1パック 1000個入り
2.2	5.2	18	22～20	-	透明	0.3～0.5	2.2	DS05N，DH-1B，AC-5N-D	10	1パック 1000個入り
2.2	5.2	18	22～20	-	緑	0.3～0.5	2.2	DS05N，DH-1B，AC-5N-D	10	1パック 1000個入り
3.2	5.2	18	22～20	-	青	0.3～0.5	2.2	DS05N，DH-1B，AC-5N-D	10	1パック 1000個入り
3.2	5.2	18	22～20	-	赤	0.3～0.5	2.2	DS05N，DH-1B，AC-5N-D	10	1パック 1000個入り
3.2	5.2	18	22～20	-	黄	0.3～0.5	2.2	DS05N，DH-1B，AC-5N-D	10	1パック 1000個入り
3.2	5.2	18	22～20	-	黒	0.3～0.5	2.2	DS05N，DH-1B，AC-5N-D	10	1パック 1000個入り
3.2	5.2	18	22～20	-	透明	0.3～0.5	2.2	DS05N，DH-1B，AC-5N-D	10	1パック 1000個入り
3.2	5.2	18	22～20	-	緑	0.3～0.5	2.2	DS05N，DH-1B，AC-5N-D	10	1パック 1000個入り
3.7	6.6	20.5	22～20	-	青	0.3～0.5	2.2	DS05N，DH-1B，AC-5N-D	10	1パック 1000個入り
3.7	6.6	20.5	22～20	-	赤	0.3～0.5	2.2	DS05N，DH-1B，AC-5N-D	10	1パック 1000個入り
3.7	6.6	20.5	22～20	-	黄	0.3～0.5	2.2	DS05N，DH-1B，AC-5N-D	10	1パック 1000個入り
3.7	6.6	20.5	22～20	-	黒	0.3～0.5	2.2	DS05N，DH-1B，AC-5N-D	10	1パック 1000個入り
3.7	6.6	20.5	22～20	-	透明	0.3～0.5	2.2	DS05N，DH-1B，AC-5N-D	10	1パック 1000個入り
3.7	6.6	20.5	22～20	-	緑	0.3～0.5	2.2	DS05N，DH-1B，AC-5N-D	10	1パック 1000個入り
4.3	6.6	20.5	22～20	-	青	0.3～0.5	2.2	DS05N，DH-1B，AC-5N-D	10	1パック 1000個入り
4.3	6.6	20.5	22～20	-	赤	0.3～0.5	2.2	DS05N，DH-1B，AC-5N-D	10	1パック 1000個入り
4.3	6.6	20.5	22～20	-	黄	0.3～0.5	2.2	DS05N，DH-1B，AC-5N-D	10	1パック 1000個入り
4.3	6.6	20.5	22～20	-	黒	0.3～0.5	2.2	DS05N，DH-1B，AC-5N-D	10	1パック 1000個入り
4.3	6.6	20.5	22～20	-	透明	0.3～0.5	2.2	DS05N，DH-1B，AC-5N-D	10	1パック 1000個入り
4.3	6.6	20.5	22～20	-	緑	0.3～0.5	2.2	DS05N，DH-1B，AC-5N-D	10	1パック 1000個入り
5.3	8	20.5	22～20	-	青	0.3～0.5	2.2	DS05N，DH-1B，AC-5N-D	10	1パック 1000個入り
5.3	8	20.5	22～20	-	赤	0.3～0.5	2.2	DS05N，DH-1B，AC-5N-D	10	1パック 1000個入り
5.3	8	20.5	22～20	-	黄	0.3～0.5	2.2	DS05N，DH-1B，AC-5N-D	10	1パック 1000個入り
5.3	8	20.5	22～20	-	黒	0.3～0.5	2.2	DS05N，DH-1B，AC-5N-D	10	1パック 1000個入り
5.3	8	20.5	22～20	-	透明	0.3～0.5	2.2	DS05N，DH-1B，AC-5N-D	10	1パック 1000個入り
5.3	8	20.5	22～20	-	緑	0.3～0.5	2.2	DS05N，DH-1B，AC-5N-D	10	1パック 1000個入り
3.7	5.7	20.5	22～20	-	青	0.3～0.5	2.2	DS05N，DH-1B，AC-5N-D	10	1パック 1000個入り
3.7	5.7	20.5	22～20	-	赤	0.3～0.5	2.2	DS05N，DH-1B，AC-5N-D	10	1パック 1000個入り
3.7	5.7	20.5	22～20	-	黄	0.3～0.5	2.2	DS05N，DH-1B，AC-5N-D	10	1パック 1000個入り
3.7	5.7	20.5	22～20	-	黒	0.3～0.5	2.2	DS05N，DH-1B，AC-5N-D	10	1パック 1000個入り
3.7	5.7	20.5	22～20	-	透明	0.3～0.5	2.2	DS05N，DH-1B，AC-5N-D	10	1パック 1000個入り
3.7	5.7	20.5	22～20	-	緑	0.3～0.5	2.2	DS05N，DH-1B，AC-5N-D	10	1パック 1000個入り
3.7	5.7	20.5	22～20	-	青	0.3～0.5	2.2	DS05N，DH-1B，AC-5N-D	10	1パック 1000個入り
3.7	5.7	20.5	22～20	-	赤	0.3～0.5	2.2	DS05N，DH-1B，AC-5N-D	10	1パック 1000個入り
3.7	5.7	20.5	22～20	-	黄	0.3～0.5	2.2	DS05N，DH-1B，AC-5N-D	10	1パック 1000個入り
3.7	5.7	20.5	22～20	-	黒	0.3～0.5	2.2	DS05N，DH-1B，AC-5N-D	10	1パック 1000個入り
3.7	5.7	20.5	22～20	-	透明	0.3～0.5	2.2	DS05N，DH-1B，AC-5N-D	10	1パック 1000個入り
3.7	5.7	20.5	22～20	-	緑	0.3～0.5	2.2	DS05N，DH-1B，AC-5N-D	10	1パック 1000個入り
3.2	6	19.2	20～16	CSA	青	0.5～1.65	3.3	3号D，34号，34S，DH-1B，AC-5N-D	10	1パック 500個入り
3.2	6	19.2	20～16	CSA	赤	0.5～1.65	3.3	3号D，34号，34S，DH-1B，AC-5N-D	10	1パック 500個入り
3.2	6	19.2	20～16	CSA	黄	0.5～1.65	3.3	3号D，34号，34S，DH-1B，AC-5N-D	10	1パック 500個入り
3.2	6	19.2	20～16	CSA	黒	0.5～1.65	3.3	3号D，34号，34S，DH-1B，AC-5N-D	10	1パック 500個入り
3.2	6	19.2	20～16	CSA	透明	0.5～1.65	3.3	3号D，34号，34S，DH-1B，AC-5N-D	10	1パック 500個入り
3.2	6	19.2	20～16	CSA	緑	0.5～1.65	3.3	3号D，34号，34S，DH-1B，AC-5N-D	10	1パック 500個入り
3.7	6	19.2	20～16	CSA	青	0.5～1.65	3.3	3号D，34号，34S，DH-1B，AC-5N-D	10	1パック 500個入り
3.7	6	19.2	20～16	CSA	赤	0.5～1.65	3.3	3号D，34号，34S，DH-1B，AC-5N-D	10	1パック 500個入り
3.7	6	19.2	20～16	CSA	黄	0.5～1.65	3.3	3号D，34号，34S，DH-1B，AC-5N-D	10	1パック 500個入り
3.7	6	19.2	20～16	CSA	黒	0.5～1.65	3.3	3号D，34号，34S，DH-1B，AC-5N-D	10	1パック 500個入り
3.7	6	19.2	20～16	CSA	透明	0.5～1.65	3.3	3号D，34号，34S，DH-1B，AC-5N-D	10	1パック 500個入り
3.7	6	19.2	20～16	CSA	緑	0.5～1.65	3.3	3号D，34号，34S，DH-1B，AC-5N-D	10	1パック 500個入り
4.3	7	21.2	20～16	CSA	青	0.5～1.65	3.3	3号D，34号，34S，DH-1B，AC-5N-D	10	1パック 500個入り
4.3	7	21.2	20～16	CSA	赤	0.5～1.65	3.3	3号D，34号，34S，DH-1B，AC-5N-D	10	1パック 500個入り
4.3	7	21.2	20～16	CSA	黄	0.5～1.65	3.3	3号D，34号，34S，DH-1B，AC-5N-D	10	1パック 500個入り
4.3	7	21.2	20～16	CSA	黒	0.5～1.65	3.3	3号D，34号，34S，DH-1B，AC-5N-D	10	1パック 500個入り
4.3	7	21.2	20～16	CSA	透明	0.5～1.65	3.3	3号D，34号，34S，DH-1B，AC-5N-D	10	1パック 500個入り
4.3	7	21.2	20～16	CSA	緑	0.5～1.65	3.3	3号D，34号，34S，DH-1B，AC-5N-D	10	1パック 500個入り

通常単価(税別) (税込単価)	通常出荷日

9,218円 ( 10,140円 )	9日目
9,218円 ( 10,140円 )	9日目
9,218円 ( 10,140円 )	9日目
9,218円 ( 10,140円 )	9日目
9,218円 ( 10,140円 )	9日目
9,218円 ( 10,140円 )	9日目
9,218円 ( 10,140円 )	9日目
9,218円 ( 10,140円 )	9日目
9,218円 ( 10,140円 )	9日目
9,218円 ( 10,140円 )	9日目
9,218円 ( 10,140円 )	9日目
9,218円 ( 10,140円 )	9日目
9,218円 ( 10,140円 )	9日目
9,218円 ( 10,140円 )	9日目
9,218円 ( 10,140円 )	9日目
9,218円 ( 10,140円 )	9日目
9,218円 ( 10,140円 )	9日目
9,218円 ( 10,140円 )	9日目
9,218円 ( 10,140円 )	9日目
9,218円 ( 10,140円 )	9日目
9,218円 ( 10,140円 )	9日目
9,218円 ( 10,140円 )	9日目
9,218円 ( 10,140円 )	9日目
9,218円 ( 10,140円 )	9日目
9,218円 ( 10,140円 )	9日目
9,218円 ( 10,140円 )	9日目
9,218円 ( 10,140円 )	9日目
9,218円 ( 10,140円 )	9日目
9,218円 ( 10,140円 )	9日目
9,218円 ( 10,140円 )	9日目
9,218円 ( 10,140円 )	9日目
9,218円 ( 10,140円 )	9日目
9,218円 ( 10,140円 )	9日目
9,218円 ( 10,140円 )	9日目
9,218円 ( 10,140円 )	9日目
9,218円 ( 10,140円 )	9日目
9,218円 ( 10,140円 )	9日目
9,218円 ( 10,140円 )	9日目
9,218円 ( 10,140円 )	9日目
9,218円 ( 10,140円 )	9日目
9,218円 ( 10,140円 )	9日目
9,218円 ( 10,140円 )	9日目
5,147円 ( 5,662円 )	9日目
5,147円 ( 5,662円 )	9日目
5,147円 ( 5,662円 )	9日目
5,147円 ( 5,662円 )	9日目
5,147円 ( 5,662円 )	9日目
5,147円 ( 5,662円 )	9日目
5,147円 ( 5,662円 )	9日目
5,147円 ( 5,662円 )	9日目
5,147円 ( 5,662円 )	9日目
5,147円 ( 5,662円 )	9日目
5,147円 ( 5,662円 )	9日目
5,147円 ( 5,662円 )	9日目
5,147円 ( 5,662円 )	9日目
5,368円 ( 5,905円 )	在庫品1日目当日出荷可能
5,147円 ( 5,662円 )	9日目
5,147円 ( 5,662円 )	9日目
5,147円 ( 5,662円 )	9日目
5,147円 ( 5,662円 )	9日目

基本情報

基本情報

舌部先端が中抜きに向け開放された形状を持った絶縁被覆付圧着端子。
【特長】
・ビスを外さなくても端子台と端子とを着脱できる簡便性がある
・中抜きに対し前方にビスの通り道が解放されているため、端子台との高い着脱性が確保される
・錫めっき加工が施してあり、防錆性がある
・ストレート形ナイロンキャップ標準装着。作業中の絶縁性確保や、絶縁体カラーによる識別目的に使用可能
【用途】
・端子台と端子の着脱の作業性（作業時間）を重視する場合に
・端子台から着脱の可能性がある機器、作業場に
・絶縁体標準搭載品をご希望の場合や、絶縁体カラーによる識別をご検討されている場合に

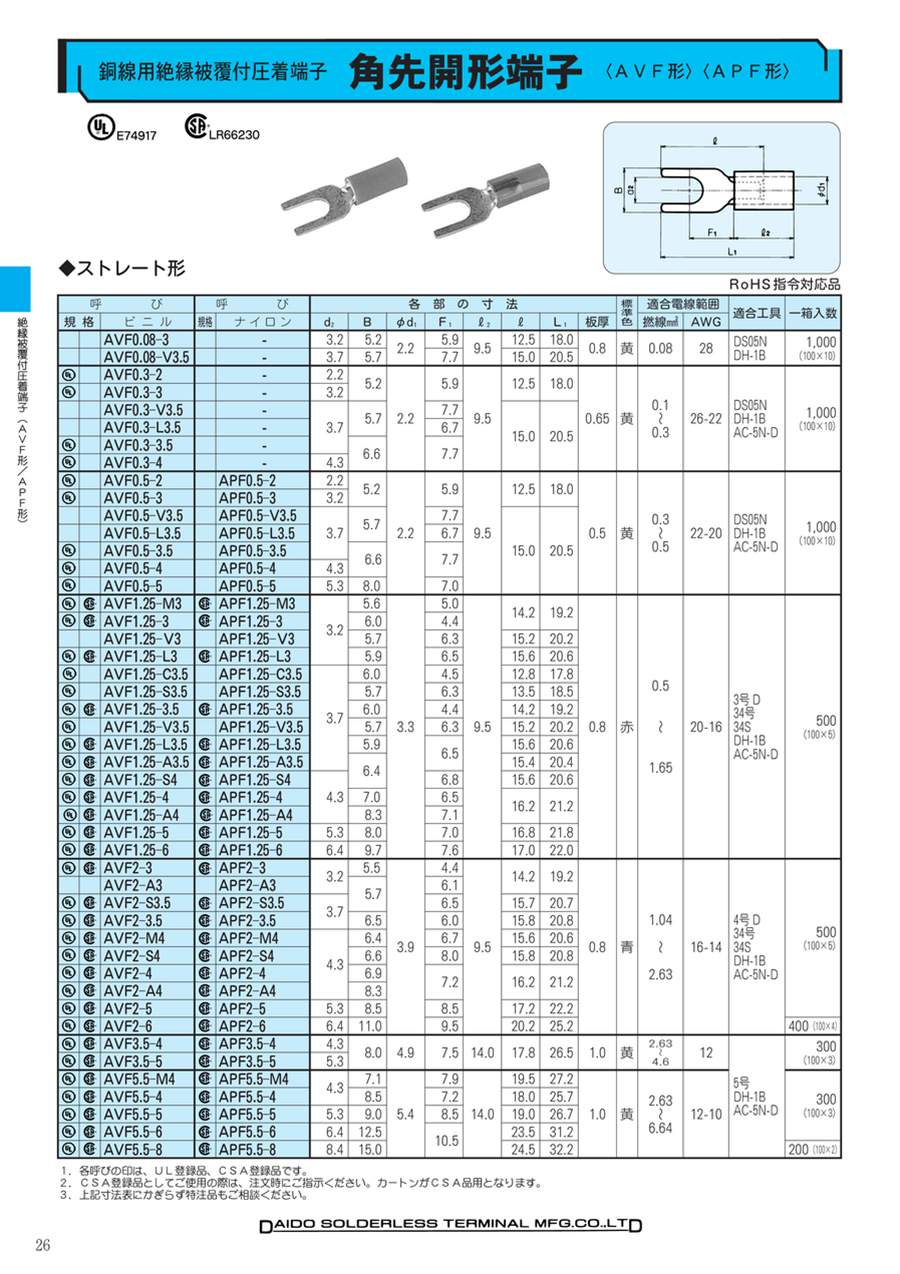

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

ミスミ
SS30UCR UL／CE対応
30V　ロボットケーブル（UL・CE対応）。業界トップクラスの細さと屈曲性に優れたおすすめの商品。
ミスミ
SS300R　UL規格　小径
300V　小径・ロボットケーブル(UL対応)。コストパフォーマンス・柔軟性に優れ、多くのシーンで使いやすいケーブルです。
ミスミ
CAT5e STP（より線／単線）自由長 LANケーブル

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

角先開形端子（APF形）のレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Q丸形端子との違いは何ですか？

丸形端子と比べ舌部の中抜き前方が解放されており、ビスを外さずに端子台に端子を設置できます。また脱離する場合もスムーズに作業可能です。
