ホック形端子（H形）【500～1000個入り】
未確定：候補が9型番あります。
商品情報
製品仕様
外形図
| - | 呼び | 各部の寸法 | 適合電線範囲 | 適合エ具 | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 規格 | d2 | B | L | F | E | φD | φd1 | T | 単線mm | 撚線mm2 | AWG | |||
| UL | CSA | H1.25-3 | 3.2 | 5.5 | 13.8 | 6.6 | 4.5 | 3.4 | 1.7 | 0.8 | 0.57～1.44 | 0.25～1.65 | 22-16 | ※DS031 ※DS-H12 ※DS-H18 ※DH-1B ※DS-A5 ※DS-Hi34S PALM-125 |
| UL | CSA | H1.25-4 | 4.3 | 8.0 | 15.8 | 7.3 | ||||||||
| UL | CSA | H1.25-5 | 5.3 | |||||||||||
| UL | CSA | H1.25-6 | 6.4 | 11.5 | 20.2 | 10.0 | ||||||||
| UL | CSA | H2-3 | 3.2 | 8.0 | 16.8 | 8.3 | 4.5 | 4.2 | 2.3 | 0.8 | 1.14～1.82 | 1.04～2.63 | 16-14 | ※DS-H12 ※DS-H18 ※DS-H214 ※DH-1B ※DS-A5 ※DS-E14 ※DS-Hi34S PALM-125 |
| UL | CSA | H2-4 | 4.3 | 8.5 | ||||||||||
| UL | CSA | H2-5 | 5.3 | 9.5 | 17.7 | |||||||||
| UL | CSA | H2-6 | 6.4 | 12.0 | 22.0 | 11.5 | ||||||||
| UL | CSA | H2-8 | 8.4 | |||||||||||
※印はUL適合工具です。
開発秘話
丸形端子に迫る引張強度と、角先開形端子の持つ端子台着脱のしやすさの、良い所取りをした端子を開発いたしました。
詳細情報
基本情報
丸形端子と角先開形端子の長所を併せ持った、裸圧着端子。
【特長】
・ビスを外さなくても端子台と端子とを着脱できる簡便性がある
・斜め後方に中抜き穴に対してビスを通す隙間があるので、ビス止め後、一定の引張強度がある
・錫めっき加工が施してあり、防錆性がある
【用途】
・端子台と端子の着脱の作業性（作業時間）を重視する場合に
・端子台から着脱の可能性がある機器、作業場に

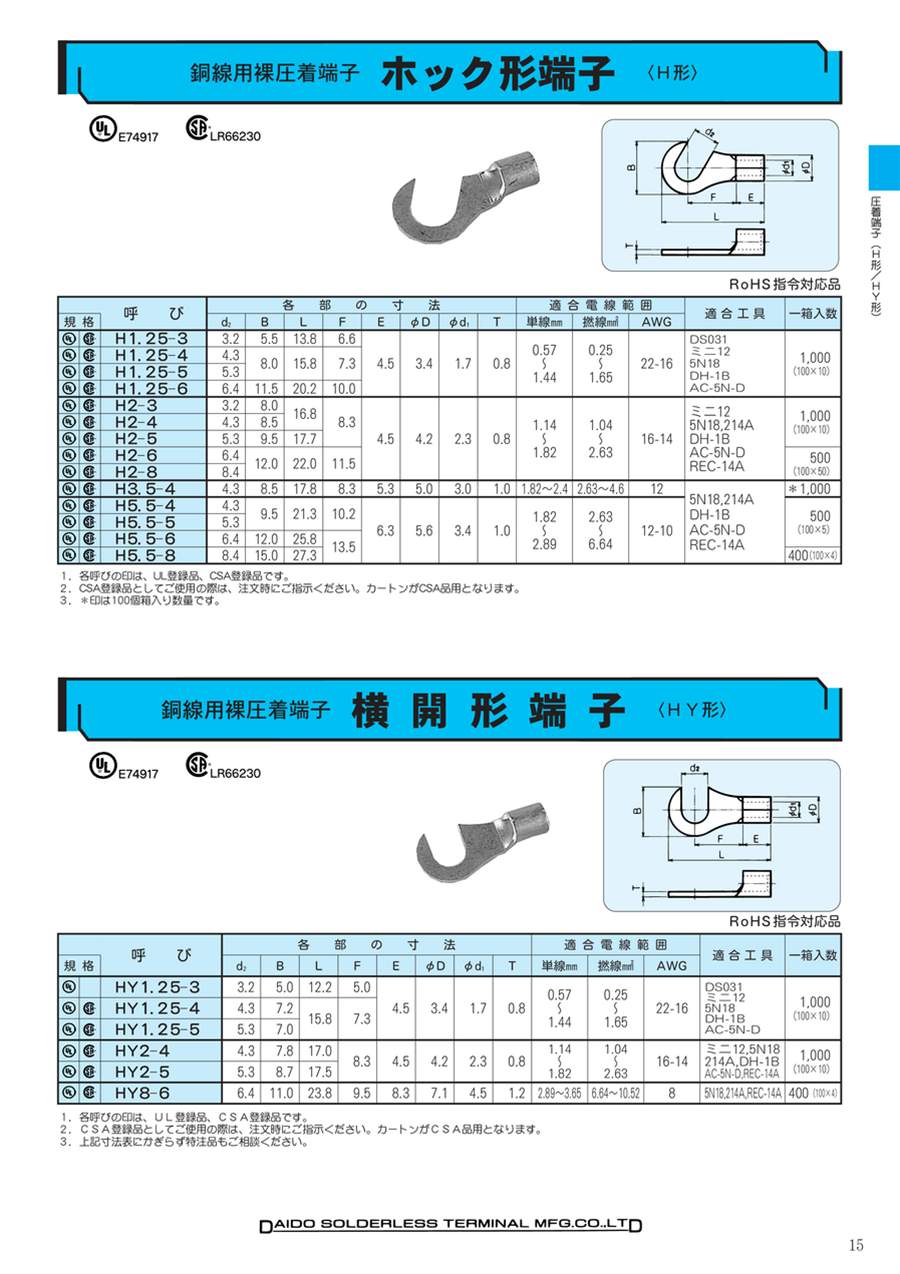

カタログ
商品担当おすすめ
ホック形端子（H形）のレビュー
この商品のレビューはありません
よくあるご質問（FAQ）
Q角先開形端子との違いは何ですか？
A
角先開形端子と比べ舌部が広い為、端子台との接触面積が広いです。また引張強度面で優位性があります。
