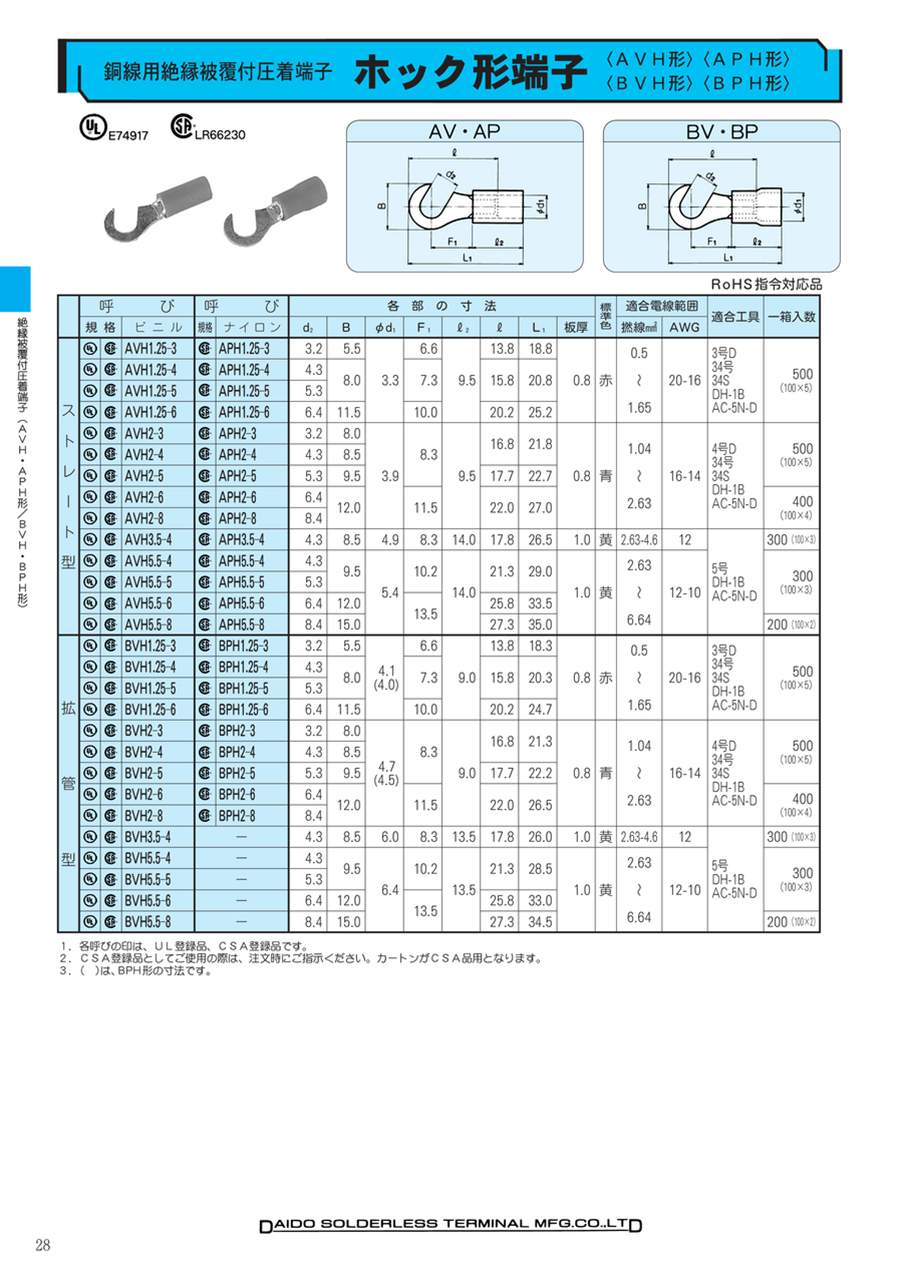

-	呼び			各部の寸法								適合電線範囲		適合工具
-	規格		ビニル	d₂	B	φd₁	F₁	l₂	l	L₁	板厚	撚線mm²	AWG	適合工具
ストレート型	UL	CSA	AVH1.25-3	3.2	5.5	3.3	6.6	9.5	13.8	18.8	0.8	0.5～1.65	20-16	＊DS-Hi3 ＊DS-Hi34 ＊DS-Hi34S ＊DH-1B ＊DS-A5 PALM-032A
	UL	CSA	AVH1.25-4	4.3	8.0		7.3		15.8	20.8
	UL	CSA	AVH1.25-5	5.3	8.0		7.3		15.8	20.8
	UL	CSA	AVH1.25-6	6.4	11.5		10.0		20.2	25.2
	UL	CSA	AVH2-3	3.2	8.0	3.9	8.3	9.5	16.8	21.8	0.8	1.04～2.63	16-14	＊DS-Hi4 ＊DS-Hi34 ＊DS-Hi34S ＊DS-1B ＊DS-A5 PALM-032A
	UL	CSA	AVH2-4	4.3	8.5				16.8	21.8
	UL	CSA	AVH2-5	5.3	9.5				17.7	22.7
	UL	CSA	AVH2-6	6.4	12.0		11.5		22.0	27.0
	UL	CSA	AVH2-8	8.4	12.0		11.5		22.0	27.0
	UL	CSA	AVH3.5-4	4.3	8.5	4.9	8.3	14.0	17.8	26.5	1.0	2.63-4.6	12	＊DS-Hi5 ＊DH-1B ＊DS-A5
	UL	CSA	AVH5.5-4	4.3	9.5	5.4	10.2	14.0	21.3	29.0	1.0	2.63～6.64	12-10
	UL	CSA	AVH5.5-5	5.3	9.5		10.2		21.3	29.0
	UL	CSA	AVH5.5-6	6.4	12.0		13.5		25.8	33.5
	UL	CSA	AVH5.5-8	8.4	15.0		13.5		27.3	35.0

＊印はUL適合工具です。

開発秘話

丸形端子に迫る引張強度と、角先開形端子の持つ端子台着脱のしやすさの、良い所取りをした端子を開発いたしました。

型番リスト

表示件数

型番

内径 d2

(φ)

外径

(mm)

全長 L

(mm)

適合電線サイズ

(AWG)

絶縁被覆(色)

適合電線範囲（撚線）

(mm²)

内径d1

(φ)

適合工具

RoHS?

最小発注数量

3.2	5.5	18.8	20～16	青	0.5～1.65	3.3	3号D，34号，34S，DH-1B，AC-5N-D	10	1パック 500個入り
3.2	5.5	18.8	20～16	赤	0.5～1.65	3.3	3号D，34号，34S，DH-1B，AC-5N-D	10	1パック 500個入り
3.2	5.5	18.8	20～16	黄	0.5～1.65	3.3	3号D，34号，34S，DH-1B，AC-5N-D	10	1パック 500個入り
3.2	5.5	18.8	20～16	黒	0.5～1.65	3.3	3号D，34号，34S，DH-1B，AC-5N-D	10	1パック 500個入り
3.2	5.5	18.8	20～16	[白] 白	0.5～1.65	3.3	3号D，34号，34S，DH-1B，AC-5N-D	10	1パック 500個入り
3.2	5.5	18.8	20～16	透明	0.5～1.65	3.3	3号D，34号，34S，DH-1B，AC-5N-D	10	1パック 500個入り
3.2	5.5	18.8	20～16	緑	0.5～1.65	3.3	3号D，34号，34S，DH-1B，AC-5N-D	10	1パック 500個入り
4.3	8	20.8	20～16	青	0.5～1.65	3.3	3号D，34号，34S，DH-1B，AC-5N-D	10	1パック 500個入り
4.3	8	20.8	20～16	赤	0.5～1.65	3.3	3号D，34号，34S，DH-1B，AC-5N-D	10	1パック 500個入り
4.3	8	20.8	20～16	黄	0.5～1.65	3.3	3号D，34号，34S，DH-1B，AC-5N-D	10	1パック 500個入り
4.3	8	20.8	20～16	黒	0.5～1.65	3.3	3号D，34号，34S，DH-1B，AC-5N-D	10	1パック 500個入り
4.3	8	20.8	20～16	[白] 白	0.5～1.65	3.3	3号D，34号，34S，DH-1B，AC-5N-D	10	1パック 500個入り
4.3	8	20.8	20～16	透明	0.5～1.65	3.3	3号D，34号，34S，DH-1B，AC-5N-D	10	1パック 500個入り
4.3	8	20.8	20～16	緑	0.5～1.65	3.3	3号D，34号，34S，DH-1B，AC-5N-D	10	1パック 500個入り
5.3	8	20.8	20～16	青	0.5～1.65	3.3	3号D，34号，34S，DH-1B，AC-5N-D	10	1パック 500個入り
5.3	8	20.8	20～16	赤	0.5～1.65	3.3	3号D，34号，34S，DH-1B，AC-5N-D	10	1パック 500個入り
5.3	8	20.8	20～16	黄	0.5～1.65	3.3	3号D，34号，34S，DH-1B，AC-5N-D	10	1パック 500個入り
5.3	8	20.8	20～16	黒	0.5～1.65	3.3	3号D，34号，34S，DH-1B，AC-5N-D	10	1パック 500個入り
5.3	8	20.8	20～16	[白] 白	0.5～1.65	3.3	3号D，34号，34S，DH-1B，AC-5N-D	10	1パック 500個入り
5.3	8	20.8	20～16	透明	0.5～1.65	3.3	3号D，34号，34S，DH-1B，AC-5N-D	10	1パック 500個入り
5.3	8	20.8	20～16	緑	0.5～1.65	3.3	3号D，34号，34S，DH-1B，AC-5N-D	10	1パック 500個入り
6.4	11.5	25.2	20～16	青	0.5～1.65	3.3	3号D，34号，34S，DH-1B，AC-5N-D	10	1パック 500個入り
6.4	11.5	25.2	20～16	赤	0.5～1.65	3.3	3号D，34号，34S，DH-1B，AC-5N-D	10	1パック 500個入り
6.4	11.5	25.2	20～16	黄	0.5～1.65	3.3	3号D，34号，34S，DH-1B，AC-5N-D	10	1パック 500個入り
6.4	11.5	25.2	20～16	黒	0.5～1.65	3.3	3号D，34号，34S，DH-1B，AC-5N-D	10	1パック 500個入り
6.4	11.5	25.2	20～16	[白] 白	0.5～1.65	3.3	3号D，34号，34S，DH-1B，AC-5N-D	10	1パック 500個入り
6.4	11.5	25.2	20～16	透明	0.5～1.65	3.3	3号D，34号，34S，DH-1B，AC-5N-D	10	1パック 500個入り
6.4	11.5	25.2	20～16	緑	0.5～1.65	3.3	3号D，34号，34S，DH-1B，AC-5N-D	10	1パック 500個入り
3.2	8	21.8	16～14	青	1.04～2.63	3.9	4号D，34号，34S，DH-1B，AC-5N-D	10	1パック 500個入り
3.2	8	21.8	16～14	赤	1.04～2.63	3.9	4号D，34号，34S，DH-1B，AC-5N-D	10	1パック 500個入り
3.2	8	21.8	16～14	黄	1.04～2.63	3.9	4号D，34号，34S，DH-1B，AC-5N-D	10	1パック 500個入り
3.2	8	21.8	16～14	黒	1.04～2.63	3.9	4号D，34号，34S，DH-1B，AC-5N-D	10	1パック 500個入り
3.2	8	21.8	16～14	[白] 白	1.04～2.63	3.9	4号D，34号，34S，DH-1B，AC-5N-D	10	1パック 500個入り
3.2	8	21.8	16～14	透明	1.04～2.63	3.9	4号D，34号，34S，DH-1B，AC-5N-D	10	1パック 500個入り
3.2	8	21.8	16～14	緑	1.04～2.63	3.9	4号D，34号，34S，DH-1B，AC-5N-D	10	1パック 500個入り
4.3	8.5	21.8	16～14	青	1.04～2.63	3.9	4号D，34号，34S，DH-1B，AC-5N-D	10	1パック 500個入り
4.3	8.5	21.8	16～14	赤	1.04～2.63	3.9	4号D，34号，34S，DH-1B，AC-5N-D	10	1パック 500個入り
4.3	8.5	21.8	16～14	黄	1.04～2.63	3.9	4号D，34号，34S，DH-1B，AC-5N-D	10	1パック 500個入り
4.3	8.5	21.8	16～14	黒	1.04～2.63	3.9	4号D，34号，34S，DH-1B，AC-5N-D	10	1パック 500個入り
4.3	8.5	21.8	16～14	[白] 白	1.04～2.63	3.9	4号D，34号，34S，DH-1B，AC-5N-D	10	1パック 500個入り
4.3	8.5	21.8	16～14	透明	1.04～2.63	3.9	4号D，34号，34S，DH-1B，AC-5N-D	10	1パック 500個入り
4.3	8.5	21.8	16～14	緑	1.04～2.63	3.9	4号D，34号，34S，DH-1B，AC-5N-D	10	1パック 500個入り
5.3	9.5	22.7	16～14	青	1.04～2.63	3.9	4号D，34号，34S，DH-1B，AC-5N-D	10	1パック 500個入り
5.3	9.5	22.7	16～14	赤	1.04～2.63	3.9	4号D，34号，34S，DH-1B，AC-5N-D	10	1パック 500個入り
5.3	9.5	22.7	16～14	黄	1.04～2.63	3.9	4号D，34号，34S，DH-1B，AC-5N-D	10	1パック 500個入り
5.3	9.5	22.7	16～14	黒	1.04～2.63	3.9	4号D，34号，34S，DH-1B，AC-5N-D	10	1パック 500個入り
5.3	9.5	22.7	16～14	[白] 白	1.04～2.63	3.9	4号D，34号，34S，DH-1B，AC-5N-D	10	1パック 500個入り
5.3	9.5	22.7	16～14	透明	1.04～2.63	3.9	4号D，34号，34S，DH-1B，AC-5N-D	10	1パック 500個入り
5.3	9.5	22.7	16～14	緑	1.04～2.63	3.9	4号D，34号，34S，DH-1B，AC-5N-D	10	1パック 500個入り
6.4	12	27	16～14	青	1.04～2.63	3.9	4号D，34号，34S，DH-1B，AC-5N-D	10	1パック 400個入り
6.4	12	27	16～14	赤	1.04～2.63	3.9	4号D，34号，34S，DH-1B，AC-5N-D	10	1パック 400個入り
6.4	12	27	16～14	黄	1.04～2.63	3.9	4号D，34号，34S，DH-1B，AC-5N-D	10	1パック 400個入り
6.4	12	27	16～14	黒	1.04～2.63	3.9	4号D，34号，34S，DH-1B，AC-5N-D	10	1パック 400個入り
6.4	12	27	16～14	[白] 白	1.04～2.63	3.9	4号D，34号，34S，DH-1B，AC-5N-D	10	1パック 400個入り
6.4	12	27	16～14	透明	1.04～2.63	3.9	4号D，34号，34S，DH-1B，AC-5N-D	10	1パック 400個入り
6.4	12	27	16～14	緑	1.04～2.63	3.9	4号D，34号，34S，DH-1B，AC-5N-D	10	1パック 400個入り
8.4	12	27	16～14	青	1.04～2.63	3.9	4号D，34号，34S，DH-1B，AC-5N-D	10	1パック 400個入り
8.4	12	27	16～14	赤	1.04～2.63	3.9	4号D，34号，34S，DH-1B，AC-5N-D	10	1パック 400個入り
8.4	12	27	16～14	黄	1.04～2.63	3.9	4号D，34号，34S，DH-1B，AC-5N-D	10	1パック 400個入り
8.4	12	27	16～14	黒	1.04～2.63	3.9	4号D，34号，34S，DH-1B，AC-5N-D	10	1パック 400個入り

通常単価(税別) (税込単価)	通常出荷日

4,256円 ( 4,682円 )	9日目
4,256円 ( 4,682円 )	9日目
4,256円 ( 4,682円 )	9日目
4,256円 ( 4,682円 )	9日目
4,256円 ( 4,682円 )	9日目
4,256円 ( 4,682円 )	9日目
4,256円 ( 4,682円 )	9日目
4,256円 ( 4,682円 )	9日目
4,256円 ( 4,682円 )	9日目
4,256円 ( 4,682円 )	9日目
4,256円 ( 4,682円 )	9日目
4,256円 ( 4,682円 )	9日目
4,256円 ( 4,682円 )	9日目
4,256円 ( 4,682円 )	9日目
4,256円 ( 4,682円 )	9日目
4,256円 ( 4,682円 )	9日目
4,256円 ( 4,682円 )	9日目
4,256円 ( 4,682円 )	9日目
4,256円 ( 4,682円 )	9日目
4,256円 ( 4,682円 )	9日目
4,256円 ( 4,682円 )	9日目
5,020円 ( 5,522円 )	9日目
5,020円 ( 5,522円 )	9日目
5,020円 ( 5,522円 )	9日目
5,020円 ( 5,522円 )	9日目
5,020円 ( 5,522円 )	9日目
5,020円 ( 5,522円 )	9日目
5,020円 ( 5,522円 )	9日目
4,330円 ( 4,763円 )	9日目
4,330円 ( 4,763円 )	9日目
4,330円 ( 4,763円 )	9日目
4,330円 ( 4,763円 )	9日目
4,330円 ( 4,763円 )	9日目
4,330円 ( 4,763円 )	9日目
4,330円 ( 4,763円 )	9日目
4,330円 ( 4,763円 )	9日目
4,330円 ( 4,763円 )	9日目
4,330円 ( 4,763円 )	9日目
4,330円 ( 4,763円 )	9日目
4,330円 ( 4,763円 )	9日目
4,330円 ( 4,763円 )	9日目
4,330円 ( 4,763円 )	9日目
4,330円 ( 4,763円 )	9日目
4,330円 ( 4,763円 )	9日目
4,330円 ( 4,763円 )	9日目
4,330円 ( 4,763円 )	9日目
4,330円 ( 4,763円 )	9日目
4,330円 ( 4,763円 )	9日目
4,330円 ( 4,763円 )	9日目
4,699円 ( 5,169円 )	9日目
4,699円 ( 5,169円 )	9日目
4,699円 ( 5,169円 )	9日目
4,699円 ( 5,169円 )	9日目
4,699円 ( 5,169円 )	9日目
4,699円 ( 5,169円 )	9日目
4,699円 ( 5,169円 )	9日目
4,699円 ( 5,169円 )	9日目
4,699円 ( 5,169円 )	9日目
4,699円 ( 5,169円 )	9日目
4,699円 ( 5,169円 )	9日目

基本情報

基本情報

丸形端子と角先開形端子の長所を併せ持った、絶縁被覆付圧着端子。
【特長】
・ビスを外さなくても端子台と端子とを着脱できる簡便性がある。
・斜め後方に中抜き穴に対してビスを通す隙間があるので、ビス止め後、一定の引張強度がある。
・錫めっき加工が施してあり、防錆性がある。
・ストレート形ビニルキャップを標準装着。作業中の絶縁性確保や、絶縁体カラーによる識別目的に使用可能。
【用途】
・端子台と端子の着脱の作業性（作業時間）を重視する場合に。
・端子台から着脱の可能性がある機器、作業場に。
・絶縁体標準搭載品をご希望の場合や、絶縁体カラーによる識別をご検討されている場合に。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

ミスミ
SS30UCR UL／CE対応
30V　ロボットケーブル（UL・CE対応）。業界トップクラスの細さと屈曲性に優れたおすすめの商品。
ミスミ
SS300R　UL規格　小径
300V　小径・ロボットケーブル(UL対応)。コストパフォーマンス・柔軟性に優れ、多くのシーンで使いやすいケーブルです。
ミスミ
CAT5e STP（より線／単線）自由長 LANケーブル

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ホック形端子（AVH形）のレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Q角先開形端子との違いは何ですか？

角先開形端子と比べ舌部が広い為、端子台との接触面積が広く　また引張強度面で優位性があります。
