ブレーカー用端子（CB形）【6～100個入り】
- 一部SALE 2025/12/26まで
- 一部当日出荷可能
- 通常単価(税別)
- 4,843円～7,438円特別価格
- 税込単価
- 5,327円～8,182円特別価格
電線と端子台の接続に用いる端子。ブレーカーの狭い接続スペースに対応。【特長】・...
詳細情報を確認する- 種類
- 裸圧着端子
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
未確定：候補が12型番あります。
商品情報

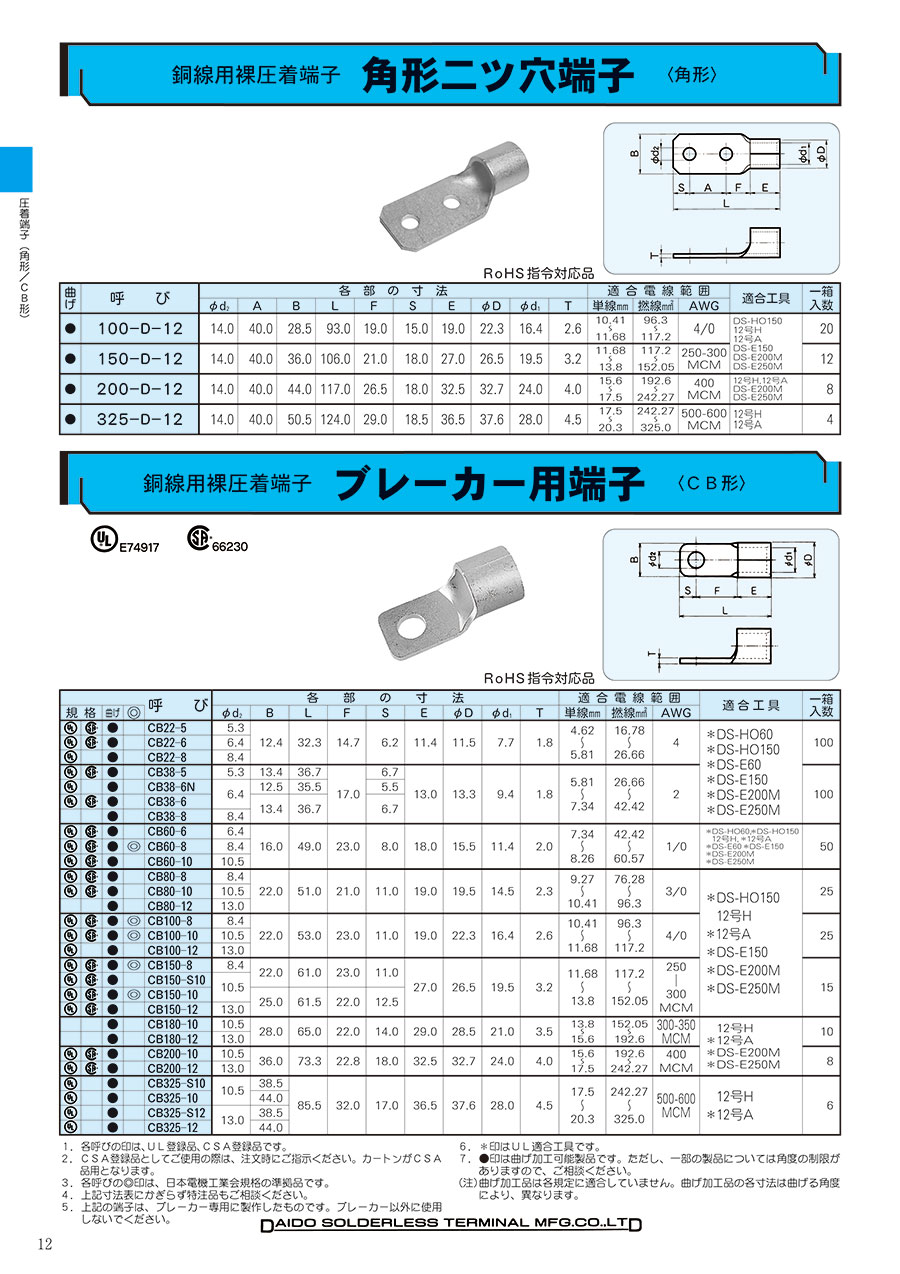

外形図
| 呼 び | 各部の寸法 | 適合電線範囲 | 適合工具 | 一箱 入数 | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 規格 | 曲げ | ◎ | φd2 | B | L | F | S | E | φD | φd1 | T | 単線mm | 撚線mm2 | AWG | ||||
| UL | CSA | ● | CB22-5 | 5.3 | 12.4 | 32.3 | 14.7 | 6.2 | 11.4 | 11.5 | 7.7 | 1.8 | 4.62 ～ 5.81 | 16.78 ～ 26.66 | 4 | ※DS-HO60 ※DS-HO150 ※DS-E60 ※DS-E150 ※DS-E200M ※DS-E250M | 100 | |
| UL | CSA | ● | CB22-6 | 6.4 | ||||||||||||||
| UL | ● | CB22-8 | 8.4 | |||||||||||||||
| UL | CSA | ● | CB38-5 | 5.3 | 13.4 | 36.7 | 17.0 | 6.7 | 13.0 | 13.3 | 9.4 | 1.8 | 5.81 ～ 7.34 | 26.66 ～ 42.42 | 2 | 100 | ||
| UL | ● | CB38-6N | 6.4 | 12.5 | 35.5 | 5.5 | ||||||||||||
| UL | CSA | ● | CB38-6 | 13.4 | 36.7 | 6.7 | ||||||||||||
| ● | CB38-8 | 8.4 | ||||||||||||||||
| UL | CSA | ● | CB60-6 | 6.4 | 16.0 | 49.0 | 23.0 | 8.0 | 18.0 | 15.5 | 11.4 | 2.0 | 7.34 ～ 8.26 | 42.42 ～ 60.57 | 1/0 | ※DS-HO60 ※DS-HO150 12号H ※12号A ※DS-E60 ※DS-E150 ※DS-E200M ※DS-E250M | 50 | |
| UL | CSA | ● | ◎ | CB60-8 | 8.4 | |||||||||||||
| UL | CSA | ● | CB60-10 | 10.5 | ||||||||||||||
| UL | CSA | ● | CB80-8 | 8.4 | 22.0 | 51.0 | 21.0 | 11.0 | 19.0 | 19.5 | 14.5 | 2.3 | 9.27 ～ 10.41 | 76.28 ～ 96.3 | 3/0 | ※DS-HO150 12号H ※12号A ※DS-E150 ※DS-E200M ※DS-E250M | 25 | |
| UL | CSA | ● | CB80-10 | 10.5 | ||||||||||||||
| ● | CB80-12 | 13.0 | ||||||||||||||||
| UL | CSA | ● | ◎ | CB100-8 | 8.4 | 22.0 | 53.0 | 23.0 | 11.0 | 19.0 | 22.3 | 16.4 | 2.6 | 10.41 ～ 11.68 | 96.3 ～ 117.2 | 4/0 | 25 | |
| UL | CSA | ● | ◎ | CB100-10 | 10.5 | |||||||||||||
| UL | ● | CB100-12 | 13.0 | |||||||||||||||
| UL | CSA | ● | ◎ | CB150-8 | 8.4 | 22.0 | 61.0 | 23.0 | 11.0 | 27.0 | 26.5 | 19.5 | 3.2 | 11.68 ～ 13.8 | 117.2 ～ 152.05 | 250 - 300 MCM | 15 | |
| UL | CSA | ● | CB150-S10 | 10.5 | ||||||||||||||
| UL | CSA | ● | ◎ | CB150-10 | 25.0 | 61.5 | 22.0 | 12.5 | ||||||||||
| UL | CSA | ● | CB150-12 | 13.0 | ||||||||||||||
| UL | ● | CB180-10 | 10.5 | 28.0 | 65.0 | 22.0 | 14.0 | 29.0 | 28.5 | 21.0 | 3.5 | 13.8 ～ 15.6 | 152.05 ～ 192.6 | 300-350 MCM | 12号H ※12号A ※DS-E200M ※DS-E250M | 10 | ||
| UL | ● | CB180-12 | 13.0 | |||||||||||||||
| UL | CSA | ● | CB200-10 | 10.5 | 36.0 | 73.3 | 22.8 | 18.0 | 32.5 | 32.7 | 24.0 | 4.0 | 15.6 ～ 17.5 | 192.6 ～ 242.27 | 400 MCM | 8 | ||
| UL | CSA | ● | CB200-12 | 13.0 | ||||||||||||||
| UL | ● | CB325-S10 | 10.5 | 38.5 | 85.5 | 32.0 | 17.0 | 36.5 | 37.6 | 28.0 | 4.5 | 17.5 ～ 20.3 | 242.27 ～ 325.0 | 500-600 MCM | 12号H ※12号A | 6 | ||
| UL | ● | CB325-10 | 44.0 | |||||||||||||||
| UL | ● | CB325-S12 | 13.0 | 38.5 | ||||||||||||||
| UL | ● | CB325-12 | 44.0 | |||||||||||||||
- CSA登録品としてご使用の際は、注文時にご指示ください。カートンがCSA品用となります。
- 各呼びの◎印は、日本電機工業会規格の準拠品です。
- 上記の端子は、ブレーカー専用に製作したものです。ブレーカー以外に使用しないでください。
- ※印はUL適合工具です。
- ●印は曲げ加工可能製品です。ただし、一部の製品については角度の制限がありますので、ご相談ください。
- ※ 曲げ加工品は各規定に適合していません。曲げ加工品の各寸法は曲げる角度により、異なります。
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
5,213円 ( 5,734円 ) | 在庫品1日目当日出荷可能 |
6,011円 ( 6,612円 ) | 在庫品1日目当日出荷可能 |
6,880円 ( 7,568円 ) | 在庫品1日目当日出荷可能 |
5,585円 ( 6,144円 ) | 在庫品1日目当日出荷可能 |
4,843円 ( 5,327円 ) | 在庫品1日目当日出荷可能 |
5,816円 ( 6,398円 ) | 9日目 |
6,258円 ( 6,884円 ) | 9日目 |
6,529円 ( 7,182円 ) | 在庫品1日目当日出荷可能 |
7,131円 ( 7,844円 ) | 9日目 |
7,438円3,719円 ( 4,091円 ) | 在庫品1日目当日出荷可能 |
7,131円 ( 7,844円 ) | 9日目 |
7,438円 ( 8,182円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
電線と端子台の接続に用いる端子。ブレーカーの狭い接続スペースに対応。
【特長】
・銅線用裸圧着端子・角形（CBタイプ）
・ブレーカー用に最適
【用途】
・接触面積が限定されるブレーカーでの使用を想定した端子
・電線に合わせたsq、端子台ネジに合わせたビス穴径を、多くのバリエーションから選択可能
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
カタログ
商品担当おすすめ
ブレーカー用端子（CB形）のレビュー
この商品のレビューはありません
よくあるご質問（FAQ）
Q電力盤での使用は可能ですか？
A
お勧めできません。ブレーカーでのご使用をお願いします。
