大同端子製造

インターロック形端子（YT形）【400～1000個入り】

カタログ |

通常単価(税別): 4,112円～7,118円

税込単価: 4,523円～7,830円

通常出荷日：9日目

丸形端子と角先開形端子の長所を併せ持った、裸圧着端子。【特長】・ビスを外さなくても端子台に端子を設置で...

未確定：候補が18型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品仕様

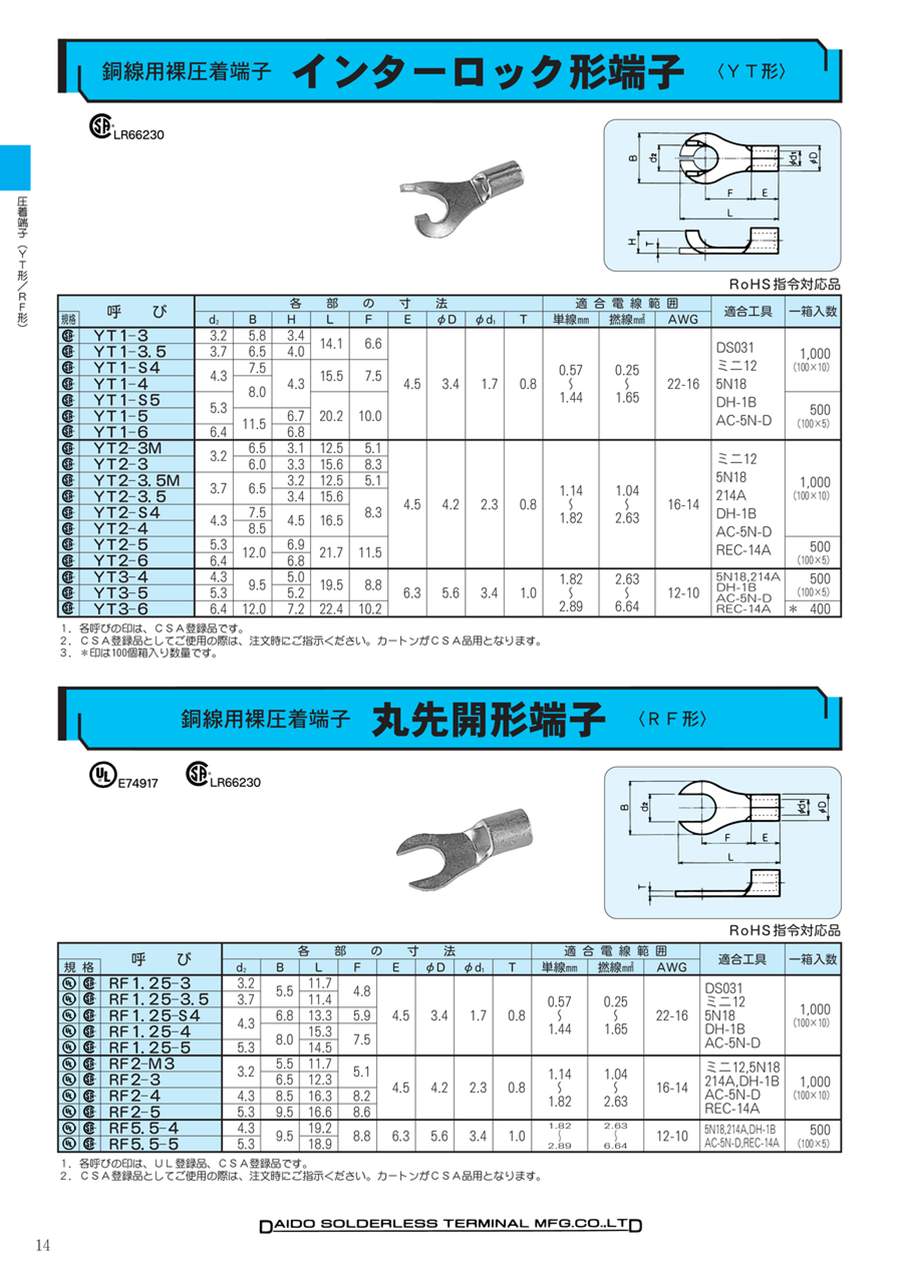

外形図

-		呼び	各部の寸法									適合電線範囲			適合工具
規格		呼び	d₂	B	H	L	F	E	φD	φd₁	T	単線mm	撚線mm²	AWG	適合工具
UL	CSA	YT1-3	3.2	5.8	3.4	14.1	6.6	4.5	3.4	1.7	0.8	0.57～1.44	0.25～1.65	22-16	＊DS031 ＊DS-H12 ＊DS-H18 ＊DH-1B ＊DS-A5 ＊DS-Hi34S PALM-125
UL	CSA	YT1-3.5	3.7	6.5	4.0	14.1	6.6
UL	CSA	YT1-S4	4.3	7.5	4.3	15.5	7.5
UL	CSA	YT1-4	4.3	8.0		15.5	7.5
UL	CSA	YT1-S5	5.3	8.0		20.2	10.0
UL	CSA	YT1-5	5.3	11.5	6.7
UL	CSA	YT1-6	6.4	11.5	6.8
UL	CSA	YT2-3M	3.2	6.5	3.1	12.5	5.1	4.5	4.2	2.3	0.8	1.14～1.82	1.04～2.63	16-14	＊DS-H12 ＊DS-H18 ＊DS-H214 ＊DH-1B ＊DS-A5 ＊DS-E14 ＊DS-Hi34S PALM-125
UL	CSA	YT2-3	3.2	6.0	3.3	15.6	8.3
UL	CSA	YT2-3.5M	3.7	6.5	3.2	12.5	5.1
UL	CSA	YT2-3.5	3.7	6.5	3.4	15.6	8.3
UL	CSA	YT2-S4	4.3	7.5	4.5	16.5
UL	CSA	YT2-4	4.3	8.5	4.5	16.5
UL	CSA	YT2-5	5.3	12.0	6.9	21.7	11.5
UL	CSA	YT2-6	6.4	12.0	6.8	21.7	11.5
UL	CSA	YT3-4	4.3	9.5	5.0	19.5	8.8	6.3	5.6	3.4	1.0	1.82～2.89	2.63～6.64	12-10	＊DS-H18 ＊DS-H214 ＊CH-1B, ＊DS-A5 ＊DS-E14, PALM-125
UL	CSA	YT3-5	5.3	9.5	5.2	19.5	8.8
UL	CSA	YT3-6	6.4	12.0	7.2	22.4	10.2

＊印はUL適合工具です。

開発秘話

丸形端子に迫る引張強度と、角先開形端子の持つ端子台への設置のしやすさの、良い所取りをした端子を開発いたしました。

型番リスト

表示件数

型番

内径 d2

(φ)

外径

(mm)

全長 L

(mm)

適合電線サイズ

(AWG)

適合電線範囲（撚線）

(mm²)

内径d1

(φ)

外形D

(mm)

外形H

(mm)

適合工具

RoHS?

最小発注数量

3.2	5.8	14.1	22～16	0.25～1.65	1.7	3.4	3.4	DS031，ミニ12，5N18，DH-1B，AC-5N-D	10	1パック 1000個入り
3.7	6.5	14.1	22～16	0.25～1.65	1.7	3.4	4	DS031，ミニ12，5N18，DH-1B，AC-5N-D	10	1パック 1000個入り
4.3	8	15.5	22～16	0.25～1.65	1.7	3.4	4.3	DS031，ミニ12，5N18，DH-1B，AC-5N-D	10	1パック 1000個入り
5.3	11.5	20.2	22～16	0.25～1.65	1.7	3.4	6.7	DS031，ミニ12，5N18，DH-1B，AC-5N-D	10	1パック 500個入り
6.4	11.5	20.2	22～16	0.25～1.65	1.7	3.4	6.8	DS031，ミニ12，5N18，DH-1B，AC-5N-D	10	1パック 500個入り
4.3	7.5	15.5	22～16	0.25～1.65	1.7	3.4	4.3	DS031，ミニ12，5N18，DH-1B，AC-5N-D	10	1パック 1000個入り
5.3	8	20.2	22～16	0.25～1.65	1.7	3.4	4.3	DS031，ミニ12，5N18，DH-1B，AC-5N-D	10	1パック 500個入り
3.2	6	15.6	16～14	1.04～2.63	2.3	4.2	3.3	ミニ12，5N18，214A，DH-1B，AC-5N-D，REC-14A	10	1パック 1000個入り
3.2	6.5	12.5	16～14	1.04～2.63	2.3	4.2	3.1	ミニ12，5N18，214A，DH-1B，AC-5N-D，REC-14A	10	1パック 1000個入り
3.7	6.5	15.6	16～14	1.04～2.63	2.3	4.2	3.4	ミニ12，5N18，214A，DH-1B，AC-5N-D，REC-14A	10	1パック 1000個入り
3.7	6.5	12.5	16～14	1.04～2.63	2.3	4.2	3.2	ミニ12，5N18，214A，DH-1B，AC-5N-D，REC-14A	10	1パック 1000個入り
4.3	8.5	16.5	16～14	1.04～2.63	2.3	4.2	4.5	ミニ12，5N18，214A，DH-1B，AC-5N-D，REC-14A	10	1パック 1000個入り
5.3	12	21.7	16～14	1.04～2.63	2.3	4.2	6.9	ミニ12，5N18，214A，DH-1B，AC-5N-D，REC-14A	10	1パック 500個入り
6.4	12	21.7	16～14	1.04～2.63	2.3	4.2	6.8	ミニ12，5N18，214A，DH-1B，AC-5N-D，REC-14A	10	1パック 500個入り
4.3	7.5	16.5	16～14	1.04～2.63	2.3	4.2	4.5	ミニ12，5N18，214A，DH-1B，AC-5N-D，REC-14A	10	1パック 1000個入り
4.3	9.5	19.5	12～10	2.63～6.64	3.4	5.6	5	5N18，214A，DH-1B，AC-5N-D，REC-14A	10	1パック 500個入り
5.3	9.5	19.5	12～10	2.63～6.64	3.4	5.6	5.2	5N18，214A，DH-1B，AC-5N-D，REC-14A	10	1パック 500個入り
6.4	12	22.4	12～10	2.63～6.64	3.4	5.6	7.2	5N18，214A，DH-1B，AC-5N-D，REC-14A	10	1パック 400個入り

通常単価(税別) (税込単価)	通常出荷日

6,762円 ( 7,438円 )	9日目
6,938円 ( 7,632円 )	9日目
6,934円 ( 7,627円 )	9日目
4,112円 ( 4,523円 )	9日目
4,112円 ( 4,523円 )	9日目
6,762円 ( 7,438円 )	9日目
4,762円 ( 5,238円 )	9日目
7,118円 ( 7,830円 )	9日目
7,118円 ( 7,830円 )	9日目
7,118円 ( 7,830円 )	9日目
7,118円 ( 7,830円 )	9日目
7,118円 ( 7,830円 )	9日目
4,630円 ( 5,093円 )	9日目
4,630円 ( 5,093円 )	9日目
7,118円 ( 7,830円 )	9日目
5,289円 ( 5,818円 )	9日目
5,289円 ( 5,818円 )	9日目
4,556円 ( 5,012円 )	9日目

詳細情報

基本情報

基本情報

丸形端子と角先開形端子の長所を併せ持った、裸圧着端子。
【特長】
・ビスを外さなくても端子台に端子を設置できる簡便性がある
・ビス締めに伴い舌部先端が閉じる構造のため、ビス止め後、一定の引張強度がある
・錫めっき加工が施してあり、防錆性がある
【用途】
・端子台への端子設置の作業性（作業時間）を重視する場合に
・引張強度を重視される場合に

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

ミスミ
SS30UCR UL／CE対応
30V　ロボットケーブル（UL・CE対応）。業界トップクラスの細さと屈曲性に優れたおすすめの商品。
ミスミ
SS300R　UL規格　小径
300V　小径・ロボットケーブル(UL対応)。コストパフォーマンス・柔軟性に優れ、多くのシーンで使いやすいケーブルです。
ミスミ
CAT5e STP（より線／単線）自由長 LANケーブル

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

インターロック形端子（YT形）のレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Q角先開形端子との違いは何ですか？

角先開形端子と比べ、引張強度面で優位性があります。
