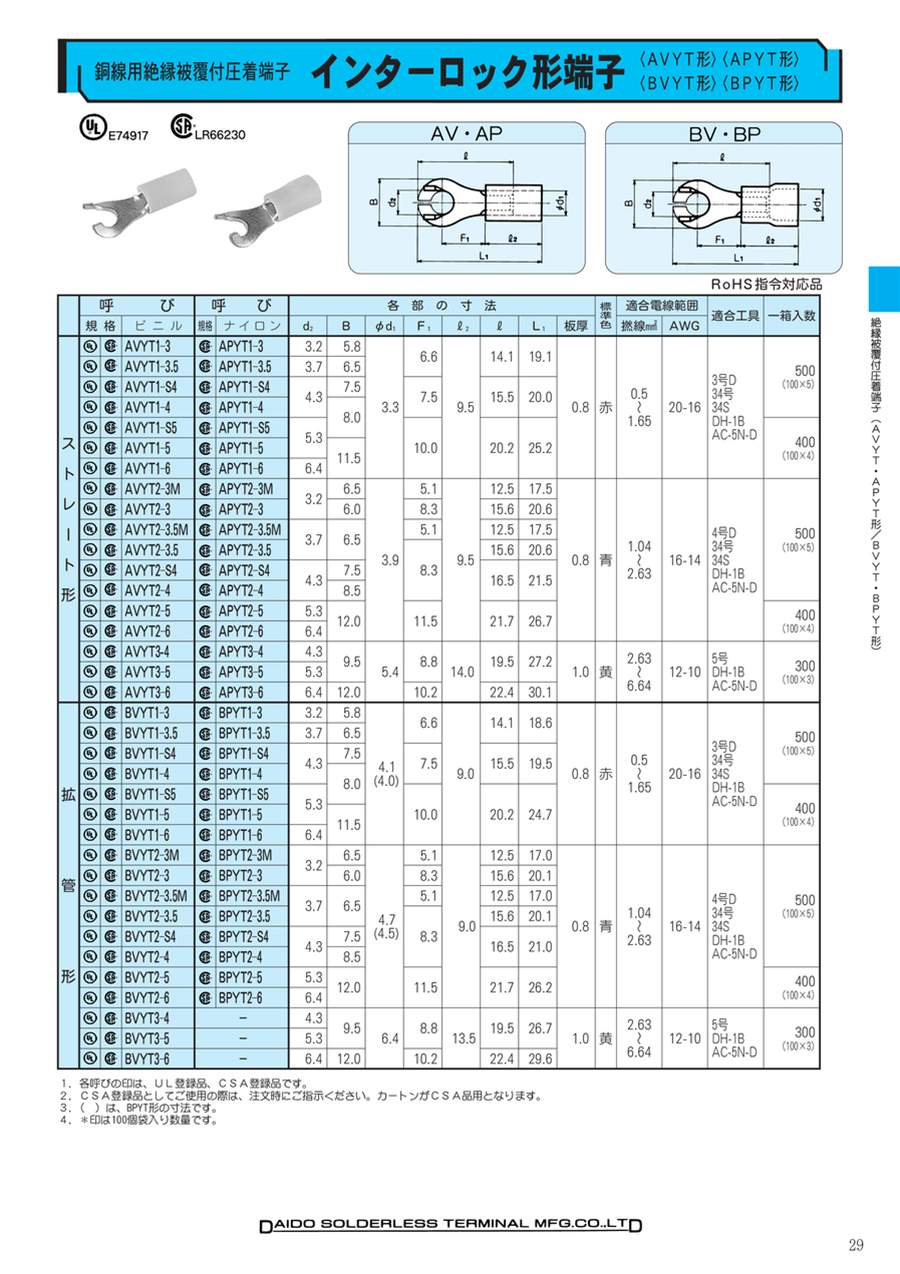

-	呼び			各部の寸法								適合電線範囲		適合工具
-	規格		ビニル	d₂	B	φd₁	F₁	l₂	l	L₁	板厚	撚線mm²	AWG	適合工具
ストレート形	UL	CSA	AVYT1-3	3.2	5.8	3.3	6.6	9.5	14.1	19.1	0.8	0.5～1.65	20-16	DS-Hi3 DS-Hi34 DS-Hi34S DH-1B *DS-A5 PALM-032A
	UL	CSA	AVYT1-3.5	3.7	6.5		6.6		14.1	19.1
	UL	CSA	AVYT1-S4	4.3	7.5		7.5		15.5	20.0
	UL	CSA	AVYT1-4	4.3	8.0		7.5		15.5	20.0
	UL	CSA	AVYT1-S5	5.3	8.0		10.0		20.2	25.2
	UL	CSA	AVYT1-5	5.3	11.5
	UL	CSA	AVYT1-6	6.4	11.5
	UL	CSA	AVYT2-3M	3.2	6.5	3.9	5.1	9.5	12.5	17.5	0.8	1.04～2.63	16-14	DS-Hi4 DS-Hi34 DS-Hi34S DH-1B *DS-A5 PALM-032A
	UL	CSA	AVYT2-3	3.2	6.0		8.3		15.6	20.6
	UL	CSA	AVYT2-3.5M	3.7	6.5		5.1		12.5	17.5
	UL	CSA	AVYT2-3.5	3.7	6.5		8.3		15.6	20.6
	UL	CSA	AVYT2-S4	4.3	7.5				16.5	21.5
	UL	CSA	AVYT2-4	4.3	8.5				16.5	21.5
	UL	CSA	AVYT2-5	5.3	12.0		11.5		21.7	26.7
	UL	CSA	AVYT2-6	6.4	12.0		11.5		21.7	26.7
	UL	CSA	AVYT3-4	4.3	9.5	5.4	8.8	14.0	19.5	27.2	1.0	2.63～6.64	12-10	DS-Hi5 DH-1B *DS-A5
	UL	CSA	AVYT3-5	5.3	9.5		8.8		19.5	27.2
	UL	CSA	AVYT3-6	6.4	12.0		10.2		22.4	30.1

*印はUL適合工具です。

開発秘話

丸形端子に迫る引張強度と、角先開形端子の持つ端子台への設置のしやすさの、良い所取りをした端子を開発いたしました。

型番リスト

表示件数

型番

内径 d2

(φ)

外径

(mm)

全長 L

(mm)

適合電線サイズ

(AWG)

絶縁被覆(色)

適合電線範囲（撚線）

(mm²)

内径d1

(φ)

適合工具

RoHS?

最小発注数量

3.2	5.8	19.1	20～16	青	0.5～1.65	3.3	3号D，34号，34S，DH-1B，AC-5N-D	10	1パック 500個入り
3.2	5.8	19.1	20～16	赤	0.5～1.65	3.3	3号D，34号，34S，DH-1B，AC-5N-D	10	1パック 500個入り
3.2	5.8	19.1	20～16	黄	0.5～1.65	3.3	3号D，34号，34S，DH-1B，AC-5N-D	10	1パック 500個入り
3.2	5.8	19.1	20～16	黒	0.5～1.65	3.3	3号D，34号，34S，DH-1B，AC-5N-D	10	1パック 500個入り
3.2	5.8	19.1	20～16	[白] 白	0.5～1.65	3.3	3号D，34号，34S，DH-1B，AC-5N-D	10	1パック 500個入り
3.2	5.8	19.1	20～16	透明	0.5～1.65	3.3	3号D，34号，34S，DH-1B，AC-5N-D	10	1パック 500個入り
3.2	5.8	19.1	20～16	緑	0.5～1.65	3.3	3号D，34号，34S，DH-1B，AC-5N-D	10	1パック 500個入り
3.7	6.5	19.1	20～16	青	0.5～1.65	3.3	3号D，34号，34S，DH-1B，AC-5N-D	10	1パック 500個入り
3.7	6.5	19.1	20～16	赤	0.5～1.65	3.3	3号D，34号，34S，DH-1B，AC-5N-D	10	1パック 500個入り
3.7	6.5	19.1	20～16	黄	0.5～1.65	3.3	3号D，34号，34S，DH-1B，AC-5N-D	10	1パック 500個入り
3.7	6.5	19.1	20～16	黒	0.5～1.65	3.3	3号D，34号，34S，DH-1B，AC-5N-D	10	1パック 500個入り
3.7	6.5	19.1	20～16	[白] 白	0.5～1.65	3.3	3号D，34号，34S，DH-1B，AC-5N-D	10	1パック 500個入り
3.7	6.5	19.1	20～16	透明	0.5～1.65	3.3	3号D，34号，34S，DH-1B，AC-5N-D	10	1パック 500個入り
3.7	6.5	19.1	20～16	緑	0.5～1.65	3.3	3号D，34号，34S，DH-1B，AC-5N-D	10	1パック 500個入り
4.3	8	20	20～16	青	0.5～1.65	3.3	3号D，34号，34S，DH-1B，AC-5N-D	10	1パック 500個入り
4.3	8	20	20～16	赤	0.5～1.65	3.3	3号D，34号，34S，DH-1B，AC-5N-D	10	1パック 500個入り
4.3	8	20	20～16	黄	0.5～1.65	3.3	3号D，34号，34S，DH-1B，AC-5N-D	10	1パック 500個入り
4.3	8	20	20～16	黒	0.5～1.65	3.3	3号D，34号，34S，DH-1B，AC-5N-D	10	1パック 500個入り
4.3	8	20	20～16	[白] 白	0.5～1.65	3.3	3号D，34号，34S，DH-1B，AC-5N-D	10	1パック 500個入り
4.3	8	20	20～16	透明	0.5～1.65	3.3	3号D，34号，34S，DH-1B，AC-5N-D	10	1パック 500個入り
4.3	8	20	20～16	緑	0.5～1.65	3.3	3号D，34号，34S，DH-1B，AC-5N-D	10	1パック 500個入り
5.3	11.5	25.2	20～16	青	0.5～1.65	3.3	3号D，34号，34S，DH-1B，AC-5N-D	10	1パック 400個入り
5.3	11.5	25.2	20～16	赤	0.5～1.65	3.3	3号D，34号，34S，DH-1B，AC-5N-D	10	1パック 400個入り
5.3	11.5	25.2	20～16	黄	0.5～1.65	3.3	3号D，34号，34S，DH-1B，AC-5N-D	10	1パック 400個入り
5.3	11.5	25.2	20～16	黒	0.5～1.65	3.3	3号D，34号，34S，DH-1B，AC-5N-D	10	1パック 400個入り
5.3	11.5	25.2	20～16	[白] 白	0.5～1.65	3.3	3号D，34号，34S，DH-1B，AC-5N-D	10	1パック 400個入り
5.3	11.5	25.2	20～16	透明	0.5～1.65	3.3	3号D，34号，34S，DH-1B，AC-5N-D	10	1パック 400個入り
5.3	11.5	25.2	20～16	緑	0.5～1.65	3.3	3号D，34号，34S，DH-1B，AC-5N-D	10	1パック 400個入り
6.4	11.5	25.2	20～16	青	0.5～1.65	3.3	3号D，34号，34S，DH-1B，AC-5N-D	10	1パック 400個入り
6.4	11.5	25.2	20～16	赤	0.5～1.65	3.3	3号D，34号，34S，DH-1B，AC-5N-D	10	1パック 400個入り
6.4	11.5	25.2	20～16	黄	0.5～1.65	3.3	3号D，34号，34S，DH-1B，AC-5N-D	10	1パック 400個入り
6.4	11.5	25.2	20～16	黒	0.5～1.65	3.3	3号D，34号，34S，DH-1B，AC-5N-D	10	1パック 400個入り
6.4	11.5	25.2	20～16	[白] 白	0.5～1.65	3.3	3号D，34号，34S，DH-1B，AC-5N-D	10	1パック 400個入り
6.4	11.5	25.2	20～16	透明	0.5～1.65	3.3	3号D，34号，34S，DH-1B，AC-5N-D	10	1パック 400個入り
6.4	11.5	25.2	20～16	緑	0.5～1.65	3.3	3号D，34号，34S，DH-1B，AC-5N-D	10	1パック 400個入り
4.3	7.5	20	20～16	青	0.5～1.65	3.3	3号D，34号，34S，DH-1B，AC-5N-D	10	1パック 500個入り
4.3	7.5	20	20～16	赤	0.5～1.65	3.3	3号D，34号，34S，DH-1B，AC-5N-D	10	1パック 500個入り
4.3	7.5	20	20～16	黄	0.5～1.65	3.3	3号D，34号，34S，DH-1B，AC-5N-D	10	1パック 500個入り
4.3	7.5	20	20～16	黒	0.5～1.65	3.3	3号D，34号，34S，DH-1B，AC-5N-D	10	1パック 500個入り
4.3	7.5	20	20～16	[白] 白	0.5～1.65	3.3	3号D，34号，34S，DH-1B，AC-5N-D	10	1パック 500個入り
4.3	7.5	20	20～16	透明	0.5～1.65	3.3	3号D，34号，34S，DH-1B，AC-5N-D	10	1パック 500個入り
4.3	7.5	20	20～16	緑	0.5～1.65	3.3	3号D，34号，34S，DH-1B，AC-5N-D	10	1パック 500個入り
5.3	8	25.2	20～16	青	0.5～1.65	3.3	3号D，34号，34S，DH-1B，AC-5N-D	10	1パック 400個入り
5.3	8	25.2	20～16	赤	0.5～1.65	3.3	3号D，34号，34S，DH-1B，AC-5N-D	10	1パック 400個入り
5.3	8	25.2	20～16	黄	0.5～1.65	3.3	3号D，34号，34S，DH-1B，AC-5N-D	10	1パック 400個入り
5.3	8	25.2	20～16	黒	0.5～1.65	3.3	3号D，34号，34S，DH-1B，AC-5N-D	10	1パック 400個入り
5.3	8	25.2	20～16	[白] 白	0.5～1.65	3.3	3号D，34号，34S，DH-1B，AC-5N-D	10	1パック 400個入り
5.3	8	25.2	20～16	透明	0.5～1.65	3.3	3号D，34号，34S，DH-1B，AC-5N-D	10	1パック 400個入り
5.3	8	25.2	20～16	緑	0.5～1.65	3.3	3号D，34号，34S，DH-1B，AC-5N-D	10	1パック 400個入り
3.2	6	20.6	16～14	青	1.04～2.63	3.9	4号D，34号，34S，DH-1B，AC-5N-D	10	1パック 500個入り
3.2	6	20.6	16～14	赤	1.04～2.63	3.9	4号D，34号，34S，DH-1B，AC-5N-D	10	1パック 500個入り
3.2	6	20.6	16～14	黄	1.04～2.63	3.9	4号D，34号，34S，DH-1B，AC-5N-D	10	1パック 500個入り
3.2	6	20.6	16～14	黒	1.04～2.63	3.9	4号D，34号，34S，DH-1B，AC-5N-D	10	1パック 500個入り
3.2	6	20.6	16～14	[白] 白	1.04～2.63	3.9	4号D，34号，34S，DH-1B，AC-5N-D	10	1パック 500個入り
3.2	6.5	20.6	16～14	透明	1.04～2.63	3.9	4号D，34号，34S，DH-1B，AC-5N-D	10	1パック 500個入り
3.2	6	20.6	16～14	緑	1.04～2.63	3.9	4号D，34号，34S，DH-1B，AC-5N-D	10	1パック 500個入り
3.2	6.5	17.5	16～14	青	1.04～2.63	3.9	4号D，34号，34S，DH-1B，AC-5N-D	10	1パック 500個入り
3.2	6.5	17.5	16～14	赤	1.04～2.63	3.9	4号D，34号，34S，DH-1B，AC-5N-D	10	1パック 500個入り
3.2	6.5	17.5	16～14	黄	1.04～2.63	3.9	4号D，34号，34S，DH-1B，AC-5N-D	10	1パック 500個入り
3.2	6.5	17.5	16～14	黒	1.04～2.63	3.9	4号D，34号，34S，DH-1B，AC-5N-D	10	1パック 500個入り

通常単価(税別) (税込単価)	通常出荷日

5,289円 ( 5,818円 )	9日目
5,289円 ( 5,818円 )	9日目
5,289円 ( 5,818円 )	9日目
5,289円 ( 5,818円 )	9日目
5,289円 ( 5,818円 )	9日目
5,289円 ( 5,818円 )	9日目
5,289円 ( 5,818円 )	9日目
5,289円 ( 5,818円 )	9日目
5,289円 ( 5,818円 )	9日目
5,289円 ( 5,818円 )	9日目
5,289円 ( 5,818円 )	9日目
5,289円 ( 5,818円 )	9日目
5,289円 ( 5,818円 )	9日目
5,289円 ( 5,818円 )	9日目
5,289円 ( 5,818円 )	9日目
5,289円 ( 5,818円 )	9日目
5,289円 ( 5,818円 )	9日目
5,289円 ( 5,818円 )	9日目
5,289円 ( 5,818円 )	9日目
5,289円 ( 5,818円 )	9日目
5,289円 ( 5,818円 )	9日目
4,784円 ( 5,262円 )	9日目
4,784円 ( 5,262円 )	9日目
4,784円 ( 5,262円 )	9日目
4,784円 ( 5,262円 )	9日目
4,784円 ( 5,262円 )	9日目
4,784円 ( 5,262円 )	9日目
4,784円 ( 5,262円 )	9日目
4,784円 ( 5,262円 )	9日目
4,784円 ( 5,262円 )	9日目
4,784円 ( 5,262円 )	9日目
4,784円 ( 5,262円 )	9日目
4,784円 ( 5,262円 )	9日目
4,784円 ( 5,262円 )	9日目
4,784円 ( 5,262円 )	9日目
5,289円 ( 5,818円 )	9日目
5,289円 ( 5,818円 )	9日目
5,289円 ( 5,818円 )	9日目
5,289円 ( 5,818円 )	9日目
5,289円 ( 5,818円 )	9日目
5,289円 ( 5,818円 )	9日目
5,289円 ( 5,818円 )	9日目
4,784円 ( 5,262円 )	9日目
4,784円 ( 5,262円 )	9日目
4,784円 ( 5,262円 )	9日目
4,784円 ( 5,262円 )	9日目
4,784円 ( 5,262円 )	9日目
4,784円 ( 5,262円 )	9日目
4,784円 ( 5,262円 )	9日目
5,321円 ( 5,853円 )	9日目
5,321円 ( 5,853円 )	9日目
5,321円 ( 5,853円 )	9日目
5,321円 ( 5,853円 )	9日目
5,321円 ( 5,853円 )	9日目
5,321円 ( 5,853円 )	9日目
5,321円 ( 5,853円 )	9日目
5,321円 ( 5,853円 )	9日目
5,321円 ( 5,853円 )	9日目
5,321円 ( 5,853円 )	9日目
5,321円 ( 5,853円 )	9日目

基本情報

基本情報

丸形端子と角先開形端子の長所を併せ持った、絶縁被覆付圧着端子。
【特長】
・ビスを外さなくても端子台に端子を設置できる簡便性がある。
・ビス締めに伴い舌部先端が閉じる構造のため、ビス止め後、一定の引張強度がある。
・錫めっき加工が施してあり、防錆性がある。
・ストレート形ビニルキャップを標準装着。作業中の絶縁性確保や、絶縁体カラーによる識別目的に使用可能。
【用途】
・端子台への端子設置の作業性（作業時間）を重視する場合に。
・引張強度を重視される場合に。
・絶縁体標準搭載品をご希望の場合や、絶縁体カラーによる識別をご検討されている場合に。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

ミスミ
SS30UCR UL／CE対応
30V　ロボットケーブル（UL・CE対応）。業界トップクラスの細さと屈曲性に優れたおすすめの商品。
ミスミ
SS300R　UL規格　小径
300V　小径・ロボットケーブル(UL対応)。コストパフォーマンス・柔軟性に優れ、多くのシーンで使いやすいケーブルです。
ミスミ
CAT5e STP（より線／単線）自由長 LANケーブル

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

インターロック形端子（AVYT形）のレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Q角先開形端子との違いは何ですか？

角先開形端子と比べ、引張強度面で優位性があります。

この商品を見た人は、こんな商品も見ています

	今見ている商品インターロック形端子（AVYT形）	銅線用絶縁被覆付圧着端子棒状形端子（ストレート形）	銅線用環境配慮形絶縁被覆付圧着端子（Y形）先開形	差込形接続端子MA形	差込形接続端子（FA形）250シリーズ	銅線用絶縁被覆付板状形圧着端子
メーカー	大同端子製造	大同端子製造	ニチフ端子工業	ニチフ端子工業	ニチフ端子工業	大同端子製造
通常価格	4,784円-	5,939円	1,128円 -	2,371円 -	2,821円 -	6,445円
通常出荷日	9日目	在庫品1日目	在庫品1日目〜	在庫品1日目	在庫品1日目	在庫品1日目
種類	絶縁付圧着端子	絶縁付圧着端子	絶縁付圧着端子	差込型接続子	差込型接続子	絶縁付圧着端子
形状	インターロック型	棒型	Y型	差込型	差込型	ブレード型
絶縁部素材	ビニル	ビニル	ポリカーボネート	ナイロン	ナイロン	ビニル
代表規格	UL / CSA	UL / CSA	UL	UL / CSA	UL	UL
