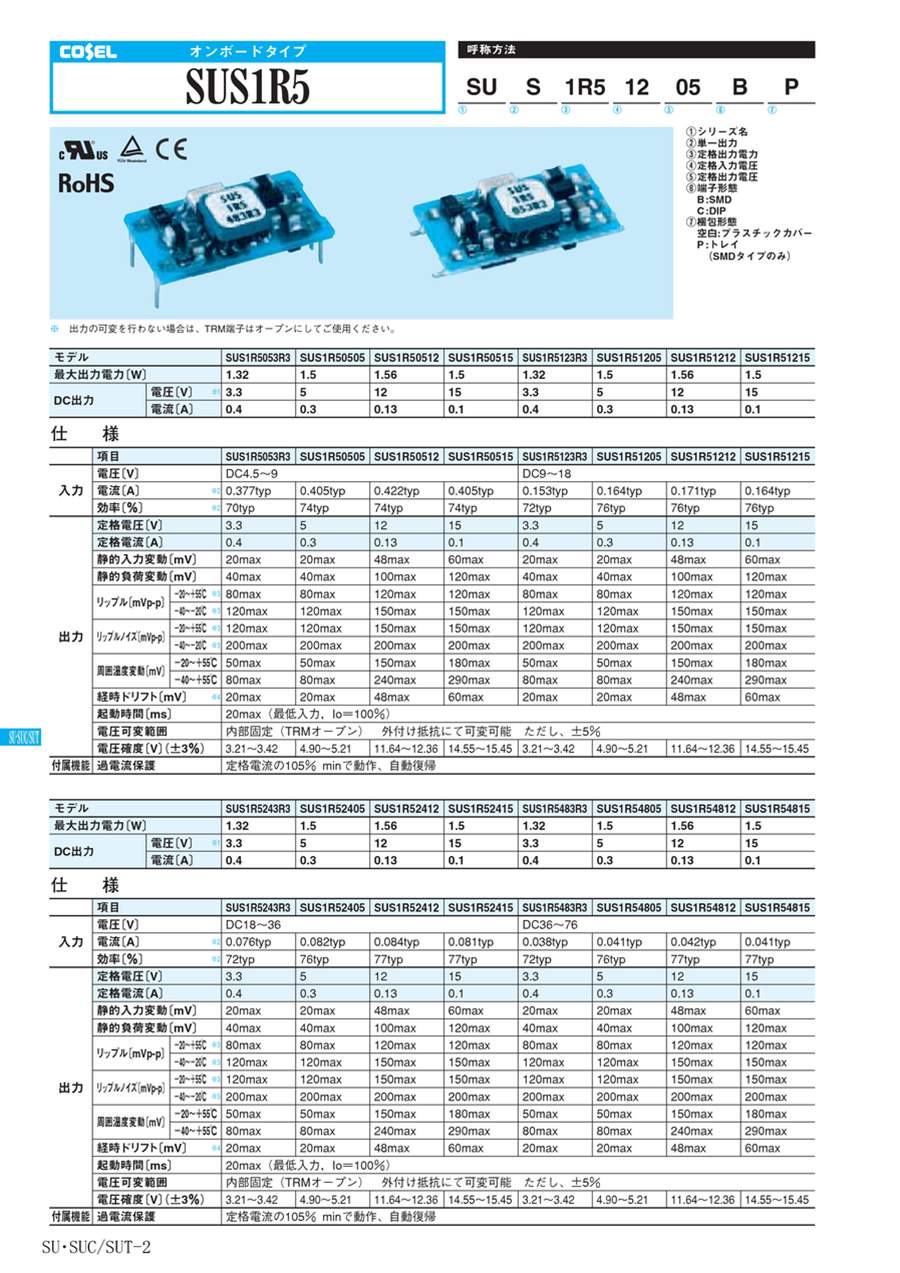

SUS1R5モデル 1.5W単出力
SUS1R51212Cの仕様・寸法情報
商品情報
SUSシリーズの特長
- ※ 下記SUS1R5以外のタイプ・型番につきましては、カタログを参照してください。
製品仕様
| 項目 | SUS1R5053R3 | SUS1R50505 | SUS1R50512 | SUS1R50515 | SUS1R5123R3 | SUS1R51205 | SUS1R51212 | SUS1R51215 | ||
|---|---|---|---|---|---|---|---|---|---|---|
| 入力 | 電圧〔V〕 | DC4.5～9 | DC9～18 | |||||||
| 電流〔A〕 ※2 | 0.377typ | 0.405typ | 0.422typ | 0.405typ | 0.153typ | 0.164typ | 0.171typ | 0.164typ | ||
| 効率〔%〕 ※2 | 70typ | 74typ | 74typ | 74typ | 72typ | 76typ | 76typ | 76typ | ||
| 出力 | 定格電圧〔V〕 | 3.3 | 5 | 12 | 15 | 3.3 | 5 | 12 | 15 | |
| 定格電流〔A〕 | 0.4 | 0.3 | 0.13 | 0.1 | 0.4 | 0.3 | 0.13 | 0.1 | ||
| 静的入力変動〔mV〕 | 20max | 20max | 48max | 60max | 20max | 20max | 48max | 60max | ||
| 静的負荷変動〔mV〕 | 40max | 40max | 100max | 120max | 40max | 40max | 100max | 120max | ||
| リップル〔mVp-p〕 | －20～＋55℃ ※3 | 80max | 80max | 120max | 120max | 80max | 80max | 120max | 120max | |
| －40～－20℃ ※3 | 120max | 120max | 150max | 150max | 120max | 120max | 150max | 150max | ||
| リップルノイズ〔mVp-p〕 | －20～＋55℃ ※3 | 120max | 120max | 150max | 150max | 120max | 120max | 150max | 150max | |
| －40～－20℃ ※3 | 200max | 200max | 200max | 200max | 200max | 200max | 200max | 200max | ||
| 周囲温度変動〔mV〕 | －20～＋55℃ | 50max | 50max | 150max | 180max | 50max | 50max | 150max | 180max | |
| －40～＋55℃ | 80max | 80max | 240max | 290max | 80max | 80max | 240max | 290max | ||
| 経時ドリフト〔mV〕 ※4 | 20max | 20max | 48max | 60max | 20max | 20max | 48max | 60max | ||
| 起動時間〔ms〕 | 20max（最低入力，Io＝100%） | |||||||||
| 電圧可変範囲 | 内部固定（TRMオープン） 外付け抵抗にて可変可能 ただし、±5% | |||||||||
| 電圧確度〔V〕（±3%） | 3.21～3.42 | 4.90～5.21 | 11.64～12.36 | 14.55～15.45 | 3.21～3.42 | 4.90～5.21 | 11.64～12.36 | 14.55～15.45 | ||
| 付属機能 | 過電流保護 | 定格電流の105% minで動作、自動復帰 | ||||||||
製品仕様
| 絶縁耐圧 | 入力－出力 | AC500V 1分間 カットオフ電流＝10mA，DC500V 50MΩ min（20±15℃） |
|---|---|---|
| 環境 | 使用温・湿度 | −40～＋85℃，20～95%RH（結露なし） |
| 保存温・湿度 | −40～＋100℃，20～95%RH（結露なし） | |
| 振動 | 10～55Hz 98.0m/s2（10G） 周期3分 X，Y，Z 3方向 各1時間 | |
| 衝撃 | 490.3m/s2（50G） 11ms X，Y，Z 3方向 各1回 | |
| 適応規格 | 安全規格 | UL60950-1，C-UL，EN60950-1 取得 |
| 構造 | 外形寸法/質量 | 21.4×6.5×12.2mm（W×H×D）/ 2g max |
| 冷却方法 | 自然空冷/強制通風 |
- ※ 2.定格入出力時
- ※ 3.電源出力端から 25mm 離した箇所にコンデンサを取り付けて測定。
- ※ 4.経時ドリフトは周囲温度 25度、定格入出力にて入力電圧印加後30分～8時間の変化。
- ※ その他の電源との並列運転はできません。
外形
1.SMD(type B)
2.DIP(type C)
プリント基板推奨加工寸法
- 一般公差:±0.5。
- 単位:mm。
- 端子厚み:0.3±0.1。
- 端子材質:銅合金。
- 端子メッキ処理:鉛フリーメッキ。
- 質量:2g max。
ブロックダイヤグラム
ブロックダイヤグラム ※SUS1R5では入力出力間にコンデンサを使用していません。
詳細情報
基本情報
出力電力1.5W～10Wまで取り揃えたオンボードタイプのDCDCコンバータ。
【特長】
・コーセルのDCDCコンバータのスタンダード商品。
・表面実装（SMD）、スルーホール実装（DIP）を選べる。
・1.5WモデルのオープンフレームDCDCコンバータ。
【用途】
・メイン電源から電圧を変換したり、バッテリーなどの直流から他電圧に変換する絶縁型DCDCコンバータ。
ご注意
- RoHS10物質対応状況、及び、CE対応状況は、順次確認を行っております。最新の対応状況は、各商品ページの基本情報・型番リストからご確認ください。
