スイッチング電源 SUCS3モデル 3W単出力

スイッチング電源 SUCS3モデル 3W単出力 SUCS32405C

型番:

SUCS32405C
解除
数量：

SUCS32405Cの仕様・寸法情報

形状
オンボード
出力電力(W)
3
シングル/マルチ
シングル
入力電圧
[その他] DC専用
出力電圧(シングルのみ)
DC5V
入出力端子形状
[その他] その他
定格出力電流(シングルのみ)(A)
0.6
高さ(mm)
10.68
幅(mm)
25
奥行(mm)
16.1
安全規格
CE / UL / CUL / TUV
入力電圧(V)
DC18～36
最大出力電力(W)
3
電圧設定確度(V)
4.9～5.21
過電流保護回路
あり
リモートコントロール
あり
出力電圧可変(V)
4.75～5.25(外付け抵抗)
梱包形態
プラスチックカバー
その他オプション機能
なし
RoHS?
10

商品情報

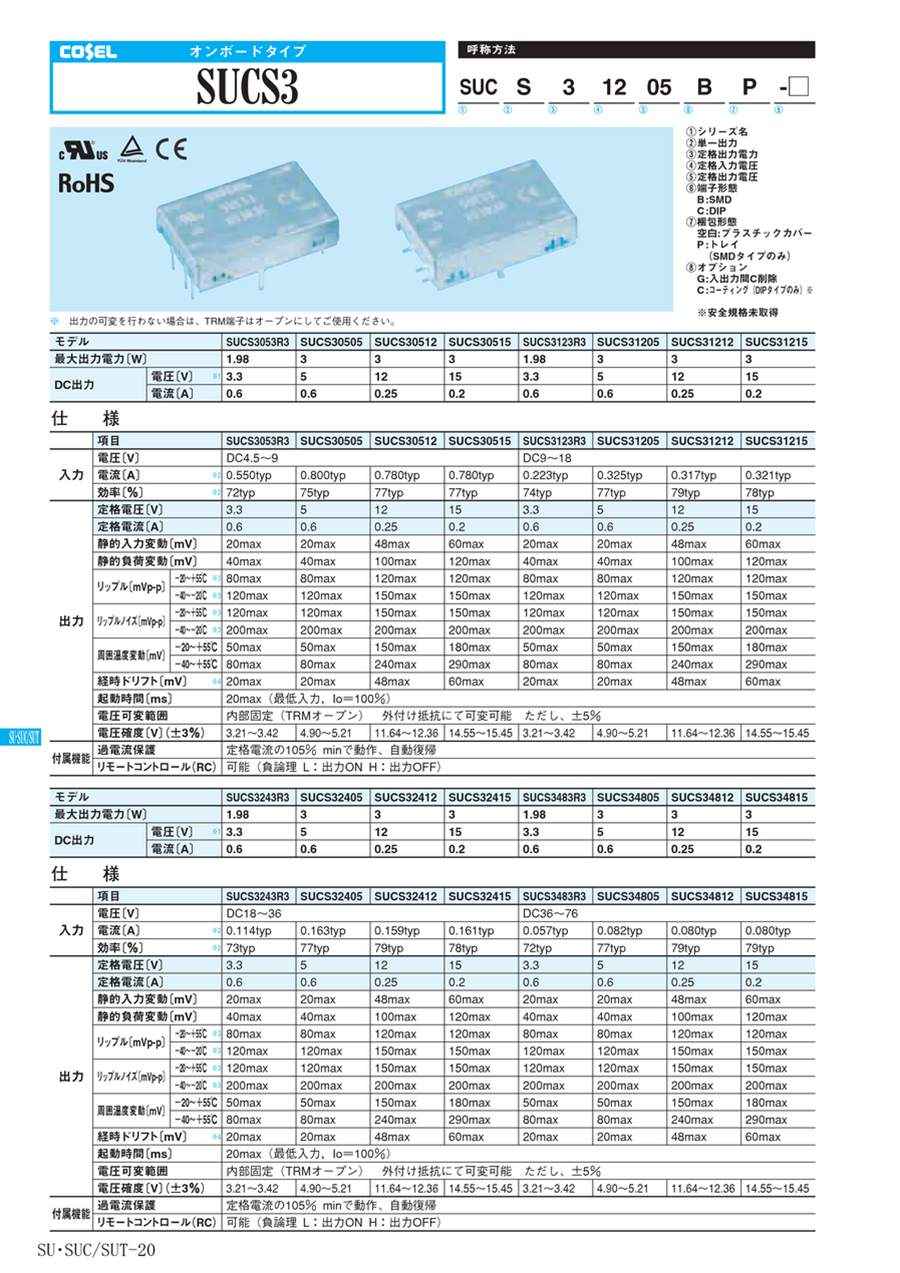

SUCSシリーズ（SUCS3）の特長

  • ※ SUCS3以外のタイプ・型番につきましては、カタログを参照してください。

製品仕様

 項目SUCS3053R3SUCS30505SUCS30512SUCS30515SUCS3123R3SUCS31205SUCS31212SUCS31215
入力 電圧〔V〕DC4.5～9DC9～18
電流〔A〕0.550typ0.800typ0.780typ0.780typ 0.223typ0.325typ0.317typ0.321typ
効率〔％〕72typ75typ 77typ 77typ 74typ77typ79typ78typ
出力定格電圧〔V〕3.3512153.351215
定格電流〔A〕0.60.60.250.20.60.60.250.2
静的入力変動〔mV〕20max20max48max60max20max20max48max60max
静的負荷変動〔mV〕40max40max100max120max40max40max100max120max
リップル〔mVp-p〕－20～＋55℃80max80max120max120max80max80max120max120max
－40～－20℃120max120max150max150max120max120max150max150max
リップルノイズ〔mVp-p〕 －20～＋55℃120max120max150max150max120max120max150max150max
－40～－20℃ 200max200max200max200max200max200max200max200max
周囲温度変動〔mV〕－20～＋55℃50max50max150max180max50max50max150max180max
－40～＋55℃80max80max240max290max80max80max240max290max
経時ドリフト〔mV〕20max20max48max60max20max20max48max60max
起動時間〔ms〕20max（最低入力，Io＝100％）
電圧可変範囲 内部固定（TRMオープン）　外付け抵抗にて可変可能　ただし、±5％
電圧確度〔V〕（±3％）3.21～3.424.90～5.21 11.64～12.3614.55～15.453.21～3.424.90～5.2111.64～12.3614.55～15.45
付属機能過電流保護定格電流の105％　minで動作、自動復帰
リモートコントロール（RC）可能（負論理　L：出力ON　H：出力OFF）

製品仕様

絶縁耐圧入力－出力AC500V　1分間　カットオフ電流＝10mA，DC500V　50MΩ　min（20±15℃）
入力－ケ-スAC500V　1分間　カットオフ電流＝10mA，DC500V　50MΩ　min（20±15℃）
出力－ケ-スAC500V　1分間　カットオフ電流＝10mA，DC500V　50MΩ　min（20±15℃）
環境使用温・湿度- 40 ～＋ 85℃ , 20 ～ 95%RH（結露なし）
保存温・湿度- 40 ～＋ 100℃ , 20 ～ 95%RH （結露なし）
振動10 ～ 55Hz 98.0m/s2（10G）周期 3 分 X, Y, Z 方向 各 1 時間
衝撃490.3m/s2（50G） 11ms X, Y, Z 方向 各 1 回
適応規格安全規格UL60950-1, C-UL, EN60950-1 取得
構造外形寸法 / 質量25×7.0×16.1mm（W×H×D）/　5g　max
冷却方法自然空冷／強制通風
  • ※ 1.+24V，+30V 単一出力電源は、SUCW3 □□ 12，SUCW3 □□ 15 にて、ご使用いただけます。
  • ※ 2.定格入出力時
  • ※ 3.電源出力端から 25mm 離した箇所にコンデンサを取り付けて測定。
  • ※ 4.経時ドリフトは周囲温度 25度、定格入出力にて入力電圧印加後30分〜8時間の変化。
  • ※ その他の電源との並列運転はできません。

外形

1.SMD（type B）

1.SMD（type B）

2.DIP（type C）

2.DIP（type C）

プリント基板推奨加工寸法

プリント基板推奨加工寸法

  • 一般公差:±0.5。
  • 単位:mm。
  • 端子厚み:0.3±0.1。
  • 端子材質:銅合金。
  • 端子メッキ処理:鉛フリーメッキ。
  • ケース板厚:0.2±0.05
  • ケース材質:シンチュウ。
  • ケースメッキ処理:ニッケルメッキ
  • 質量:5g max。

ブロックダイヤグラム

ブロックダイヤグラム

ブロックダイヤグラム

型番リスト

表示件数
  • 1
    • 型番
    SUCS32405C

    出力電圧(シングルのみ)

    定格出力電流(シングルのみ)

    (A)

    高さ

    (mm)

    入力電圧

    (V)

    最大出力電力

    (W)

    電圧設定確度

    (V)

    出力電圧可変

    (V)

    梱包形態

    		RoHS?最小発注数量
    DC5V
    0.6
    10.68
    DC18～36
    3
    4.9～5.21
    4.75～5.25(外付け抵抗)
    プラスチックカバー
    10
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    1,300円
    ( 1,430円 )
    在庫品1日目当日出荷可能
  • 1

    • 詳細情報

    基本情報

    出力電力0.98W～3Wまで取り揃えたオンボードタイプのDCDCコンバータ。
    【特長】
    ・コーセルのDCDCコンバータのスタンダード商品。
    ・表面実装（SMD）、スルーホール実装（DIP）を選べる。
    ・3Wモデルのケースカバー付きDCDCコンバータ。
    【用途】
    ・メイン電源から電圧を変換したり、バッテリーなどの直流から他電圧に変換する絶縁型DCDCコンバータ。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    スイッチング電源 SUCS3モデル 3W単出力の型番SUCS32405Cのページです。 型番SUCS32405Cに関する仕様情報を記載しております。
