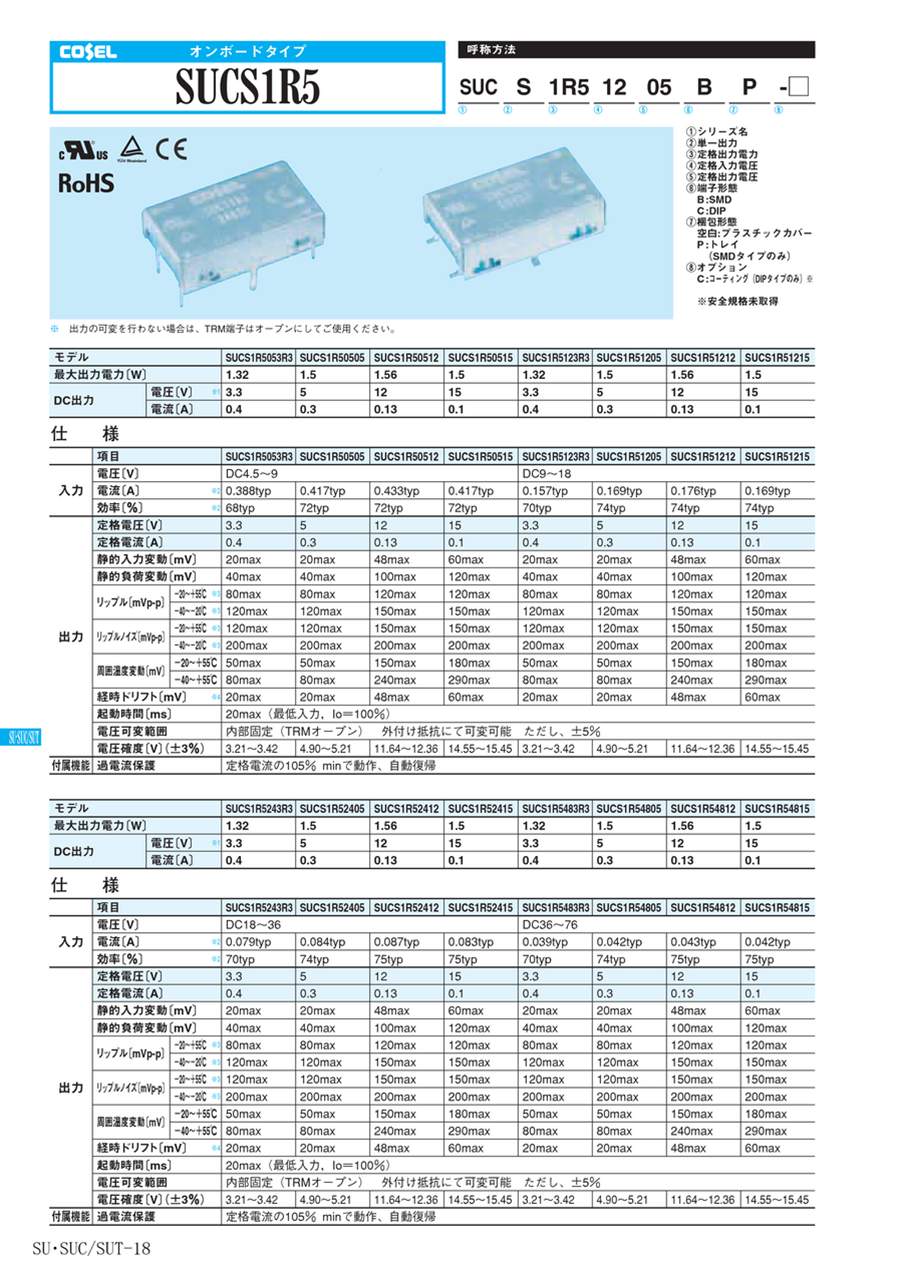

SUCS1R5モデル 1.5W単出力
SUCS1R52405Cの仕様・寸法情報
商品情報
SUCS1R5の特長
SUCS1R5
表面実装（SMD）/スルーホール実装（DIP）タイプを用意
高効率・高周波スイッチングで薄型・軽量・省床面積
入出力間アイソレーション
過電流保護回路付
外部出力電圧可変可能
アルミ電解/タンタル電解コンデンサ未使用
呼称方法
- 1.シリーズ名
- 2.単一出力
- 3.定格出力電力
- 4.定格入力電圧
- 5.定格出力電圧
- 6.端子形態 B:SMD/C:DIP
- 7.梱包形態 空白:プラスチックカバー/P:トレイ（SMD タイプのみ）
- 8.オプション C:コーティング（DIP タイプのみ）※安全規格未取得
製品仕様
| 絶縁耐圧 | 入力－出力 | AC500V 1分間 カットオフ電流=10mA，DC500V 50MΩ min(20±15℃) |
|---|---|---|
| 入力－ケース | AC500V 1分間 カットオフ電流=10mA，DC500V 50MΩ min(20±15℃) | |
| 出力－ケース | AC500V 1分間 カットオフ電流=10mA，DC500V 50MΩ min(20±15℃) | |
| 環境 | 使用温・湿度 | -40～+85℃，20～95%RH(結露なし) |
| 保存温・湿度 | -40～+100℃，20～95%RH(結露なし) | |
| 振動 | 10～55Hz 98.0m/s2(10G) 周期3分 X，Y，Z 3方向 各1時間 | |
| 衝撃 | 490.3m/s2(50G) 11ms X，Y，Z 3方向 各1回 | |
| 適応規格 | 安全規格 | UL60950-1，C-UL，EN60950-1 取得 |
| 構造 | 外形寸法/質量 | 22.4×7.0×13.2mm(W×H×D) / 3g max |
| 冷却方法 | 自然空冷/強制通風 |
ブロックダイヤグラム
- ※ SUCS1R5では入力出力間にコンデンサを使用していません。
外形図
SMD（typeB）
DIP（typeC）
- ※ 一般公差:±0.5
- ※ 単位:mm
- ※ 端子厚み:0.3±0.1
- ※ 端子材質:銅合金
- ※ 端子メッキ処理:鉛フリーメッキ
- ※ ケース板厚:0.2±0.05
- ※ ケース材質:シンチュウ
- ※ ケースメッキ処理:ニッケルメッキ
- ※ 本製品は、金属ケース構造のため、底面および周辺部品やパターンとの絶縁にはご注意ください。
- ※ 質量:3g max
詳細情報
基本情報
出力電力1.5W～10Wまで取り揃えたオンボードタイプのDCDCコンバータ。
【特長】
・表面実装（SMD）、スルーホール実装（DIP）を選べる。
・1.5Wモデルのケースカバー付き。
・コーセルのDCDCコンバータのスタンダード商品。
【用途】
・メイン電源から電圧を変換したり、バッテリーなどの直流から他電圧に変換するときに。
