未確定：候補が2型番あります。

出力電圧(シングルのみ)
~mm
- DC5V
- DC12V
定格出力電流(シングルのみ)(A)
~mm
- 2.5
- 6
入力電圧(V)
~mm
- DC9～18
- DC18～36
最大出力電力(W)
~mm
- 30
電圧設定確度(V)
~mm
- 4.975～5.137
- 11.857～12.243
出力電圧可変(V)
~mm
- 4.5～5.5(外付け抵抗)
- 10.8～13.2(外付け抵抗)
その他オプション機能
~mm
- なし
CAD
- 2D
出荷日
- すべて
- 当日出荷可能

コーセル

MGS30モデル 30W単出力

カタログ |

数量スライド割引
当日出荷可能

通常単価(税別): 4,029円

税込単価: 4,432円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

通常出荷日：在庫品1日目

汎用DC／DCコンバータ、オンボード、単出力、30Wタイプ。【特長】・業界標準...

形状
オンボード
出力電力 (W)
30
シングル/マルチ
シングル
入力電圧
DC専用
入出力端子形状
その他
高さ (mm)
9.9
幅 (mm)
25.4
奥行 (mm)
50.8
安全規格
CE / UL / CUL / TUV / CSA
過電流保護回路
あり
過電圧保護回路
あり
リモートコントロール
あり

未確定：候補が2型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

INDEX

製品の基本仕様・特長

お客様の声・開発秘話

製品比較情報

MGS30の特長

MGS30

業界標準パッケージ 1×2インチ
同期整流回路採用で高効率
6面シールド
入出力間アイソレーションDC1,500V（1分間）
過電流保護回路（自動復帰）
過電圧保護回路
リモートコントロール
外部出力電圧可変可能
アルミ電解／タンタルコンデンサ未使用

MGS30の呼称方法

1、シリーズ名
2、単一出力
3、定格出力電力
4、定格入力電圧
5、定格出力電圧
6、オプション
G:入出力間c削除
R:リモートコントロール（正論理）

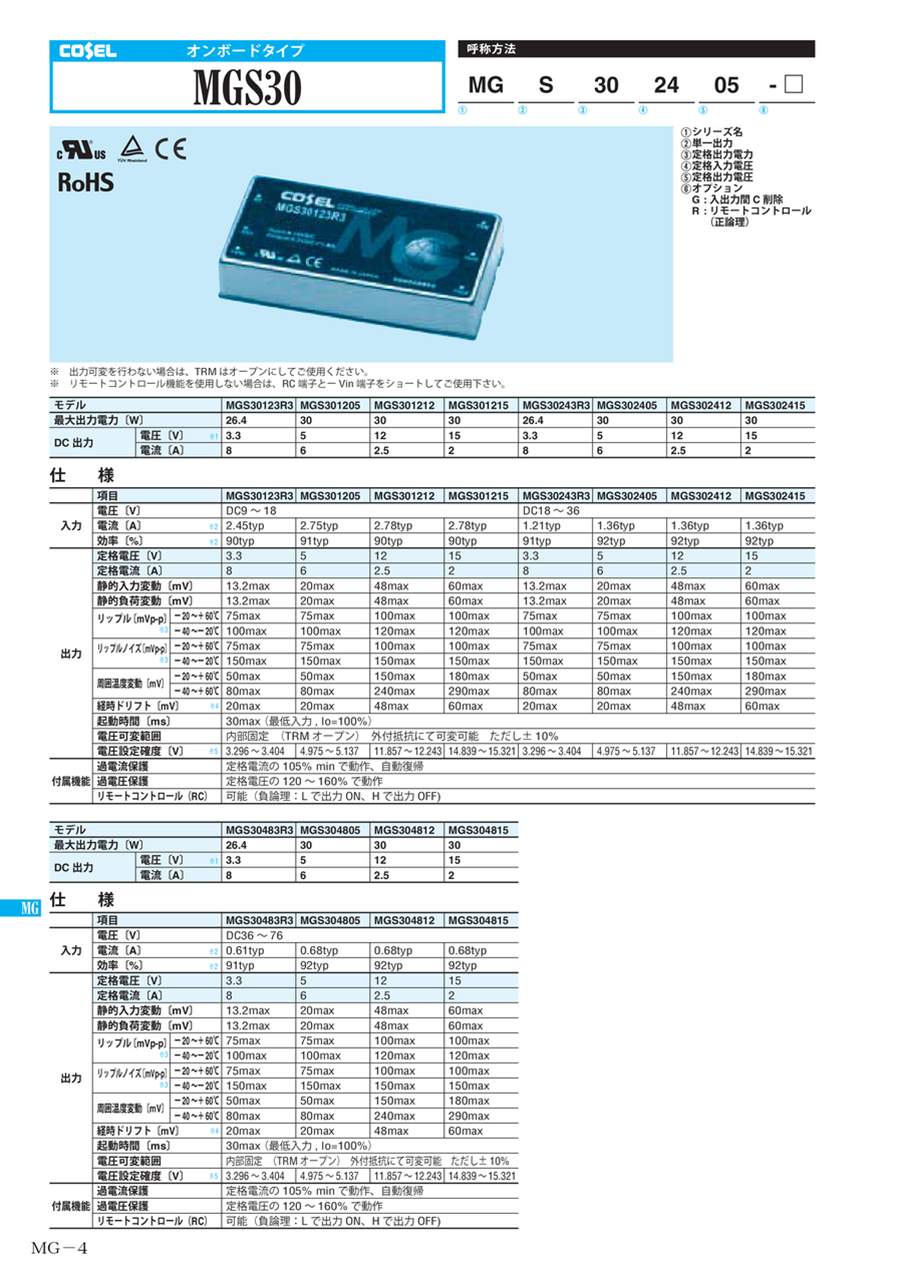

製品仕様

絶縁耐圧	入力－出力	DC1,500V 1 分間カットオフ電流 =10mA、DC500V 1,000M Ω min（20 ± 15℃）
	入力－ケース	DC1,000V 1 分間カットオフ電流 =10mA、DC500V 1,000M Ω min（20 ± 15℃）
	出力－ケース	DC1,000V 1 分間カットオフ電流 =10mA、DC500V 1,000M Ω min（20 ± 15℃）
環境	使用温・湿度	- 40 ～＋ 85℃ , 20 ～ 95%RH（結露なし）
	保存温・湿度	- 40 ～＋ 100℃ , 20 ～ 95%RH （結露なし）
	振動	10 ～ 55Hz 98.0m/s²（10G）周期 3 分 X, Y, Z 方向各 1 時間
	衝撃	490.3m/s²（50G） 11ms X, Y, Z 方向各 1 回
適応規格	安全規格	UL60950-1, C-UL （CSA60950-1）, EN60950-1 取得
構造	外形寸法 / 質量	25.4 × 9.9 × 50.8mm（W × H × D） / 40g max
構造	冷却方法	自然空冷／強制通風

ブロックダイヤグラム

外形図

※ 商品の詳しい内容は、カタログでご確認ください。
※ 一般公差±0.5
※ 単位：mm
※ 端子材質：銅
※ 端子メッキ処理：鉛フリーメッキ
※ ケース材質：シンチュウ
※ ケースメッキ処理：ニッケルメッキ
※ 底蓋：FR4（t=0.6）
※ 本製品は、金属ケース構造のため、底面および周辺部品やパターンとの絶縁にはご注意ください。
※ 質量：40g max

製品仕様

モデル	入力電圧［V］	出力電圧［V］／出力電流［A］				外形寸法 W・H・D ［ｍｍ］	質量［ｇ］
モデル	入力電圧［V］	3.3［V］	5［V］	12［V］	15［V］	外形寸法 W・H・D ［ｍｍ］	質量［ｇ］
MGS30	DC9-18	8	6	2.5	2	25.4・9.9・50.8	40
	DC18-36
	DC36-76

-	項目		MGS30123R3	MGS301205	MGS301212	MGS301215	MGS30243R3	MGS302405	MGS302412	MGS302415
最大出力電力〔W〕			26.4	30	30	30	26.4	30	30	30
DC 出力	電圧〔V〕 ※1		3.3	5	12	15	3.3	5	12	15
DC 出力	電流〔A〕		8	6	2.5	2	8	6	2.5	2
入力	電圧［V］		DC9～18				DC18～36
	電流［A］ ※2		2.45typ	2.75typ	2.78typ	2.78typ	1.21typ	1.36typ	1.36typ	1.36typ
	効率［%］ ※2		90typ	91typ	90typ	90typ	91typ	92typ	92typ	92typ
出力	定格電圧［V］		3.3	5	12	15	3.3	5	12	15
	定格電流［A］		8	6	2.5	2	8	6	2.5	2
	静的入力変動［mA］		13.2max	20max	48max	60max	13.2max	20max	48max	60max
	静的負荷変動［mV］		13.2max	20max	48max	60max	13.2max	20max	48max	60max
	リップル［mVp・p］ ※1	-20～+60℃	75max	75max	100max	100max	75max	75max	100max	100max
	リップル［mVp・p］ ※1	-40～-20℃	100max	100max	120max	120max	100max	100max	120max	120max
	リップルノイズ［mVp・p］ ※1	-20～+60℃	75max	75max	100max	100max	75max	75max	100max	100max
	リップルノイズ［mVp・p］ ※1	-40～-20℃	150max	150max	150max	150max	150max	150max	150max	150max
	周囲温度変動［mV］	-20～+60℃	50max	50max	150max	180max	50max	50max	150max	180max
	周囲温度変動［mV］	-40～+60℃	80max	80max	240max	290max	80max	80max	240max	290max
	経時ドリフト［mV］ ※4		20max	20max	48max	60max	20max	20max	48max	60max
	起動時間［ms］		30max（最低入力,Io=100%）
	電圧可変範囲［V］		内部固定（TRM オープン）外付抵抗にて可変可能ただし±10%
	電圧設定確度［V］ ※5		3.296～3.404	4.975～5.137	11.857～12.243	14.839～15.321	3.296～3.404	4.975～5.137	11.857～12.243	14.839～15.321
付属機能	過電流保護		定格電流の105%minで動作、自動復帰
	過電圧保護［V］		定格電圧の120～160%で動作
	リモートコントロール（RC）		可能（負論理：Lで出力ON、Hで出力OFF）

-	項目		MGS30483R3	MGS304805	MGS304812	MGS304815
最大出力電力〔W〕			26.4	30	30	30
DC 出力	電圧〔V〕 ※1		3.3	5	12	15
DC 出力	電流〔A〕		8	6	2.5	2
入力	電圧［V］		DC36～76
	電流［A］ ※2		0.61typ	0.68typ	0.68typ	0.68typ
	効率［%］ ※2		91typ	92typ	92typ	92typ
出力	定格電圧［V］		3.3	5	12	15
	定格電流［A］		8	6	2.5	2
	静的入力変動［mA］		13.2max	20max	48max	60max
	静的負荷変動［mV］		13.2max	20max	48max	60max
	リップル［mVp・p］ ※3	-20～+60℃	75max	75max	100max	100max
	リップル［mVp・p］ ※3	-40～-20℃	100max	100max	120max	120max
	リップルノイズ［mVp・p］ ※3	-20～+60℃	75max	75max	100max	100max
	リップルノイズ［mVp・p］ ※3	-40～-20℃	150max	150max	150max	150max
	周囲温度変動［mV］	-20～+60℃	50max	50max	150max	180max
	周囲温度変動［mV］	-40～+60℃	80max	80max	240max	290max
	経時ドリフト［mV］ ※4		20max	20max	48max	60max
	起動時間［ms］		30max（最低入力,Io=100%）
	電圧可変範囲［V］		内部固定（TRM オープン）外付抵抗にて可変可能ただし±10%
	電圧設定確度［V］ ※5		3.296～3.404	4.975～5.137	11.857～12.243	14.839～15.321
付属機能	過電流保護		定格電流の105%minで動作、自動復帰
	過電圧保護［V］		定格電圧の120～160%で動作
	リモートコントロール（RC）		可能（負論理：Lで出力ON、Hで出力OFF）

※1+10V、+24V、+30V単一出力電源は、MGFW30□□05、MGFW30□□12、MGFW30□□15にて、ご使用いただけます。
※2定格入出力時
※3電源出力端から50mm離した箇所に22μFのセラミックコンデンサを取り付けて測定。（20MHzオシロスコープ）
※4経時ドリフトは周囲温度25℃、定格入出力にて入力印加後30分～8時間の変化です。
※5定格入力（DC24V、DC48V）、定格出力時、周囲温度25℃。※その他の電源との並列運転はできません。

ラインナップと特長

オンボードタイプ

-		出力数	シリーズ名	発売年	主な特長	安全規格環境対応
オンボードタイプ	シングル	1	MGS	'10	グローバルスタンダード形状の汎用DC／DCコンバータ	UL・C-UL認定品／TUV認定品／CEマーキング適合品
		1	MGS	'16	グローバルスタンダード形状の汎用DC／DCコンバータ	UL・C-UL認定品／DEMKO認定品／CEマーキング適合品
		1	MGFS	'10	グローバルスタンダード形状の広入力範囲DC／DCコンバータ	UL・C-UL認定品／TUV認定品／CEマーキング適合品
		1	STMG	'13	MGFSシリーズの周辺部品実装タイプ	CEマーキング適合品
		1	SUS/SUCS	'04	小型・薄型汎用のDC／DCコンバータ	UL・C-UL認定品／TUV認定品／CEマーキング適合品
		1	SUTS	'09	SUCSの立型タイプ	UL・C-UL認定品／TUV認定品／CEマーキング適合品
		1	SFS	'05	薄型SMD／DIPタイプ DC／DCコンバータ	UL・C-UL認定品／TUV認定品／CEマーキング適合品
				'03
				'05
		1	SFCS	'07	SFSシリーズに金属カバーを取り付けたタイプ	UL・C-UL認定品／TUV認定品／CEマーキング適合品
		1	SFLS	'07	超薄型SMDタイプDC／DCコンバータ	UL・C-UL認定品／TUV認定品／CEマーキング適合品
		1	ZUS	'96	汎用型DC／DCコンバータ	UL・C-UL認定品／CSA認定品／TUV認定品
		1	ZUS	'93	汎用型DC／DCコンバータ	UL・C-UL認定品／CSA認定品／TUV認定品
		1	ZTS	'98	ZUSの縦型タイプ	UL・C-UL認定品／TUV認定品
		1	TUHS	'14	AC100／200V系入力、超小型	UL・C-UL認定品／DEMKO認定品／CEマーキング適合品
		1	TUHS	'15	AC100／200V系入力、超小型	UL・C-UL認定品／DEMKO認定品／CEマーキング適合品
		1	VAF	'99	AC100／200V系入力	UL・C-UL認定品／TUV認定品／CEマーキング適合品
		1	VAA	'98	AC100V系入力	UL・C-UL認定品
		1	YAS	'91	AC100／200V系入力	UL・C-UL認定品／CSA認定品／TUV認定品／CEマーキング適合品
		1	YS	'89	AC100V系入力	UL・C-UL認定品
	マルチ	2	MGW	'10	MGシリーズの2出力	UL・C-UL認定品／TUV認定品／CEマーキング適合品
		2	MGFW	'10	MGFシリーズの2出力	UL・C-UL認定品／TUV認定品／CEマーキング適合品
		2	STMG	'13	MGFWシリーズの周辺部品実装タイプ	CEマーキング適合品
		2	SUW/SUCW	'04	小型・薄型汎用のDC／DCコンバータ	UL・C-UL認定品／TUV認定品／CEマーキング適合品
		2	SUTW	'09	SUCWの立型タイプ	UL・C-UL認定品／TUV認定品／CEマーキング適合品
		2	ZUW	'96	ZUシリーズの2出力	UL・C-UL認定品／CSA認定品／TUV認定品
		2	ZUW	'93	ZUシリーズの2出力	UL・C-UL認定品／CSA認定品／TUV認定品
		2	ZTW	'98	ZUWの縦型タイプ	UL・C-UL認定品／TUV認定品
		2	YAW	'91	YAシリーズの2出力	UL・C-UL認定品／CSA認定品／TUV認定品／CEマーキング適合品
		2	YW	'89	Yシリーズの2出力	UL・C-UL認定品

開発秘話

初のインチサイズのDCDCコンバータとして、省床面積、高容量を狙った商品。
ノイズの影響を受け難くする為に6面シールド構造を実現。

型番リスト

表示件数

型番

MGS301212

MGS302405

出力電圧(シングルのみ)

定格出力電流(シングルのみ)

(A)

入力電圧

(V)

最大出力電力

(W)

電圧設定確度

(V)

出力電圧可変

(V)

その他オプション機能

RoHS?

最小発注数量

DC12V	2.5	DC9～18	30	11.857～12.243	10.8～13.2(外付け抵抗)	なし	10	1個
DC5V	6	DC18～36	30	4.975～5.137	4.5～5.5(外付け抵抗)	なし	10	1個

通常単価(税別) (税込単価)	通常出荷日

4,029円 ( 4,432円 )	在庫品1日目当日出荷可能
4,029円 ( 4,432円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

汎用DC／DCコンバータ、オンボード、単出力、30Wタイプ。
【特長】
・業界標準パッケージ1×2インチ、6面シールド。
・同期整流回路採用で高効率。
・入出力間の絶縁耐圧をDC1.500V。（1分間）、安全性の向上。
・過電流保護回路。（自動復帰）
・リモートコントロール、外部出力電圧可変可能。
・アルミ電解/タンタルコンデンサ未使用。
・広い温度範囲（-40℃～85℃）を実現。
【用途】
・車載、分析器、計測器、通信装置、その他汎用品全般に最適。
