コーセル

MGS15モデル 15W単出力

MGS15モデル 15W単出力
  • 形状
    オンボード
  • 出力電力 (W)
    15
  • シングル/マルチ
    シングル
  • 入力電圧
    DC専用
  • 入出力端子形状
    その他
  • 高さ (mm)
    9.9
  • 幅 (mm)
    25.4
  • 奥行 (mm)
    25.4
  • 過電流保護回路
    あり
  • リモートコントロール
    あり

ご注意

  • RoHS10物質対応状況、及び、CE対応状況は、順次確認を行っております。最新の対応状況は、各商品ページの基本情報・型番リストからご確認ください。
未確定：候補が2型番あります。
数量：

商品情報

INDEX

製品の基本仕様・特長

使用方法・使用事例

証明書・特許情報

お客様の声・開発秘話



MGS15の特長

MGS15

MGS15

業界標準パッケージ 1×1インチ
同期整流回路採用で高効率
6面シールド
入出力間アイソレーションDC1.500V（1分間）
過電流保護回路（自動復帰）
リモートコントロール
外部出力電圧可変可能
アルミ電解／タンタルコンデンサ未使用

MGS15の呼称方法

呼称方法

1 シリーズ名
2 単一出力
3 定格出力電力
4 定格入力電圧
5 定格出力電圧
6 オプション
G:入出力間c削除
R:リモートコントロール（正論理）

製品仕様

絶縁耐圧入力－出力DC1,500V 1 分間 カットオフ電流 =10mA、DC500V 1,000M Ω min（20 ± 15℃）
入力－ケースDC1,000V 1 分間 カットオフ電流 =10mA、DC500V 1,000M Ω min（20 ± 15℃）
出力－ケースDC1,000V 1 分間 カットオフ電流 =10mA、DC500V 1,000M Ω min（20 ± 15℃）
環境使用温・湿度- 40 ～+ 85℃ , 20 ～ 95%RH（結露なし）
保存温・湿度- 40 ～+ 100℃ , 20 ～ 95%RH （結露なし）
振動10 ～ 55Hz 98.0m/s2（10G）周期 3 分 X, Y, Z 方向各 1 時間
衝撃490.3m/s2（50G） 11ms X, Y, Z 方向各 1 回
適応規格安全規格UL60950-1, C-UL （CSA60950-1）, EN60950-1 取得
構造外形寸法 / 質量25.4 × 9.9 × 25.4mm（W × H × D） / 20g max
冷却方法自然空冷／強制通風

ブロックダイヤグラム

ブロックダイヤグラム

外形図

外形図
  • ※ 商品の詳しい内容はカタログでご確認ください。
  • ※ 一般公差±0.5
  • ※ 単位：mm
  • ※ 端子材質：銅
  • ※ 端子メッキ処理：鉛フリーメッキ
  • ※ ケース材質：シンチュウ
  • ※ ケースメッキ処理：ニッケルメッキ
  • ※ 底蓋：FR4（t=0.6）
  • ※ 本製品は、金属ケース構造のため、底面および周辺部品やパターンとの絶縁にはご注意ください。
  • ※ 質量：20g max

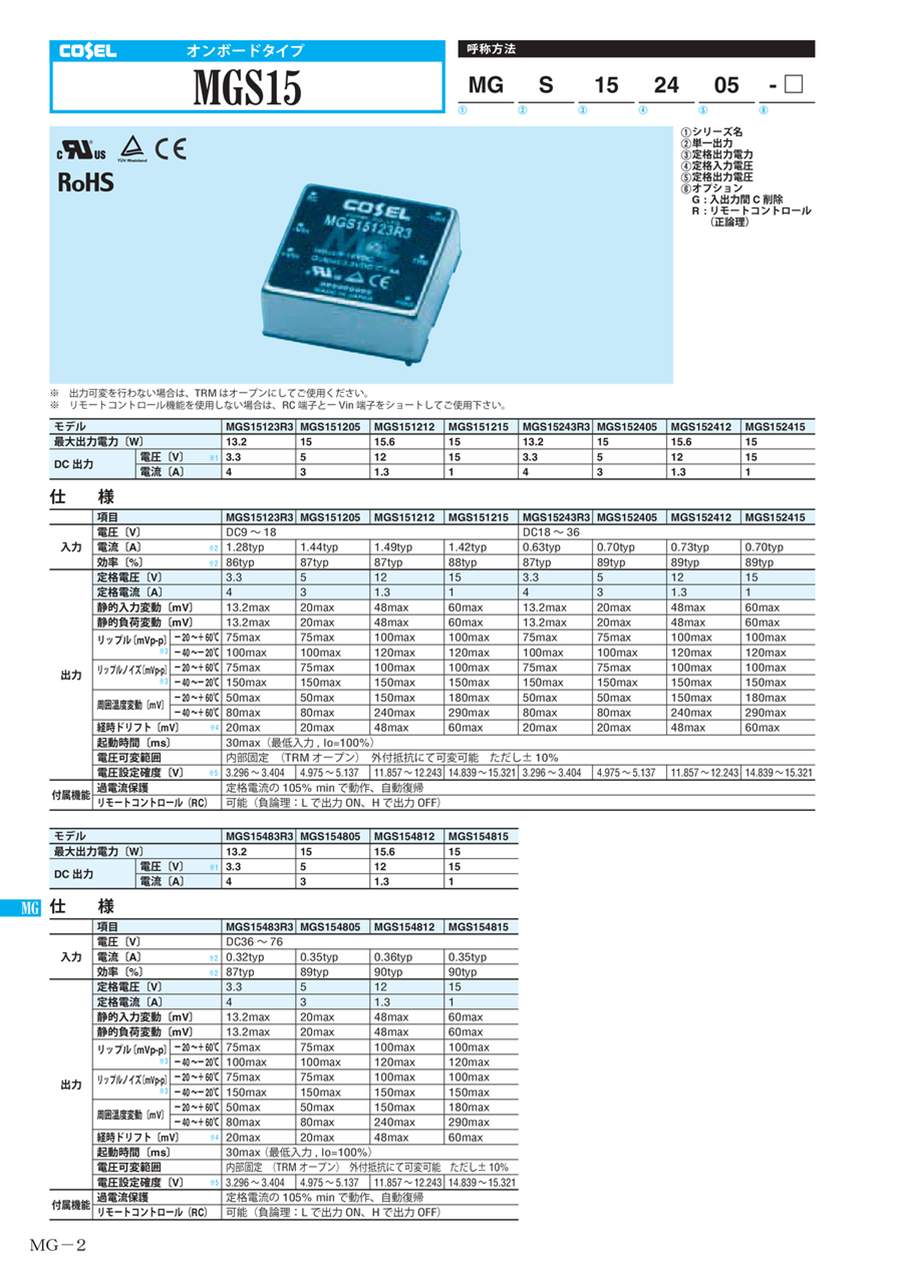

製品仕様

-項目MGS15123R3MGS151205MGS151212MGS151215MGS15243R3MGS152405MGS152412MGS152415
最大出力電力〔W〕13.21515.61513.21515.615
DC出力電圧〔V〕※13.3512153.351215
電流〔A〕431.31431.31
入力電圧〔V〕DC9～18DC18～36
電流〔A〕※21.28typ1.44typ1.49typ1.42typ0.63typ0.70typ0.73typ0.70typ
効率〔%〕※286typ87typ87typ88typ87typ89typ89typ89typ
出力定格電圧〔V〕3.3512153.351215
定格電流〔A〕431.31431.31
静的入力変動〔mV〕13.2max20max48max60max13.2max20max48max60max
静的負荷変動〔mV〕13.2max20max48max60max13.2max20max48max60max
リップル〔mVp-p〕※3-20～+60℃75max75max100max100max75max75max100max100max
-40～-20℃100max100max120max120max100max100max120max120max
リップルノイズ〔mVp-p〕※3-20～+60℃75max75max100max100max75max75max100max100max
-40～-20℃150max150max150max150max150max150max150max150max
周囲温度変動〔mV〕-20～+60℃50max50max150max180max50max50max150max180max
-40～+60℃80max80max240max290max80max80max240max290max
経時ドリフト〔mV〕※420max20max48max60max20max20max48max60max
起動時間〔ms〕30max（最低入力, Io=100%）
電圧可変範囲内部固定（TRMオープン）外付抵抗にて可変可能 ただし±10%
電圧設定確度〔V〕※53.296～3.4044.975～5.13711.857～12.24314.839～15.3213.296～3.4044.975～5.13711.857～12.24314.839～15.321
付属機能過電流保護定格電流の105%minで動作、自動復帰
リモートコントロール（RC）可能（負論理：Lで出力ON、Hで出力OFF）
-項目MGS15483R3MGS154805MGS154812MGS154815
最大出力電力〔W〕13.21515.615
DC出力電圧〔V〕※13.351215
電流〔A〕431.31
入力電圧〔V〕DC36～76
電流〔A〕※20.32typ0.35typ0.36typ0.35typ
効率〔%〕※287typ89typ90typ90typ
出力定格電圧〔V〕3.351215
定格電流〔A〕431.31
静的入力変動〔mV〕13.2max20max48max60max
静的負荷変動〔mV〕13.2max20max48max60max
リップル〔mVp-p〕※3-20～+60℃75max75max100max100max
-40～-20℃100max100max120max120max
リップルノイズ〔mVp-p〕※3-20～+60℃75max75max100max100max
-40～-20℃150max150max150max150max
周囲温度変動〔mV〕-20～+60℃50max50max150max180max
-40～+60℃80max80max240max290max
経時ドリフト〔mV〕※420max20max48max60max
起動時間〔ms〕30max（最低入力, Io=100%）
電圧可変範囲内部固定（TRMオープン）外付抵抗にて可変可能 ただし±10%
電圧設定確度〔V〕※53.296～3.4044.975～5.13711.857～12.24314.839～15.321
付属機能過電流保護定格電流の105%minで動作、自動復帰
リモートコントロール（RC）可能（負論理：Lで出力ON、Hで出力OFF）

製品仕様

絶縁耐圧入力-出力DC1,500V 1分間 カットオフ電流=10mA、DC500V 1,000MΩ min（20±15℃）
入力-ケースDC1,000V 1分間 カットオフ電流=10mA、DC500V 1,000MΩ min（20±15℃）
出力-ケースDC1,000V 1分間 カットオフ電流=10mA、DC500V 1,000MΩ min（20±15℃）
環境使用温・湿度-40～+85℃、20～95%RH（結露なし）（ディレーティング特性参照）
保存温・湿度-40～+100℃、20～95%RH（結露なし）
振動10～55Hz 98.0m/s2（10G）周期3分 X, Y, Z 方向各1時間
衝撃490.3m/s2（50G）11ms X, Y, Z 方向各1回
適応規格安全規格UL60950-1, C-UL（CSA60950-1）,EN60950-1 取得
構造外形寸法／質量25.4×9.9×25.4mm（W×H×D）／20g max
冷却方法自然空冷／強制通風
  • 1.+10V、+24V、+30V 単一出力電源は、MGW15□□05、MGW15□□12、MGW15□□15にて、ご使用いただけます。
  • 2.定格入出力時
  • 3.電源出力端から50mm離した箇所に22μFのセラミックコンデンサを取り付けて測定。（20MHzオシロスコープ）
  • 4.経時ドリフトは周囲温度25℃、定格入出力にて入力印加後30分～8時間の変化です。
  • 5.定格入力（DC12V、DC24V、DC48V）、定格出力時、周囲温度25℃
  • 6.その他の電源との並列運転はできません。
出力
電力
［W］		モデル入力電圧【DC】出力電圧【DC】寸法［mm］
W×H×D
5V 系12V 系24V 系48V 系12-24V 系24-48V 系1.21.51.82.53.355.2101215
4.5～9V9～18V18～36V36～76Vその他9～36V18～76V
1.5MGS1R5○○○○-------●●--●●17×12×8.5
SUS1R5○○○○-------●●--●●21.4×6.5×12.2
SUCS1R5○○○○-------●●--●●22.4×7×13.2
ZUS1R5 WEB○○○-36～72V-------●--●●27.5×7×18
ZUS1R5 WEB○○○-36～72V-------●--●●28×21×10
3MGS3○○○○-------●●--●●17×12×8.5
SUS3○○○○-------●●--●●24×6.5×15.1
SUCS3○○○○-------●●--●●25×7×16.1
SUTS3○○○○-------●●--●●30×23.4×9.15
ZUS3 WEB○○○-36～72V-------●--●●35×7×23
ZTS3 WEB○○○-36～72V-------●--●●35.5×26×10
6MGS6○○○○-------●●--●●22×12×9.5
SUS6○○○○-------●●--●●31.6×6.5×18.1
SUCS6○○○○-------●●--●●32.6×7×19.1
SUTS6○○○○-------●●--●●37.6×26.4×9.15
ZUS6 WEB○---36～72V------●●--●●44.5×7×28
-○○---------●--●●
10MGS10○○○○-------●●--●●22×12×9.5
SUS10○○○○-------●●--●●39.2×6.5×21
SUCS10○○○○-------●●--●●40.2×7×22
SUTS10○○○○-------●●--●●45.2×29.3×9.15
SFS10---○---●●●●●●--●●38.7×5×27.2
SFLS10---○------●●●----38.7×4.2×22.4
ZUS10 WEB○---36～72V------●●--●●45×7×35
-○○---------●--●●
15MGS15-○○○-------●●--●●25.4×9.9×25.4
MGFS15-----○○----●●--●●25.4×9.9×25.4
SFS15--○-------●●●--●●38.7×5×27.2
---○---●●●●●●--●●
SFCS15--○○-------●●--●●39.1×6.8×29.5
SFLS15---○---●●●●●●●-●-38.7×4.2×22.4
ZUS15 WEB○---36～75V------●●--●-45×8.5×50
-○○---------●--●-
20SFS20---○----●●●●●----38.7×5×27.2
25ZUS25 Web○---36～75V------●●--●-65×8.5×50
-○○---------●--●-
30MGS30-○○○-------●●--●●25.4×9.9×50.8
MGFS30-----○○----●●--●●25.4×9.9×50.8
SFS30--○-------●●●--●●38.7×8×31.2
---○---●●●●●●-●●●
SFCS30--○○-------●●--●●39.3×8.8×33.5
SFLS30---○---●●●●●●----41.2×4.4×36.2
  • ※ 出力電力は、モデルの公称値を示しています。出力電圧や入力電圧範囲によっては、出力電力が低くなる場合があります。詳細につきましては、弊社サポートセンターまでお問い合わせください。
  • ※ モデル名の右側に"WEB"の表示があるものは当メーカーのホームページをご参照ください。


証明書・特許

無償補償期間：10年間

安全規格

  • UL60950-1、C-UL、EN60950-1 取得


DC-DC コンバータの使用例

非安定化電源を使用する場合

非安定化電源を使用する場合

バッテリー駆動の機器を使用する場合

バッテリー駆動の機器を使用する場合

出力回路にフローティング機能を要する場合

出力回路にフローティング機能を要する場合

極性反転出力を取り出したい場合

極性反転出力を取り出したい場合

入力電圧が-電源の場合

入力電圧が-電源の場合

入力電圧+出力電圧を取り出す場合

入力電圧+出力電圧を取り出す場合

2出力タイプの使用例

2出力タイプの使用例

2出力タイプの使用例

単一出力の24Vとして使用できる

単一出力の24Vとして使用できる

※OVラインに+12V、+24V両出力の加算したものが流れますので、この値がコンバータの定格出力電流を超えないようにしてください。

2出力タイプの使用例

2出力タイプの使用例

48V出力を得たい場合

48V出力を得たい場合



開発秘話



初のインチサイズのDCDCコンバータとして、省床面積、高容量を狙った商品。
ノイズの影響を受け難くする為に6面シールド構造を実現。

型番リスト

表示件数
  • 1
    • 型番
    MGS151205
    MGS152405

    出力電圧(シングルのみ)

    定格出力電流(シングルのみ)

    (A)

    安全規格

    入力電圧

    (V)

    最大出力電力

    (W)

    電圧設定確度

    (V)

    出力電圧可変

    (V)

    その他オプション機能

    		RoHS?最小発注数量
    DC5V
    3
    UL / CUL / TUV / CSA
    DC9～18
    15
    4.975～5.137
    4.5～5.5(外付け抵抗)
    なし
    -
    1個
    DC5V
    3
    CE / UL / CUL / TUV / CSA
    DC18～36
    15
    4.975～5.137
    4.5～5.5(外付け抵抗)
    なし
    10
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    3,071円
    ( 3,378円 )
    在庫品1日目当日出荷可能
    3,071円
    ( 3,378円 )
    在庫品1日目当日出荷可能
  • 1

    • 詳細情報

    基本情報

    汎用DC／DCコンバータ、オンボード、単出力、15Wタイプ。
    【特長】
    ・業界標準パッケージ1×1インチ、6面シールド。
    ・同期整流回路採用で高効率。
    ・入出力間の絶縁耐圧をDC1.500V。（1分間）、安全性の向上。
    ・過電流保護回路。（自動復帰）
    ・リモートコントロール、外部出力電圧可変可能。
    ・アルミ電解/タンタルコンデンサ未使用。
    ・広い温度範囲（-40℃～85℃）を実現。
    【用途】
    ・車載、分析器、計測器、通信装置、その他汎用品全般に最適。

    ご注意

    • RoHS10物質対応状況、及び、CE対応状況は、順次確認を行っております。最新の対応状況は、各商品ページの基本情報・型番リストからご確認ください。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
