コーセル

MGFS15モデル 15W単出力 ワイド入力

MGFS15モデル 15W単出力 ワイド入力 MGFS152405

型番:

MGFS152405
解除
数量：

MGFS152405の仕様・寸法情報

形状
オンボード
出力電力(W)
15
シングル/マルチ
シングル
入力電圧
[その他] DC専用
出力電圧(シングルのみ)
DC5V
入出力端子形状
[その他] その他
定格出力電流(シングルのみ)(A)
3
高さ(mm)
9.9
幅(mm)
25.4
奥行(mm)
25.4
安全規格
CE / UL / CUL / TUV / CSA
入力電圧(V)
DC9～36
最大出力電力(W)
15
電圧設定確度(V)
4.975～5.137
過電流保護回路
あり
リモートコントロール
あり
出力電圧可変(V)
4.5～5.5(外付け抵抗)
その他オプション機能
なし
RoHS?
10
-
-

商品情報

INDEX

製品の基本仕様・特長

製品比較情報

外形図

お客様の声・開発秘話



MGFS15の特長

MGFS15

MGFS15

業界標準パッケージ 1×1インチ
ワイド入力 DC9～36V / DC18～76V
同期整流回路採用で高効率
6面シールド
入出力間アイソレーションDC1,500V（1分間）
過電流保護回路（自動復帰）
リモートコントロール
外部出力電圧可変可能
アルミ電解 / タンタル電解コンデンサ未使用

MGFS15の呼称方法

呼称方法

1 シリーズ名
2 単一出力
3 定格出力電力
4 定格入力電圧
5 定格出力電圧
6 オプション
G:入出力間C削除
R:リモートコントロール（正論理）

製品仕様

絶縁耐圧入力－出力DC1,500V 1分間 カットオフ電流=10mA、DC500V 1,000MΩ min(20±15℃)
入力－ケースDC1,000V 1分間 カットオフ電流=10mA、DC500V 1,000MΩ min(20±15℃)
出力－ケースDC1,000V 1分間 カットオフ電流=10mA、DC500V 1,000MΩ min(20±15℃)
環境使用温・湿度-40～＋85℃,20～95%RH(結露なし)
保存温・湿度-40～＋100℃,20～95%RH(結露なし)
振動10～55Hz 98.0m/s2 (10G) 周期3分 X,Y,Z方向 各1時間
衝撃490.3m/s2 (50G) 11ms X,Y,Z方向 各1回
適応規格安全規格UL60950-1,C-UL(CSA60950-1),EN60950-1取得
構造外形寸法/質量25.4×9.9×25.4mm(W×H×D)/20g max
冷却方法自然空冷／強制通風

ブロックダイヤグラム

ブロックダイヤグラム


外形図

外形図
  • ※ 一般公差：±0.5
  • ※ 単位：mm
  • ※ 端子材質：銅
  • ※ 端子メッキ処理：鉛フリーメッキ
  • ※ ケース材質：シンチュウ
  • ※ ケースメッキ処理：ニッケルメッキ
  • ※ 底蓋：FR4（t=0.6）
  • ※ 本製品は、金属ケース構造のため、底面および周辺部品やパターンとの絶縁にはご注意ください。
  • ※ 質量：20g max
  • ※ 商品の詳しい内容は、カタログでご確認ください。

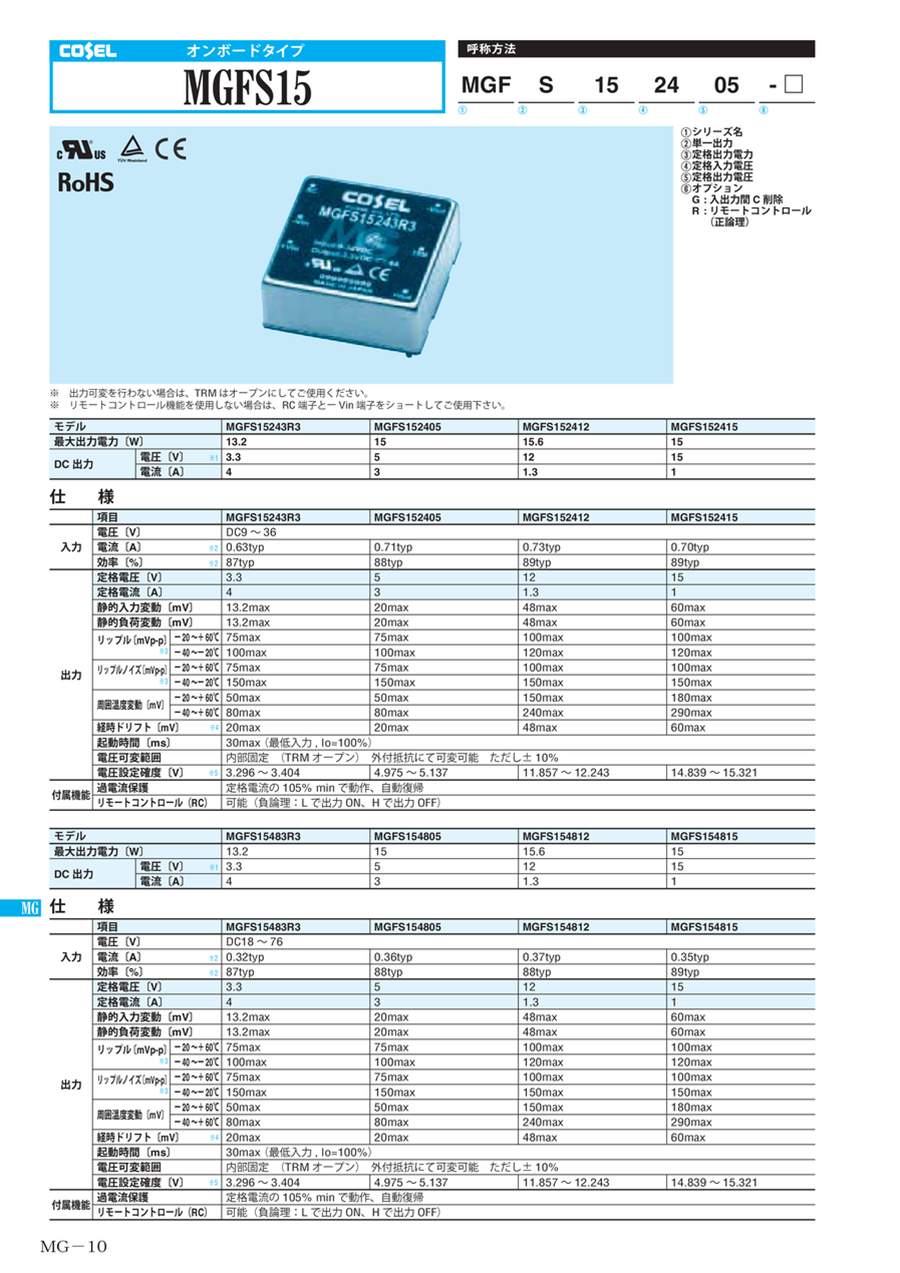

製品仕様

-項目MGFS15243R3MGFS152405MGFS152412MGFS152415
最大出力電力［W］13.21515.615
DC出力電圧［V］※13.351215
電流［A］431.31
入力電圧［V］DC9～36
電流［A］※20.63typ0.71typ0.73typ0.70typ
効率［%］※287typ88typ89typ89typ
出力定格電圧［V］3.351215
定格電流［A］431.31
静的入力変動［mA］13.2max20max48max60max
静的負荷変動［mV］13.2max20max48max60max
リップル［mVp・p］ ※3-20～+60℃75max75max100max100max
-40～-20℃100max100max120max120max
リップルノイズ［mVp・p］
※3		-20～+60℃75max75max100max100max
-40～-20℃150max150max150max150max
周囲温度変動［mV］-20～+60℃50max50max150max180max
-40～+60℃80max80max240max290max
経時ドリフト［mV］ ※420max20max48max60max
起動時間［ms］30max（最低入力, lo=100%）
電圧可変範囲内部固定（TRMオープン）外付抵抗にて可変可能 ただし±10%
電圧設定確度［V］※53.296～3.4044.975～5.13711.857～12.24314.839～15.321
付属機能過電流保護定格電流の105%minで動作、自動復帰
リモートコントロール（RC）可能（負論理：Lで出力ON、Hで出力OFF）
-項目MGFS15483R3MGFS154805MGFS154812MGFS154815
最大出力電力［W］13.21515.615
DC出力電圧［V］※13.351215
電流［A］431.31
入力電圧［V］DC18～76
電流［A］※20.32typ0.36typ0.37typ0.35typ
効率［%］※287typ88typ88typ89typ
出力定格電圧［V］3.351215
定格電流［A］431.31
静的入力変動［mA］13.2max20max48max60max
静的負荷変動［mV］13.2max20max48max60max
リップル［mVp・p］ ※3-20～+60℃75max75max100max100max
-40～-20℃100max100max120max120max
リップルノイズ［mVp・p］
※3		-20～+60℃75max75max100max100max
-40～-20℃150max150max150max150max
周囲温度変動［mV］-20～+60℃50max50max150max180max
-40～+60℃80max80max240max290max
経時ドリフト［mV］ ※420max20max48max60max
起動時間［ms］30max（最低入力, lo=100%）
電圧可変範囲内部固定（TRMオープン）外付抵抗にて可変可能 ただし±10%
電圧設定確度［V］※53.296～3.4044.975～5.13711.857～12.24314.839～15.321
付属機能過電流保護定格電流の105%minで動作、自動復帰
リモートコントロール（RC）可能（負論理：Lで出力ON、Hで出力OFF）
  • 1.+10V、+24V、+30V単一出力電源は、MGFW15□□05、MGFW15□□12、MGFW15□□15にて、ご使用いただけます。
  • 2.定格入出力時
  • 3.電源出力端から50mm離した箇所に22μFのセラミックコンデンサを取り付けて測定。（20MHzオシロスコープ）
  • 4.経時ドリフトは周囲温度25℃、定格入出力にて入力印加後30分～8時間の変化です。
  • 5.定格入力（DC24V、DC48V）、定格出力時、周囲温度25℃※その他の電源との並列運転はできません。


ラインナップと特長

オンボードタイプ

オンボードタイプ

-出力数シリーズ名発売年主な特長安全規格
環境対応
オンボードタイプシングル1MGS'10グローバルスタンダード形状の汎用DC／DCコンバータUL・C-UL認定品／TUV認定品／CEマーキング適合品
'16UL・C-UL認定品／DEMKO認定品／CEマーキング適合品
1MGFS'10グローバルスタンダード形状の広入力範囲DC／DCコンバータUL・C-UL認定品／TUV認定品／CEマーキング適合品
1STMG'13MGFSシリーズの周辺部品実装タイプCEマーキング適合品
1SUS/SUCS'04小型・薄型汎用のDC／DCコンバータUL・C-UL認定品／TUV認定品／CEマーキング適合品
1SUTS'09SUCSの立型タイプUL・C-UL認定品／TUV認定品／CEマーキング適合品
1SFS'05薄型SMD／DIPタイプ
DC／DCコンバータ		UL・C-UL認定品／TUV認定品／CEマーキング適合品
'03
'05
1SFCS'07SFSシリーズに金属カバーを取り付けたタイプUL・C-UL認定品／TUV認定品／CEマーキング適合品
1SFLS'07超薄型SMDタイプDC／DCコンバータUL・C-UL認定品／TUV認定品／CEマーキング適合品
1ZUS'96汎用型DC／DCコンバータUL・C-UL認定品／CSA認定品／TUV認定品
'93
1ZTS'98ZUSの縦型タイプUL・C-UL認定品／TUV認定品
1TUHS'14AC100／200V系入力、超小型UL・C-UL認定品／TUV認定品
'15
1VAF'99AC100／200V系入力UL・C-UL認定品／TUV認定品／CEマーキング適合品
1VAA'98AC100V系入力UL・C-UL認定品
マルチ2MGW'10MGシリーズの2出力UL・C-UL認定品／TUV認定品／CEマーキング適合品
2MGFW'10MGFシリーズの2出力UL・C-UL認定品／TUV認定品／CEマーキング適合品
2STMG'13MGFWシリーズの周辺部品実装タイプCEマーキング適合品
2SUW/SUCW'04小型・薄型汎用のDC／DCコンバータUL・C-UL認定品／TUV認定品／CEマーキング適合品
2SUTW'09SUCWの立型タイプUL・C-UL認定品／TUV認定品／CEマーキング適合品
2ZUW'96ZUシリーズの2出力UL・C-UL認定品／CSA認定品／TUV認定品
'93
2ZTW'98ZUWの縦型タイプUL・C-UL認定品／TUV認定品


開発秘話



初のインチサイズのDCDCコンバータとして、省床面積、高容量を狙った商品。
今まで入力を4種類（5、12、24、48V）に分けていたDCDCを、高帯域に広げ2種類（24V（DC9～36V）、48V（DC18～76V））としたことで、お客様の使い勝手を向上。
ノイズの影響を受け難くする為に6面シールド構造を実現。

型番リスト

表示件数
  • 1
    • 型番
    MGFS152405

    出力電圧(シングルのみ)

    定格出力電流(シングルのみ)

    (A)

    入力電圧

    (V)

    最大出力電力

    (W)

    電圧設定確度

    (V)

    出力電圧可変

    (V)

    その他オプション機能

    		RoHS?最小発注数量
    DC5V
    3
    DC9～36
    15
    4.975～5.137
    4.5～5.5(外付け抵抗)
    なし
    10
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    3,229円
    ( 3,552円 )
    在庫品1日目当日出荷可能
  • 1

    • 詳細情報

    基本情報

    オンボードタイプDC-DCコンバータ。
    【特長】
    ・標準パッケージ1×1インチ、6面シールド
    ・ワイド入力DC9～36V／DC18～76V
    ・同期整流回路採用で高効率
    ・入出力間アイソレーションDC1,500V（1分間）
    ・リモートコントロール、外部出力電圧可変可能
    ・アルミ電解／タンタルコンデンサ未使用
    【用途】
    ・メイン電源から電圧を変換したり、バッテリーなどの直流から他電圧に変換するとき
