コーセル

LFA100Fモデル 100W単出力 基板単体タイプ

LFA100Fモデル 100W単出力 基板単体タイプ
  • 一部SALE 2025/12/26まで
  • 数量スライド割引
  • 当日出荷可能
通常単価(税別)
5,714円～6,014円特別価格
税込単価
6,285円～6,615円特別価格

ワイド入力・基板単体タイプ・10W～300Wを揃えた豊富なバリエーション、10...

詳細情報を確認する

ご注意

  • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
    セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
  • 出力電圧が出ないなど不具合が疑われる場合はこちらをご確認ください。
未確定：候補が4型番あります。
数量：

商品情報

INDEX

製品の基本仕様・特長

お客様の声・開発秘話

製品比較情報



LFA100Fの特長

LFA100Fの外観

LFA100Fの外観

LFA100Fのブロックダイヤグラム

LFA100Fのブロックダイヤグラム

出力電圧が出ないなど不具合が疑われる場合
事象電源で
起きていること		考えられる要因確認方法対策案該当製品例
通電直後から出力電圧が出ない過電圧保護が動作しているセンシング線が接続されていないセンシング線の接続を確認してくださいセンシング線を正しく接続してくださいセンシング機能を持つ製品全般
過電流保護回路が動作している出力が短絡している出力の配線を外して、正常な電圧が出力されることを確認してください出力側を正しく配線してください製品全般
出力に接続する装置の配線間違い（+V端子とGND端子の逆接続など）出力側の配線を確認してください
電源が起動していない入力電圧が電源に印加されていない外部ヒューズやブレーカがトリップしていないか確認してください外部ヒューズを交換、もしくはブレーカを戻してください製品全般
入力側の配線が正しいか確認してください入力側を正しく配線してください
リモートコントロールがOFFになっているリモートコントロール仕様の製品でないか確認してください（R仕様では外部電圧が必要な場合があります）リモートコントロール回路を正しく配線してくださいリモートコントロール仕様がある製品全般
リモートコントロールの回路の配線が正しいか確認してください
直列運転が不可能な製品で直列運転している1つの電源で、正常な電圧が出力されることを確認してください直列運転が可能な製品を使用してください直列運転不可の製品※取扱説明の「直列運転」を確認してください
正常に出力していたが、今は出力電圧が出ない過熱保護が動作しているFANが停止している電源を充分冷却して再度通電してもファンが止まっていることを確認してください
取扱説明書に記載のFANの寿命データを確認してください		FANユニットを交換してくださいPBA300F～1500
FPBA1500T
ACEシリーズ
電源を交換してくださいファンユニットがない製品
ポイント温度が高いまたはディレーティング範囲外で使用している電源を十分冷却して再度通電し、出力が出ることを確認してください取扱説明記載のポイント温度、ポイント温度がない場合はディレーティングカーブを確認の上、使用環境、放熱設計の見直しをお願いします過熱保護回路を搭載した製品（シャットダウン方式）
過電圧保護が動作しているモータが接続されている場合、逆起電圧により出力が上昇している出力の配線を外して、正常な電圧が出力されることを確認してください出力端子に、逆電圧防止用ダイオードを追加してください
逆起電圧がモータに印加されますので、モータメーカにも対策案の妥当性を確認してください		全製品
寸法図（標準タイプ）

寸法図（標準タイプ）

寸法図（シャーシ･カバータイプ）

寸法図（シャーシ･カバータイプ）

  • 100V入力製品のLGAシリーズと取り付けピンコンパチである為、置き換えが可能（50／75／100／150／240W）
  • 高調波規制対応（IEC61000-3-2適合）
  • 定格出力電力：10～300W（10／15／30／50／75／100／150／240／300W）まで揃えたシリーズの100Wモデル

  • ※ 面実装部品を裏面に実装しているので、振動を考慮し接触に注意してください。
  • ※ 8mm以上のスペーサを使用してください。
  • ※ 取付穴は合計4箇所あります。
  • ※ ポイントA、ポイントBは温度測定点です。

入出力コネクタ

入出力コネクタ適合ハウジングターミナル
CN11-1123724-31-1123722-5連鎖状1123721-1
バラ状1318912-1
CN21-1123723-81-1123722-8連鎖状1123721-1
バラ状1318912-1
  • コネクタはTyco Electronics製が標準です。
  • オプション：J1でVH（メーカ：J.S.T）コネクタを用意しています。

ピンアサイン

CN1

ピン番号入力
1AC（L）
2-
3AC（N）
4-
5FG

CN2

ピン番号出力
1～4-V
5～8+V
  • CN1の2、4番ピンなし
  • CN2は、1ピン当り5A以下で使用してください。
  • 一般公差：±1
  • 質量：280g max（シャーシ・カバー付：480g max）
  • 基板：ガラスコンポジット（CEM3）
  • シャーシ・カバーはオプション（表面処理：亜鉛メッキ）

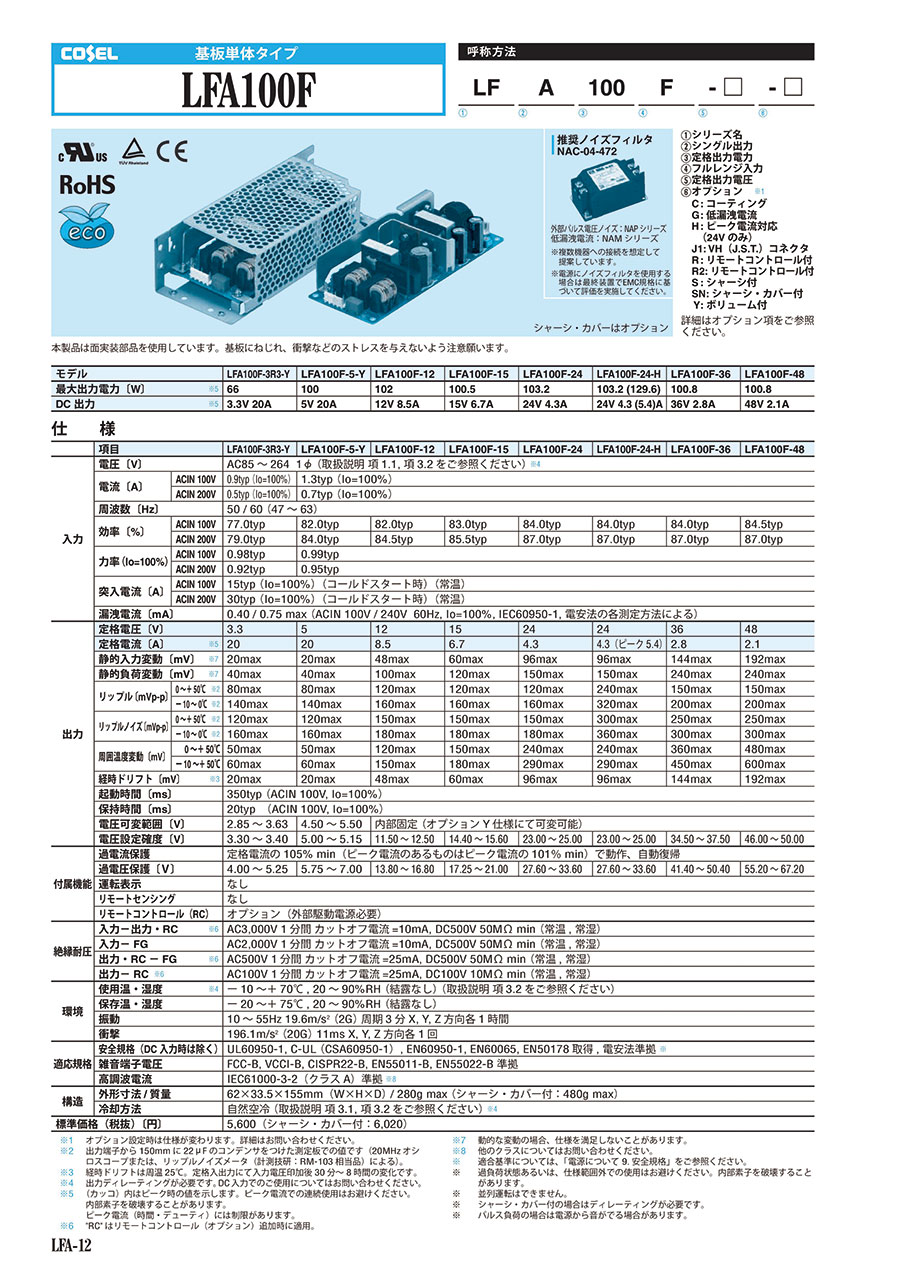

製品仕様

-項目LFA100F-3R3-YLFA100F-5-YLFA100F-12LFA100F-15LFA100F-24LFA100F-24-HLFA100F-36LFA100F-48
最大出力電力［W］※566100102100.5103.2103.2（129.6）100.8100.8
DC 出力※53.3V 20A5V 20A12V 8.5A15V 6.7A24V 4.3A24V 4.3（5.4）A36V 2.8A48V 2.1A
入力電圧［V］AC85～264 1φ（取扱説明 項1.1 , 項3.2をご参照ください）※4
電流［A］ACIN 100V0.9typ（lo=100%）1.3typ（lo=100%）
ACIN 200V0.5typ（lo=100%）0.7typ（lo=100%）
周波数［Hz］50/60（47～63）
効率［%］ACIN 100V77.0typ82.0typ82.0typ83.0typ84.0typ84.0typ84.0typ84.5typ
ACIN 200V79.0typ84.0typ84.5typ85.5typ87.0typ87.0typ87.0typ87.0typ
力率（lo=100%）ACIN 100V0.98typ0.99typ
ACIN 200V0.92typ0.95typ
突入電流［A］ACIN 100V15typ（lo=100%）（コールドスタート時）（常温）
ACIN 200V30typ（lo=100%）（コールドスタート時）（常温）
漏洩電流［mA］0.40/0.75max（ACIN 100V/240V 60Hz, lo=100%, IEC60950-1,電安法の各測定方法による）
出力定格電圧［V］3.35121524243648
定格電流［A］※520208.56.74.34.3（ピーク5.4）2.82.1
静的入力変動［mV］※720max20max48max60max96max96max144max192max
静的負荷変動［mV］※740max40max100max120max150max150max240max240max
リップル［mVp・p］0～+50℃ ※280max80max120max120max120max240max150max150max
-10～0℃ ※2140max140max160max160max160max320max200max200max
リップルノイズ［mVp・p］0～+50℃ ※2120max120max150max150max150max300max250max250max
-10～0℃ ※2160max160max180max180max180max360max300max300max
周囲温度変動［mV］0～+50℃50max50max120max150max240max240max360max480max
-10～+50℃60max60max150max180max290max290max450max600max
経時ドリフト［mV］ ※320max20max48max60max96max96max144max192max
起動時間［ms］350typ（ACIN 100V, lo=100%）
保持時間［ms］20typ（ACIN 100V, lo=100%）
電圧可変範囲［V］2.85～3.634.50～5.50内部固定（オプションY仕様にて可変可能）
電圧設定確度［V］3.30～3.405.00～5.1511.50～12.5014.40～15.6023.00～25.0023.00～25.0034.50～37.5046.00～50.00
付属機能過電流保護定格電流の105%min（ピーク電流のあるものはピーク電流の101%min）で動作、自動復帰
過電圧保護［V］4.00～5.255.75～7.0013.80～16.8017.25～21.0027.60～33.6027.60～33.6041.40～50.4055.20～67.20
運転表示なし
リモートセンシングなし
リモートコントロール（RC）オプション（外部駆動電源必要）
絶縁耐圧入力 - 出力・RC ※6AC3,000V 1分間 カットオフ電流＝10mA, DC500V 50MΩ min（常温, 常湿）
入力 - FGAC2,000V 1分間 カットオフ電流＝10mA, DC500V 50MΩ min（常温, 常湿）
出力・RC - FG ※6AC500V 1分間 カットオフ電流＝25mA, DC500V 50MΩ min（常温, 常湿）
出力 - RC ※6AC100V 1分間 カットオフ電流＝25mA, DC100V 10MΩ min（常温, 常湿）
環境使用温・湿度 ※4-10～+70℃ , 20～90%RH（結露なし）（取扱説明 項3.2をご参照ください）
保存温・湿度-20～+75℃ , 20～90%RH（結露なし）
振動10～55Hz 19.6m/s2（2G） 周期3分X, Y, Z 方向各1時間
衝撃196.1m/s2（20G）11ms X, Y, Z 方向各1回
適応規格安全規格（DC入力時は除く）UL60950-1 , C-UL（CSA60950-1）, EN60950-1 , EN60065 , EN50178 取得 , 電安法準拠
雑音端子電圧FCC-B, VCCI-B, CISPR22-B, EN55011-B, EN55022-B 準拠
高調波電流IEC61000-3-2（クラスA）準拠 ※8
構造外形寸法／質量62×33.5×155mm（W×H×D） / 280g max（シャーシ・カバー付：480g max）
冷却方法自然空冷（取扱説明 項3.1 , 項3.2をご参照ください）※4
  • ※1オプション設定時は仕様が変わります。詳細は当メーカーサポートセンターへお問い合わせください。
  • ※2出力端子から150mmに22mFのコンデンサをつけた測定板での値です。（20MHz オシロスコープまたは、リップルノイズメータ（計測技研：RM-103 相当品）による）。
  • ※3経時ドリフトは周温25℃。定格入出力にて入力電圧印加後30分～8時間の変化です。
  • ※4出力ディレーティングが必要です。DCでのご使用については当メーカーサポートセンターへお問い合わせください。
  • ※5（カッコ）内はピーク時の値を示します。ピーク電流での連続使用はお避けください。
    内部素子を破壊することがあります。
    ピーク電流（時間・デューティ）には制限があります。
  • ※6"RC"はリモートコントロール（オプション）追加時に適用。
  • ※7動的な変動の場合、仕様を満足しないことがあります。
  • ※8他のクラスについては当メーカーサポートセンターへお問い合わせください。
  • ※ 過負荷状態あるいは、仕様範囲外での使用はお避けください、内部素子を破壊することがあります。
  • ※ 並列運転はできません。
  • ※ シャーシ・カバー付の場合はディレーティングが必要です。
  • ※ パルス負荷の場合は電源から音がでる場合があります。


ラインナップと特長

基板単体タイプ

基板単体タイプ

-出力数シリーズ名発売年主な特長安全規格 環境対応
基板単体タイプシングル1GHA'133×5インチ外径、医用電気機器対応、電動冷却機能で高電力密度UL・C-UL認定品／DEMKO認定品／CEマーキング適合品
'15-SNF:ファン付きオプション
'16
1LMA'14医用電気機器対応、ピーク対応UL・C-UL認定品／DEMKO認定品／CEマーキング適合品
1LFP'12ピーク電流対応、
LEPシリーズの小型版		UL・C-UL認定品／TUV認定品／CEマーキング適合品
'13
1LEP'02ピーク電流対応UL・C-UL認定品／TUV認定品／CEマーキング適合品
1LFA'09基板単体タイプ汎用型電源、
LEAシリーズの小型版		UL・C-UL認定品／TUV認定品／CEマーキング適合品
'10
SPLFA'11LFAシリーズ（シャーシ・カバー付）のPSE取得品電安法認定品
1LEA'99基板単体タイプ汎用型電源UL・C-UL認定品／TUV認定品／CEマーキング適合品
1LDA'94基板単体タイプ汎用型電源UL・C-UL認定品／CSA認定品／TUV認定品／CEマーキング適合品
'95
'97UL認定品／UL・C-UL認定品／TUV認定品／CEマーキング適合品
1LGA'08入力AC100V系基板単体タイプ汎用型電源UL・C-UL認定品／TUV認定品／CEマーキング適合品
マルチ2LEB'00LEAシリーズの2出力タイプUL・C-UL認定品／TUV認定品／CEマーキング適合品
3LDC'94LDAシリーズの3出力タイプUL・C-UL認定品／CSA認定品／TUV認定品／CEマーキング適合品
'95
2LB'92基板単体タイプ2出力電源、
性能・機能を限定し低価格を実現		-


開発秘話



AC100V（85～132V）のLGAシリーズ（出力電力50～240W）と同一外形、同一取付にすることで、お客様が急きょAC200V対応が必要な場合でも置き換えることが容易です。
また、基板単体電源として10～300Wまでラインナップを広げることで、複数使用の場合でも同一シリーズでまとめることが可能です。

型番リスト

表示件数
  • 1
    • 型番
    LFA100F-5-J1Y
    LFA100F-12-J1
    LFA100F-24-HJ1Y
    LFA100F-24-J1

    形状

    出力電圧(シングルのみ)

    定格出力電流(シングルのみ)

    (A)

    高さ

    (mm)

    幅

    (mm)

    奥行

    (mm)

    最大出力電力

    (W)

    電圧設定確度

    (V)

    出力電圧可変

    (V)

    コネクタ詳細

    その他オプション機能

    ピーク電流

    (A)

    		RoHS?最小発注数量
    オープンフレーム
    DC5V
    20
    45
    72
    185
    100
    5～5.15
    4.5～5.5
    VH(J.S.T) 入力コネクタ
    ボリューム付
    -
    10
    1個
    オープンフレーム
    DC12V
    8.5
    45
    72
    185
    102
    11.5～12.5
    内部固定
    VH(J.S.T) 入力コネクタ
    なし
    -
    10
    1個
    オープンフレーム
    DC24V
    4.3
    45
    72
    185
    103.2
    23～25
    可変可能
    VH(J.S.T) 入力コネクタ
    ピーク電流対応(24V)ボリューム付
    5.4A
    10
    1個
    オープンフレーム
    DC24V
    4.3
    45
    72
    185
    103.2
    23～25
    内部固定
    VH(J.S.T) 入力コネクタ
    なし
    -
    10
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    5,714円4,285円
    ( 4,714円 )
    在庫品1日目当日出荷可能
    5,714円
    ( 6,285円 )
    在庫品1日目当日出荷可能
    6,014円3,909円
    ( 4,300円 )
    在庫品1日目当日出荷可能
    5,714円
    ( 6,285円 )
    在庫品1日目当日出荷可能
  • 1

    • 詳細情報

    基本情報

    ワイド入力・基板単体タイプ・10W～300Wを揃えた豊富なバリエーション、100Wモデル。
    【特長】
    ・リモートコントロールオフ時、待機電力を低減（0.7W typ atAC200V時）したオプション「－R2」を設定
    ・同期整流採用による高効率化（3.3、5V品）
    ・高調波電流規制対応（IEC61000-3-2適合）
    ・SEMIF47規格対応可
    【用途】
    ・汎用の様々な用途に使用可能

    ご注意

    • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
      セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
    • 出力電圧が出ないなど不具合が疑われる場合はこちらをご確認ください。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
